SCADA giám sát hệ thống điện nhà máy thu thập dữ liệu từ đồng hồ đa năng, rơ le bảo vệ và máy cắt để hiển thị sơ đồ một sợi, phụ tải, chất lượng điện và cảnh báo sự cố. Ví dụ trong bài dùng thiết bị đo và thu thập của Seneca; ảnh cuối bài là giao diện mẫu minh họa.
Dữ liệu cần thu thập
Mục lục
| Cấp | Dữ liệu |
|---|---|
| Tủ trung thế/máy biến áp | Trạng thái máy cắt, cảnh báo rơ le, nhiệt độ dầu/cuộn dây máy biến áp |
| Tủ tổng hạ thế | U, I, P, Q, cosφ, điện năng, sóng hài (THD) |
| Tủ phân phối, MCC | Điện năng theo khu vực, trạng thái aptomat, dòng động cơ lớn |
| Nguồn dự phòng | Trạng thái máy phát, ATS, UPS |
Kiến trúc
Đồng hồ điện năng giao tiếp Modbus RTU nối bus RS-485 trong từng tủ, qua gateway lên Modbus TCP về máy chủ SCADA; tiếp điểm trạng thái đọc qua module đầu vào số. Xem đồng hồ đo điện năng Seneca và Modbus gateway.
Giá trị mang lại
- Phát hiện sự cố nhanh: biết ngay máy cắt nào nhảy, lý do (theo rơ le) và phụ tải bị ảnh hưởng.
- Theo dõi chất lượng điện: sóng hài từ biến tần, mất cân bằng pha, hệ số công suất.
- Quản lý năng lượng theo khu vực – xem EMS.
- Kế hoạch bảo trì dựa trên số lần đóng cắt, nhiệt độ máy biến áp.
Bạn cần một hệ thống tương tự? Liên hệ HOANTRANTDH để được khảo sát và tư vấn cấu hình, hoặc xem thêm giải pháp giám sát bơm.

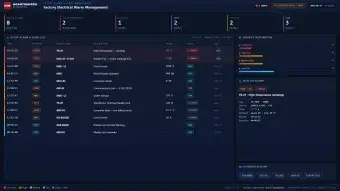

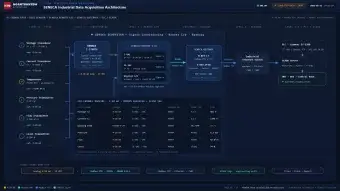

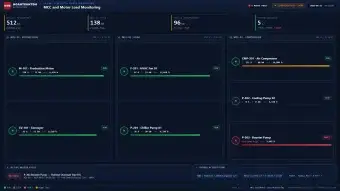

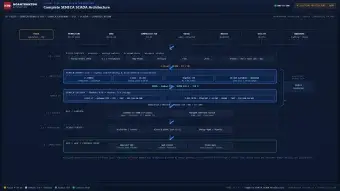

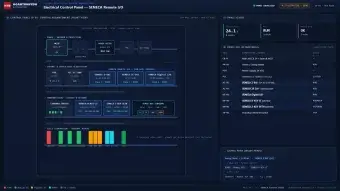

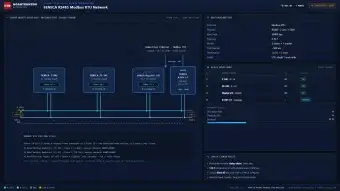

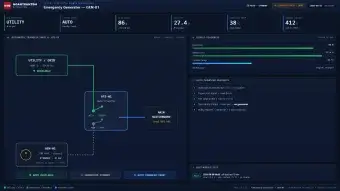

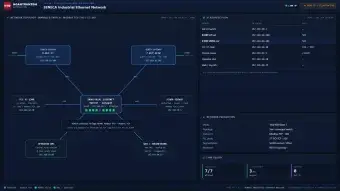

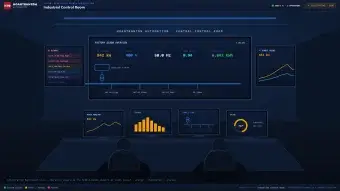

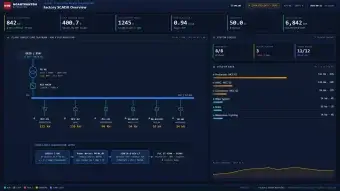

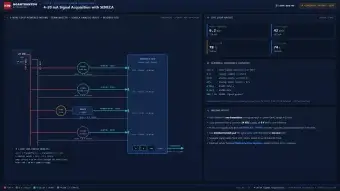

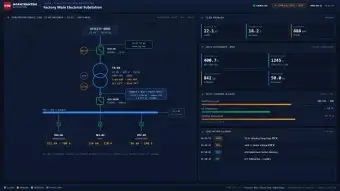

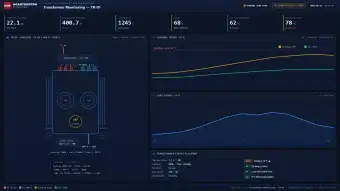

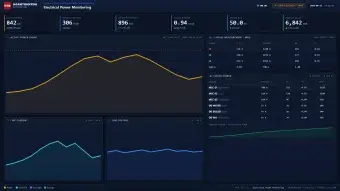

Các hình bên dưới là giao diện SCADA mẫu do HOANTRANTDH thiết kế để minh họa giải pháp.
Đọc thêm: SCADA Cảng Biển; Hệ Thống SCADA Mô Phỏng Cho Nhà Máy Nhiệt Điện Than.
Dữ liệu PLC, SCADA của bạn có thể dự báo hỏng thiết bị
Dữ liệu đã có trong PLC, SCADA, DCS và biến tần là đầu vào để kỹ sư xếp hạng sức khỏe từng bơm, động cơ và chỉ ra máy sắp có vấn đề – không cần lắp thêm thiết bị.
Dữ liệu cần thu thập trong hệ thống điện nhà máy
Hệ thống SCADA điện đọc từ đồng hồ đa năng và rơ-le bảo vệ các đại lượng: điện áp, dòng điện từng pha, công suất tác dụng – phản kháng, hệ số công suất, điện năng, sóng hài (THD), trạng thái máy cắt, nhiệt độ máy biến áp. Giao thức thường dùng là Modbus RTU/TCP với đồng hồ, IEC 61850 hoặc IEC 60870-5-104 với trạm biến áp và rơ-le số.
Chức năng quan trọng
- Giám sát phụ tải và đỉnh công suất: cảnh báo trước khi vượt công suất đăng ký, hỗ trợ cắt giảm tải không quan trọng.
- Bù công suất phản kháng: theo dõi cos φ để tránh phạt và kiểm tra hoạt động tủ tụ bù.
- Chất lượng điện năng: sóng hài từ biến tần, mất cân bằng pha, sụt áp – nguyên nhân của nhiều sự cố thiết bị khó giải thích.
- Ghi sự kiện: thời điểm máy cắt tác động, chuỗi sự kiện để phân tích sự cố.
- Báo cáo năng lượng: kWh theo ca, theo dây chuyền, theo sản phẩm – nền tảng cho ISO 50001.
Lưu ý khi triển khai
Kiểm tra tỷ số biến dòng (CT) cài trong đồng hồ khớp với thực tế, vì đây là lỗi làm sai toàn bộ số liệu điện năng. Đồng bộ thời gian giữa các thiết bị để chuỗi sự kiện chính xác. Tách mạng điều khiển khỏi mạng văn phòng và hạn chế truy cập từ xa để đảm bảo an ninh.
Câu hỏi thường gặp
Có cần thay đồng hồ cũ không? Đồng hồ có cổng RS-485 Modbus có thể dùng lại; đồng hồ cơ hoặc không có truyền thông cần thay bằng đồng hồ đa năng hoặc lắp thêm bộ đo.
