Biến Tần (VFD) Là Gì? Cấu Tạo, Chế Độ Điều Khiển Và Cách Chọn

Đăng ngày 14/03/2026 · Cập nhật 22/10/2026

Biến tần (VFD – Variable Frequency Drive) là thiết bị điện tử công suất điều khiển tốc độ động cơ xoay chiều bằng cách thay đổi đồng thời tần số và điện áp cấp cho động cơ. Bài biến tần là gì – nguyên lý và lợi ích tiết kiệm đã giải thích phần năng lượng; bài này đi vào phần kỹ sư hay vấp khi đưa biến tần vào thực tế: cấu tạo, chế độ điều khiển, cách chọn công suất và các vấn đề lắp đặt như sóng hài, nhiễu, cáp động cơ.

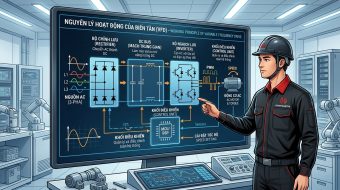

1. Cấu tạo ba khối

1. Chỉnh lưu: diode 6 xung biến AC thành DC. Đây là nguồn gây sóng hài dòng điện về lưới.
2. DC bus: tụ lọc (thường kèm cuộn kháng DC) giữ điện áp DC ổn định, khoảng 1,35 × điện áp dây (khoảng 540 VDC với lưới 400 V).
3. Nghịch lưu: IGBT đóng cắt tần số vài kHz theo điều chế độ rộng xung (PWM) tạo điện áp ba pha có tần số thay đổi.

Tốc độ đồng bộ động cơ n = 120 × f ÷ p (p là số cực). Động cơ 4 cực ở 50 Hz có tốc độ đồng bộ 1.500 vòng/phút; giảm còn 40 Hz thì còn 1.200 vòng/phút.

2. Chế độ điều khiển

3. Chọn biến tần đúng

• Chọn theo dòng điện, không chỉ theo kW: dòng định mức biến tần phải lớn hơn hoặc bằng dòng định mức động cơ (đọc nhãn motor).
• Kiểu tải: tải mô-men biến đổi (bơm ly tâm, quạt) dùng định mức “normal duty”; tải mô-men không đổi hoặc quá tải lớn (băng tải, máy nghiền, cẩu) dùng “heavy duty”, thường phải tăng một cỡ.
• Khởi động nặng, dừng nhanh: tải quán tính lớn cần điện trở hãm hoặc bộ hãm tái sinh.
• Môi trường: nhiệt độ tủ, độ cao lắp đặt, bụi, ẩm – vượt điều kiện chuẩn phải giảm định mức theo hướng dẫn hãng.
• Động cơ: chạy dài hạn ở tốc độ thấp thì quạt làm mát trên trục yếu đi – cân nhắc quạt cưỡng bức hoặc động cơ chuyên dùng biến tần (IEC 60034-25).

4. Lắp đặt: những điểm hay gây lỗi

• Sóng hài: nhiều biến tần trên cùng máy biến áp có thể gây méo điện áp; dùng cuộn kháng AC/DC, bộ lọc thụ động/tích cực, hoặc biến tần 12 xung/AFE. Giới hạn tham khảo IEEE 519.
• Cáp động cơ: dùng cáp có màn chắn đối xứng, bắt màn chắn 360° tại cả hai đầu (gland EMC). Cáp dài làm tăng điện áp phản xạ đỉnh trên cuộn dây động cơ – dùng cuộn kháng đầu ra hoặc bộ lọc dv/dt/sine khi vượt chiều dài khuyến nghị.
• Dòng điện ổ trục: động cơ lớn chạy biến tần có thể bị rỗ ổ bi do dòng điện chạy qua ổ; giải pháp là ổ bi cách điện, chổi tiếp đất trục.
• Nhiễu tín hiệu: tách cáp tín hiệu 4–20 mA khỏi cáp động cơ; dùng bộ cách ly tín hiệu khi có vòng đất.
• Tản nhiệt: biến tần tổn hao khoảng vài phần trăm công suất thành nhiệt – tính quạt/điều hòa tủ.

5. Cài đặt cơ bản khi chạy thử

1. Nhập thông số nhãn động cơ, chạy auto-tune (nếu dùng chế độ vector).
2. Đặt tần số min/max, thời gian tăng/giảm tốc phù hợp tải.
3. Cấu hình nguồn lệnh (bàn phím, đầu vào số, truyền thông Modbus/Profinet…) và nguồn đặt tốc độ (4–20 mA, 0–10 V, PID nội).
4. Kiểm tra bảo vệ quá dòng, quá nhiệt động cơ (PTC/ thermistor), mất pha.
5. Với bơm: tránh tần số cộng hưởng cơ khí bằng chức năng skip frequency.

6. Biến tần có tiết kiệm điện không?

Với bơm ly tâm và quạt, công suất lý thuyết tỉ lệ với lập phương tốc độ: giảm tốc còn 80% thì công suất còn khoảng 51%. Tiết kiệm nhiều khi:

• Trước đây điều chỉnh lưu lượng bằng van tiết lưu, cửa gió hoặc bypass.
• Tải thay đổi nhiều theo thời gian, chạy nhiều giờ ở tải thấp.
• Hệ thống chủ yếu là tổn thất ma sát, ít cột áp tĩnh.

Tiết kiệm ít khi:

• Tải mô-men không đổi (băng tải, máy nén piston): công suất tỉ lệ bậc nhất với tốc độ; nếu máy cần chạy đủ tốc độ thì không tiết kiệm.
• Bơm có cột áp tĩnh lớn: không thể giảm tốc nhiều.
• Động cơ luôn chạy đầy tải: biến tần còn tiêu hao thêm vài phần trăm tổn thất của chính nó.

Để chứng minh mức tiết kiệm, đo điện năng và sản lượng (m³ nước, m³ khí, sản phẩm) trước và sau khi lắp biến tần trong điều kiện vận hành tương đương, rồi so sánh kWh trên một đơn vị sản lượng. Không nên dùng con số “tiết kiệm 30–50%” chung chung để tính hoàn vốn. Cách tính chi tiết: biến tần tiết kiệm điện bao nhiêu.

7. Lợi ích khác và tác động phụ cần xử lý

• Khởi động mềm: dòng khởi động thấp, giảm sốc cơ khí, giảm búa nước.
• Điều khiển quá trình: giữ áp suất, lưu lượng, tốc độ băng tải ổn định.
• Bảo vệ động cơ: quá tải, mất pha, quá áp, chạm đất.
• Dữ liệu: dòng, công suất, giờ chạy, lỗi qua truyền thông.

Tác động phụ cần xử lý: sóng hài lên lưới điện (cuộn kháng, bộ lọc với công suất lớn); điện áp xung trên cáp dài (bộ lọc dv/dt, sine); nhiễu cho thiết bị đo gần đó (đi cáp, nối đất đúng); động cơ chạy tốc độ thấp lâu (kiểm tra làm mát).

Bảng mã lỗi biến tần theo từng hãng

• Mã lỗi biến tần INVT GD20
• Mã lỗi biến tần ABB ACS580, ACS550, ACS355
• Mã lỗi biến tần Mitsubishi FR-D700, FR-E700
• Lỗi biến tần LS iG5A
• Mã lỗi biến tần Delta VFD-M, VFD-E, MS300
• Mã lỗi biến tần Schneider Altivar
• Mã lỗi biến tần Yaskawa V1000, A1000, GA500

Câu hỏi thường gặp

Biến tần 1 pha vào 3 pha ra dùng cho động cơ lớn được không?

Chỉ cho công suất nhỏ (thường vài kW); với lớn hơn có thể dùng biến tần 3 pha giảm định mức nếu hãng cho phép.

Có cần aptomat riêng và contactor phía trước?

Cần thiết bị bảo vệ đầu vào theo hướng dẫn hãng; không dùng contactor đầu ra để đóng cắt khi biến tần đang chạy.

Biến tần có thay khởi động mềm?

Có thể, nhưng nếu chỉ cần khởi động êm mà không cần đổi tốc độ, khởi động mềm rẻ và ít sóng hài hơn.
