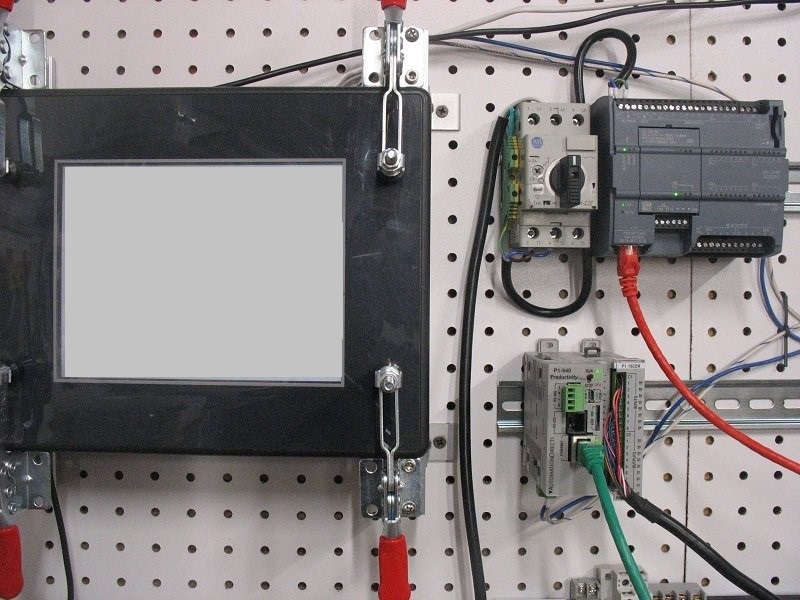

Kết nối nhiều PLC với một HMI – thậm chí PLC và HMI khác hãng – là tình huống rất thường gặp khi nhà máy mở rộng dần qua nhiều năm. Về kỹ thuật, phần lớn HMI hiện nay hỗ trợ nhiều driver truyền thông cùng lúc; khó khăn thật sự nằm ở chỗ hiểu cách mỗi PLC tổ chức dữ liệu (địa chỉ, kiểu dữ liệu, thứ tự byte) và thiết kế mạng sao cho ổn định. Bài này đi qua các cách kết nối, cách ánh xạ dữ liệu và những lỗi thường gặp.
1. Ba cách kết nối
Mục lục
| Cách | Mô tả | Khi nào dùng |
|---|---|---|
| Driver gốc của từng hãng | HMI cài nhiều driver (ví dụ S7, MC Protocol, EtherNet/IP), mỗi PLC một kết nối | HMI hỗ trợ sẵn các hãng cần dùng |
| Giao thức chung | Tất cả PLC đều nói Modbus TCP/RTU hoặc OPC UA | Nhiều hãng, muốn đơn giản hóa |
| Gateway chuyển đổi | Gateway dịch giao thức riêng sang Modbus/OPC UA cho HMI | PLC cũ, giao thức HMI không hỗ trợ – xem gateway Modbus Seneca |

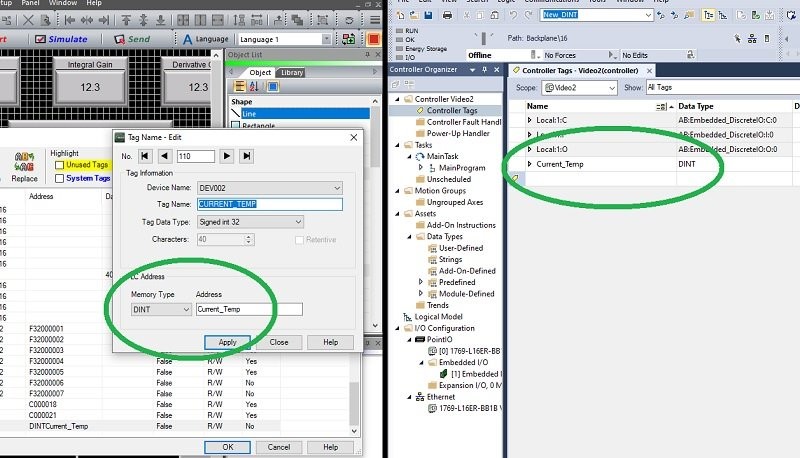

2. Hiểu cơ sở dữ liệu tag của từng PLC
- PLC địa chỉ cố định (vùng nhớ D, M, X, Y; hoặc %MW, %IX): HMI tham chiếu trực tiếp theo địa chỉ.
- PLC dựa trên tag (tên biến, kiểu có cấu trúc): HMI cần import tag hoặc truy cập theo tên; với một số dòng phải bật quyền truy cập từ bên ngoài cho khối dữ liệu.
- Modbus: chỉ có 4 vùng – coil (0x), discrete input (1x), input register (3x), holding register (4x); mỗi register 16 bit. PLC phải ánh xạ biến nội bộ sang bảng Modbus.

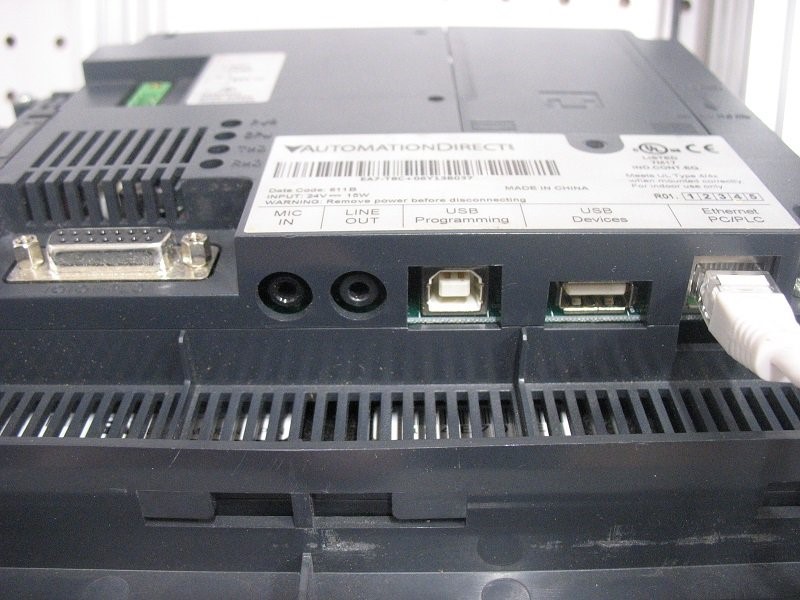

3. Kiểu dữ liệu và thứ tự byte – nguồn lỗi số một
Số thực 32 bit (REAL/FLOAT) hoặc số nguyên 32 bit chiếm 2 register Modbus. Mỗi hãng có thể sắp thứ tự word/byte khác nhau (big-endian, little-endian, word swap). Dấu hiệu sai thứ tự: giá trị hiển thị là số rất lớn, rất nhỏ hoặc vô nghĩa dù đọc đúng địa chỉ. Cách xử lý: thử tùy chọn swap word/byte trong driver HMI và đối chiếu với giá trị đã biết. Lỗi lệch địa chỉ một đơn vị (đánh số từ 0 hay từ 1, ví dụ 40001 tương ứng offset 0) cũng rất phổ biến.
4. Thiết kế mạng

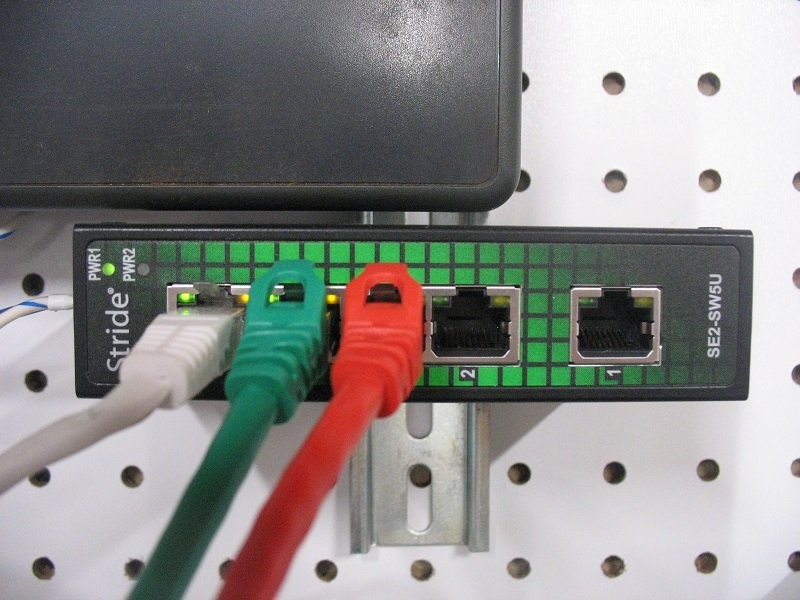

- Ethernet: mỗi PLC một IP cố định, cùng subnet với HMI hoặc qua router được cấu hình; dùng switch công nghiệp, tránh chung mạng văn phòng.
- RS-485 Modbus RTU: HMI làm master, các PLC là slave với địa chỉ riêng; cùng baud, parity; daisy-chain, điện trở đầu cuối 120 Ω.
- Tải truyền thông: số tag và chu kỳ cập nhật quyết định tốc độ; gom tag thành khối liên tục để đọc một lần, đặt chu kỳ chậm cho dữ liệu ít thay đổi.
- Mất kết nối một PLC không được làm treo toàn HMI – cấu hình timeout, số lần thử lại và hiển thị trạng thái kết nối từng PLC.
5. Ghi dữ liệu từ HMI xuống nhiều PLC
Lệnh điều khiển (start/stop, setpoint) nên có cơ chế xác nhận: HMI ghi lệnh, PLC thực hiện và trả trạng thái; tránh dùng bit bật/tắt đơn giản bị kẹt khi mất kết nối. Phân quyền người dùng trên HMI cho các thao tác quan trọng.
6. Khi nào nên chuyển sang SCADA?
Khi số PLC tăng, cần lịch sử dữ liệu dài, nhiều màn hình vận hành, báo cáo – lúc đó SCADA trên PC/server phù hợp hơn HMI đơn lẻ. Xem HMI và SCADA khác nhau thế nào. Xử lý sự cố truyền thông xem lỗi truyền thông PLC–HMI Modbus; so sánh giao thức xem Modbus RTU và TCP.
Câu hỏi thường gặp
Một HMI kết nối được bao nhiêu PLC?
Phụ thuộc model HMI và driver; xem giới hạn số kết nối trong tài liệu hãng và tải truyền thông thực tế.
Có cho các PLC trao đổi dữ liệu qua HMI?
Không nên dùng HMI làm cầu nối điều khiển giữa các PLC; trao đổi trực tiếp giữa PLC qua mạng tin cậy hơn.
Đọc thêm: Hướng dẫn kết nối HMI Allen-Bradley PanelView với PLC; Modbus gateway chuyển Modbus RTU sang Modbus TCP.
