HMI Allen-Bradley có nhiều dòng, mỗi dòng dùng một phần mềm và một cách kết nối với PLC khác nhau. Nhầm phần mềm, nhầm phiên bản hoặc cấu hình sai đường dẫn tới PLC là nguyên nhân của phần lớn lỗi “HMI không có dữ liệu”. Bài này hướng dẫn kết nối HMI Allen-Bradley với PLC: chọn đúng phần mềm theo dòng màn hình, cấu hình truyền thông, tải ứng dụng lên xuống, và xử lý các lỗi hay gặp.
Dòng HMI và phần mềm tương ứng
Mục lục
| Dòng HMI | Phần mềm thiết kế | Thường dùng với |
|---|---|---|
| PanelView 800 | Connected Components Workbench | Micro800, CompactLogix máy nhỏ |
| PanelView Plus 6, Plus 7 | FactoryTalk View Machine Edition (ME) | CompactLogix, ControlLogix, SLC, MicroLogix |
| PanelView 5000 | Studio 5000 View Designer | CompactLogix 5380, ControlLogix 5580 (dùng trực tiếp tag từ project Logix) |
| Máy tính công nghiệp | FactoryTalk View SE hoặc ME Station | Hệ thống giám sát lớn |
Phiên bản phần mềm phải tương thích với firmware của màn hình. Ví dụ ứng dụng ME tạo bằng phiên bản mới hơn firmware PanelView Plus sẽ không chạy được; khi tạo runtime phải chọn đúng phiên bản đích.
Kết nối PanelView Plus với Logix qua EtherNet/IP
- Đặt IP cho PanelView Plus cùng dải với PLC (trong cài đặt màn hình).
- Trong FactoryTalk View Studio ME, mở Communication Setup (RSLinx Enterprise hoặc FactoryTalk Linx).
- Tạo device shortcut (ví dụ tên PLC1), trỏ tới CPU trong cây truyền thông. Có hai tab: Design (Local) dùng khi thiết kế trên máy tính, và Runtime (Target) dùng khi chạy trên màn hình; cấu hình cả hai, nhất là tab Runtime với đường dẫn qua cổng Ethernet của màn hình tới IP của PLC.
- Tag trong màn hình dùng dạng
{[PLC1]TenTag}hoặc duyệt tag trực tiếp từ PLC. - Tạo file runtime (.mer) đúng phiên bản firmware màn hình, tải xuống qua Ethernet bằng Transfer Utility.
Kết nối PanelView 5000
View Designer liên kết thẳng với project Studio 5000: thêm controller vào project HMI, chọn file project hoặc online với PLC, tag được dùng trực tiếp không cần tạo shortcut. Phiên bản View Designer và firmware PanelView 5000 phải tương thích với phiên bản Studio 5000 của PLC.
Kết nối qua cổng nối tiếp
PLC đời cũ như SLC 500, MicroLogix thường nói chuyện với HMI qua RS-232 giao thức DF1, hoặc qua DH-485. Thông số baud, parity, node address phải khớp hai đầu. Với hệ thống mới, nên chuyển sang Ethernet nếu PLC có cổng.
Tải ứng dụng lên, xuống
- Tải xuống: file .mer qua Ethernet, USB hoặc thẻ nhớ.
- Tải lên: lấy file .mer từ màn hình. Muốn chỉnh sửa, file .mer phải được tạo với tùy chọn cho phép chuyển đổi ngược thành project; nếu tác giả chọn không cho phép, không thể khôi phục project từ màn hình.
- Sao lưu: luôn lưu file project gốc (.apa là file lưu trữ project ME) cùng file .mer, ghi phiên bản phần mềm đã dùng.
Xử lý lỗi thường gặp
| Hiện tượng | Nguyên nhân thường gặp |
|---|---|
| Màn hình chạy nhưng tất cả giá trị là dấu sao hoặc lỗi tag | Shortcut Runtime trỏ sai đường dẫn hoặc sai IP PLC; tên shortcut không khớp |
| Một số tag lỗi | Tag bị đổi tên, xóa trong PLC; tag program-scoped không được tham chiếu đúng |
| Không tải được file xuống màn hình | Phiên bản runtime cao hơn firmware; sai IP; tường lửa máy tính |
| HMI chậm, cập nhật trễ | Quá nhiều tag trên một màn hình, tốc độ cập nhật cài quá nhanh, mạng quá tải |
| Mất kết nối ngẫu nhiên | Trùng IP, cáp mạng, multicast tràn mạng khi switch không có IGMP snooping |
Xem thêm thiết lập EtherNet/IP và lỗi truyền thông Allen-Bradley.
Câu hỏi thường gặp

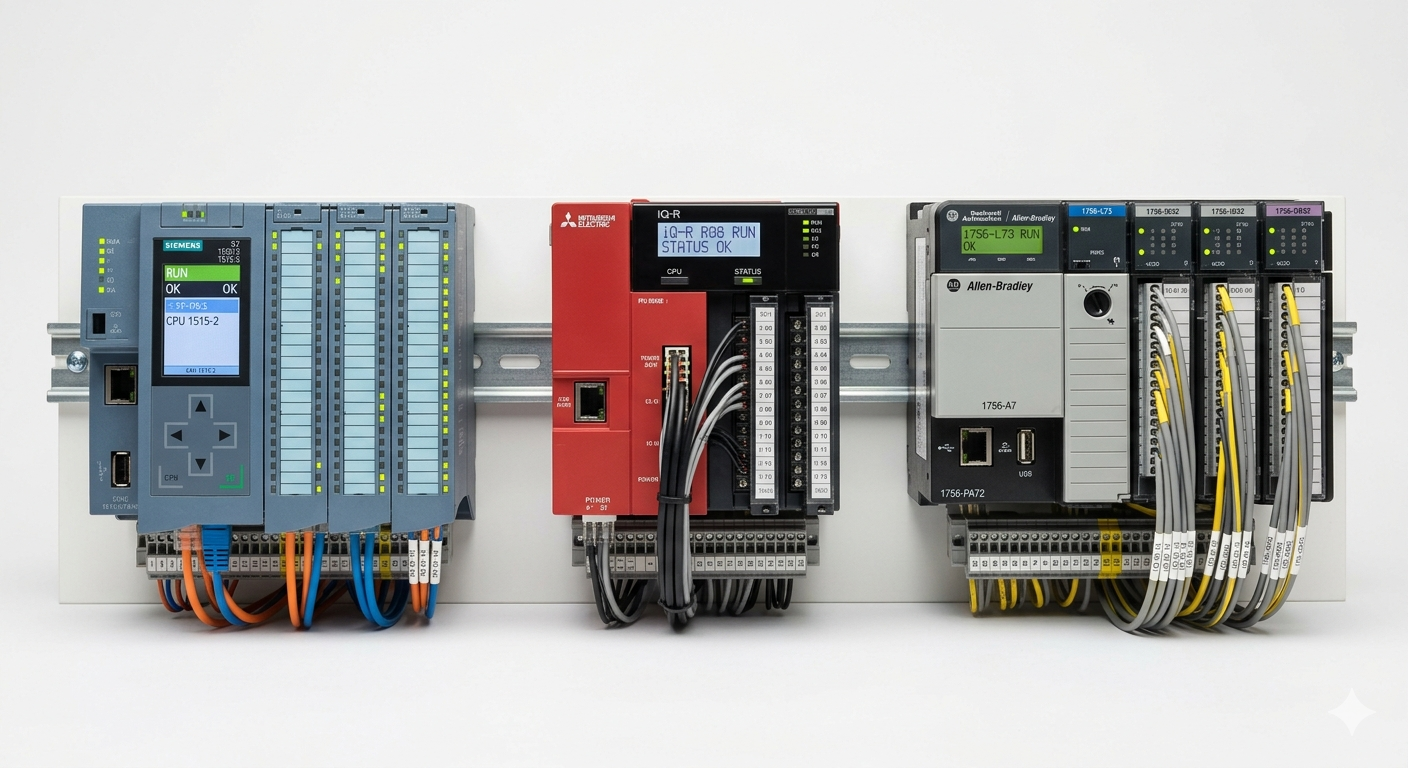

HMI hãng khác có kết nối PLC Allen-Bradley được không?
Được, nhiều HMI hãng khác có driver EtherNet/IP cho Logix. Khi dự án yêu cầu chuẩn hóa, dùng HMI Allen-Bradley để đồng bộ phần mềm và hỗ trợ.
Thay màn hình PanelView Plus đời cũ?
Kiểm tra phiên bản ứng dụng cũ, chuyển đổi sang phiên bản phù hợp màn hình mới, kiểm tra kích thước màn hình và độ phân giải. Xem lập trình PLC Allen-Bradley, so sánh các hãng PLC.
