FX3U là dòng PLC nhỏ phổ biến nhất của Mitsubishi trong gần hai thập kỷ, có mặt trên vô số máy đóng gói, máy ép, băng tải ở Việt Nam. FX5U thuộc nền tảng MELSEC iQ-F là thế hệ thay thế. Câu hỏi thực tế của nhà máy không phải “cái nào mạnh hơn” mà là: máy đang chạy FX3U thì giữ, thay thế cùng mã hay nâng cấp lên FX5U, và nâng cấp thì mất những gì. Bài này so sánh PLC Mitsubishi FX3U và FX5U theo đúng những câu hỏi đó.
Bảng so sánh
Mục lục
| Hạng mục | FX3U | FX5U |
|---|---|---|
| Nền tảng | MELSEC-F | MELSEC iQ-F |
| Phần mềm | GX Works2, GX Developer | GX Works3 |
| Cổng lập trình | RS-422 mini DIN (cáp USB-SC09-FX), thêm board USB nếu cần | Ethernet tích hợp |
| Ethernet | Phải thêm adapter hoặc module | Có sẵn |
| RS-485 | Thêm board hoặc adapter | Có sẵn |
| Analog tích hợp | Không | 2 vào, 1 ra (0-10 V) |
| Thẻ nhớ SD | Không | Có |
| Phát xung định vị | Tối đa 3 trục (model transistor) | Tối đa 4 trục, tần số cao hơn |
| Tốc độ xử lý lệnh cơ bản | Cỡ vài chục nano giây mỗi lệnh | Nhanh hơn rõ rệt |
| Ngôn ngữ | Ladder, SFC, ST (GX Works2) | Ladder, ST, FBD, SFC, có label và FB |
| Tình trạng | Hãng đã chuyển sang khuyến nghị iQ-F, nguồn hàng mới ngày càng hạn chế | Dòng chủ lực hiện tại |

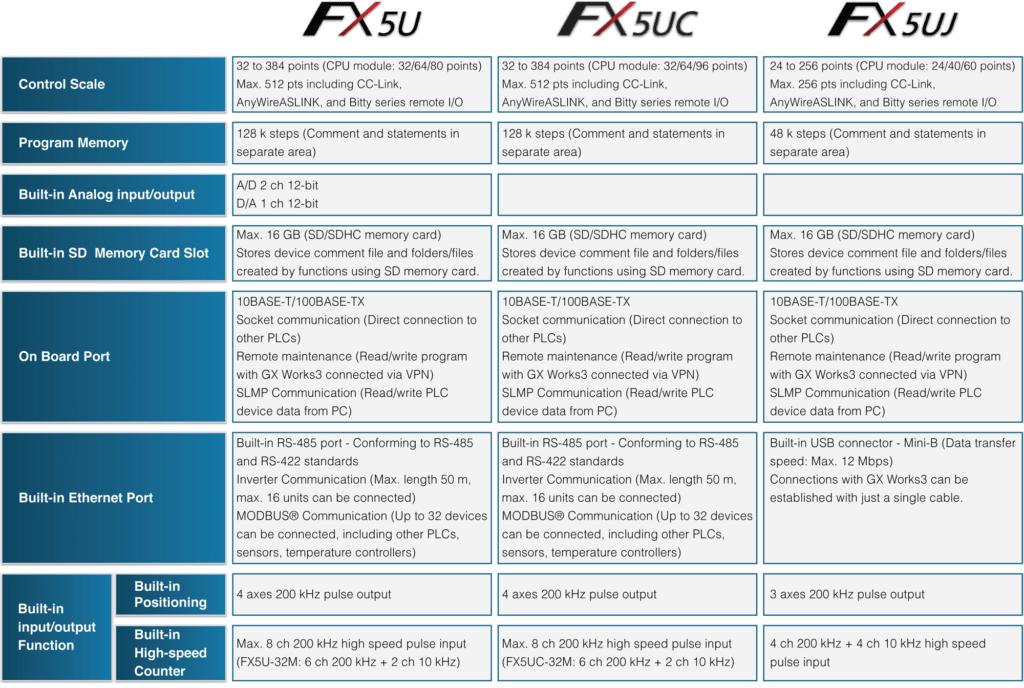

Các con số chi tiết (số bước chương trình, số I/O tối đa, tần số xung theo từng model) nên tra trong catalogue của đúng model, vì khác nhau giữa bản AC/DC, ngõ ra relay/transistor và giữa FX5U, FX5UC, FX5UJ.
Khác biệt quan trọng nhất khi chuyển đổi
Phần mềm và chương trình
GX Works3 mở được project FX3 của GX Works2 và chuyển đổi tự động, nhưng không phải chuyển là chạy. Những chỗ phải rà lại:
- Thiết bị đặc biệt: M8000 (luôn ON) bên FX3 tương ứng SM400 bên FX5, M8002 tương ứng SM402, các thanh ghi D8xxx tương ứng SD. Phần mềm chuyển phần lớn nhưng phải kiểm tra từng chỗ.
- Truy cập module đặc biệt: FX3 dùng lệnh FROM/TO với bộ nhớ đệm (BFM); FX5 truy cập bằng địa chỉ U□G□. Phần giao tiếp với module analog, định vị, truyền thông thường phải viết lại.
- Truyền thông: chương trình dùng lệnh RS, RS2, ADPRW cho Modbus hay giao thức riêng cần cấu hình lại theo cách của FX5.
- Định vị: lệnh DRVA, DRVI, PLSY trên FX3 chuyển sang lệnh và parameter định vị của FX5, cần thử lại toàn bộ chuyển động.
- Timer, counter: cách khai báo độ phân giải timer khác nhau, kiểm tra lại các timer 10 ms, 1 ms.
Phần cứng mở rộng
Module mở rộng FX3 không cắm trực tiếp vào bus FX5. Mitsubishi có module chuyển đổi bus (FX5-CNV-BUS) để dùng lại một số module FX3, nhưng không phải module nào cũng được hỗ trợ, và chương trình truy cập module vẫn phải viết theo kiểu FX5. Kiểm tra danh sách tương thích trong tài liệu của hãng trước khi quyết định giữ lại module cũ.
Đấu dây và kích thước
Bố trí cầu đấu và kích thước khác nhau, không thay thế “cắm vào là chạy”. Cần sửa bản vẽ, đánh lại số dây, có khi phải sửa lỗ bắt trên tấm lắp.

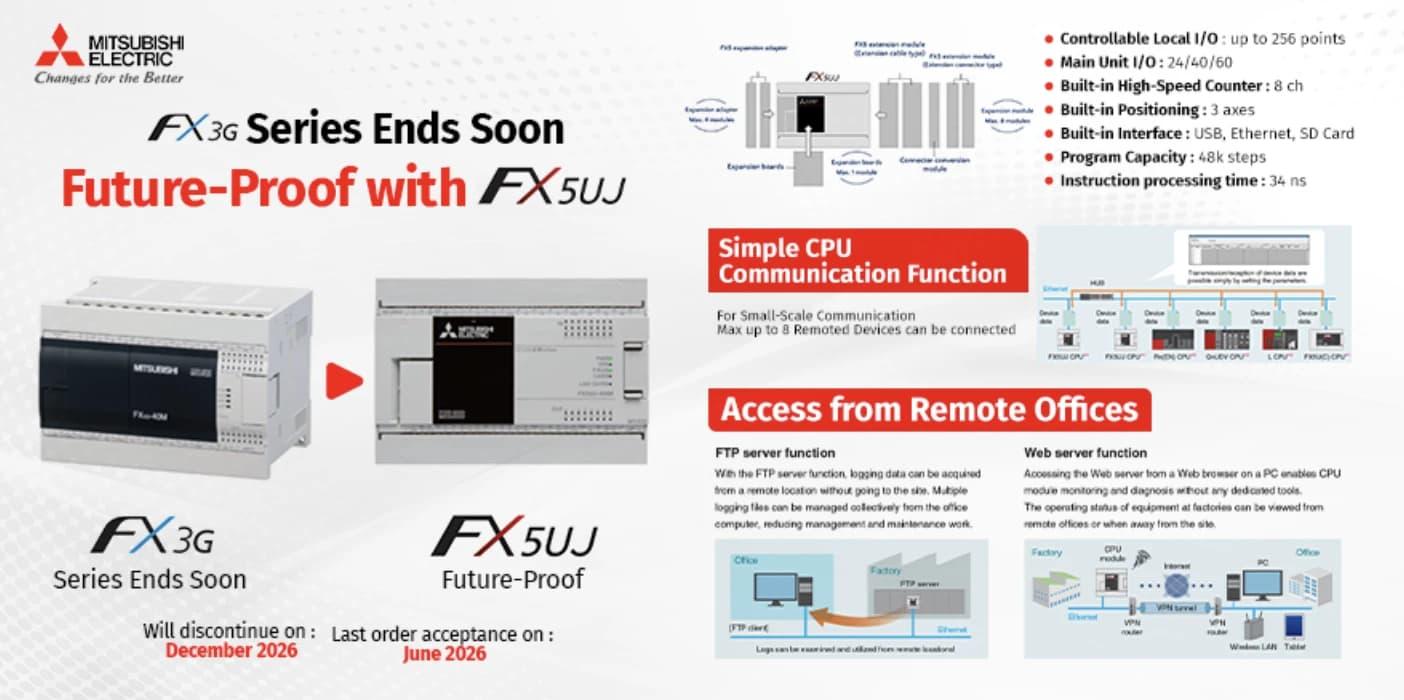

Nên làm gì với máy đang chạy FX3U

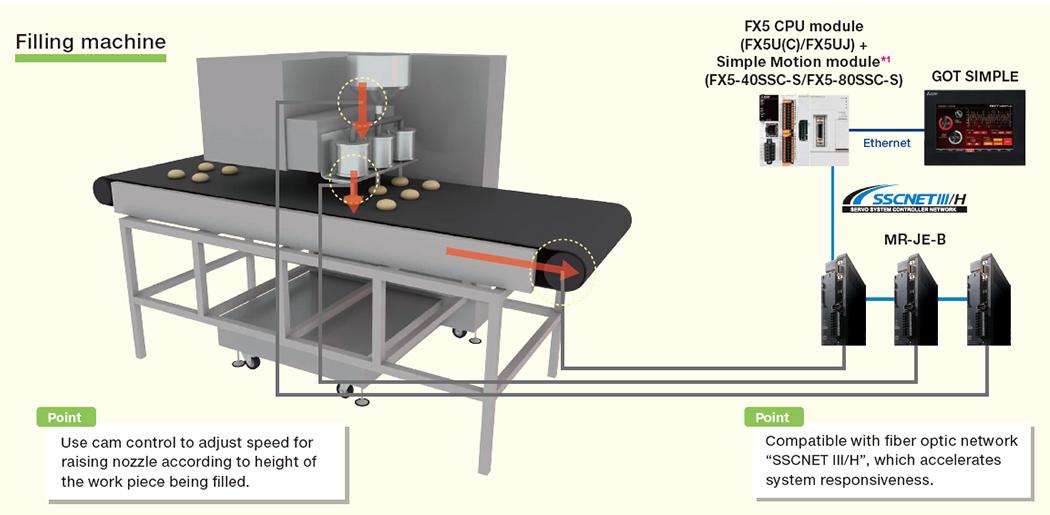

| Tình huống | Hướng xử lý hợp lý |
|---|---|
| Máy chạy ổn, không cần thêm chức năng | Giữ nguyên, sao lưu chương trình, dự trữ một CPU cùng mã cho máy quan trọng |
| CPU hỏng, cần chạy lại gấp | Thay cùng mã FX3U (hàng mới tồn kho hoặc đã kiểm tra), nạp lại chương trình |
| Cần Ethernet, kết nối SCADA, lưu dữ liệu | Cân nhắc nâng cấp FX5U, hoặc thêm adapter Ethernet cho FX3U nếu chỉ cần kết nối đơn giản |
| Cải tạo lớn, thêm trục servo, thêm chức năng | Nâng cấp FX5U, viết lại chương trình có cấu trúc |
| Nhiều máy cùng loại FX3U | Lập kế hoạch chuyển đổi dần, chuẩn hóa một chương trình FX5 mẫu |
Chi phí thật của việc nâng cấp
Giá CPU FX5U thường không chênh nhiều so với FX3U cộng các adapter Ethernet, RS-485, analog. Chi phí thật nằm ở: thời gian chuyển đổi và kiểm thử chương trình, sửa bản vẽ và đấu dây, thời gian dừng máy, và rủi ro khi chương trình cũ không có tài liệu. Với máy không có chương trình gốc (chỉ đọc được từ PLC, không comment), chi phí phân tích lại logic có thể lớn hơn cả phần cứng.
Quy trình nâng cấp an toàn
- Đọc chương trình và parameter từ FX3U, lưu nguyên bản.
- Ghi lại toàn bộ thông số vận hành trên HMI (công thức, thời gian, tốc độ).
- Chuyển đổi trong GX Works3, rà lại thiết bị đặc biệt, module, truyền thông, định vị.
- Mô phỏng trong GX Works3, sau đó thử trên bàn với I/O giả lập nếu có thể.
- Cập nhật HMI: đổi kết nối sang FX5 (thường qua Ethernet), kiểm tra địa chỉ.
- Lắp đặt, kiểm tra I/O từng điểm, chạy thử không tải rồi có tải.
- Giữ lại FX3U cũ và chương trình cũ để có thể quay lại trong giai đoạn đầu.

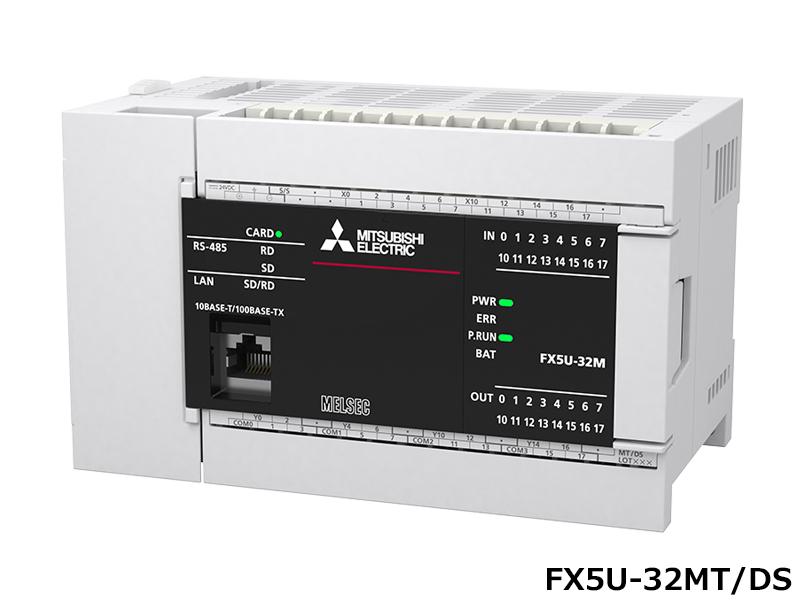

Xem thêm: FX5U-32MT/ES, module analog FX3U-4AD.
Xem thêm: PLC FX5U giá bao nhiêu – bảng giá theo mã.
Câu hỏi thường gặp
GX Works2 có lập trình FX5U được không?
Không. FX5 chỉ dùng GX Works3. Xem hướng dẫn ở bài lập trình FX5U bằng GX Works3.
HMI GOT cũ có dùng với FX5U được không?
Phụ thuộc đời GOT và phiên bản phần mềm. Nhiều GOT đời mới kết nối FX5 qua Ethernet; GOT đời cũ có thể không hỗ trợ. Kiểm tra danh sách kết nối của GOT trước khi nâng cấp.
Kết nối FX3U với máy tính thế nào?
Qua cổng RS-422 mini DIN bằng cáp USB-SC09-FX hoặc board USB. Chi tiết ở bài cách kết nối PLC Mitsubishi với máy tính.
HOANTRANTDH cung cấp cả FX3U (cho thay thế khẩn cấp) và FX5U, module mở rộng, hỗ trợ chuyển đổi chương trình. Gặp lỗi trên FX5U, xem lỗi thường gặp trên FX5U.
