Lỗi Thường Gặp Trên PLC Mitsubishi FX5U Và Cách Khắc Phục

Đăng ngày 12/05/2026 · Cập nhật 26/10/2026

Một PLC FX5U đang chạy bỗng đèn ERR sáng, máy dừng giữa ca. Người vận hành gọi điện, việc đầu tiên nhiều anh em làm là tắt nguồn bật lại. Đôi khi máy chạy tiếp, nhưng lỗi vẫn nằm đó và sẽ quay lại. Bài này tổng hợp các nhóm lỗi thường gặp trên PLC Mitsubishi FX5U theo đúng thứ tự mà kỹ sư hiện trường nên kiểm tra: nguồn và đèn báo, chẩn đoán trong GX Works3, kết nối, chương trình, rồi đến phần cứng mở rộng.

Một lưu ý trước khi bắt đầu: mã lỗi của FX5U là mã 4 chữ số hệ hex, và cùng một mã có thể có nhiều nguyên nhân tùy cấu hình. Đừng tra mã trên các bảng copy trên mạng. Nguồn đúng là cửa sổ Module Diagnostics trong GX Works3 (có mô tả và cách xử lý đi kèm) và tài liệu MELSEC iQ-F FX5 User’s Manual (Application), phần Troubleshooting.

1. Đọc đèn báo trước khi làm bất cứ điều gì

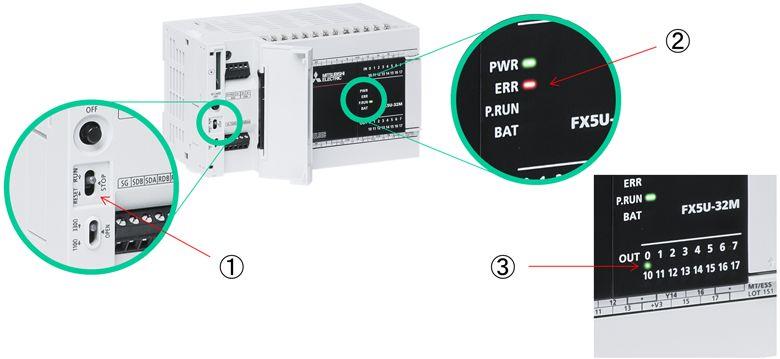

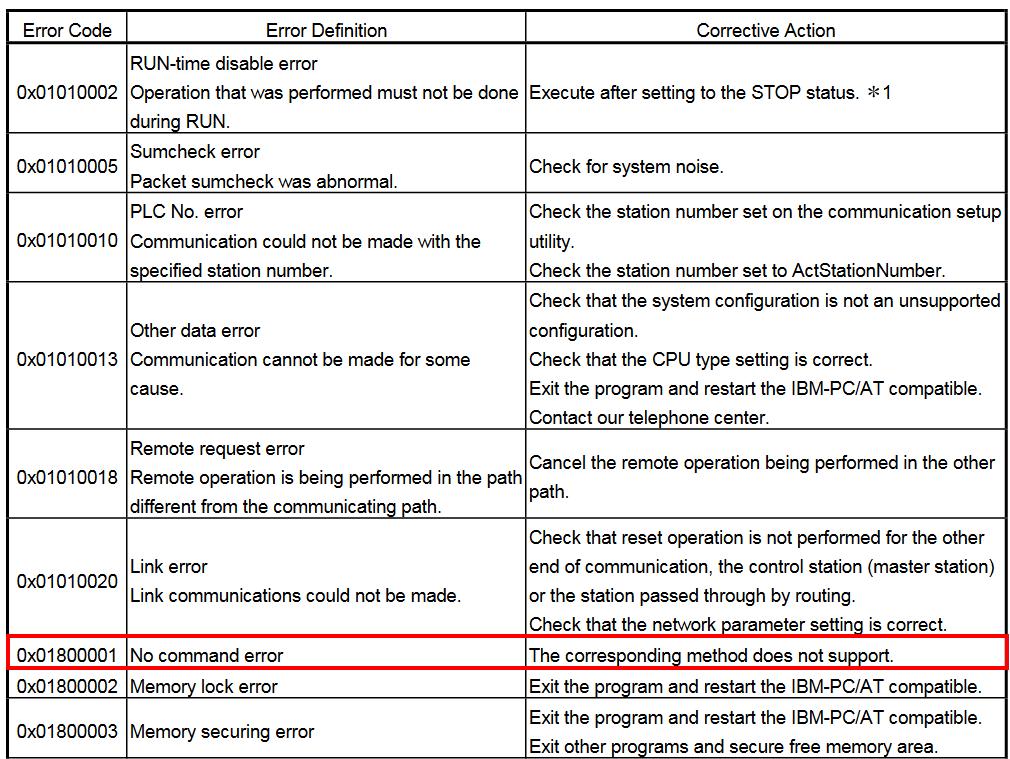

Mặt trước CPU FX5U có các đèn PWR, ERR, P.RUN, BAT và đèn trạng thái thẻ SD. Ghi lại trạng thái đèn ngay khi đến máy, trước khi reset hay tắt nguồn, vì nhiều lỗi chỉ hiện một lần.

Mức độ lỗi (dừng hay tiếp tục) phải xác nhận trong phần mềm. Đèn chỉ cho biết có vấn đề, không cho biết vấn đề nằm ở đâu.

2. Lỗi nguồn và nhiễu: nguyên nhân bị đánh giá thấp nhất

Bản DC của FX5U dùng nguồn 24 V DC, dải cho phép khoảng 20,4 đến 28,8 V. Bộ nguồn tổ ong cũ hoặc dùng chung với van điện từ, contactor thường tụt áp lúc tải đóng, khiến CPU reset hoặc báo lỗi ngẫu nhiên. Những lỗi “thỉnh thoảng mới bị, không theo quy luật” phần lớn bắt nguồn từ đây.

• Đo điện áp bằng đồng hồ có chức năng ghi min/max trong lúc máy chạy đủ một chu kỳ, không đo lúc máy đứng yên.
• Tách nguồn cấp cho CPU khỏi nguồn cấp cho cuộn van, cuộn contactor. Cuộn cảm DC cần diode dập, cuộn AC cần mạch RC hoặc varistor.
• Nối đất kiểu riêng (class D, điện trở 100 Ω trở xuống), dây tiếp địa ngắn và tiết diện đủ lớn. Không nối đất chung một điểm với biến tần công suất lớn.
• Đi dây tín hiệu tách khỏi dây động lực, cáp encoder và cáp truyền thông dùng loại có chống nhiễu, nối vỏ chống nhiễu một đầu.

3. Dùng GX Works3 để tìm đúng nguyên nhân

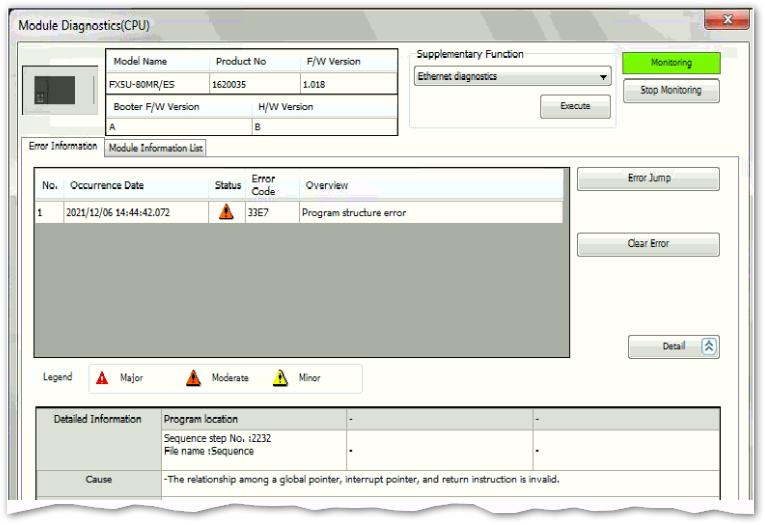

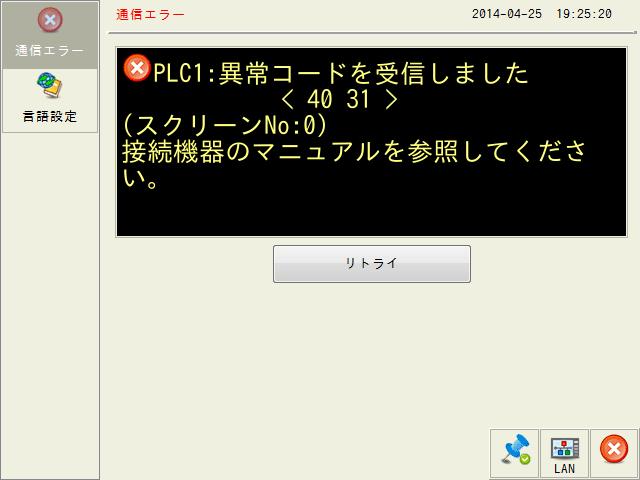

Khi đã kết nối được, vào Diagnostics → Module Diagnostics (CPU Diagnostics). Cửa sổ này hiển thị lỗi hiện tại, mô tả, nguyên nhân và hướng xử lý của chính Mitsubishi, cùng lịch sử lỗi có thời gian xảy ra. Lịch sử này rất quý: nếu thấy cùng một lỗi lặp lại vào cùng khung giờ, khả năng cao là có thiết bị nào đó trong nhà máy khởi động lúc đó gây sụt áp hoặc nhiễu.

Trong chương trình, mã lỗi mới nhất nằm ở thanh ghi đặc biệt SD0, và các relay đặc biệt báo lỗi cho phép anh em viết logic báo động lên HMI. Nên đưa SD0 lên một màn hình HMI để người vận hành chụp lại khi có sự cố, tiết kiệm rất nhiều thời gian cho kỹ sư.

4. Không kết nối được GX Works3 với FX5U

FX5U không có cổng USB lập trình như dòng FX3. Cách kết nối chuẩn là qua cổng Ethernet tích hợp. Các lỗi kết nối hay gặp:

1. Sai cách chọn kết nối. Trong Online → Current Connection Destination, chọn Ethernet Board → PLC Module, rồi chọn kiểu Ethernet Port Direct Connection nếu cắm cáp thẳng từ laptop vào PLC. Kiểu này không cần biết IP của PLC.
2. Không cùng dải mạng. Khi đi qua switch, máy tính phải cùng dải với PLC. IP mặc định của FX5U là 192.168.3.250, nhưng máy đã qua tay nhà tích hợp thì gần như chắc chắn đã bị đổi. Xem bản vẽ, hỏi người lập trình cũ, hoặc dùng Direct Connection để đọc lại parameter.
3. Firewall hoặc card mạng ảo. Card ảo của VMware, VPN, Wi-Fi đang bật cùng lúc làm GX Works3 gửi gói tin sai cổng. Tắt bớt card mạng khi kết nối lần đầu.
4. Có mật khẩu bảo vệ hoặc bộ lọc IP. FX5U hỗ trợ chặn truy cập theo IP và đặt mật khẩu cho file. Nếu kết nối được nhưng không đọc được chương trình, đó là bảo mật chứ không phải lỗi phần cứng. Liên hệ chủ sở hữu chương trình.

5. Lỗi chương trình và parameter

Watchdog timer (vòng quét quá dài)

Thời gian giám sát vòng quét mặc định là 200 ms. Vòng lặp FOR/NEXT quá lớn, lệnh nhảy JMP quay ngược tạo vòng lặp vô tận, hoặc xử lý chuỗi dữ liệu lớn trong một chu kỳ đều có thể làm CPU dừng vì quá thời gian. Cách xử lý đúng là chia nhỏ công việc qua nhiều vòng quét, chứ không phải tăng thời gian watchdog lên tối đa.

Lỗi phép toán

Chia cho 0, chỉ số (index) trỏ ra ngoài vùng thiết bị, chuyển đổi kiểu dữ liệu vượt giới hạn đều sinh lỗi phép toán. Thói quen tốt là kiểm tra điều kiện trước lệnh chia và giới hạn giá trị index bằng lệnh so sánh.

Cuộn dây kép (double coil)

Một cuộn ra Y hoặc M được ghi ở hai chỗ trong chương trình. PLC không báo lỗi dừng, nhưng chỉ lệnh cuối cùng có hiệu lực, làm ngõ ra chập chờn khó hiểu. Dùng Tool → Check Program trong GX Works3 để phát hiện trước khi nạp.

Chuyển chương trình từ FX3 sang FX5U

GX Works3 mở được project GX Works2 của dòng FX3, nhưng chuyển đổi tự động không phải là xong. Các relay và thanh ghi đặc biệt khác nhau (ví dụ M8000 bên FX3 tương ứng SM400 bên FX5), một số lệnh và cách định địa chỉ module đặc biệt cũng đổi. Sau khi chuyển, phải rà lại toàn bộ chỗ dùng thiết bị đặc biệt, lệnh FROM/TO, và chạy thử từng chức năng trước khi đưa vào sản xuất.

6. Module mở rộng, ngõ vào/ra và thẻ SD

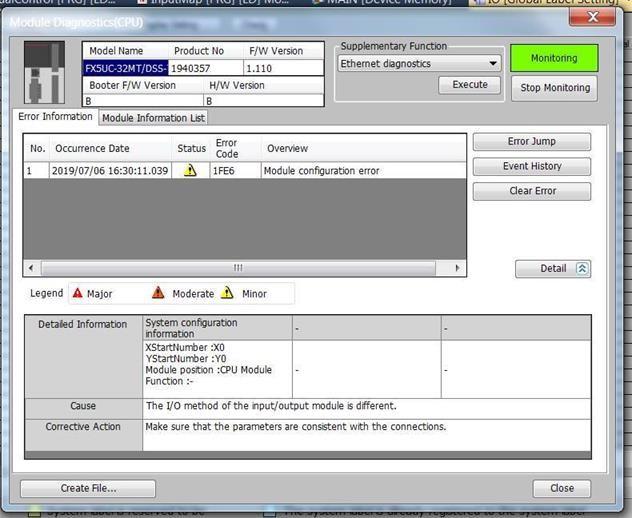

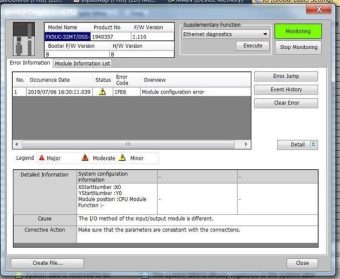

• Lỗi cấu hình module: danh sách module trong Module Configuration phải khớp thứ tự lắp thực tế. Thêm hoặc tháo một module mà không sửa cấu hình là nguyên nhân phổ biến của lỗi khi khởi động.
• Ngõ vào không ăn: kiểm tra kiểu đấu sink/source tại chân S/S, đo áp tại cầu đấu, và nhớ rằng cảm biến NPN và PNP cần cách đấu chung khác nhau.
• Ngõ ra transistor hỏng: thường do tải vượt dòng hoặc thiếu diode dập cho cuộn cảm. Ngõ ra relay hỏng sau thời gian dài do đóng cắt tải lớn liên tục. Nên dùng relay trung gian cho tải cuộn dây.
• Thẻ SD không nhận: dùng thẻ được Mitsubishi khuyến nghị (dòng NZ1MEM), định dạng bằng chính GX Works3, và tắt chức năng truy cập thẻ trước khi rút ra.

7. Quy trình xử lý gọn khi máy dừng

1. Chụp ảnh trạng thái đèn và màn hình HMI.
2. Đo nguồn 24 V tại CPU.
3. Kết nối GX Works3, đọc Module Diagnostics và lịch sử lỗi, lưu lại.
4. Đọc phần giải thích của mã lỗi, xử lý đúng nguyên nhân.
5. Chỉ reset CPU sau khi đã ghi lại thông tin.
6. Sao lưu chương trình kèm parameter sau mỗi lần sửa, ghi ngày và người sửa.

Xem thêm: thông số FX5U-32MT/ES và module mở rộng.

Xem thêm: giá PLC FX5U và module thay thế.

Câu hỏi thường gặp

Tắt nguồn bật lại có làm mất lỗi không?

Lỗi hiện tại có thể mất, nhưng lịch sử lỗi vẫn được lưu trong CPU. Tuy vậy, nếu nguyên nhân là phần cứng hoặc nguồn, lỗi sẽ quay lại. Hãy đọc chẩn đoán trước khi reset.

Có tra được mã lỗi FX5U mà không cần phần mềm không?

Có thể đọc SD0 qua HMI nếu chương trình đã đưa lên, sau đó tra trong FX5 User’s Manual (Application). Không nên dựa vào bảng mã lỗi chép lại trên mạng vì nhiều bảng bị sai hoặc lẫn với dòng FX3.

Khi nào nên thay CPU?

Khi chẩn đoán báo lỗi phần cứng lặp lại sau khi đã loại trừ nguồn, nhiễu và cấu hình, hoặc CPU không lên đèn PWR dù nguồn đạt chuẩn. Trước khi thay, phải có bản sao lưu chương trình và parameter.
