MOSE có nhiều dòng đồng hồ đo lưu lượng dùng các công nghệ khác nhau: điện từ, vortex, tuabin chất lỏng, tuabin khí, siêu âm và radar cho kênh hở. Mỗi công nghệ chỉ đúng với một nhóm môi chất và điều kiện. Bài này tổng quan các đồng hồ đo lưu lượng MOSE theo từng dòng, kèm bảng chọn nhanh theo ứng dụng và những thông tin cần gửi để chọn đúng cỡ.

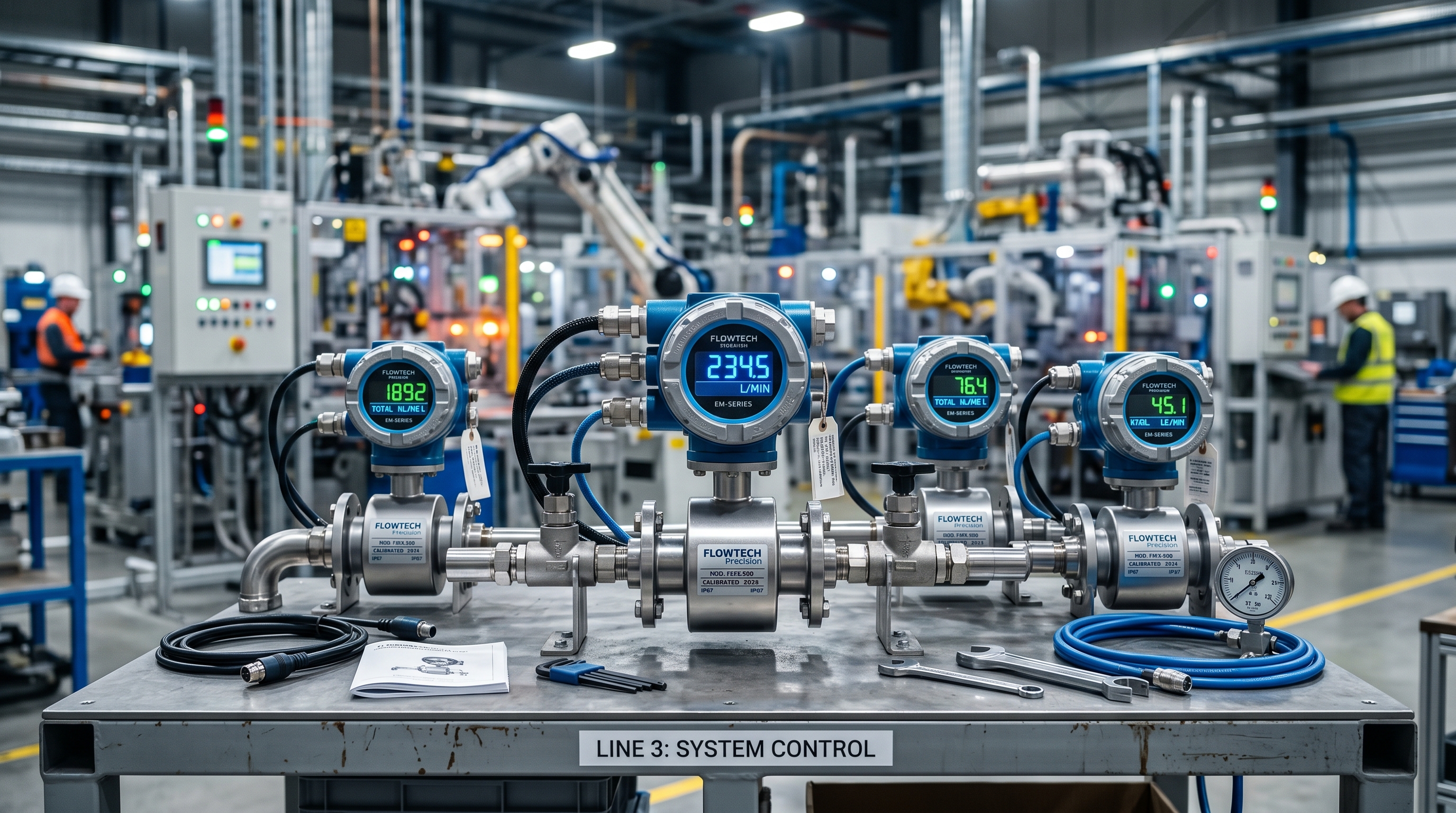

Các dòng sản phẩm
Mục lục
| Dòng | Công nghệ | Phù hợp | Không phù hợp |
|---|---|---|---|
| MSF-EM | Điện từ | Nước, nước thải, chất lỏng dẫn điện, có cặn | Dầu, dung môi, khí, nước siêu tinh khiết |
| MSF-VX | Vortex | Hơi nước, khí, chất lỏng sạch ít nhớt | Lưu lượng rất thấp, đường ống rung mạnh |
| MSF-LT | Tuabin chất lỏng | Dầu nhẹ, nhiên liệu, nước sạch | Chất lỏng bẩn, độ nhớt cao, có hạt |
| MSF-GT | Tuabin khí | Khí thiên nhiên, khí công nghiệp sạch | Khí bẩn, ẩm, dòng xung động |
| MSF-UP | Siêu âm (lắp trên ống hoặc kẹp ngoài) | Nước sạch, đo không cắt ống, đo kiểm tra | Chất lỏng nhiều bọt khí, nhiều hạt |
| MSF-DR | Radar cho kênh hở | Kênh dẫn nước, mương nước thải, cửa xả | Đường ống kín |
Thông số từng dòng (dải đường kính, áp suất, nhiệt độ, độ chính xác, tín hiệu) lấy theo catalogue của đúng mã.
Chọn nhanh theo ứng dụng
| Ứng dụng | Gợi ý |
|---|---|

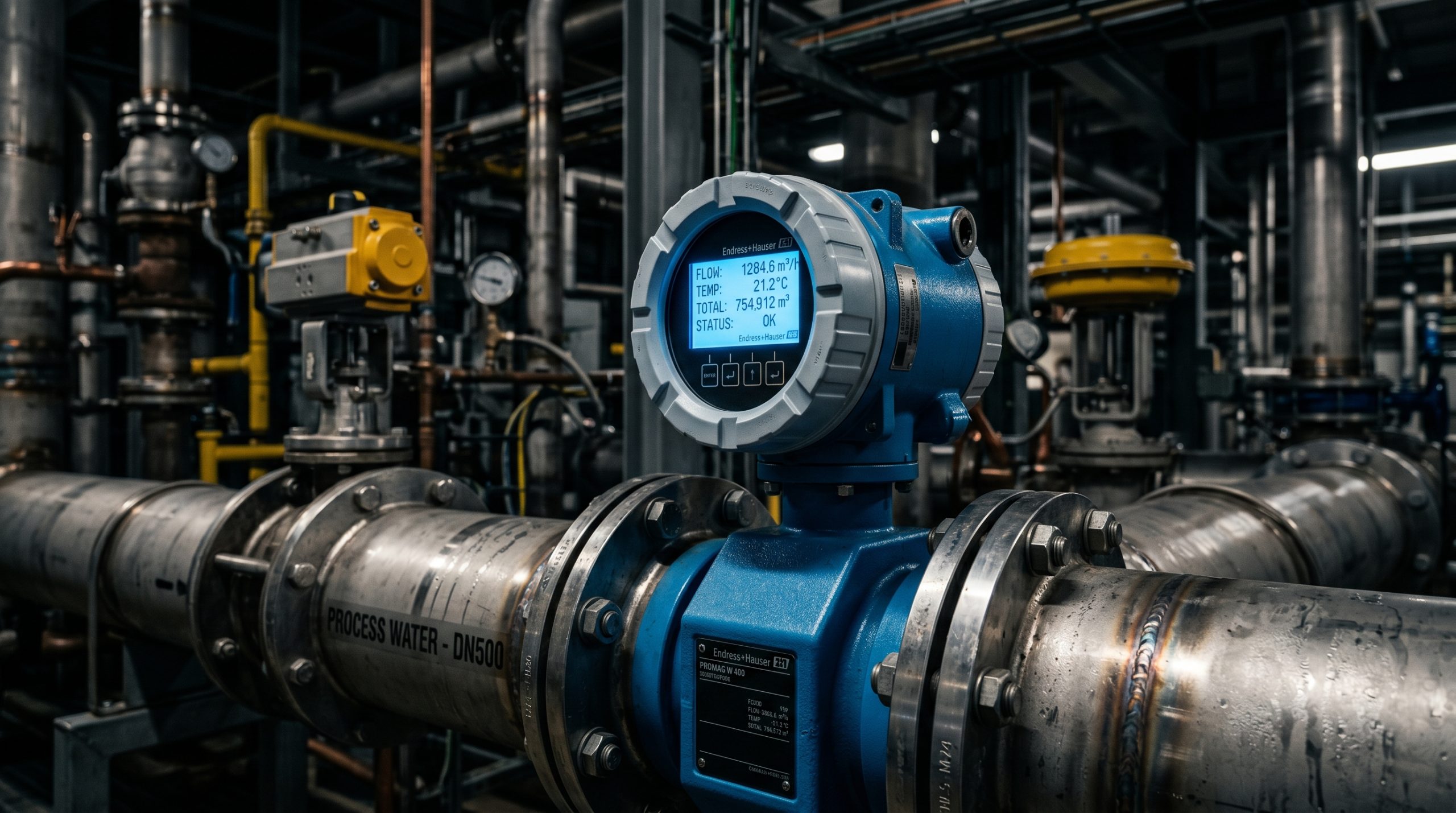

| Nước cấp, nước thải đường ống | MSF-EM |

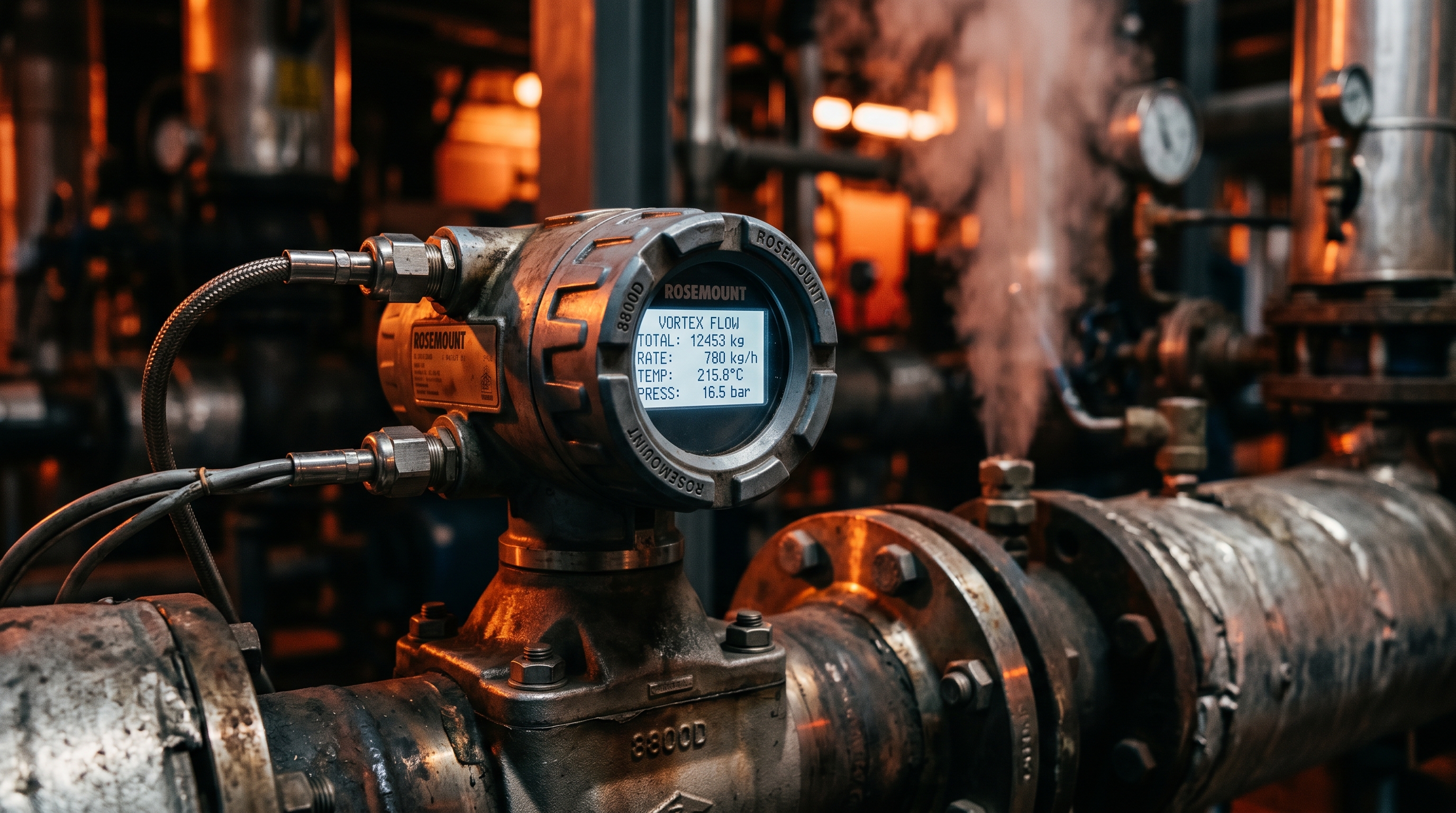

| Hơi nước từ lò hơi | MSF-VX có bù áp suất, nhiệt độ |
| Khí cấp lò đốt | MSF-GT với bộ quy đổi thể tích chuẩn, hoặc vortex |
| Dầu DO, dầu nhẹ | MSF-LT |
| Đo kiểm nhanh không dừng hệ thống | Siêu âm kẹp ngoài MSF-UP |
| Mương, kênh hở | Radar MSF-DR |

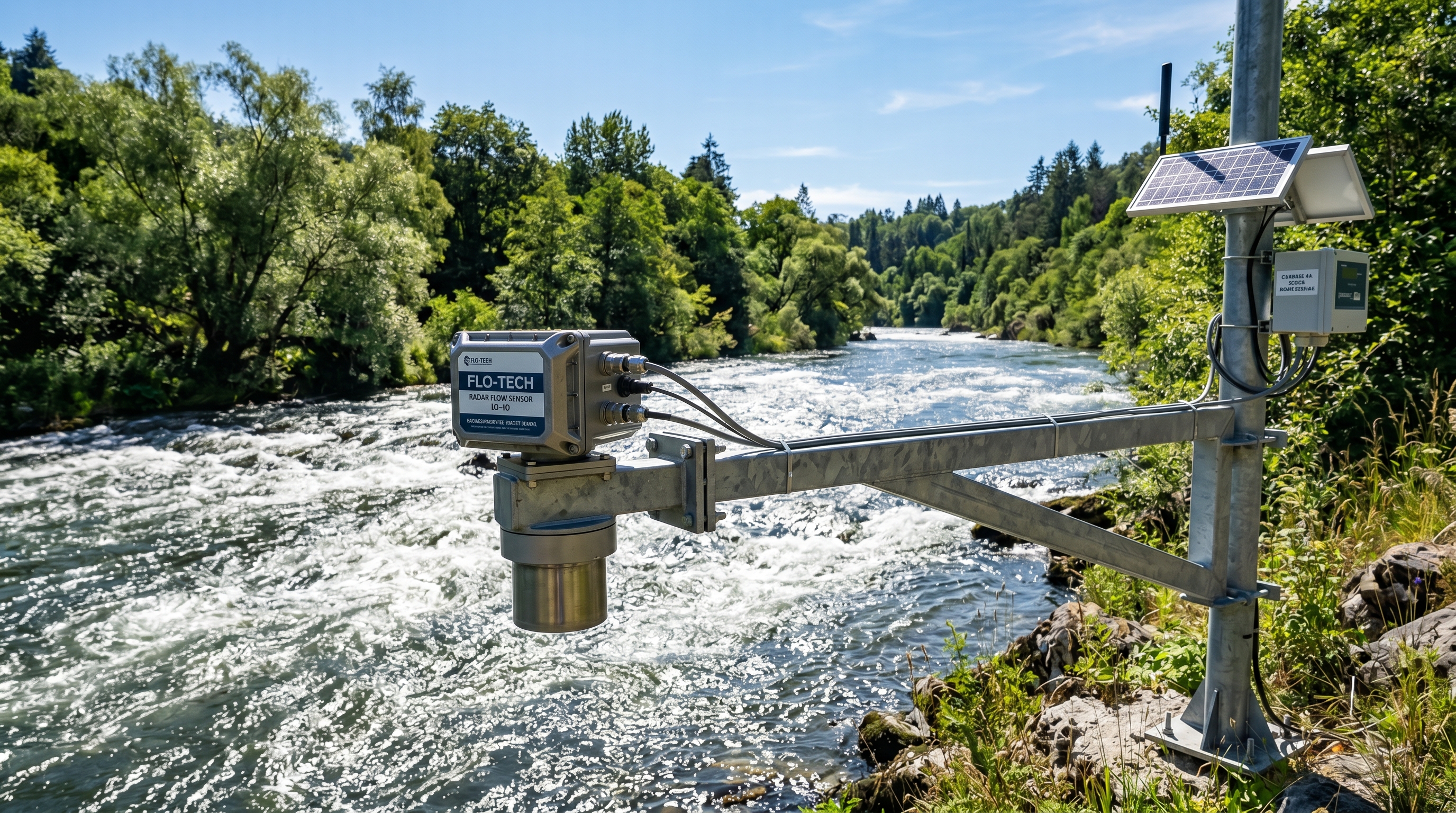

Đo lưu lượng kênh hở bằng radar
Với kênh hở, lưu lượng = vận tốc trung bình × diện tích mặt cắt ướt. Thiết bị radar đo vận tốc bề mặt và mực nước, quy đổi ra lưu lượng theo hình dạng kênh đã khai báo. Độ chính xác phụ thuộc mặt cắt kênh đo đạc đúng, dòng chảy ổn định, bề mặt có gợn sóng đủ để radar đo vận tốc. Cách truyền thống là máng đo (như máng Parshall) kết hợp đo mức.

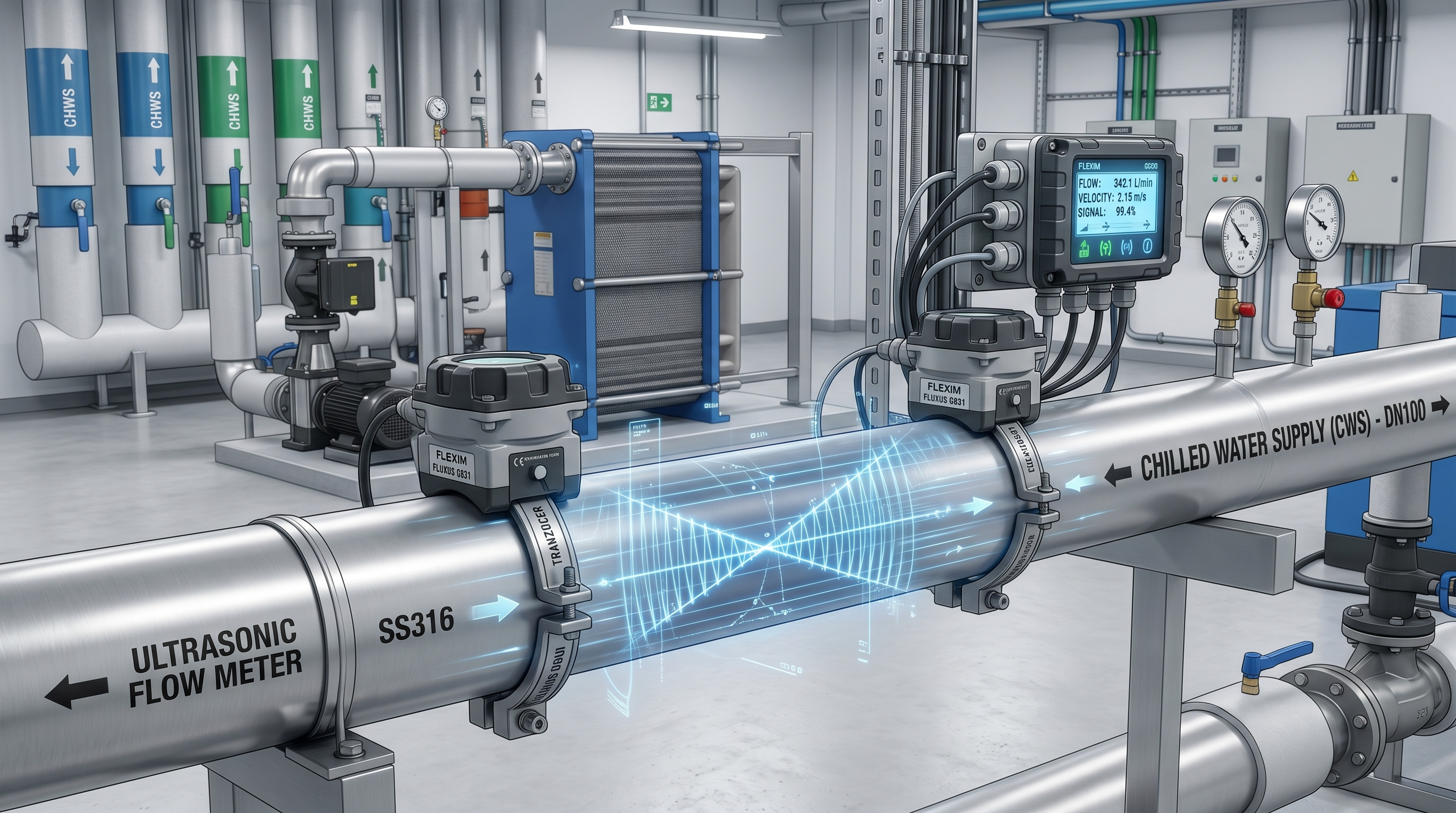

Siêu âm kẹp ngoài: công cụ kiểm tra
Siêu âm kẹp ngoài không cần cắt ống, hữu ích để kiểm tra đồng hồ đang lắp, khảo sát lưu lượng trước khi chọn đồng hồ cố định, hoặc lắp ở nơi không thể dừng hệ thống. Cần nhập đúng đường kính ngoài, độ dày, vật liệu ống; ống cũ đóng cặn bên trong làm sai số.
Thông tin cần gửi để chọn cỡ
- Môi chất, nhiệt độ, áp suất.
- Lưu lượng nhỏ nhất, thường dùng, lớn nhất.
- Đường kính, vật liệu ống, kiểu kết nối.
- Độ chính xác yêu cầu, mục đích đo (giám sát, điều khiển, giao nhận).
- Tín hiệu ra, nguồn cấp, có cần hiển thị tại chỗ.
- Điều kiện lắp: đoạn ống thẳng có được bao nhiêu, có rung, khu vực phòng nổ.
Bảng chọn công nghệ đo lưu lượng theo môi chất
| Công nghệ | Môi chất phù hợp | Lưu ý |
|---|---|---|
| Điện từ | Chất lỏng dẫn điện: nước sạch, nước thải, bùn, hóa chất | Độ dẫn điện tối thiểu thường từ 5 µS/cm; không đo được dầu, nước RO/DI |
| Vortex | Hơi nước, khí nén, khí, chất lỏng sạch | Cần lưu lượng đủ lớn; nhạy với rung đường ống |
| Turbine | Chất lỏng sạch, độ nhớt thấp (dầu DO, nước sạch) | Có bộ phận quay, cần lọc cặn |
| Coriolis | Đo khối lượng trực tiếp, chất lỏng có giá trị cao, pha trộn | Chính xác cao nhất, giá cao |
| Siêu âm kẹp ngoài | Kiểm tra, đo tạm thời không cắt ống | Phụ thuộc vật liệu, độ dày thành ống |
| Bánh răng oval | Dầu, chất lỏng độ nhớt cao | Cần chất lỏng sạch, có lọc |

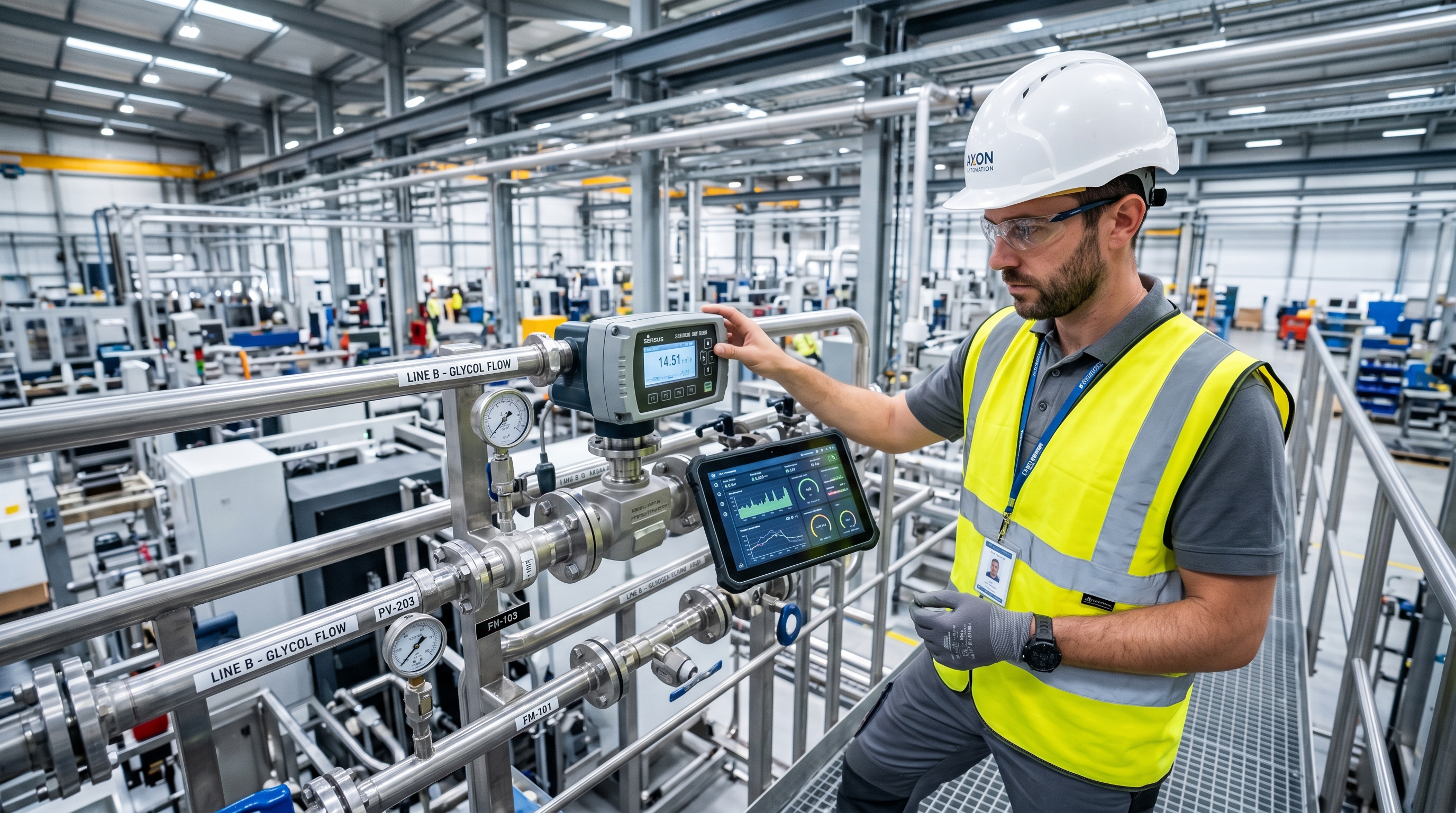

Đoạn ống thẳng cần thiết khi lắp đặt
Dòng chảy xoáy sau co, van, bơm làm sai số tăng mạnh. Chiều dài ống thẳng tham khảo (D là đường kính ống), ưu tiên hướng dẫn của hãng:
| Loại đồng hồ | Phía trước | Phía sau |
|---|---|---|
| Điện từ | 5D | 2D |
| Turbine | 10D | 5D |
| Vortex | 15–20D (tùy vật cản) | 5D |
| Coriolis | Thường không yêu cầu | Thường không yêu cầu |
Xem thêm: Đồng hồ đo lưu lượng siêu âm kẹp ống giá bao nhiêu? Bảng giá 2026.
Câu hỏi thường gặp
Đồng hồ điện từ có đo được nước RO, nước khử khoáng không?
Thường là không, vì độ dẫn điện của nước RO/DI thấp hơn ngưỡng tối thiểu của đồng hồ điện từ (thường 5 µS/cm). Nên dùng đồng hồ siêu âm, coriolis hoặc turbine tùy yêu cầu độ chính xác.
Đồng hồ nào chính xác nhất?
Tùy môi chất. Với nước, điện từ thường là lựa chọn tốt nhất; với hơi, vortex có bù. Xem so sánh các công nghệ đo lưu lượng và hiệu chuẩn flow meter.
Giá đồng hồ điện từ khoảng bao nhiêu?
Phụ thuộc đường kính, lớp lót, điện cực. Xem đồng hồ điện từ giá bao nhiêu.
