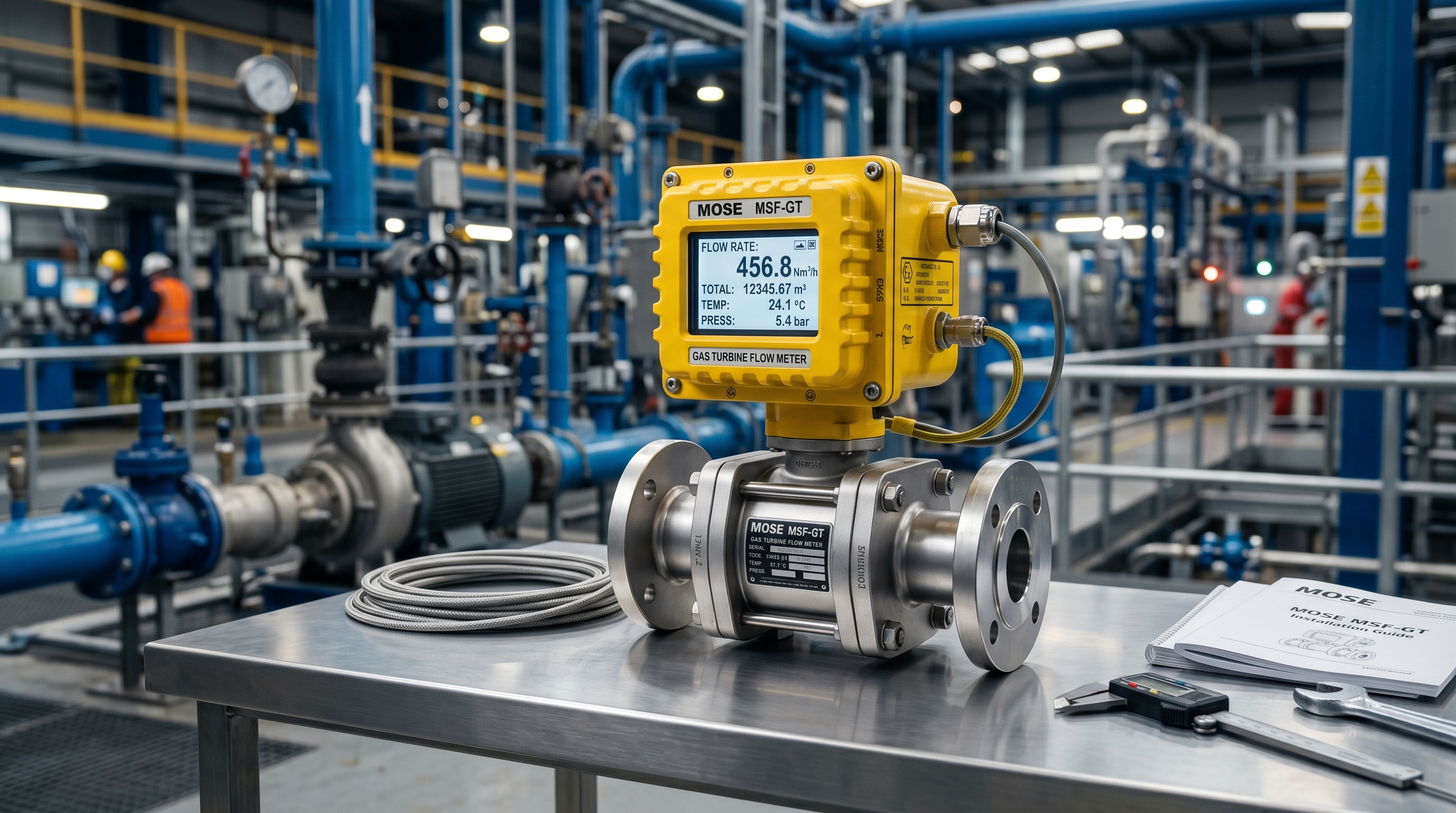

Đồng hồ tuabin khí là công nghệ phổ biến để đo khí thiên nhiên, khí công nghiệp cấp cho lò đốt, lò hơi, đầu đốt sấy, và cho giao nhận khí giữa nhà cung cấp và nhà máy. MOSE MSF-GT là dòng đồng hồ tuabin khí. Bài này giải thích nguyên lý, sự khác nhau giữa thể tích làm việc và thể tích chuẩn, cách quy đổi, các yêu cầu lắp đặt và những nguyên nhân làm hỏng tuabin.
Nguyên lý
Mục lục

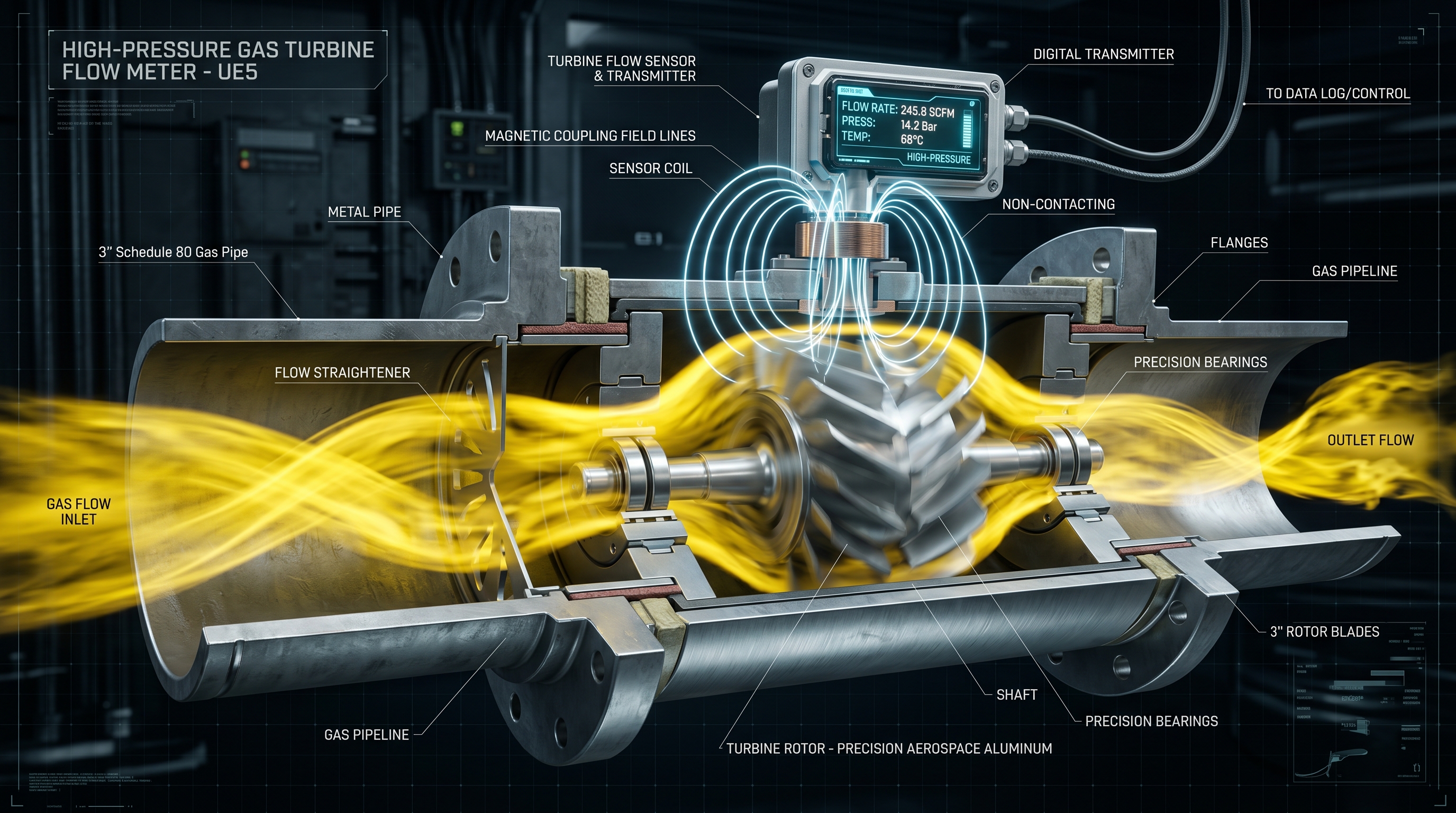

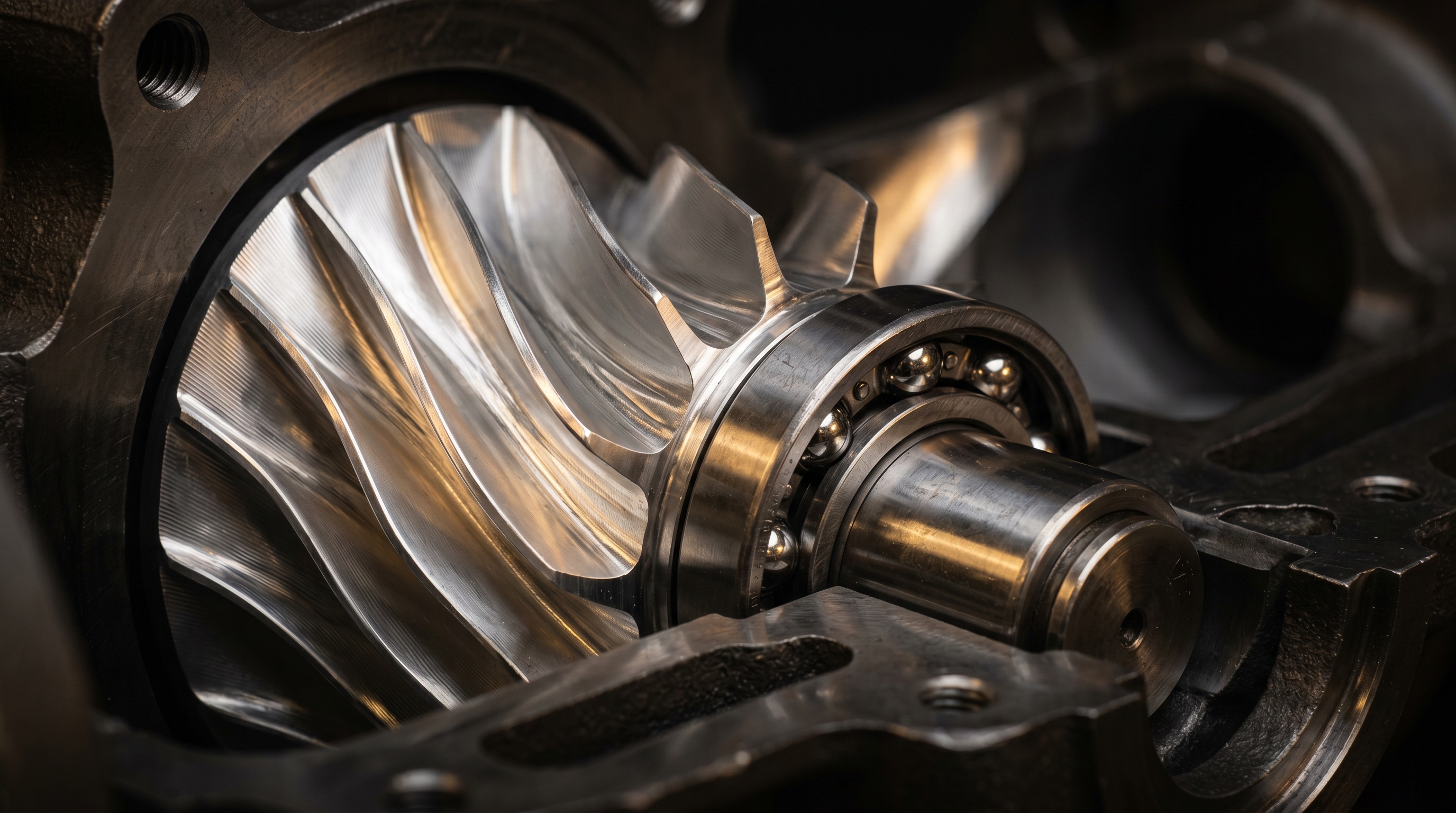

Khí đi qua bộ nắn dòng rồi làm quay cánh tuabin. Tốc độ quay tỉ lệ với vận tốc khí, tức lưu lượng thể tích ở điều kiện làm việc. Tốc độ quay được truyền ra bộ đếm cơ khí hoặc cảm biến xung. Tuabin đo tốt trong một dải lưu lượng từ Qmin đến Qmax; ngoài dải này sai số tăng nhanh, quá Qmax làm mòn và hỏng ổ.
Thể tích làm việc và thể tích chuẩn
Khí bị nén: cùng một lượng khí, ở áp suất cao chiếm ít thể tích hơn. Đồng hồ tuabin đếm thể tích ở áp suất và nhiệt độ trong đường ống. Để tính tiền hoặc so sánh, phải quy về thể tích ở điều kiện chuẩn (theo hợp đồng, ví dụ Sm³ hoặc Nm³):
V chuẩn = V làm việc × (P / P chuẩn) × (T chuẩn / T) × (Z chuẩn / Z)
với áp suất, nhiệt độ tuyệt đối, Z là hệ số nén. Ví dụ đường khí 3 bar(g) (khoảng 4 bar tuyệt đối), 25 °C: 100 m³ làm việc tương đương khoảng 100 × 4/1,013 × 273/298 ≈ 360 m³ ở điều kiện 0 °C, 1,013 bar (bỏ qua hệ số nén). Bỏ qua bước quy đổi là sai gần bốn lần. Việc quy đổi do bộ hiệu chỉnh thể tích điện tử (volume corrector) hoặc PLC thực hiện, dùng cảm biến áp suất và nhiệt độ lắp cạnh đồng hồ.
Chọn cỡ đồng hồ
- Xác định lưu lượng làm việc nhỏ nhất và lớn nhất (ở điều kiện làm việc, không phải điều kiện chuẩn).
- Chọn cỡ có Qmin nhỏ hơn lưu lượng nhỏ nhất và Qmax lớn hơn lưu lượng lớn nhất, có biên.
- Kiểm tra áp suất định mức, vật liệu theo loại khí, nhiệt độ.
- Với giao nhận thương mại, đồng hồ và bộ hiệu chỉnh phải được phê duyệt mẫu, kiểm định theo quy định; các tiêu chuẩn tham chiếu cho đồng hồ khí gồm OIML R137 và EN 12261 cho đồng hồ tuabin.

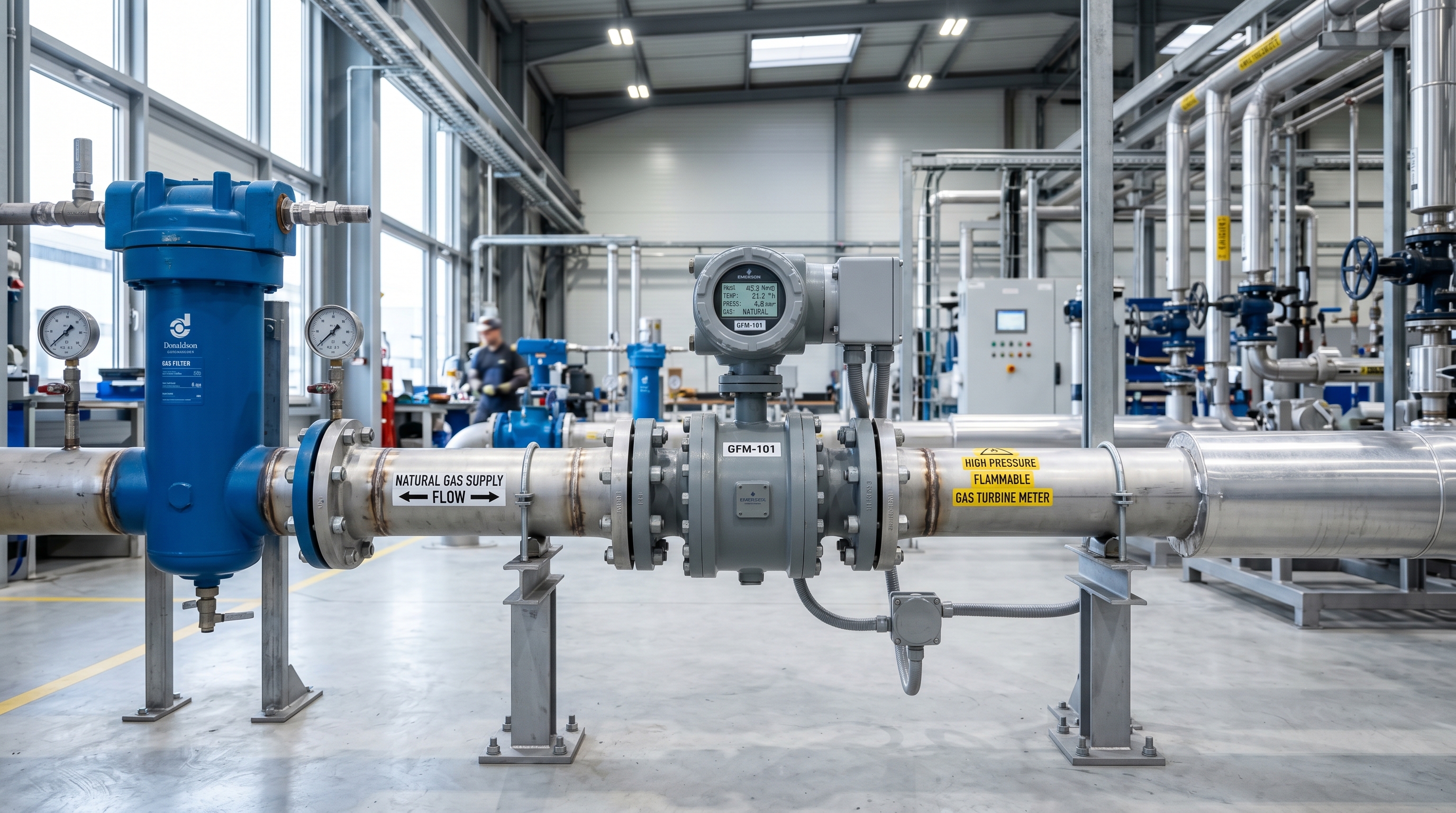

Lắp đặt
- Lọc khí phía trước: bụi, gỉ sắt, xỉ hàn sau thi công làm hỏng cánh và ổ tuabin. Thổi sạch đường ống trước khi lắp đồng hồ.
- Đoạn ống thẳng: theo hướng dẫn của hãng; có thể cần bộ nắn dòng nếu lắp sau co, van điều áp.
- Không đặt ngay sau van điều áp nếu có thể; dòng xoáy và xung áp ảnh hưởng.
- Vị trí cảm biến áp suất, nhiệt độ: theo vị trí quy định trên đồng hồ hoặc hướng dẫn, để quy đổi đúng.
- Bôi trơn: nhiều đồng hồ tuabin cần tra dầu ổ định kỳ theo hướng dẫn.
Nguyên nhân hỏng thường gặp
| Nguyên nhân | Hậu quả | Phòng tránh |
|---|---|---|
| Mở van nhanh khi nạp khí vào đường ống trống | Tuabin quay vượt tốc, hỏng cánh, ổ | Nạp áp từ từ qua đường tắt nhỏ |
| Bụi, xỉ hàn | Kẹt, mòn cánh | Lọc, thổi sạch trước khi lắp |
| Dòng xung động (máy nén piston) | Đọc cao hơn thực tế | Bình ổn áp, chọn vị trí xa nguồn xung |
| Chất lỏng ngưng trong khí | Va đập, mòn | Tách lỏng, bẫy ngưng |
Câu hỏi thường gặp
Tuabin khí hay vortex?
Tuabin chính xác tốt và phổ biến cho giao nhận khí sạch. Vortex không có bộ phận chuyển động, chịu bẩn và nhiệt tốt hơn, phù hợp hơi và khí công nghệ. Xem vortex MOSE MSF-VX.
Đồng hồ hiển thị m³ nhưng hóa đơn tính Sm³?
Đồng hồ hiển thị thể tích làm việc; cần bộ hiệu chỉnh hoặc tính quy đổi theo áp suất, nhiệt độ. Xem tổng quan đồng hồ MOSE.
