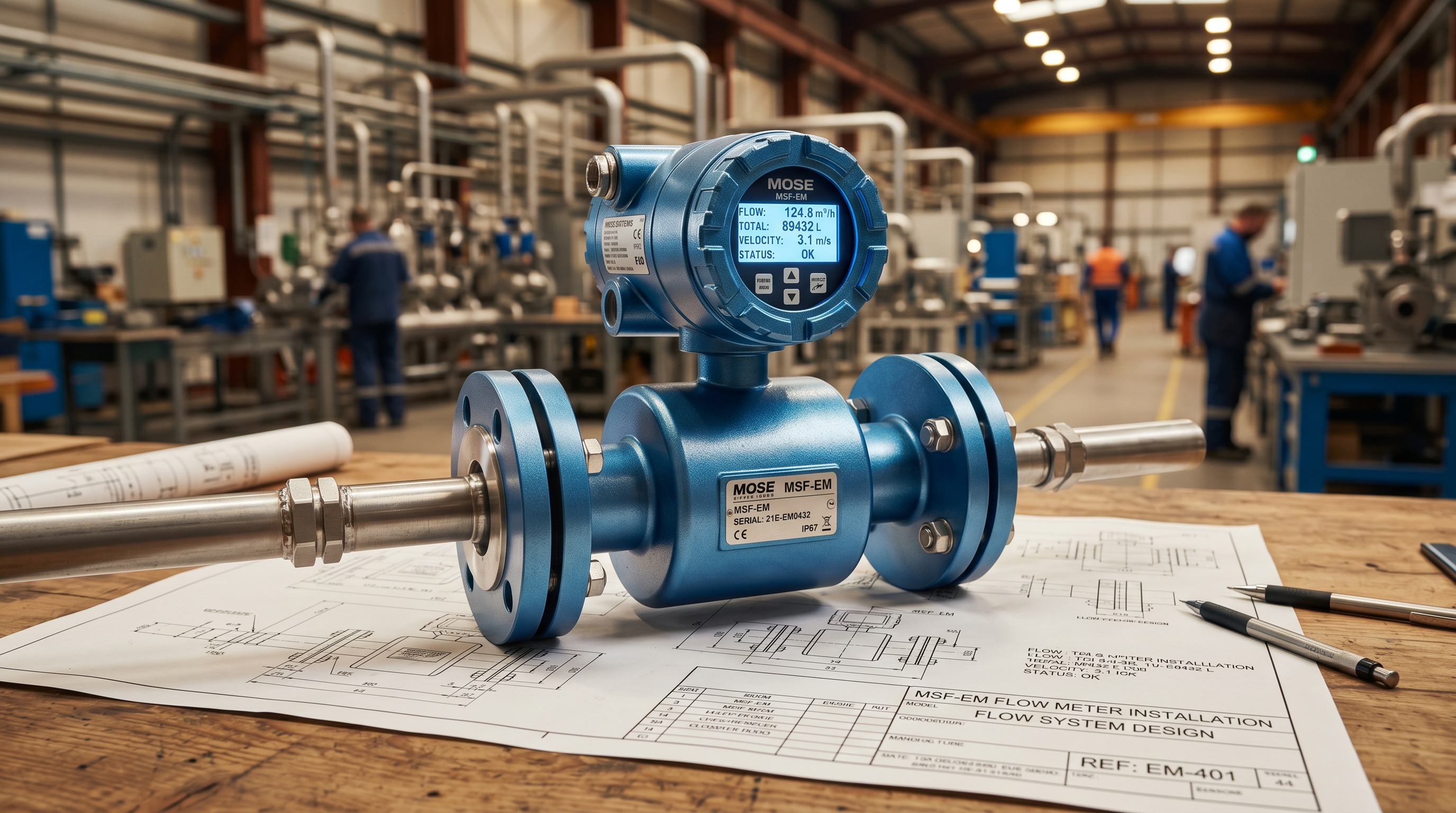

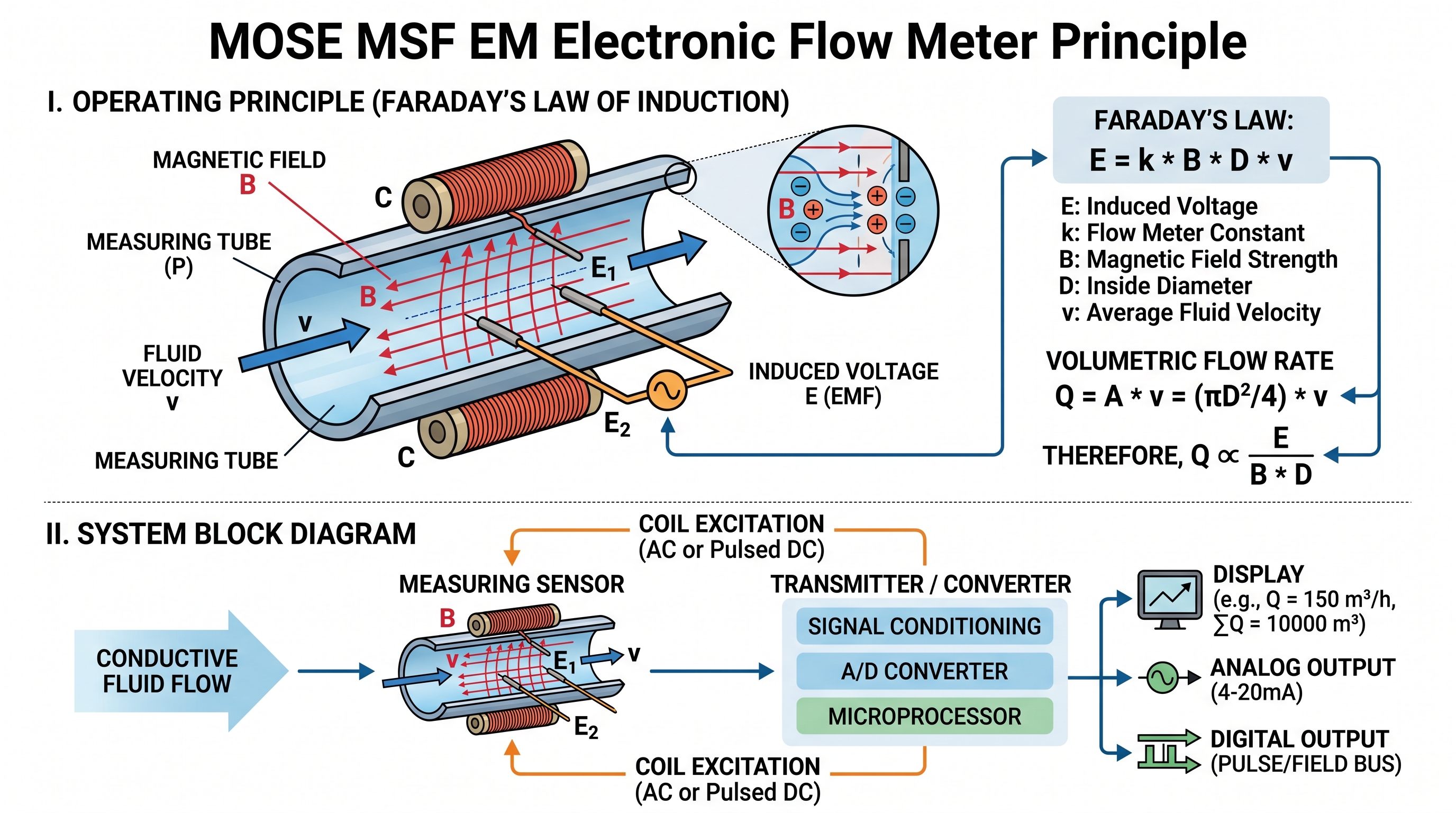

MOSE MSF-EM là dòng đồng hồ đo lưu lượng điện từ với dải đường kính rộng (theo tài liệu hãng từ DN10 đến DN1600), dùng cho nước sạch, nước thải, hóa chất, bùn và chất lỏng dẫn điện nói chung. Bài này tập trung vào việc chọn đúng cấu hình MSF-EM: chọn cỡ theo vận tốc, chọn lớp lót và điện cực theo môi chất, chọn bộ chuyển đổi, và kiểm tra khi lắp đặt. Nguyên lý và lỗi lắp đặt chung của đồng hồ điện từ có trong bài đồng hồ điện từ: chọn, lắp đặt và xử lý sự cố.
Chọn cỡ theo vận tốc
Mục lục
Vận tốc làm việc hợp lý khoảng 1 đến 3 m/s. Vận tốc v (m/s) tính theo lưu lượng Q (m³/h) và đường kính trong D (mm): v = Q / (0,002827 × D²).
| Cỡ | Lưu lượng ở 1 m/s (m³/h) | Lưu lượng ở 3 m/s (m³/h) |
|---|---|---|
| DN25 | khoảng 1,8 | khoảng 5,3 |
| DN50 | khoảng 7,1 | khoảng 21 |
| DN100 | khoảng 28 | khoảng 85 |
| DN200 | khoảng 113 | khoảng 339 |
| DN400 | khoảng 452 | khoảng 1357 |
Nếu lưu lượng thường dùng chỉ cho vận tốc dưới khoảng 0,5 m/s, cân nhắc chọn cỡ nhỏ hơn ống và dùng côn thu, kiểm tra tổn thất áp chấp nhận được.
Chọn lớp lót và điện cực
| Môi chất | Lớp lót | Điện cực |
|---|---|---|

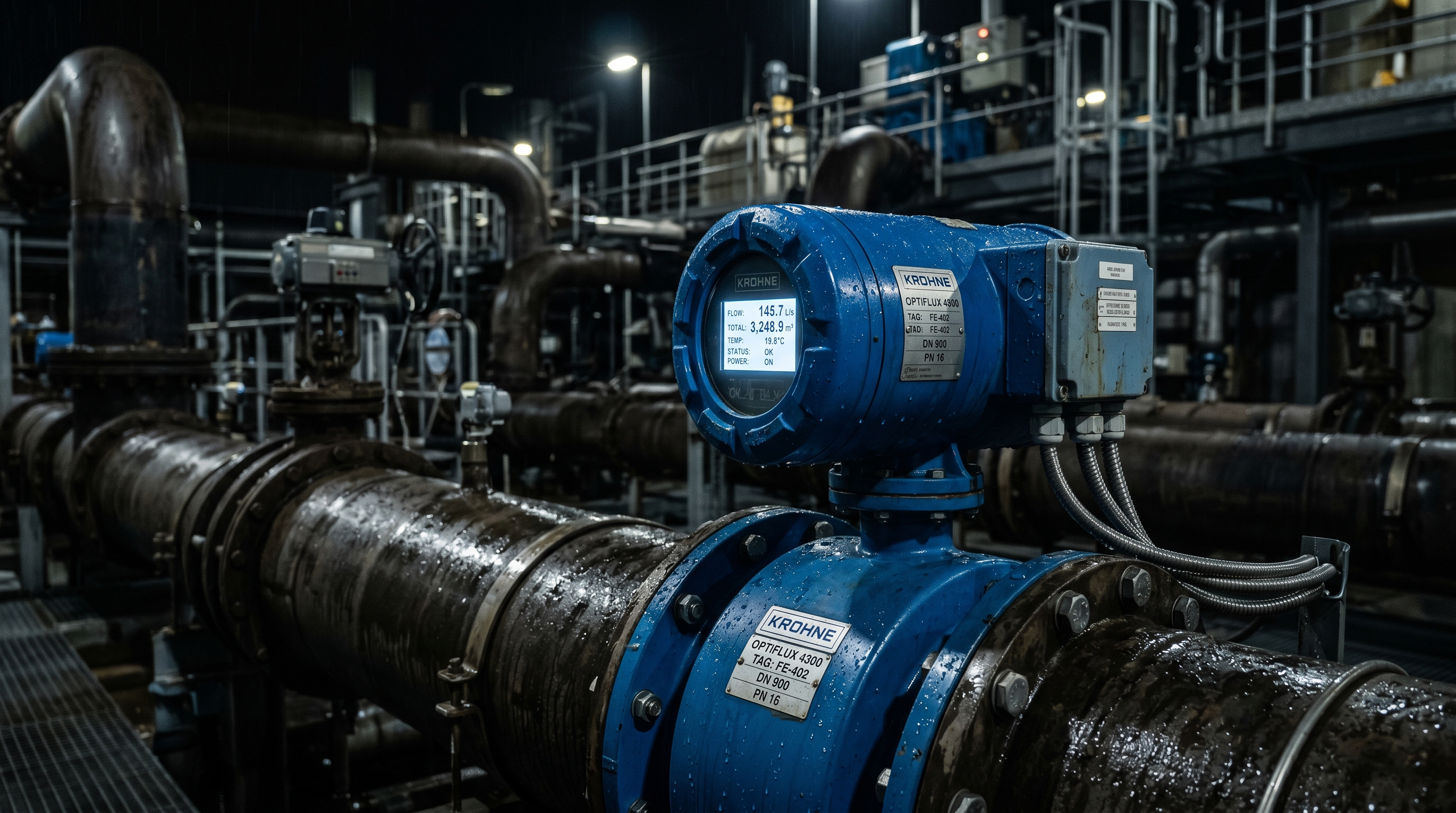

| Nước sạch, nước thải | Cao su cứng hoặc cao su mềm | Inox 316L |
| Bùn, cát, mài mòn | Polyurethane, cao su chịu mài mòn | Inox 316L, Hastelloy |

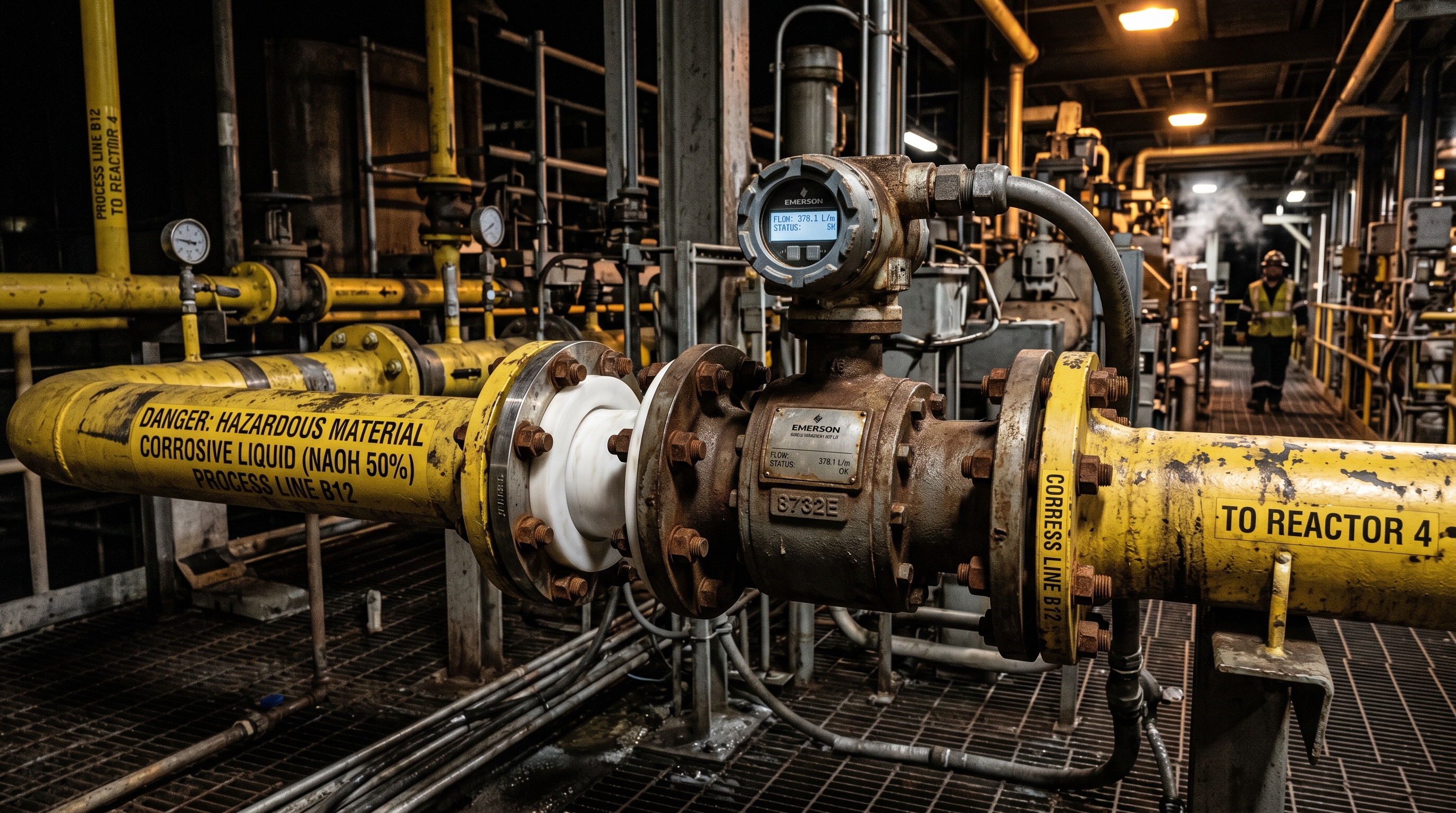

| Hóa chất ăn mòn, nhiệt độ cao | PTFE, PFA | Hastelloy, titan, tantali, bạch kim tùy hóa chất |
| Thực phẩm | PTFE, PFA, kết nối vệ sinh | Inox 316L |
Tra bảng tương thích hóa chất cho nồng độ, nhiệt độ cụ thể trước khi chốt.

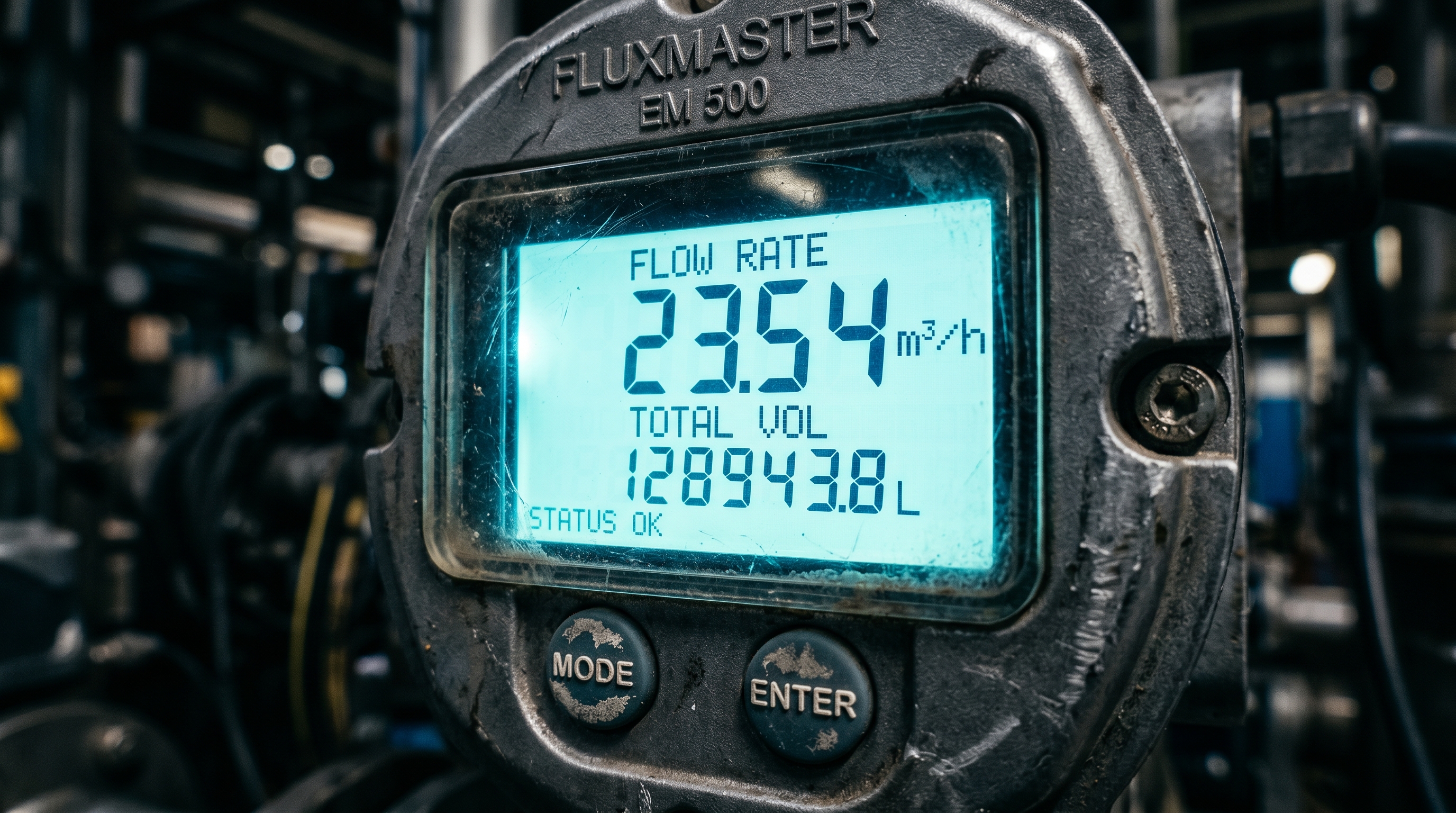

Bộ chuyển đổi
- Gắn liền: gọn, phổ biến.
- Tách rời: khi đầu đo ở hố van ngập nước, nhiệt độ cao, rung, khó tiếp cận để đọc màn hình.
- Tín hiệu: 4-20 mA, xung cho bộ đếm, Modbus RS-485 để đọc cả tổng lưu lượng và chẩn đoán.
- Nguồn: AC hoặc DC; trạm xa dùng pin cần phiên bản tiết kiệm năng lượng.

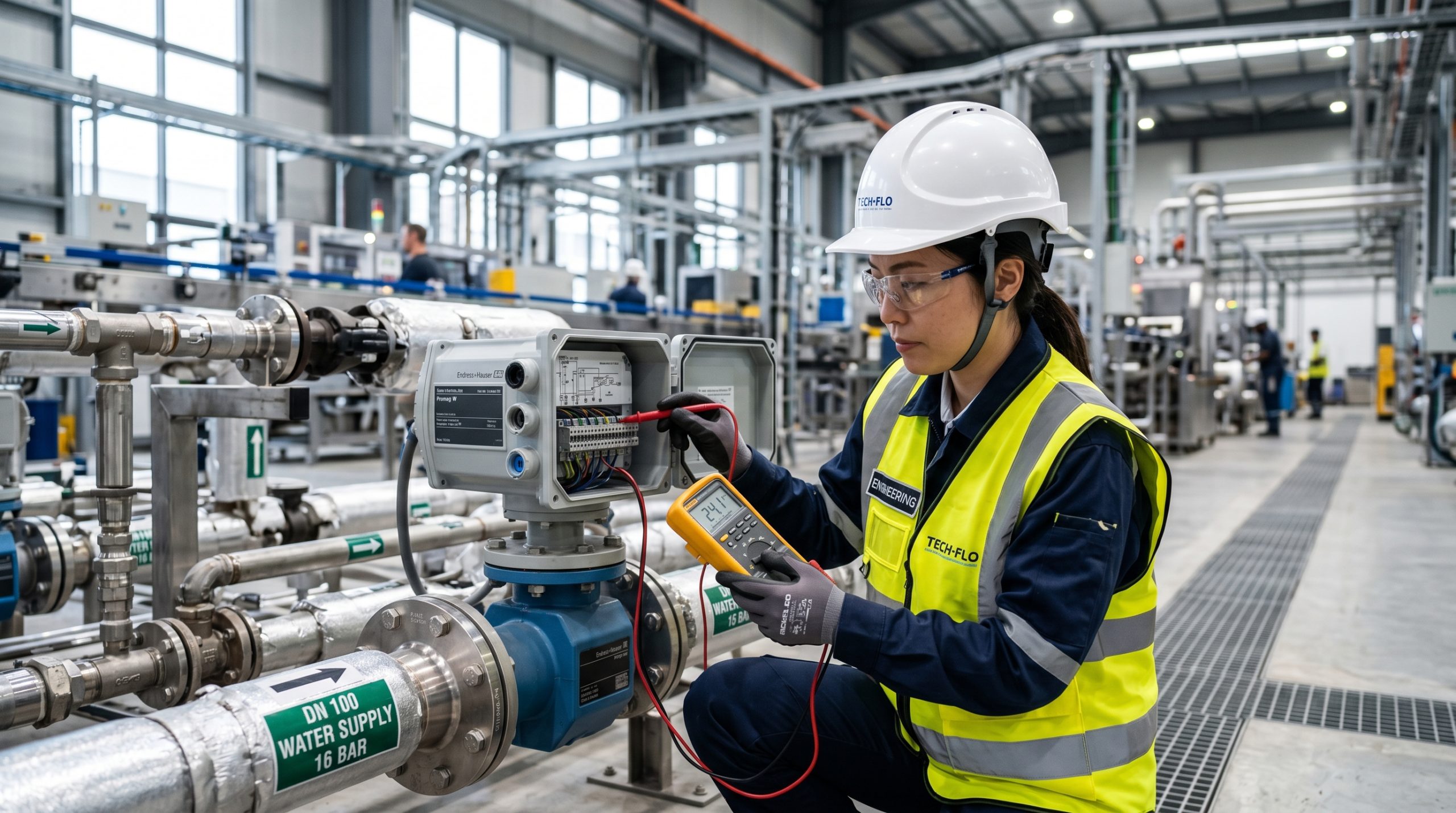

Kiểm tra khi lắp
- Hướng mũi tên trên thân trùng chiều dòng chảy.
- Ống luôn đầy; trục điện cực nằm ngang.
- Vòng nối đất với ống nhựa hoặc ống có lót cách điện.
- Thông số đường kính, hệ số hiệu chuẩn trên nhãn trùng cài đặt bộ chuyển đổi.
- Kiểm tra lưu lượng hiển thị bằng 0 khi đóng van và ống đầy.
Câu hỏi thường gặp
MSF-EM có đo được dầu không?
Không, dầu không dẫn điện. Dùng tuabin MSF-LT hoặc bánh răng ovan.
Giá phụ thuộc gì?
Đường kính, lớp lót, điện cực, kiểu bộ chuyển đổi, chứng nhận. Xem đồng hồ điện từ giá bao nhiêu và tổng quan đồng hồ MOSE.
