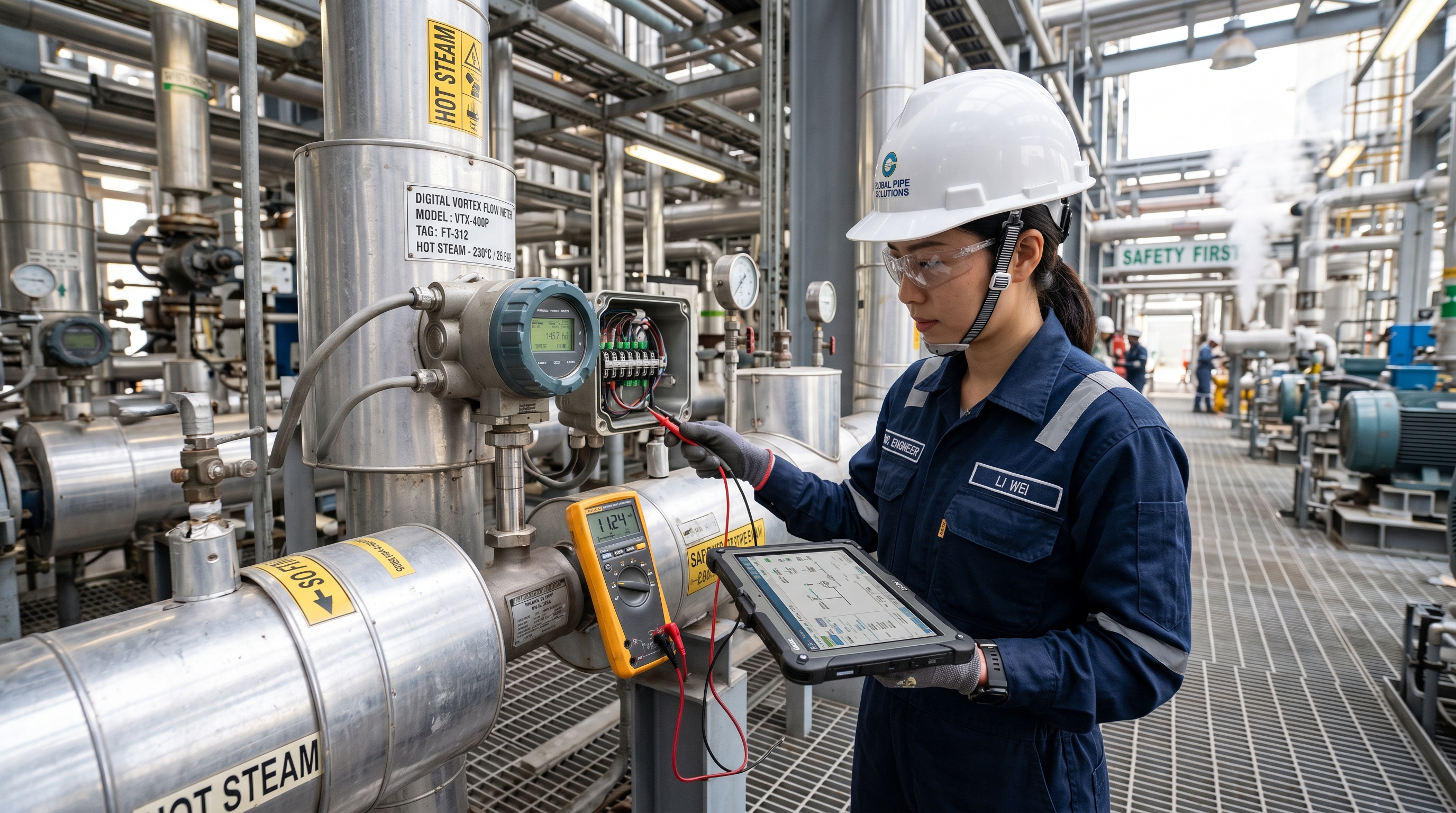

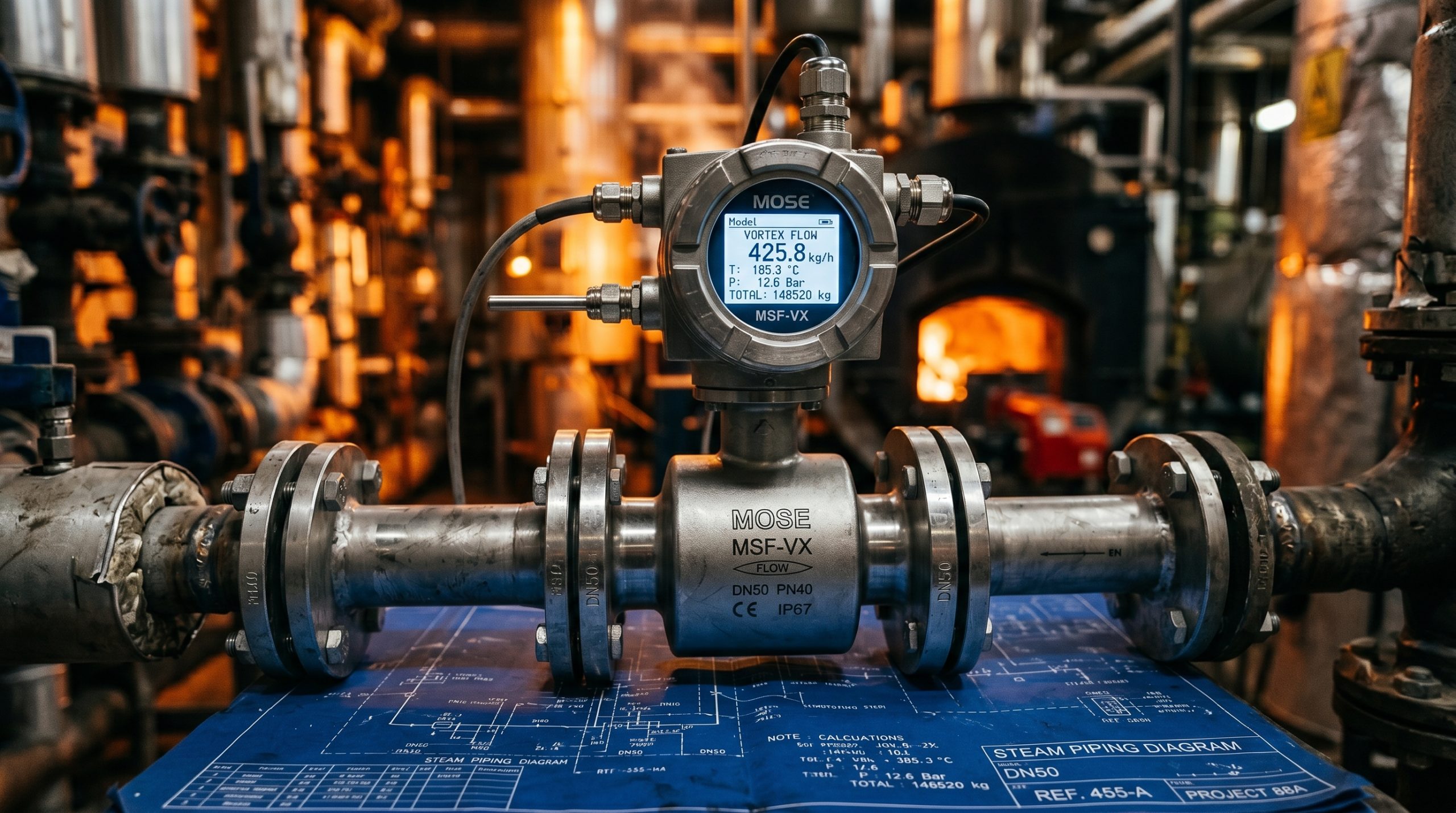

Hơi nước là “nhiên liệu đắt nhất” trong nhiều nhà máy thực phẩm, dệt nhuộm, giấy, hóa chất, và cũng là thứ ít được đo nhất. Đồng hồ vortex là công nghệ phổ biến cho đo hơi và khí vì không có bộ phận chuyển động, chịu nhiệt độ cao. MOSE MSF-VX là dòng đồng hồ vortex có tùy chọn bù áp suất, nhiệt độ. Bài này giải thích nguyên lý, vì sao phải bù, cách tính lưu lượng khối lượng hơi, lắp đặt và các lỗi thường gặp.
Nguyên lý
Mục lục

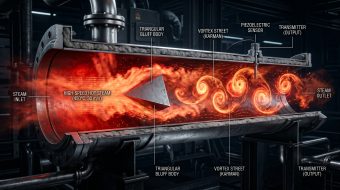

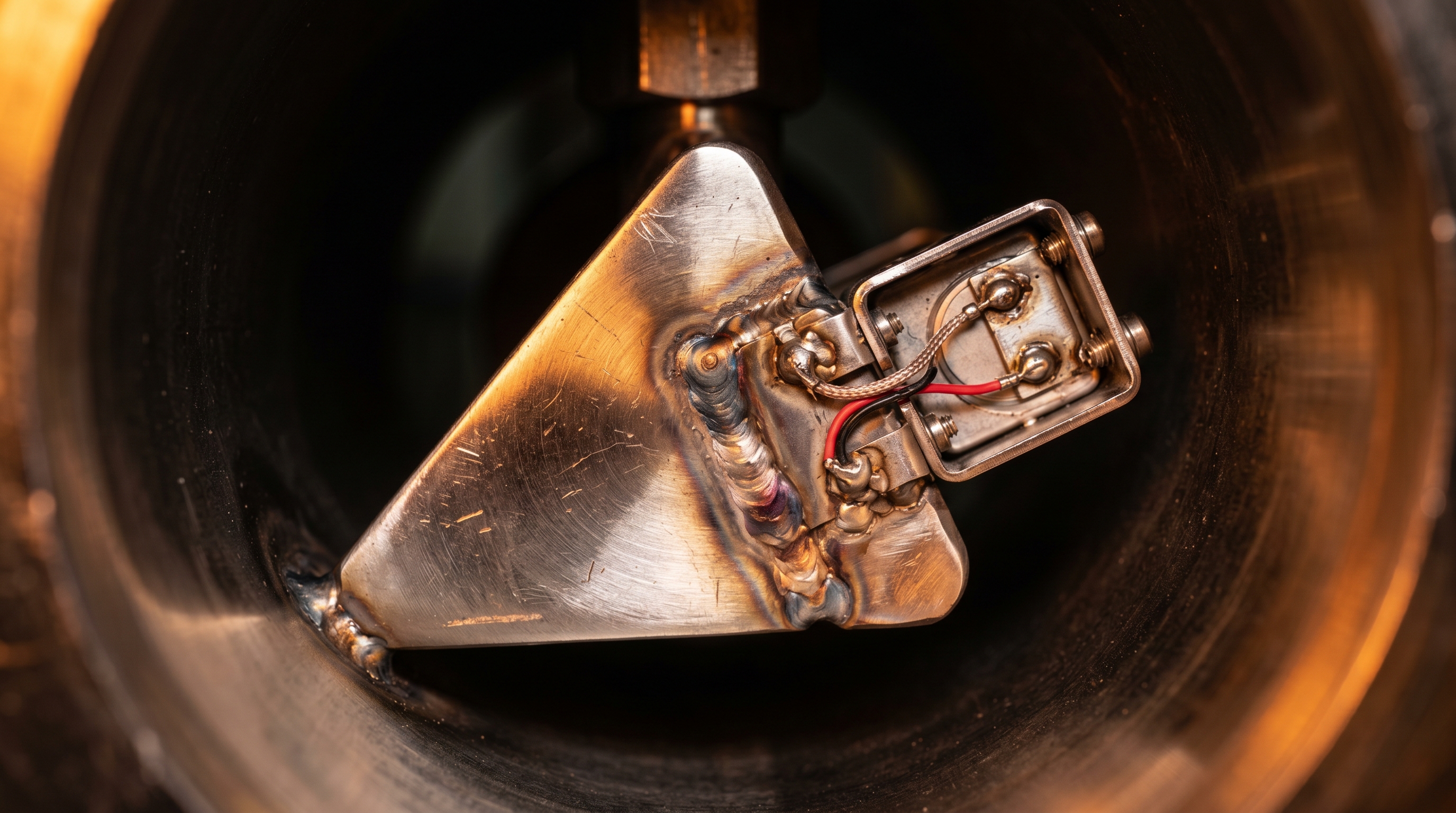

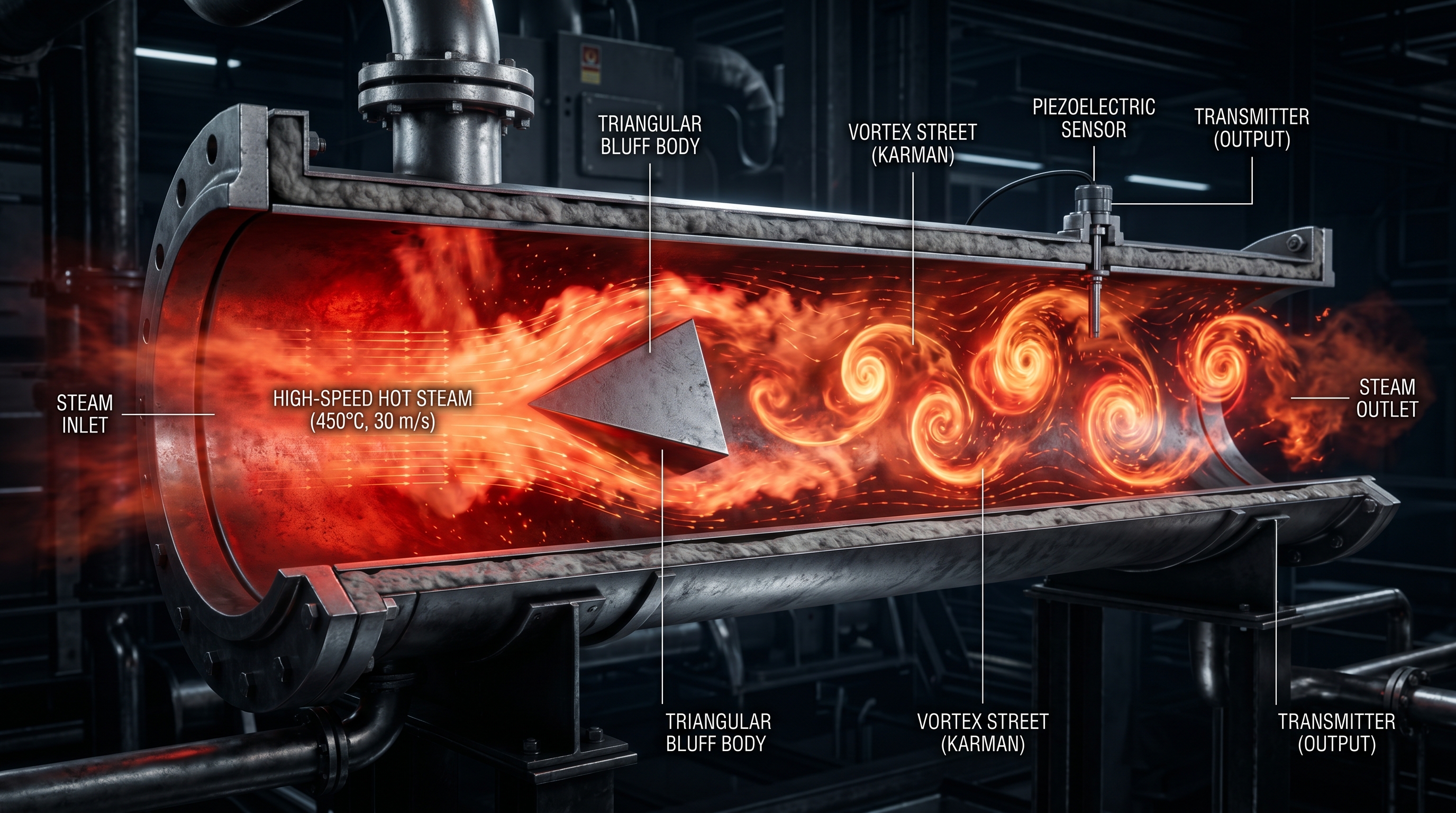

Một vật cản (bluff body) đặt ngang dòng chảy tạo ra các xoáy tách luân phiên hai bên (dãy xoáy Kármán). Trong một dải vận tốc nhất định, tần số tách xoáy tỉ lệ thuận với vận tốc dòng chảy. Cảm biến (thường là áp điện) đếm tần số này, nhân với hệ số K của đồng hồ để ra lưu lượng thể tích ở điều kiện làm việc.
Giới hạn quan trọng: dưới một vận tốc tối thiểu (số Reynolds thấp), xoáy không tách đều và đồng hồ không đo được. Vì vậy vortex có ngưỡng cắt lưu lượng thấp; với dải lưu lượng rất rộng (ví dụ hơi ban đêm rất ít), cần kiểm tra lưu lượng nhỏ nhất có nằm trong dải đo không.
Vì sao phải bù áp suất, nhiệt độ
Vortex đo thể tích ở điều kiện làm việc. Với hơi và khí, khối lượng riêng thay đổi mạnh theo áp suất và nhiệt độ, mà nhà máy cần biết khối lượng (kg/h, tấn/h). Lưu lượng khối lượng = lưu lượng thể tích × khối lượng riêng.
- Hơi bão hòa: áp suất và nhiệt độ liên hệ chặt chẽ, chỉ cần bù theo một trong hai (thường là áp suất) để tra khối lượng riêng.
- Hơi quá nhiệt: phải bù cả áp suất và nhiệt độ.
- Khí: bù áp suất và nhiệt độ để quy về lưu lượng chuẩn (Nm³/h) hoặc khối lượng.
Ví dụ hơi bão hòa ở khoảng 8 bar(g), tức khoảng 9 bar tuyệt đối, khối lượng riêng khoảng 4,7 kg/m³. Nếu áp suất thực giảm xuống 6 bar(g) mà đồng hồ vẫn tính theo 8 bar(g), lưu lượng khối lượng sẽ bị tính cao lên khoảng 25% (khối lượng riêng hơi bão hòa ở 7 bar tuyệt đối chỉ khoảng 3,7 kg/m³). Đây là lý do đồng hồ không bù cho hơi gần như vô dụng khi áp suất thay đổi.
Hơi ướt

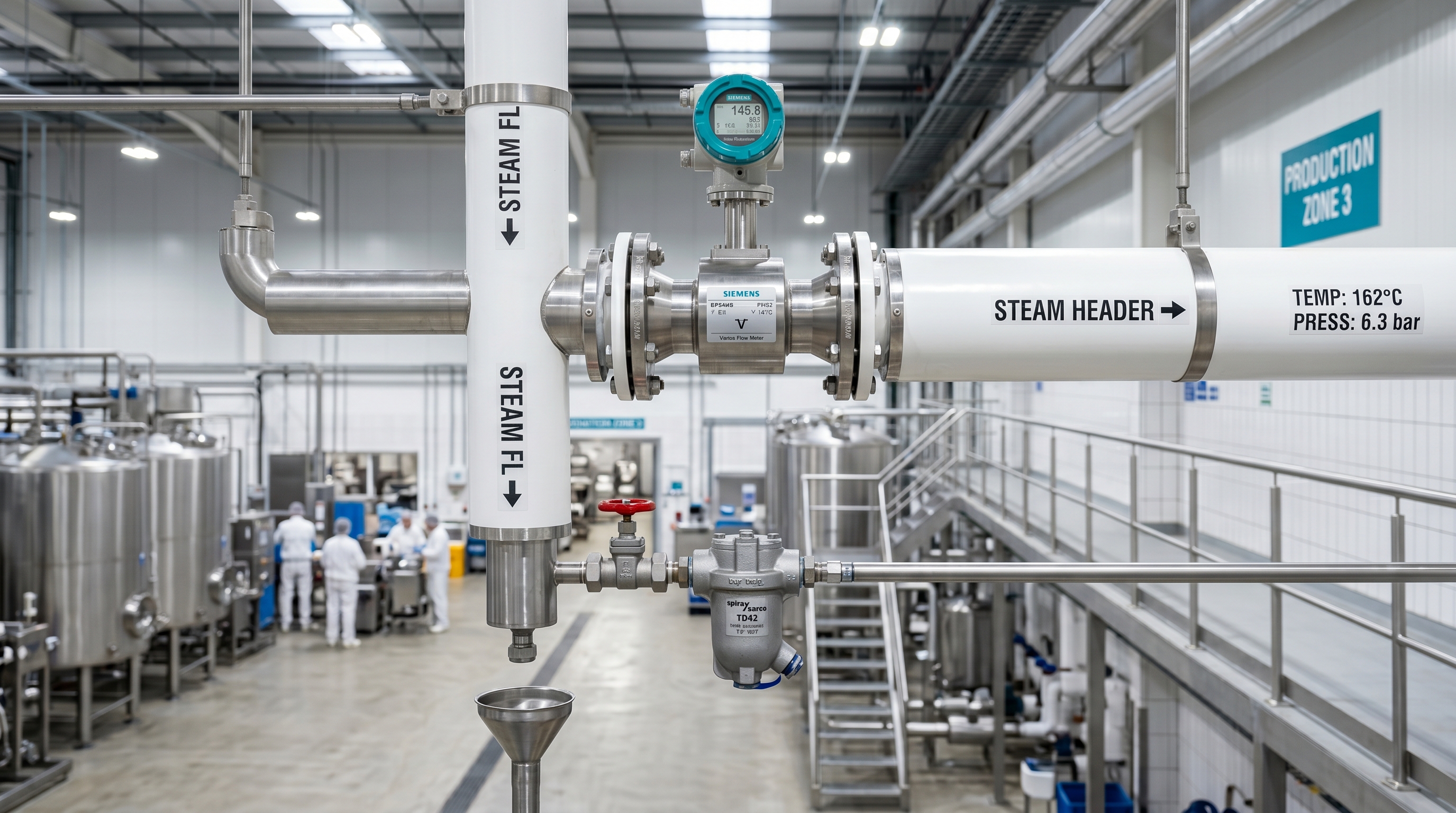

Hơi bão hòa trong thực tế thường mang theo nước ngưng. Nước ngưng làm sai số và có thể gây va đập làm hỏng vật cản. Lắp bẫy hơi, bộ tách ẩm phía trước, đảm bảo đường ống thoát nước ngưng tốt.
Lắp đặt
- Đoạn ống thẳng: vortex nhạy với biên dạng dòng chảy; cần đoạn ống thẳng phía trước dài hơn đồng hồ điện từ, đặc biệt sau co đôi, van điều khiển. Lấy theo hướng dẫn của hãng.
- Vị trí lấy áp, nhiệt: đặt phía sau đồng hồ theo khoảng cách khuyến nghị để không làm nhiễu dòng chảy vào đồng hồ.
- Không lắp sau van điều khiển gần: dòng xoáy và giảm áp làm sai số.
- Rung đường ống: rung mạnh có thể tạo tín hiệu giả; chọn vị trí ít rung, có giá đỡ.

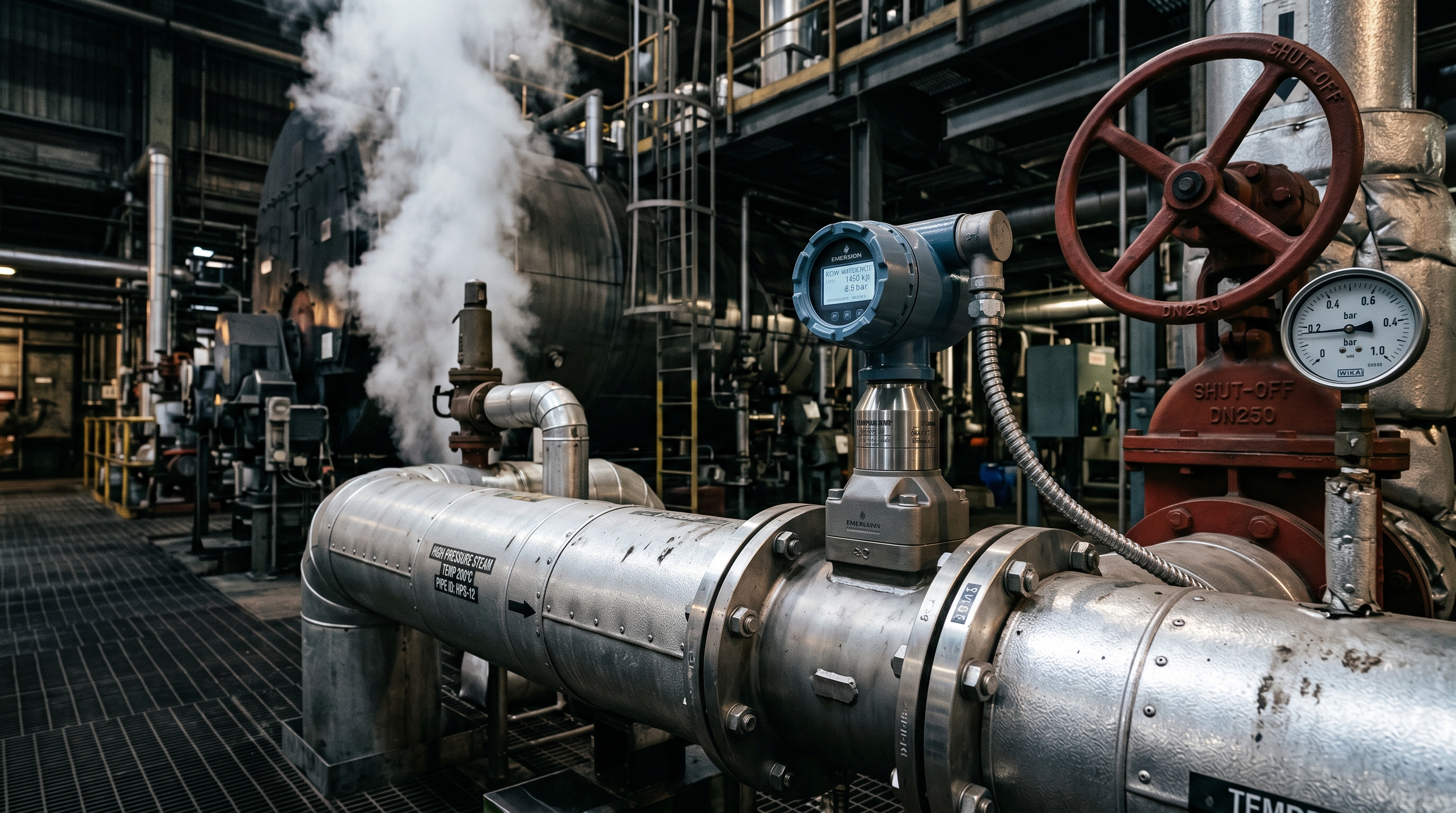

- Hơi nóng: đặt bộ điện tử sang bên hoặc tách rời, không để nhiệt bốc thẳng lên; bọc cách nhiệt đường ống nhưng không bọc phần cổ và bộ điện tử.
- Đường kính: chọn theo vận tốc, có khi nhỏ hơn ống chính để có vận tốc đủ ở lưu lượng thấp.
Xử lý sự cố
| Hiện tượng | Nguyên nhân thường gặp |
|---|---|
| Có lưu lượng khi van đóng | Rung đường ống tạo tín hiệu giả; chỉnh độ nhạy, ngưỡng cắt |
| Về 0 khi lưu lượng thấp | Dưới vận tốc tối thiểu; đồng hồ quá lớn so với tải |
| Lưu lượng hơi cao bất thường | Sai cài đặt bù, sai đơn vị áp suất (tương đối và tuyệt đối) |
| Số đo dao động | Thiếu ống thẳng, hơi ướt, xung áp |
Xem thêm: hướng dẫn chọn đồng hồ đo lưu lượng hơi (vortex, orifice).
Câu hỏi thường gặp
Vortex đo được chất lỏng không?
Được với chất lỏng sạch, độ nhớt thấp. Với nước, đồng hồ điện từ thường phù hợp hơn. Xem đồng hồ điện từ MOSE MSF-EM.
Đo hơi để làm gì?
Tính chi phí hơi theo khu vực, đánh giá hiệu suất lò hơi (so với nhiên liệu), phát hiện rò rỉ, bẫy hơi hỏng. Xem tổng quan đồng hồ MOSE và so sánh turbine, vortex, oval gear.
