Turbine, vortex và bánh răng ovan (oval gear) là ba công nghệ đo lưu lượng hay được đặt cạnh nhau khi chọn đồng hồ cho dầu, nhiên liệu, hơi và chất lỏng công nghiệp. Mỗi loại có điểm mạnh rõ ràng và có những môi chất mà nó gần như không dùng được. Bài này so sánh turbine, vortex và oval gear theo nguyên lý, ảnh hưởng của độ nhớt, dải đo, bảo trì và chi phí vòng đời.

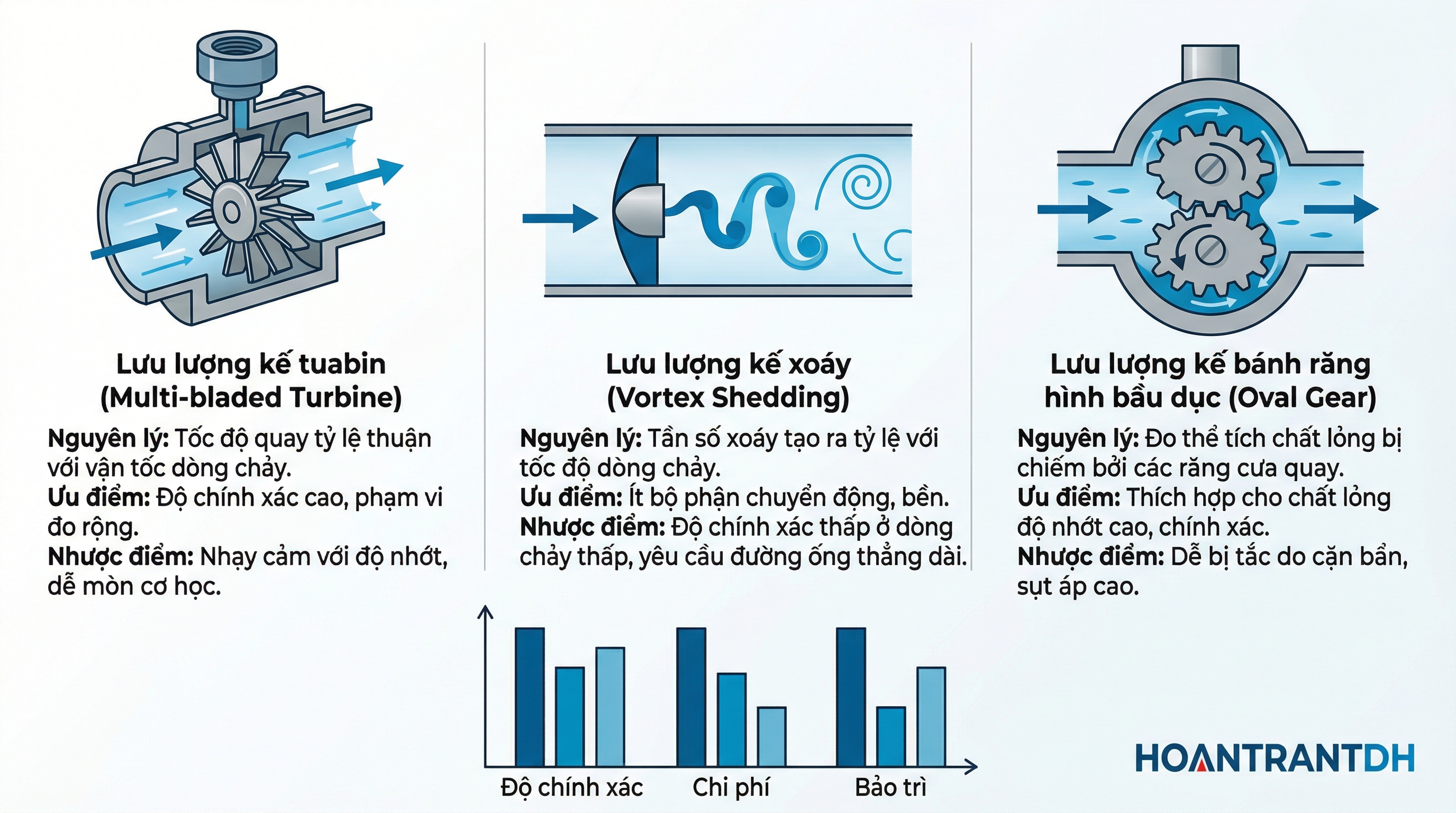

Nguyên lý ngắn gọn
Mục lục
- Turbine: dòng chảy làm quay cánh, tốc độ quay tỉ lệ vận tốc. Đo thể tích.
- Vortex: vật cản tạo xoáy luân phiên, tần số xoáy tỉ lệ vận tốc. Không có bộ phận chuyển động. Đo thể tích, cần bù để ra khối lượng với hơi, khí.
- Bánh răng ovan (thể tích dương): hai bánh răng ovan ăn khớp, mỗi vòng quay chuyển một thể tích cố định. Đo thể tích trực tiếp.
So sánh
| Tiêu chí | Turbine | Vortex | Oval gear |
|---|---|---|---|
| Môi chất | Lỏng sạch ít nhớt, khí | Hơi, khí, lỏng sạch ít nhớt | Lỏng sạch, kể cả rất nhớt (dầu, mật, nhựa) |
| Ảnh hưởng độ nhớt | Lớn: hệ số K thay đổi theo độ nhớt | Có ở số Reynolds thấp | Nhỏ; độ nhớt cao còn giảm rò qua khe, tăng độ chính xác |
| Lưu lượng thấp | Khá | Kém: có vận tốc tối thiểu | Tốt |
| Yêu cầu ống thẳng | Có | Có, khá dài | Hầu như không |
| Bộ phận chuyển động | Có (cánh, ổ) | Không | Có (bánh răng, trục) |
| Sụt áp | Trung bình | Thấp đến trung bình | Cao hơn, tăng theo độ nhớt |
| Chất bẩn, hạt | Kém, cần lọc | Chịu được tốt hơn | Kém, cần lọc; hạt có thể làm kẹt |
| Nhiệt độ cao, hơi | Hạn chế | Tốt | Hạn chế |

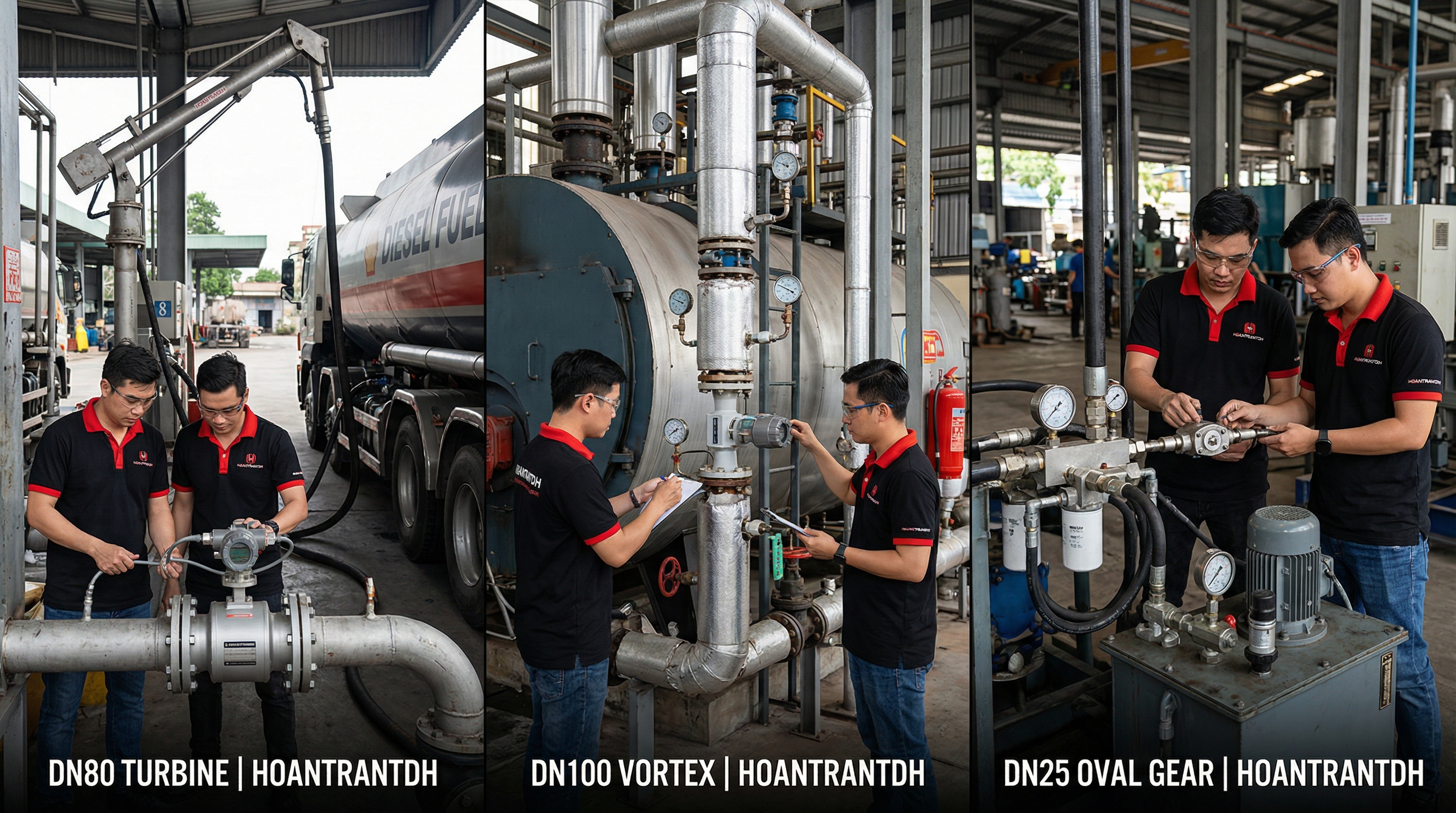

Chọn theo ứng dụng
| Ứng dụng | Thường chọn |
|---|---|
| Hơi nước | Vortex |
| Khí nén, khí công nghiệp | Vortex, turbine khí |
| Dầu DO, dầu FO đã gia nhiệt, dầu thủy lực | Oval gear |
| Nhiên liệu nhẹ, dung môi, nước sạch | Turbine |
| Mật rỉ, nhựa, keo, chất rất nhớt | Oval gear |
| Định lượng theo mẻ cần chính xác | Oval gear (lỏng nhớt), turbine (lỏng loãng), hoặc Coriolis nếu ngân sách cho phép |

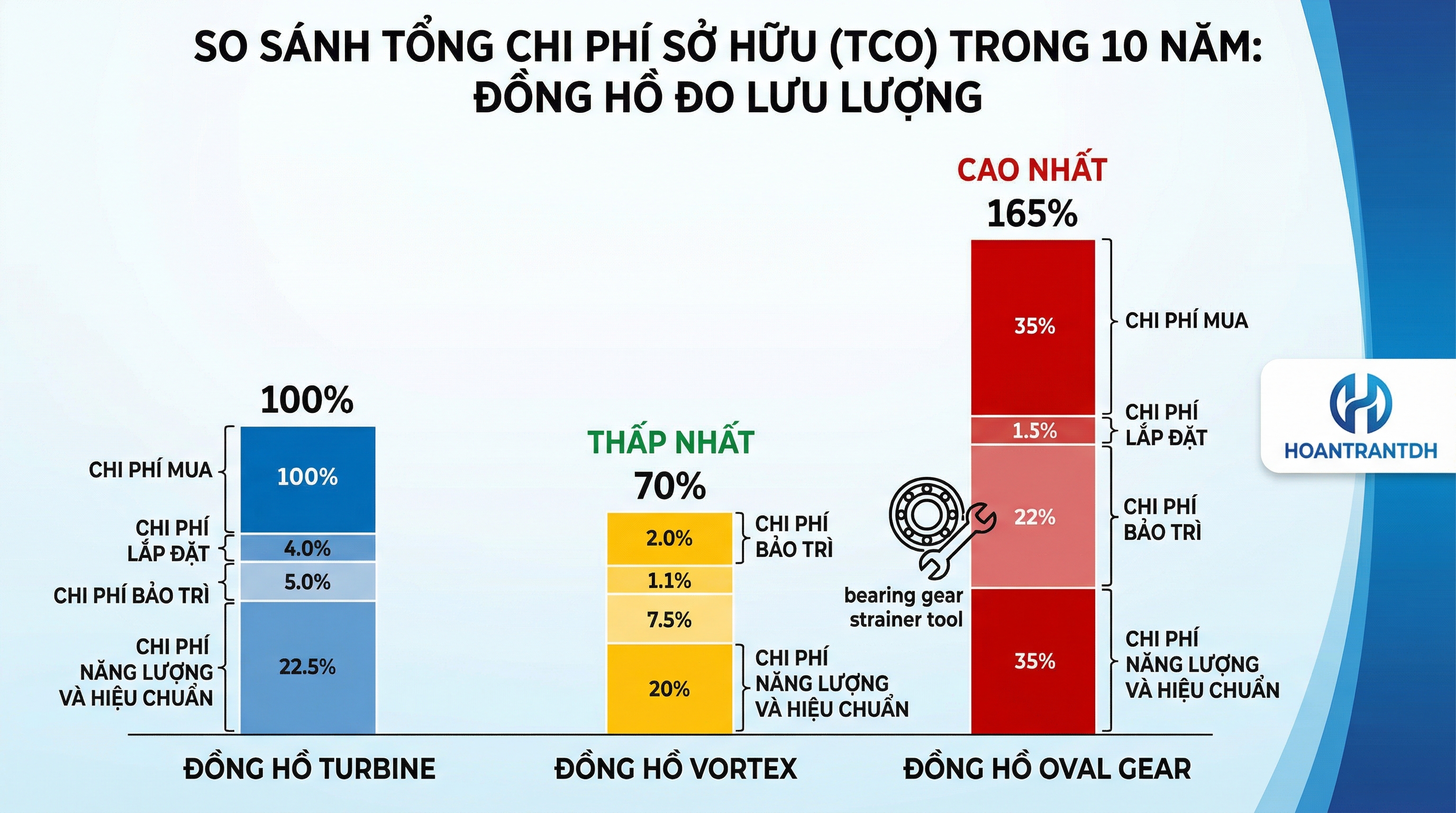

Chi phí vòng đời
Giá mua chỉ là một phần. Cần tính: bộ lọc và thay lọc (turbine, oval gear), thay ổ, bánh răng theo thời gian, hiệu chuẩn định kỳ, điện năng bơm do sụt áp, và chi phí dừng máy khi hỏng. Vortex không có bộ phận chuyển động nên bảo trì thấp, nhưng nếu lưu lượng thực tế hay xuống dưới ngưỡng đo được thì dữ liệu mất giá trị. Oval gear chính xác với dầu nhớt nhưng sụt áp và mòn cơ khí. Lựa chọn tốt nhất là loại phù hợp môi chất ngay từ đầu.
Xem thêm: Đồng hồ đo lưu lượng siêu âm kẹp ống giá bao nhiêu? Bảng giá 2026, đo lưu lượng hơi nước bằng vortex và orifice.
Câu hỏi thường gặp
Turbine đo dầu được không?
Được với dầu ít nhớt và độ nhớt ổn định; nếu độ nhớt thay đổi theo nhiệt độ, hệ số K thay đổi và sai số tăng. Dầu nhớt nên dùng oval gear.
Có công nghệ nào thay cả ba?
Coriolis đo được hầu hết chất lỏng, khí với độ chính xác cao, nhưng đắt và nặng ở đường kính lớn. Xem so sánh công nghệ đo lưu lượng, đồng hồ turbine, hiệu chuẩn flow meter.
