Đo Lưu Lượng Khí Nén Compressed Air Flow Meter [2026]
![Đo Lưu Lượng Khí Nén Compressed Air Flow Meter [2026]](https://hoantrantdh.com/wp-content/uploads/2026/04/3-two-engineers-auditing-compressed-air-flow-scaled.jpg)
Đo Lưu Lượng Khí Nén Compressed Air Flow Meter: Tiết Kiệm Năng Lượng
Mục lục
Mục Lục
1. Giới Thiệu Đo Lưu Lượng Khí Nén
2. Tại Sao Cần Đo Khí Nén
3. Vortex Flow Meter Cho Khí Nén
4. Thermal Mass Flow Meter
5. Turbine Và Công Nghệ Khác
6. Lựa Chọn Công Nghệ Phù Hợp
7. Lắp Đặt Và Audit Năng Lượng
8. Tiết Kiệm Chi Phí Và FAQ
Giới Thiệu Đo Lưu Lượng Khí Nén
Đo lưu lượng khí nén compressed air flow meter giúp tiết kiệm năng lượng 20-40% chi phí vận hành nhà máy. HOANTRANTDH cung cấp giải pháp đo lưu lượng khí nén compressed air flow meter từ vortex, thermal mass, turbine phù hợp áp suất 6-10 bar. Khí nén là năng lượng đắt nhất nhà máy $0.02-0.04/m³, rò rỉ thất thoát 30-50% sản lượng máy nén. Đo lưu lượng phát hiện rò rỉ, audit năng lượng, tính phí nội bộ.
Đo lưu lượng khí nén compressed air flow meter yêu cầu đo mass flow rate kg/h hoặc Nm³/h ở điều kiện chuẩn 0°C 1.013 bar. Khí nén áp suất nhiệt độ thay đổi nên cần bù nhiệt độ áp suất chuyển actual volume sang standard volume. Vortex thermal mass đo trực tiếp mass không cần bù, turbine đo volume cần bù. Độ chính xác ±1-2% đủ cho audit năng lượng, ±0.5-1% cho custody transfer tính phí.
HOANTRANTDH tư vấn đo lưu lượng khí nén compressed air flow meter audit năng lượng: đo tổng sản lượng máy nén, đo từng phân xưởng tính phí nội bộ, đo thiết bị tiêu thụ lớn, portable audit phát hiện rò rỉ. Tiết kiệm 20-40% chi phí điện máy nén, ROI 6-18 tháng. Kết nối SCADA giám sát real-time.
Bảng 1: So Sánh Công Nghệ Đo Khí Nén
| Tiêu chí | Vortex | Thermal Mass | Turbine |
| Nguyên lý | Xoáy von Karman | Nhiệt đối lưu | Rotor quay |
| Đo mass/volume | Volume cần bù | Mass trực tiếp | Volume cần bù |
| Độ chính xác | ±1-2% | ±1-2% | ±0.5-1% |
| Áp suất | 3-40 bar | 1-40 bar | 3-40 bar |
| Sụt áp | 0.5-1.5 bar | 0.1-0.3 bar | 0.3-1 bar |
| Chi phí | Trung bình | Cao nhất | Thấp nhất |
| Bảo trì | Không | Ít | Thay bearing |
Tại Sao Cần Đo Khí Nén
Đo lưu lượng khí nén compressed air flow meter phát hiện rò rỉ thất thoát lớn nhất nhà máy. Khí nén rò rỉ 30-50% sản lượng qua khớp nối lỏng, ống dẫn hỏng, đầu nối nhanh, van điện từ hỏng. Rò rỉ 10 mm lỗ thất thoát 500-1000 m³/ngày tương đương $300-600/tháng chi phí điện lãng phí. Đo lưu lượng so sánh ban đêm không sản xuất phát hiện baseline leakage, cao bất thường có rò rỉ lớn cần sửa.
Audit năng lượng đo lưu lượng khí nén compressed air flow meter đánh giá hiệu suất hệ thống. Specific power kW/(m³/min) đánh giá máy nén: tốt <6 kW, trung bình 6-8 kW, kém >8 kW. Đo áp suất nhiệt độ độ ẩm tính actual power consumption. Phát hiện vận hành không tối ưu: áp suất quá cao >8 bar lãng phí, nhiệt độ cao >40°C hiệu suất thấp, nhiều máy chạy không tải.
Tính phí nội bộ đo lưu lượng khí nén compressed air flow meter khuyến khích tiết kiệm. Đo từng phân xưởng dây chuyền sản xuất, tính chi phí $0.02-0.04/m³. Phân xưởng tiết kiệm được thưởng, lãng phí bị phạt. Tạo văn hóa tiết kiệm năng lượng toàn nhà máy. ROI dự án đo lưu lượng 6-18 tháng nhờ tiết kiệm điện máy nén 20-40%.
Bảng 2: Chi Phí Rò Rỉ Khí Nén
| Đường kính lỗ | Thất thoát (m³/h) | Điện lãng phí (kW) | Chi phí ($/năm) |
| 3 mm | 20-40 | 3-6 | $2,600-5,200 |
| 5 mm | 60-100 | 9-15 | $7,800-13,000 |
| 10 mm | 240-400 | 36-60 | $31,000-52,000 |
| 15 mm | 540-900 | 80-135 | $70,000-117,000 |
| 20 mm | 960-1600 | 144-240 | $125,000-208,000 |
Vortex Flow Meter Cho Khí Nén
Vortex flow meter phổ biến nhất đo lưu lượng khí nén compressed air flow meter do không bộ phận chuyển động, không bảo trì, chi phí trung bình. Nguyên lý: bluff body tạo xoáy von Karman, tần số Hz tỷ lệ vận tốc khí. Sensor áp điện hoặc capacitive phát hiện xoáy. Đo volume m³/h, transmitter bù nhiệt độ áp suất chuyển Nm³/h standard volume. Độ chính xác ±1-2% đủ audit năng lượng.
Đo lưu lượng khí nén compressed air flow meter vortex yêu cầu áp suất 3-40 bar, vận tốc 3-40 m/s, Reynolds number >10,000 tạo xoáy ổn định. Ống DN25-DN300, sụt áp 0.5-1.5 bar chấp nhận được. Không phù hợp vận tốc thấp <3 m/s, ống nhỏ <DN25. Đoạn thẳng 15D upstream/5D downstream. Temperature sensor PT100 RTD, pressure sensor 4-20mA bù nhiệt độ áp suất tích hợp transmitter.
Ứng dụng vortex đo lưu lượng khí nén compressed air flow meter: đo tổng sản lượng máy nén DN200-DN300, đo phân phối phân xưởng DN80-DN150, đo dây chuyền sản xuất DN50-DN100. HOANTRANTDH cung cấp vortex Yokogawa digitalYEWFLO, Endress+Hauser Prowirl chuyên khí nén áp suất cao 40 bar, temperature compensation, totalizer Nm³.
Thermal Mass Flow Meter
Thermal mass flow meter đo trực tiếp mass flow rate kg/h đo lưu lượng khí nén compressed air flow meter không cần bù nhiệt độ áp suất. Nguyên lý: hai sensor nhiệt RTD, một đốt nóng, đo chênh lệch nhiệt độ tỷ lệ mass flow. Độ chính xác ±1-2%, rangedown rộng 1:100 đo lưu lượng thấp tốt. Insertion lắp ống lớn DN200-DN2000 tiết kiệm, inline DN15-DN200 chính xác hơn.
Đo lưu lượng khí nén compressed air flow meter thermal mass ưu điểm không sụt áp đáng kể 0.1-0.3 bar, đo mass trực tiếp không cần áp suất nhiệt độ sensor phức tạp. Phù hợp đo lưu lượng thấp 0.1-5 m/s, vortex turbine không đo được. Nhược điểm giá cao nhất $3000-8000 DN80, nhạy cảm bẩn bụi cần filter upstream. Độ ẩm cao >80% RH ảnh hưởng sensor nhiệt.
Ứng dụng thermal mass đo lưu lượng khí nén compressed air flow meter: đo ống lớn DN500-DN2000 insertion tiết kiệm chi phí, đo lưu lượng thấp thiết bị dùng ít khí, đo chính xác mass flow không ảnh hưởng áp suất nhiệt độ thay đổi. HOANTRANTDH cung cấp thermal mass Sierra QuadraTherm, Sage Prime insertion inline chuyên khí nén không ẩm.
Bảng 3: Vortex Vs Thermal Mass
| Tiêu chí | Vortex | Thermal Mass |
| Đo mass/volume | Volume cần bù T,P | Mass trực tiếp |
| Sụt áp | 0.5-1.5 bar | 0.1-0.3 bar |
| Vận tốc min | 3 m/s | 0.1 m/s |
| Chi phí DN80 | $1500-3000 | $3000-6000 |
| Bảo trì | Không | Filter upstream |
| Ứng dụng tốt | Audit phổ biến | Lưu lượng thấp |
Turbine Và Công Nghệ Khác
Turbine flow meter đo lưu lượng khí nén compressed air flow meter độ chính xác cao nhất ±0.5-1% phù hợp custody transfer tính phí. Nguyên lý: rotor quay theo dòng khí, tần số Hz tỷ lệ lưu lượng. Bearing đặc biệt chịu khí áp suất cao, tuổi thổ 3-5 năm. Đo volume m³/h cần bù nhiệt độ áp suất chuyển Nm³/h. Chi phí thấp $800-2000 DN80 nhưng cần bảo trì bearing định kỳ.
Coriolis mass flow meter đo lưu lượng khí nén compressed air flow meter độ chính xác ±0.5-1%, đo mass density temperature một thiết bị. Phù hợp khí áp suất cao >10 bar, custody transfer tính phí chính xác. Giá cao nhất $5000-15000 DN80, chỉ dùng ứng dụng yêu cầu độ chính xác cao. Ultrasonic transit time đo volume ±1-2%, clamp-on lắp ống lớn DN300+ không cần cắt ống.
Đo lưu lượng khí nén compressed air flow meter portable audit tạm thời: ultrasonic clamp-on, thermal mass insertion portable, pitot tube traverse. Portable audit phát hiện baseline leakage ban đêm, so sánh trước sau sửa rò rỉ. HOANTRANTDH cho thuê portable ultrasonic Flexim, thermal mass Sierra portable theo ngày tuần tháng audit năng lượng.
Bảng 4: Lựa Chọn Theo Ứng Dụng
| Ứng dụng | Công nghệ khuyến nghị | Lý do |
| Audit năng lượng | Vortex | Không bảo trì, giá rẻ, đủ ±1-2% |
| Tính phí chính xác | Turbine hoặc Coriolis | Độ chính xác ±0.5-1% |
| Ống lớn DN500+ | Thermal mass insertion | Tiết kiệm chi phí lắp đặt |
| Lưu lượng thấp | Thermal mass | Đo được 0.1-5 m/s |
| Portable audit | Ultrasonic clamp-on | Không cần cắt ống, lắp nhanh |
Lựa Chọn Công Nghệ Phù Hợp
Lựa chọn vortex đo lưu lượng khí nén compressed air flow meter khi: audit năng lượng phát hiện rò rỉ, đo tổng sản lượng máy nén, phân phối phân xưởng, độ chính xác ±1-2% chấp nhận, không muốn bảo trì, ngân sách trung bình $1500-3000 DN80. Ứng dụng phổ biến nhất 80% dự án đo khí nén. Áp suất 3-40 bar, vận tốc 3-40 m/s, ống DN25-DN300.
Lựa chọn thermal mass đo lưu lượng khí nén compressed air flow meter khi: đo ống lớn DN500+ insertion tiết kiệm, lưu lượng thấp 0.1-5 m/s, đo mass trực tiếp không cần bù nhiệt độ áp suất, không muốn sụt áp 0.1-0.3 bar, chấp nhận giá cao $3000-6000 DN80. Ứng dụng: ống lớn trunk main, thiết bị dùng ít khí, yêu cầu mass flow chính xác.
Lựa chọn turbine đo lưu lượng khí nén compressed air flow meter khi: custody transfer tính phí nội bộ chính xác ±0.5-1%, ngân sách thấp $800-2000 DN80, chấp nhận bảo trì bearing 3-5 năm. Ứng dụng: tính phí phân xưởng chính xác, billing meter. HOANTRANTDH tư vấn lựa chọn tối ưu dựa trên ứng dụng cụ thể, ngân sách, yêu cầu độ chính xác.
Lắp Đặt Và Audit Năng Lượng

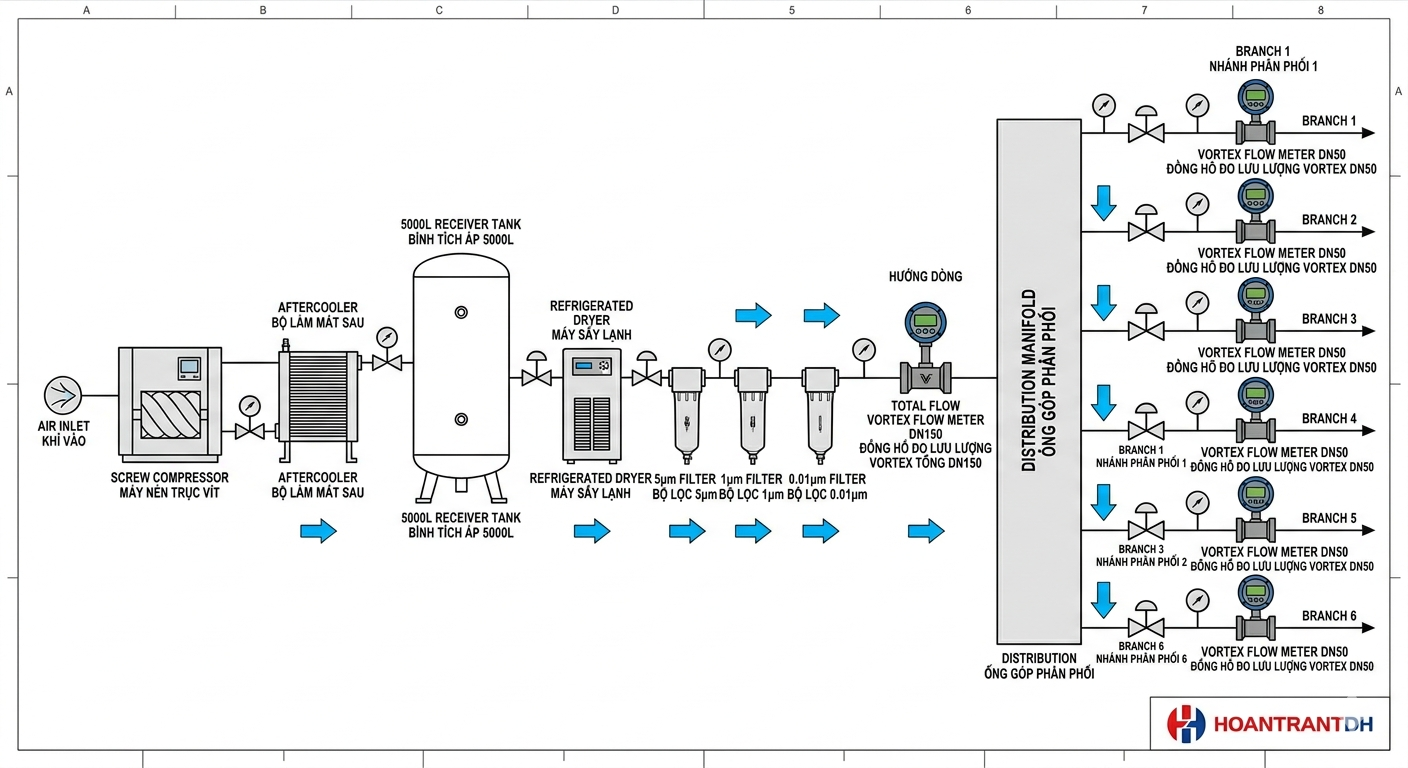

Lắp đặt đo lưu lượng khí nén compressed air flow meter: vị trí sau dryer filter tránh ẩm bụi, đoạn thẳng 15D upstream/5D downstream. Hướng flow arrow trùng dòng chảy, ngang horizontal tốt nhất. Isolation valve cách ly hai đầu bảo trì. Temperature sensor PT100, pressure sensor 4-20mA lắp gần flow meter bù chính xác. Grounding nối đất <10Ω chống tĩnh điện.

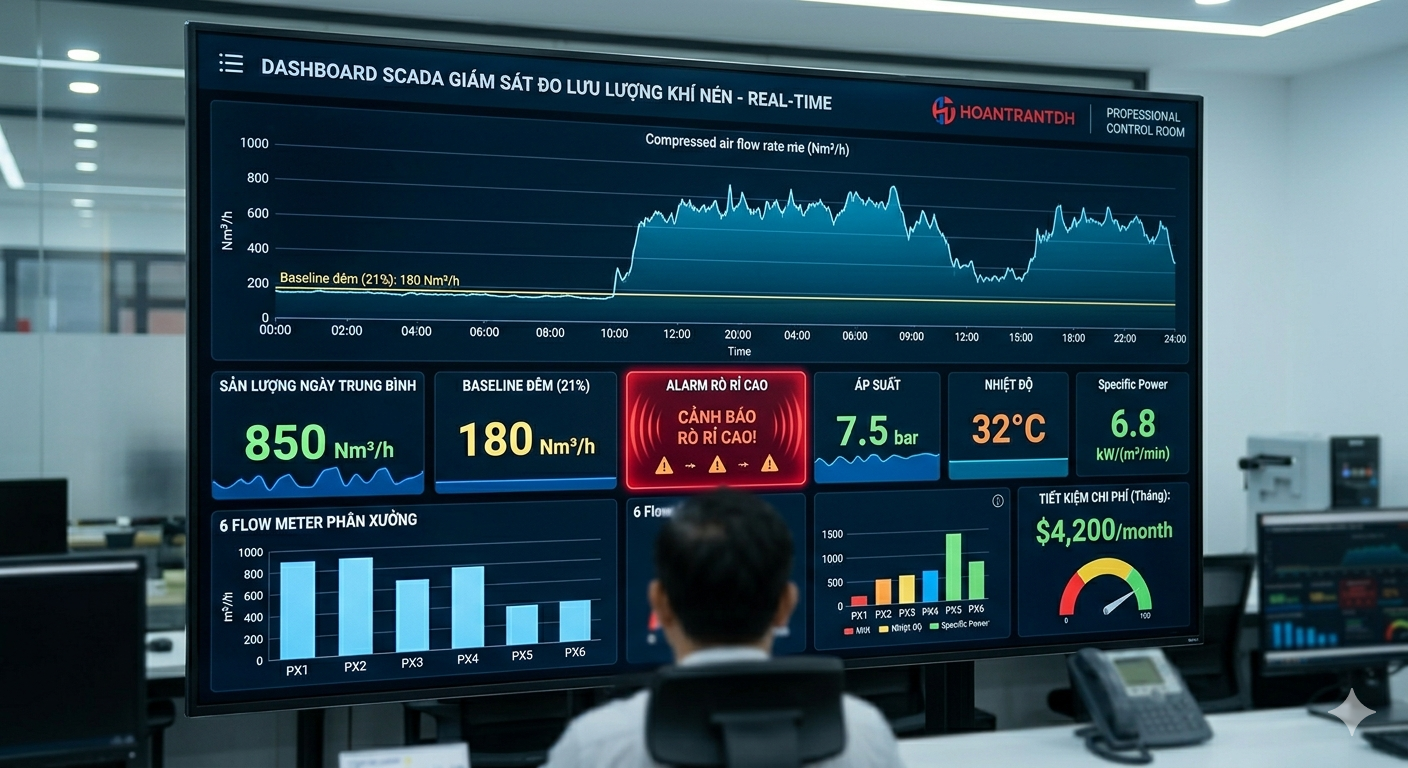

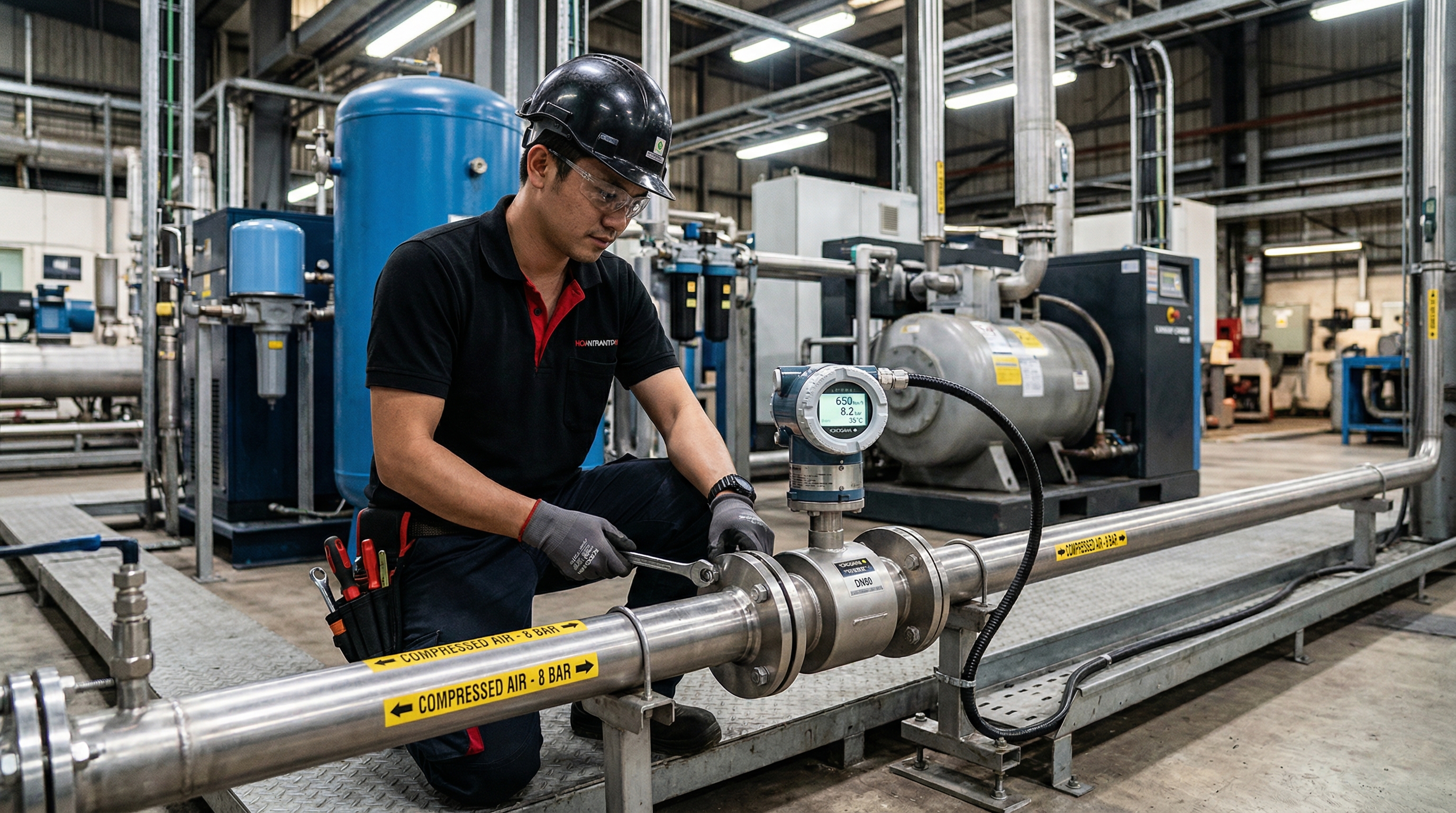

Commissioning đo lưu lượng khí nén compressed air flow meter: cài đặt áp suất làm việc 6-8 bar, nhiệt độ 20-40°C, K-factor calibration certificate. Output scaling 4-20mA tương ứng 0-100% range, totalizer Nm³ engineering unit. Alarm high/low phát hiện bất thường. Kết nối Modbus RS485, Profibus DP, HART tới SCADA PLC DCS. Test commissioning chạy máy nén, kiểm tra đọc ổn định.

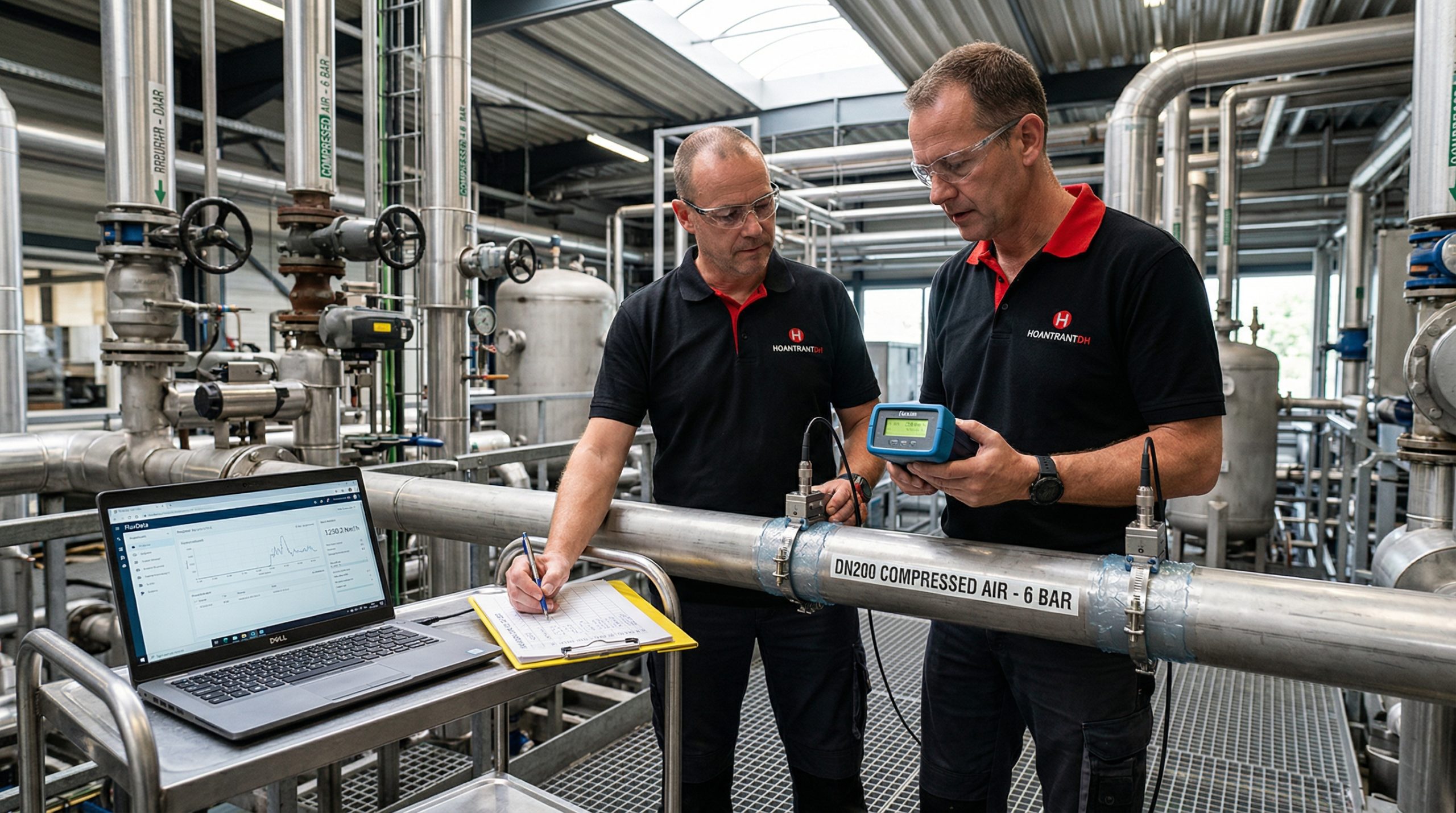

Audit năng lượng đo lưu lượng khí nén compressed air flow meter: đo baseline ban đêm 2-4 giờ sáng không sản xuất phát hiện rò rỉ. Baseline >30% sản lượng ngày có rò rỉ lớn. So sánh trước sau sửa rò rỉ đánh giá hiệu quả. Tính specific power kW/(m³/min) đánh giá hiệu suất máy nén. Phát hiện vận hành không tối ưu: nhiều máy chạy không tải, áp suất quá cao. HOANTRANTDH dịch vụ audit năng lượng toàn diện.
Tiết Kiệm Chi Phí Và FAQ

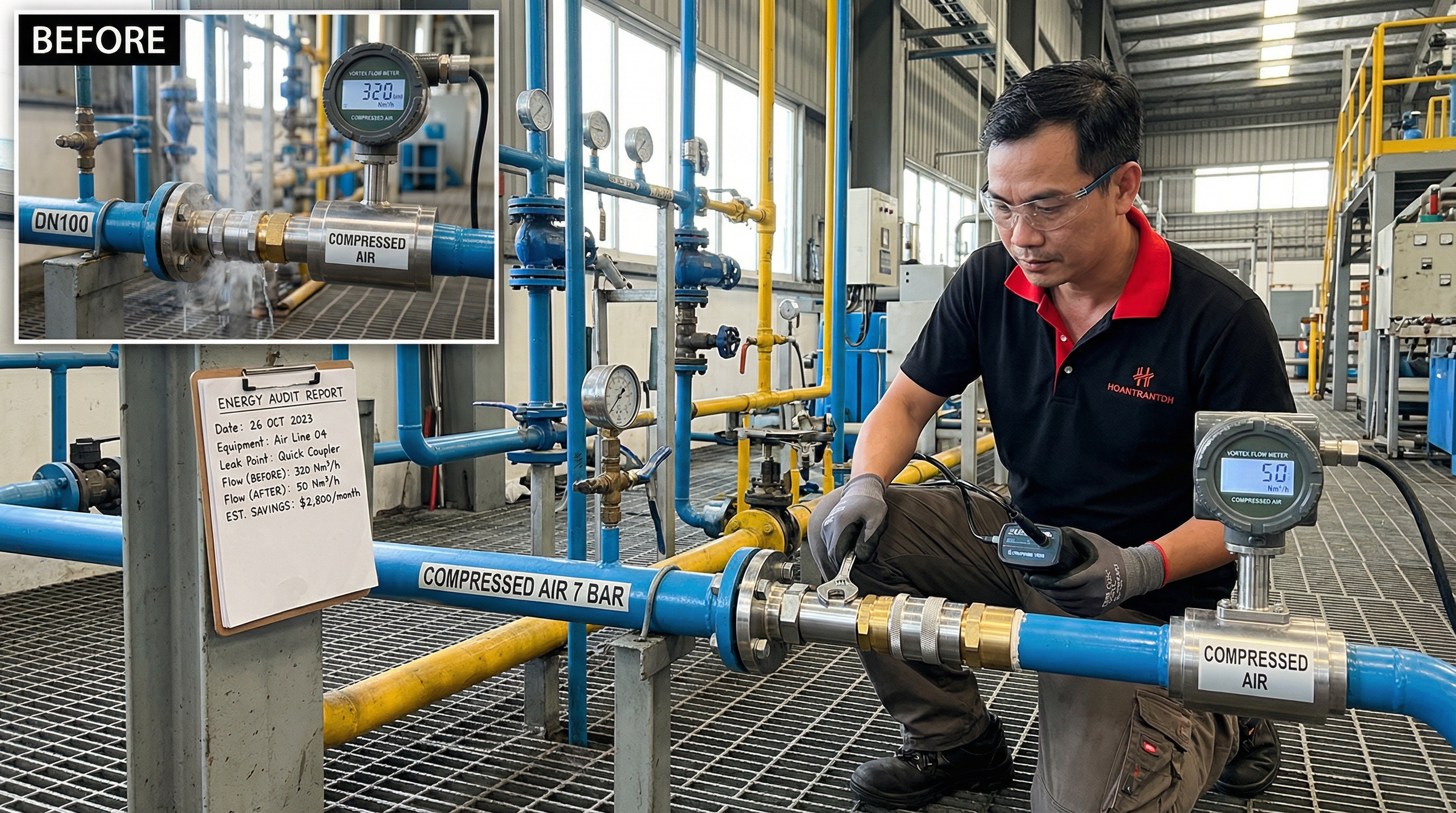

Tiết kiệm chi phí đo lưu lượng khí nén compressed air flow meter: phát hiện rò rỉ 10 mm tiết kiệm $30,000-50,000/năm điện máy nén. Tối ưu áp suất giảm 1 bar tiết kiệm 7-10% điện. Tắt máy nén không sản xuất ban đêm tiết kiệm 20-30% điện. Tính phí nội bộ khuyến khích tiết kiệm 10-20% tiêu thụ. Tổng tiết kiệm 20-40% chi phí khí nén, ROI dự án đo lưu lượng 6-18 tháng.
Đầu tư đo lưu lượng khí nén compressed air flow meter: vortex DN80 $1500-3000, thermal mass DN80 $3000-6000, turbine DN80 $800-2000. Lắp đặt commissioning $500-1000. SCADA integration $1000-2000. Tổng đầu tư $3000-10,000 cho hệ thống đơn giản. Tiết kiệm $20,000-100,000/năm tùy quy mô nhà máy. ROI 6-18 tháng rất tốt. HOANTRANTDH hỗ trợ tính toán ROI chi tiết.
Bảng 5: ROI Dự Án Đo Khí Nén
| Quy mô nhà máy | Đầu tư ($) | Tiết kiệm/năm ($) | ROI (tháng) |
| Nhỏ 100 kW | $5,000-8,000 | $10,000-20,000 | 3-10 |
| Trung bình 500 kW | $15,000-25,000 | $40,000-80,000 | 5-8 |
| Lớn 1000 kW | $30,000-50,000 | $80,000-150,000 | 4-8 |
| Rất lớn 2000+ kW | $60,000-100,000 | $150,000-300,000 | 3-8 |
![Đo Lưu Lượng Khí Nén Compressed Air Flow Meter [2026]](https://hoantrantdh.com/wp-content/uploads/2026/04/6-engineer-fixing-compressed-flowmeter-leak-scaled.jpg)
Câu Hỏi Thường Gặp:
- Công nghệ nào tốt nhất đo lưu lượng khí nén compressed air flow meter?
Vortex tốt nhất cho audit năng lượng phổ biến: không bảo trì, giá rẻ, độ chính xác ±1-2% đủ. Thermal mass tốt cho ống lớn insertion, lưu lượng thấp. Turbine tốt cho custody transfer tính phí chính xác ±0.5-1%. Lựa chọn phụ thuộc ứng dụng, ngân sách. HOANTRANTDH tư vấn đo lưu lượng khí nén compressed air flow meter phù hợp.
- Đo lưu lượng khí nén compressed air flow meter có cần bù nhiệt độ áp suất không?
Có, khí nén volume thay đổi theo nhiệt độ áp suất nên cần bù chuyển actual volume sang standard volume Nm³/h ở 0°C 1.013 bar. Vortex turbine cần temperature sensor PT100, pressure sensor 4-20mA bù tích hợp transmitter. Thermal mass đo mass trực tiếp không cần bù nhưng giá cao hơn. Đo lưu lượng khí nén compressed air flow meter đúng cách cần bù T,P.
- Baseline leakage bao nhiêu là bình thường đo lưu lượng khí nén compressed air flow meter?
Baseline ban đêm 2-4 giờ sáng không sản xuất tốt <15% sản lượng ngày, chấp nhận 15-30%, kém >30% có rò rỉ lớn cần sửa. Ví dụ: sản lượng ngày 1000 m³/h, ban đêm 150 m³/h (15%) tốt. 300 m³/h (30%) có rò rỉ cần sửa. Đo lưu lượng khí nén compressed air flow meter audit phát hiện baseline leakage.
- Sụt áp bao nhiêu chấp nhận đo lưu lượng khí nén compressed air flow meter?
Sụt áp chấp nhận <1 bar cho vortex turbine, <0.3 bar cho thermal mass. Sụt áp càng thấp càng tốt tiết kiệm năng lượng. Chọn DN đủ lớn vận tốc 10-20 m/s, sụt áp 0.3-0.8 bar. Tránh DN quá nhỏ vận tốc >30 m/s sụt áp >2 bar lãng phí điện. Đo lưu lượng khí nén compressed air flow meter thermal mass sụt áp thấp nhất.
- ROI dự án đo lưu lượng khí nén compressed air flow meter bao lâu?
ROI 6-18 tháng rất tốt nhờ tiết kiệm điện máy nén 20-40%. Đầu tư $5,000-50,000 tùy quy mô. Tiết kiệm $10,000-300,000/năm từ phát hiện rò rỉ, tối ưu áp suất, tắt máy ban đêm, tính phí nội bộ. Nhà máy lớn ROI 3-6 tháng. HOANTRANTDH hỗ trợ tính toán ROI đo lưu lượng khí nén compressed air flow meter chi tiết.
Đo lưu lượng khí nén compressed air flow meter tiết kiệm 20-40% chi phí vận hành nhà máy. Vortex tốt nhất audit năng lượng không bảo trì ±1-2%. Thermal mass cho ống lớn insertion, lưu lượng thấp đo mass trực tiếp. Turbine cho custody transfer tính phí chính xác ±0.5-1%. Phát hiện rò rỉ 10 mm tiết kiệm $30,000-50,000/năm. ROI dự án 6-18 tháng rất tốt.
HOANTRANTDH cung cấp giải pháp đo lưu lượng khí nén compressed air flow meter toàn diện: vortex Yokogawa Endress+Hauser, thermal mass Sierra Sage, turbine Flowline. Tư vấn audit năng lượng phát hiện rò rỉ, tối ưu vận hành. Lắp đặt commissioning SCADA integration. Portable audit cho thuê. Hỗ trợ tính ROI. Liên hệ HOANTRANTDH hotline/Zalo 0879 848 668 email hoan.trantdhvn@gmail.com tư vấn đo lưu lượng khí nén compressed air flow meter tiết kiệm năng lượng.
================================================================================
