Hiệu chuẩn flow meter: phương pháp, cách tính sai số và lỗi lắp đặt

Đăng ngày 10/04/2026 · Cập nhật 26/10/2026

Đồng hồ lưu lượng là thiết bị đo trực tiếp ra tiền: nước bán cho khách, hóa chất châm vào bồn phản ứng, nhiên liệu cấp cho lò hơi. Sai 1% trên một đường ống chạy liên tục nghĩa là mỗi năm mất hoặc tính thừa 1% sản lượng. Bài viết giải thích các phương pháp hiệu chuẩn flow meter, cách tính sai số, cách chỉnh hệ số và những yếu tố lắp đặt khiến một đồng hồ “đạt” trong phòng thí nghiệm vẫn đo sai ngoài hiện trường.

Hiệu chuẩn, kiểm định và kiểm tra: ba việc khác nhau

• Hiệu chuẩn (calibration): so sánh với chuẩn, xác định sai số và độ không đảm bảo đo. Doanh nghiệp tự quyết định chu kỳ và giới hạn chấp nhận.
• Kiểm định: thủ tục bắt buộc theo pháp luật đo lường với các phương tiện đo dùng trong mua bán, thanh toán (ví dụ đồng hồ nước, cột đo xăng dầu). Phải do tổ chức được chỉ định thực hiện và có tem, giấy chứng nhận.
• Kiểm tra tại chỗ (verification): dùng chức năng tự chẩn đoán của đồng hồ hoặc thiết bị đối chứng để biết đồng hồ còn hoạt động trong giới hạn hay không. Không thay thế được hiệu chuẩn có chuẩn lưu lượng.

Các phương pháp hiệu chuẩn

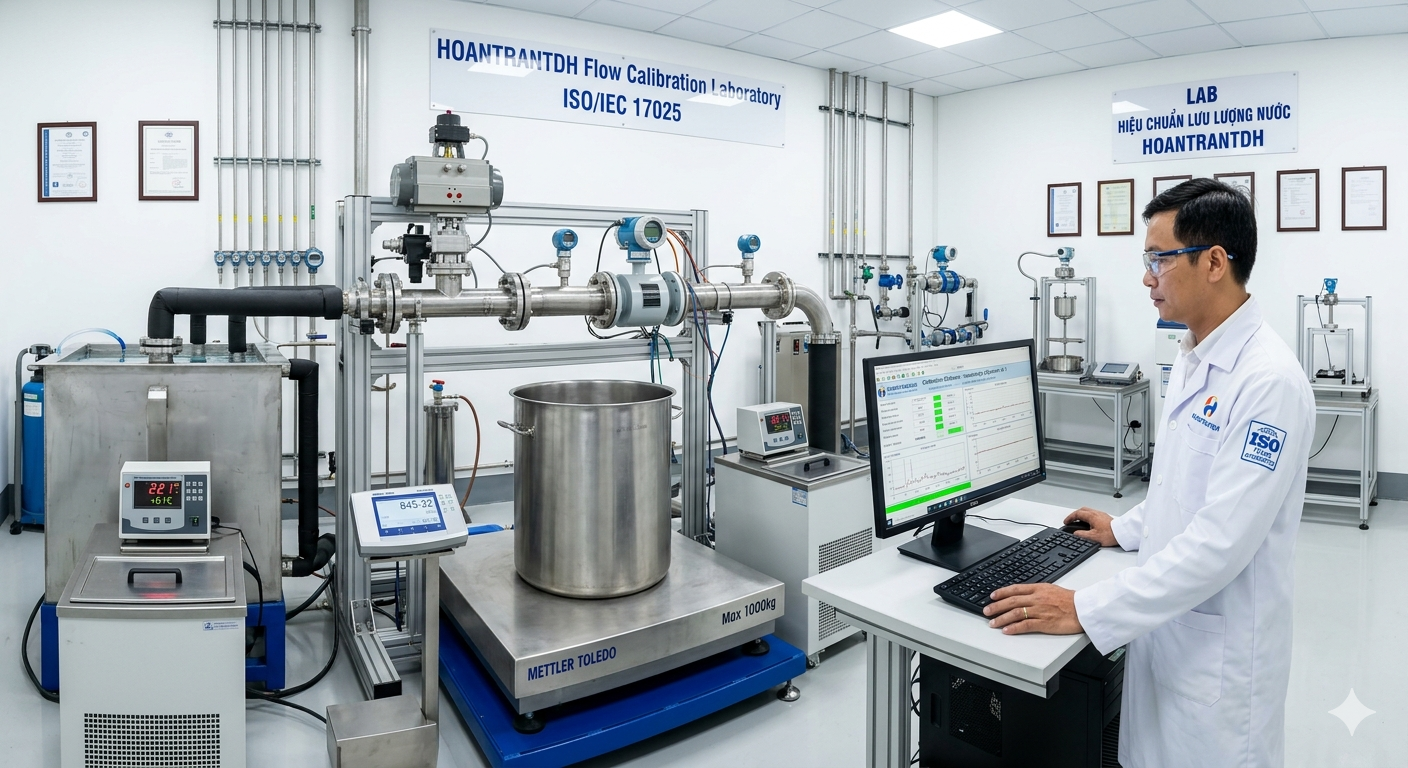

1. Phương pháp cân (gravimetric)

Chất lỏng chảy qua đồng hồ vào một bồn đặt trên cân. Khối lượng đo được chia cho khối lượng riêng (tính theo nhiệt độ thực tế) để ra thể tích chuẩn. Đây là phương pháp có độ không đảm bảo đo thấp nhất cho chất lỏng, được mô tả trong ISO 4185. Hai hiệu chỉnh hay bị bỏ quên: khối lượng riêng theo nhiệt độ, và lực đẩy của không khí lên chất lỏng trên cân (với nước khoảng 0,1%, đủ lớn để quyết định đạt hay không đạt với đồng hồ cấp chính xác cao).

2. Phương pháp thể tích (volumetric)

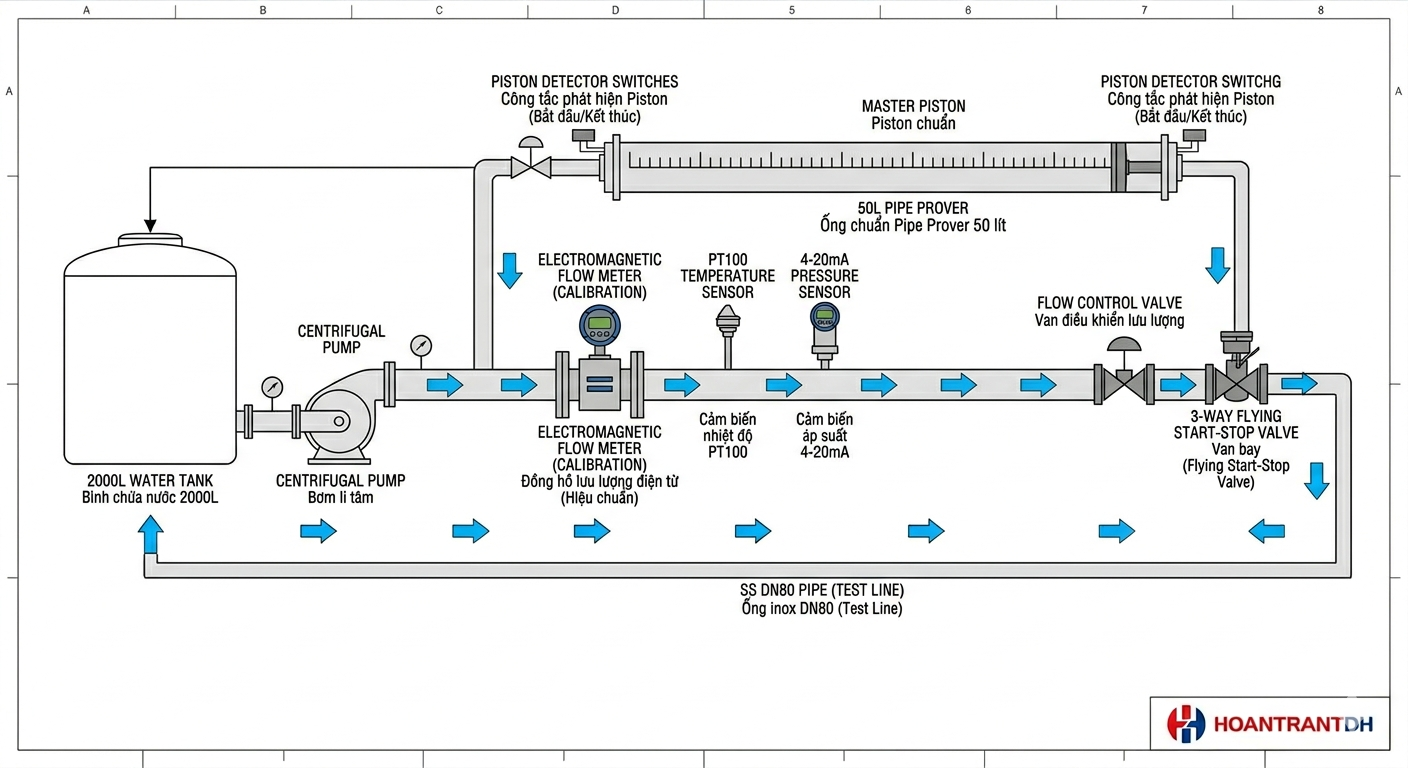

Dùng bình chuẩn hoặc ống chuẩn (pipe prover, compact prover) đã biết chính xác thể tích. Phương pháp phổ biến trong ngành xăng dầu vì chuẩn có thể mang ra hiện trường và thử ngay trên đường ống đang vận hành. ISO 8316 mô tả phương pháp bình chuẩn cho chất lỏng.

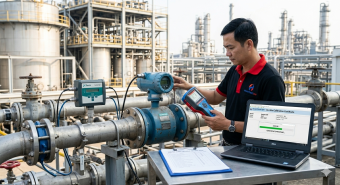

3. Đồng hồ chuẩn (master meter)

Lắp nối tiếp đồng hồ cần thử với một đồng hồ chuẩn có độ chính xác cao hơn (thường là Coriolis hoặc điện từ đã hiệu chuẩn). Nhanh, chi phí thấp, làm được tại chỗ, nhưng độ không đảm bảo đo lớn hơn hai phương pháp trên vì cộng dồn sai số của chính đồng hồ chuẩn. Quy tắc tỉ số 4:1 giữa chuẩn và thiết bị cần thử vẫn áp dụng.

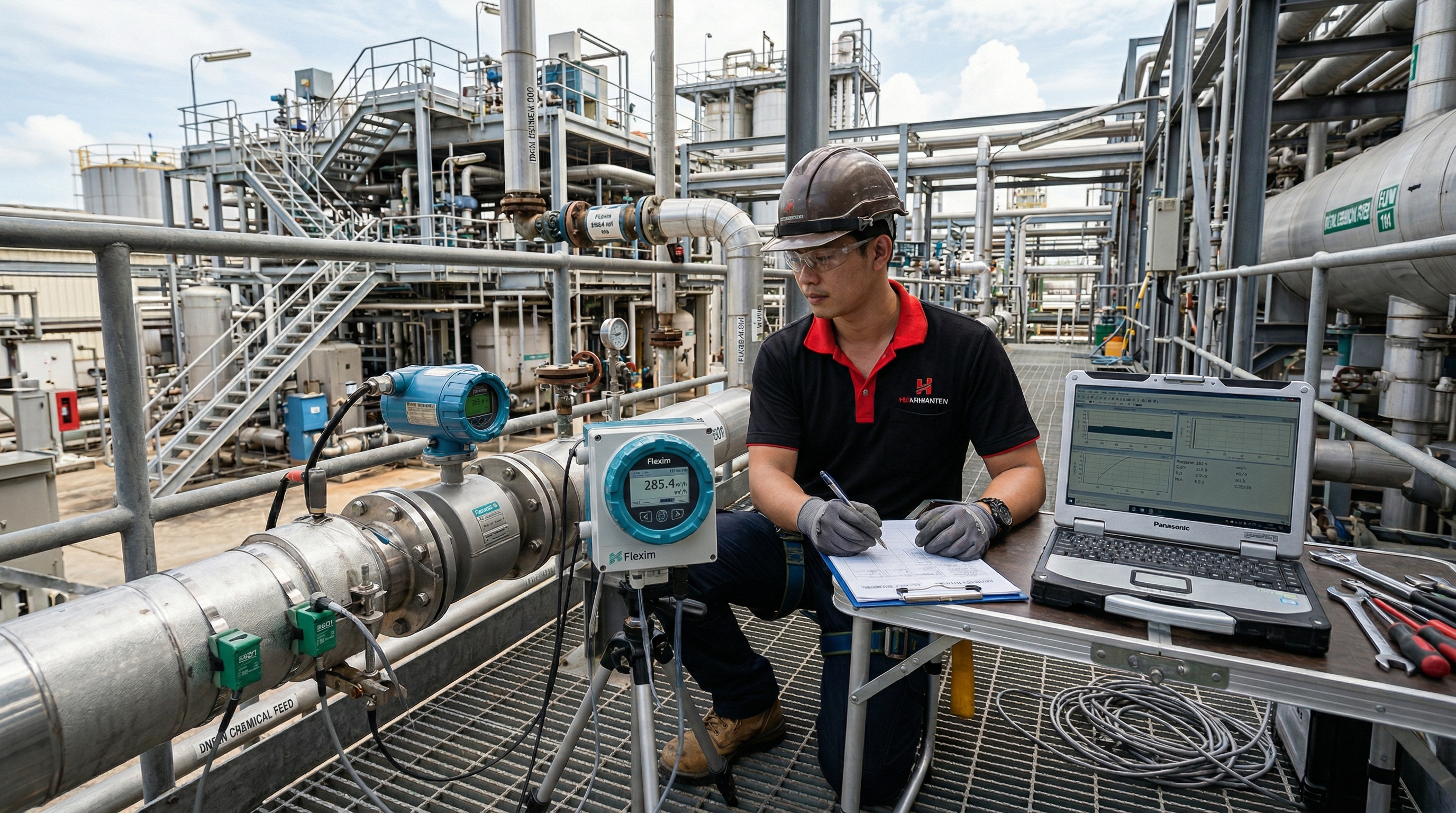

4. Kiểm tra điện tử tại chỗ

Nhiều đồng hồ điện từ và Coriolis đời mới có chức năng tự kiểm tra (ví dụ Heartbeat của Endress+Hauser, các công cụ verification của Siemens, ABB, Krohne). Chức năng này xác nhận mạch điện tử và cảm biến không trôi so với lúc xuất xưởng, rất hữu ích để kéo dài chu kỳ hiệu chuẩn. Đồng hồ siêu âm kẹp ngoài cũng hay được dùng để đối chứng nhanh, nhưng sai số của nó thường từ 1 đến 2% nên chỉ mang tính tham khảo.

Quy trình và cách tính sai số

1. Chọn ít nhất 3 điểm lưu lượng trải đều dải làm việc thực tế, ví dụ 10%, 50% và 100% Qmax. Đồng hồ nước theo tiêu chuẩn thường thử tại Q1, Q2, Q3.
2. Tại mỗi điểm, chạy đủ thể tích để sai số phân giải xung và thời gian đóng mở van không đáng kể, lặp lại tối thiểu 3 lần để đánh giá độ lặp lại.
3. Sai số theo % giá trị đo: E = (V đồng hồ − V chuẩn) / V chuẩn × 100.

Ví dụ phương pháp cân: thu được 500,0 kg nước ở 20 °C (khối lượng riêng 998,2 kg/m³). Thể tích chuẩn = 500,0 / 998,2 = 0,5009 m³, tức 500,9 L (chưa tính hiệu chỉnh lực đẩy không khí). Đồng hồ hiển thị 503,1 L. Sai số = (503,1 − 500,9) / 500,9 × 100 ≈ +0,44%.

Với đồng hồ xung (turbine, vortex, bánh răng ovan), đồng hồ đọc dư thì tăng K-factor (xung/lít): K mới = K cũ × V đồng hồ / V chuẩn. Với đồng hồ điện từ, chỉnh hệ số hiệu chuẩn (meter factor) theo hướng dẫn của hãng. Với Coriolis, trước khi kết luận sai số phải chỉnh zero ở điều kiện ống đầy, lưu lượng bằng 0, nhiệt độ vận hành.

Vì sao đồng hồ đạt trong phòng thí nghiệm nhưng sai ngoài hiện trường

• Thiếu đoạn ống thẳng: co, van, bơm ngay trước đồng hồ làm méo biên dạng dòng chảy. Đồng hồ điện từ thường cần khoảng 5D phía trước và 2D phía sau, turbine và vortex cần dài hơn nhiều. Con số cụ thể theo tài liệu của hãng.
• Ống không đầy hoặc có bọt khí: lắp đồng hồ ở điểm cao nhất của tuyến ống, hoặc trên đoạn ống đứng có dòng chảy đi xuống, là lỗi rất hay gặp.
• Nối đất kém với đồng hồ điện từ: trên ống nhựa hoặc ống có lót cách điện phải có vòng nối đất (grounding ring), nếu không tín hiệu nhiễu và trôi.
• Đặc tính môi chất khác lúc hiệu chuẩn: turbine hiệu chuẩn bằng nước nhưng chạy dầu có độ nhớt cao sẽ sai đáng kể. Đồng hồ khí phải bù nhiệt độ và áp suất.
• Cài đặt bộ hiển thị: đường kính, đơn vị, hệ số, cut-off lưu lượng thấp bị cài sai sau khi thay bo mạch.

Chu kỳ hiệu chuẩn

Đồng hồ thuộc diện kiểm định theo quy định thì tuân theo chu kỳ bắt buộc. Với đồng hồ công nghệ, chu kỳ do doanh nghiệp quyết định dựa trên mức độ quan trọng, môi chất (mài mòn, đóng cặn) và lịch sử sai số. Đồng hồ có bộ phận chuyển động như turbine, bánh răng thường mòn nhanh hơn đồng hồ điện từ, siêu âm, Coriolis vốn không có chi tiết chuyển động.

Giấy chứng nhận hiệu chuẩn cần có gì

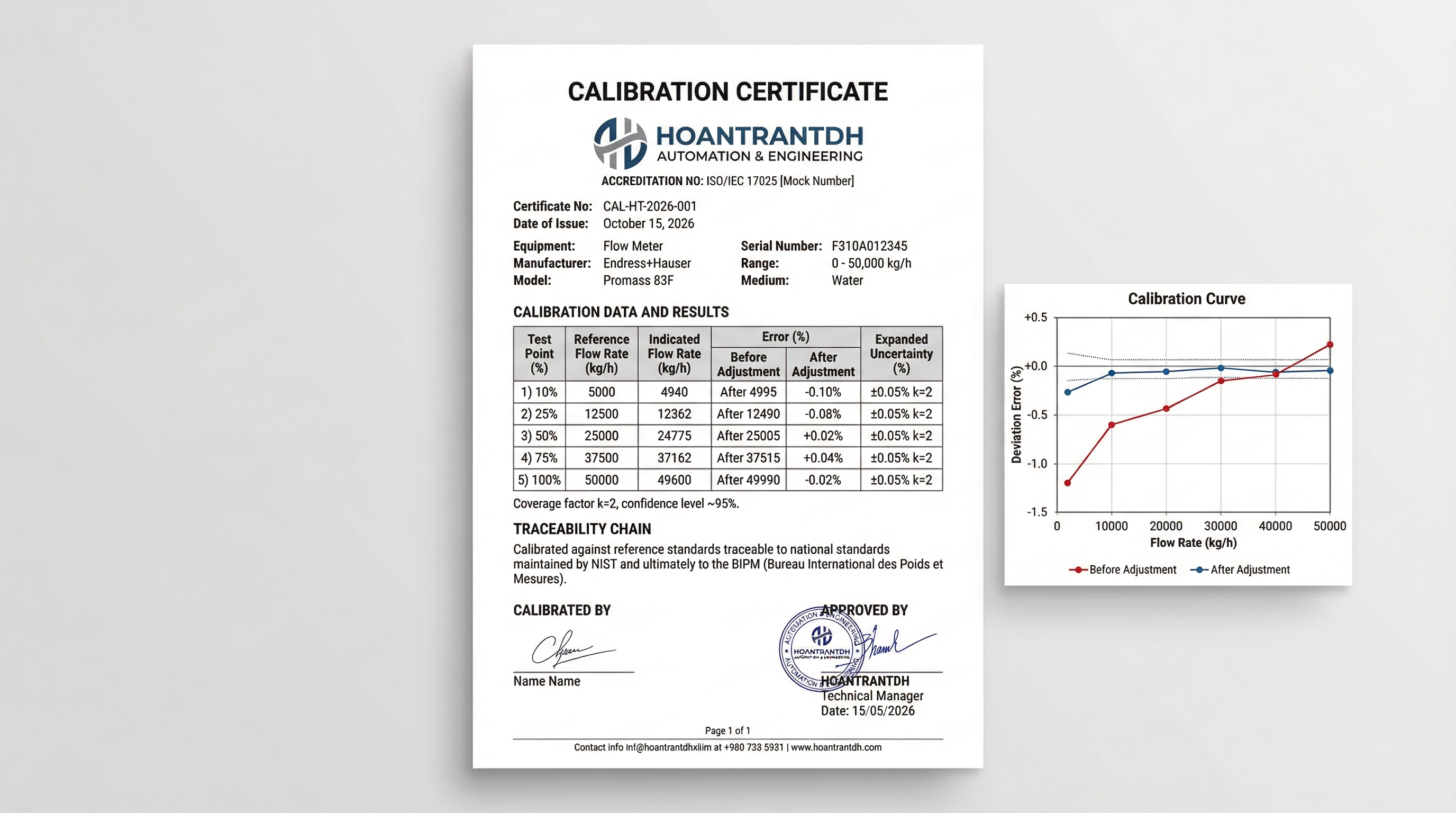

Thông tin đồng hồ, phương pháp và chuẩn sử dụng, môi chất và nhiệt độ thử, sai số tại từng điểm lưu lượng trước và sau khi chỉnh, độ không đảm bảo đo, hệ số K hoặc meter factor mới (nếu có chỉnh). Giấy chứng nhận chỉ ghi “đạt” mà không có số liệu thì không dùng được cho đánh giá ISO 9001.
