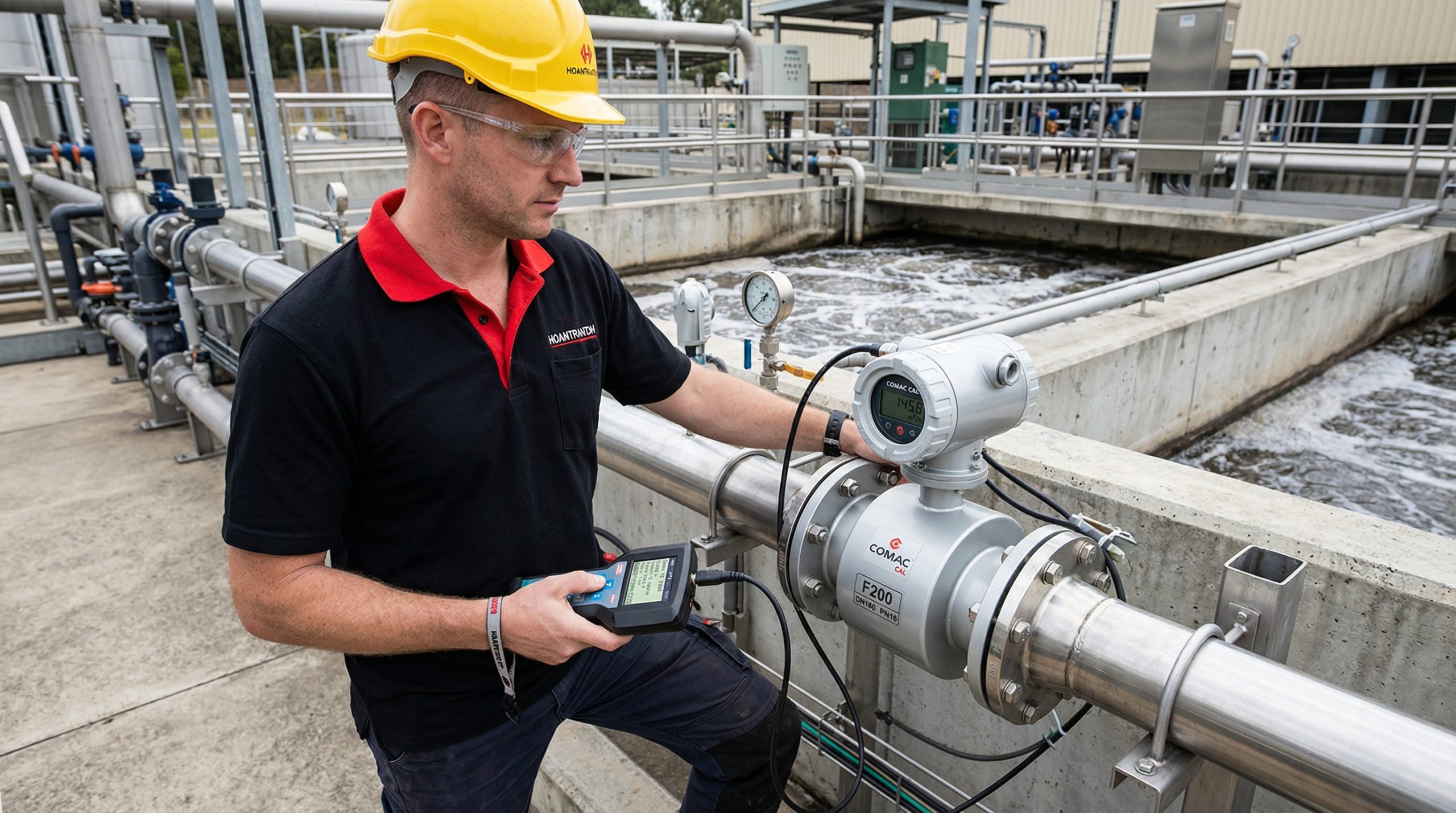

Comac Cal F200 là dòng đồng hồ đo lưu lượng điện từ dùng cho nước sạch, nước thải, hóa chất và các chất lỏng dẫn điện khác. Đồng hồ điện từ là công nghệ được dùng nhiều nhất trong ngành nước vì không có bộ phận chuyển động, không gây sụt áp và đo được cả chất lỏng bẩn. Tuy nhiên đây cũng là loại đồng hồ hay bị lắp sai nhất. Bài này giải thích nguyên lý, cách chọn cấu hình, lắp đặt, cài đặt và xử lý sự cố cho đồng hồ đo lưu lượng điện từ Comac Cal F200 và đồng hồ điện từ nói chung.

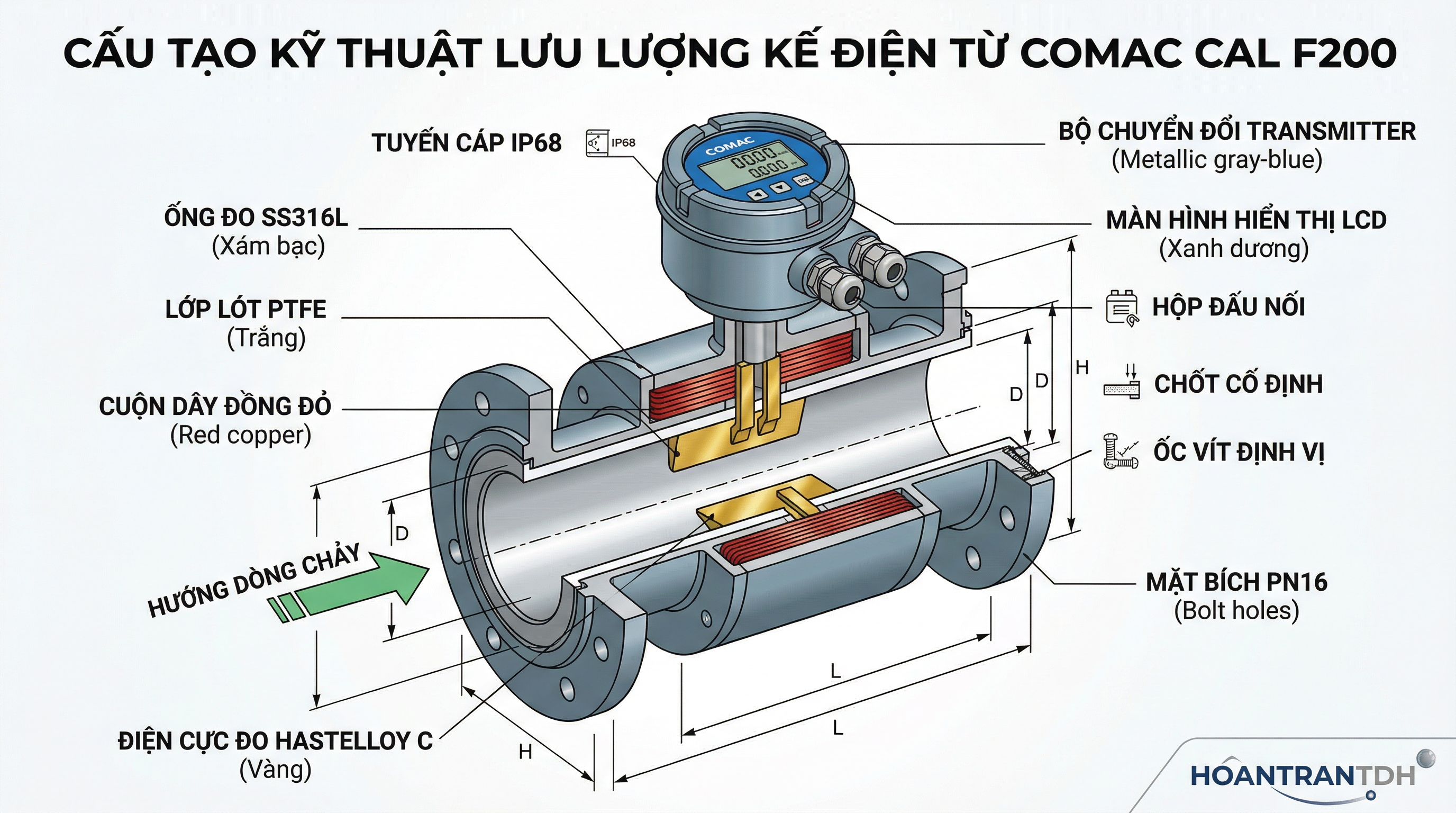

Nguyên lý
Mục lục
Theo định luật cảm ứng Faraday, chất lỏng dẫn điện chảy qua từ trường sẽ sinh ra điện áp giữa hai điện cực, tỉ lệ với vận tốc trung bình. Lưu lượng bằng vận tốc nhân tiết diện ống. Vì đo vận tốc nên kết quả không phụ thuộc trực tiếp vào tỉ trọng, độ nhớt, nhiệt độ hay áp suất, miễn là chất lỏng dẫn điện đủ và ống luôn đầy.
Giới hạn quan trọng nhất là độ dẫn điện tối thiểu, thường cỡ 5 µS/cm với đồng hồ thông dụng (xem datasheet). Nước máy, nước thải, đa số dung dịch hóa chất đều đạt. Nước khử khoáng, nước RO độ tinh khiết cao, dầu, dung môi hữu cơ thì không, cần công nghệ khác như Coriolis, siêu âm hoặc cơ khí.
Chọn cấu hình
Đường kính
Chọn theo vận tốc, không chọn theo đường kính ống sẵn có. Vận tốc làm việc hợp lý thường khoảng 1 đến 3 m/s. Dưới khoảng 0,3-0,5 m/s, sai số tương đối tăng. Ví dụ lưu lượng 50 m³/h: ống DN100 cho vận tốc khoảng 1,77 m/s; ống DN150 chỉ khoảng 0,79 m/s. Nếu lưu lượng thấp, có thể chọn đồng hồ nhỏ hơn đường ống và dùng côn thu.
Lớp lót
| Lớp lót | Phù hợp |
|---|---|
| Cao su cứng (hard rubber) | Nước sạch, nước thải, nhiệt độ thấp, chi phí thấp |
| Cao su mềm hoặc polyurethane | Bùn, môi chất mài mòn |
| PTFE | Hóa chất ăn mòn, thực phẩm, nhiệt độ cao hơn |
| PFA | Nhiệt độ cao, chân không, hóa chất mạnh |
Lưu ý PTFE có thể bị hút bong khi có chân không trong đường ống (ví dụ khi bơm dừng đột ngột trên đường ống dốc). Kiểm tra giới hạn chân không của lớp lót.
Điện cực
Inox 316L cho nước; Hastelloy cho môi trường có clorua; titan, tantali, bạch kim cho hóa chất mạnh. Chọn theo bảng tương thích hóa chất, không theo kinh nghiệm chung.
Bộ chuyển đổi gắn liền hay tách rời
Tách rời khi đầu đo ở hố van ngập nước, nhiệt độ cao, rung mạnh, hoặc khó tiếp cận. Cáp nối giữa đầu đo và bộ chuyển đổi phải đúng loại và chiều dài trong giới hạn của hãng; với chất lỏng độ dẫn thấp, giới hạn này ngắn hơn.

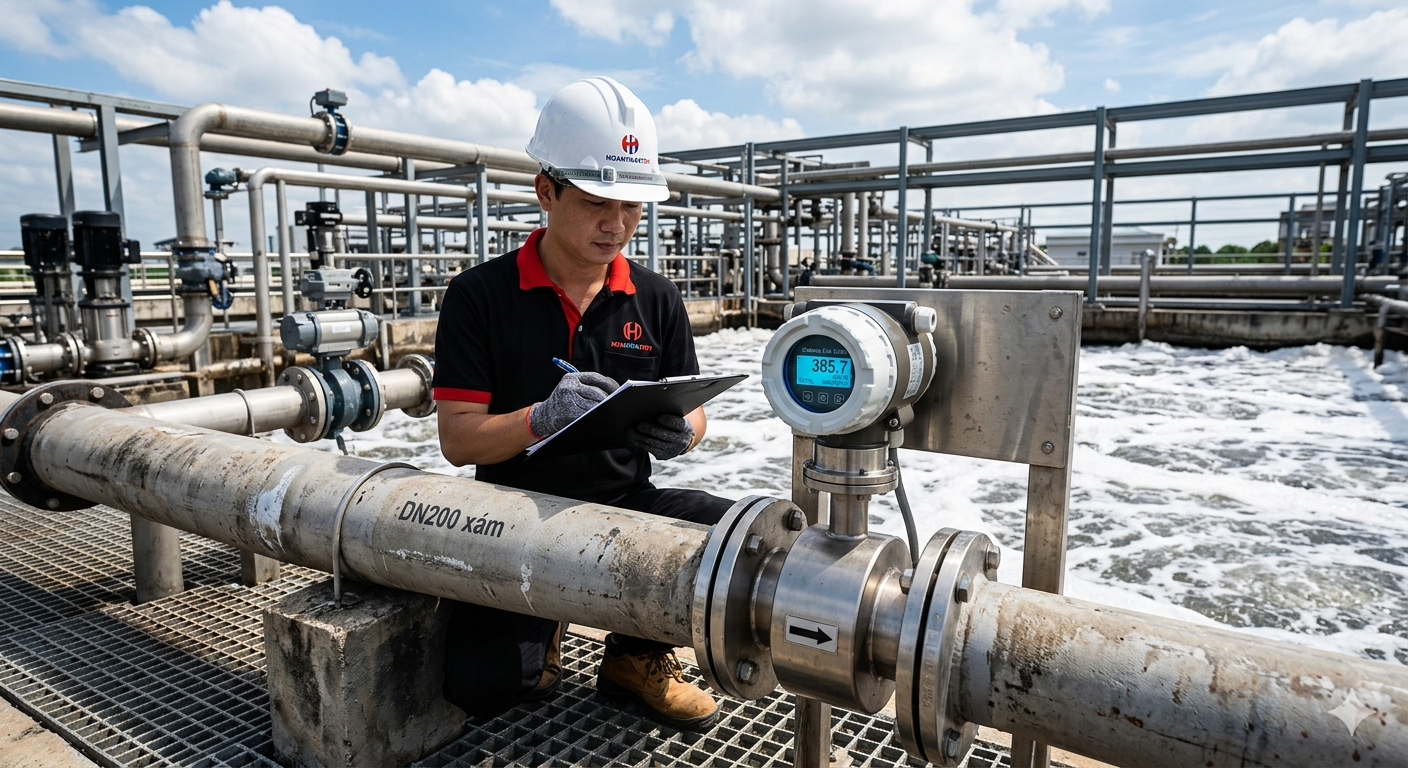

Lắp đặt: nơi xảy ra phần lớn sự cố

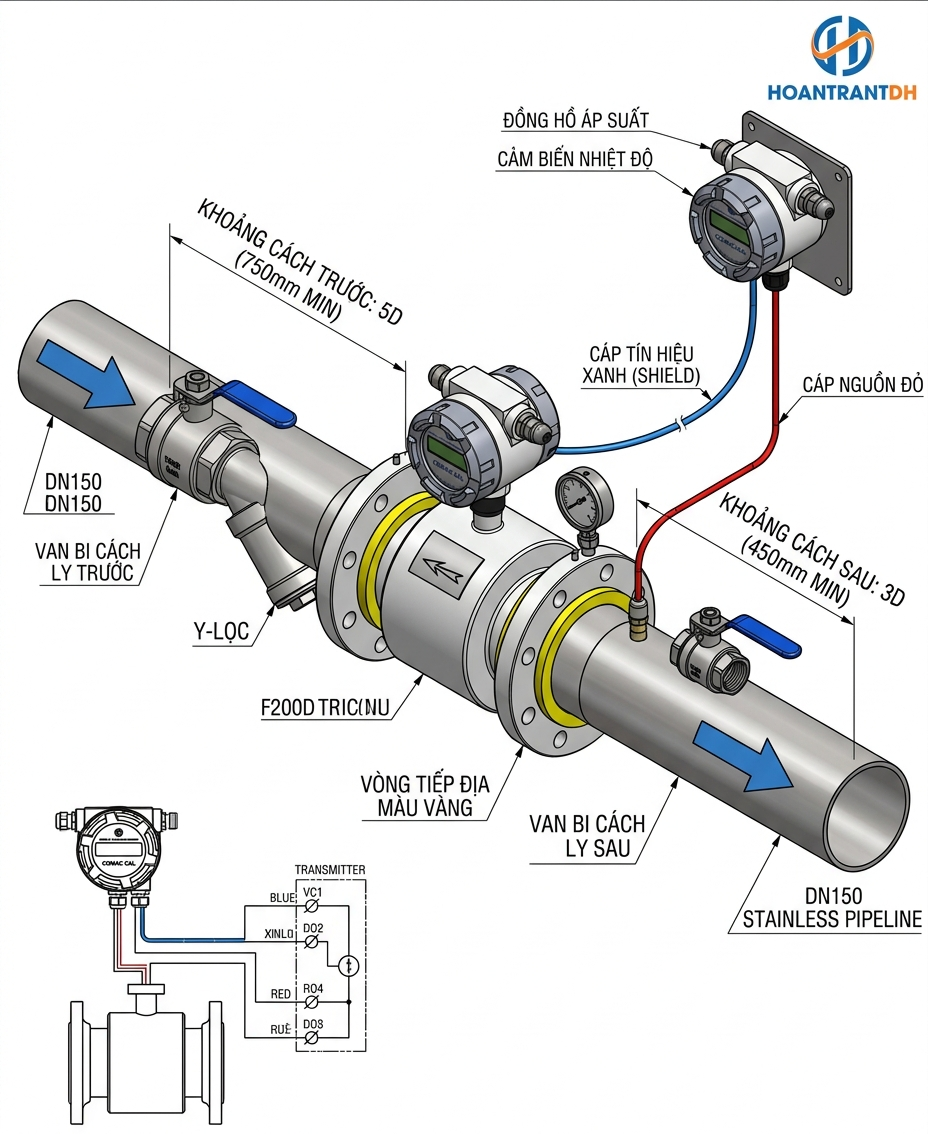

- Ống luôn đầy: lắp ở điểm thấp, hoặc ống đứng có dòng chảy đi lên. Không lắp ở điểm cao nhất tuyến ống, không lắp ngay trên đoạn ống đứng có dòng đi xuống, không lắp ngay đầu xả tự do.
- Đoạn ống thẳng: thường khoảng 5D phía trước và 2D phía sau, dài hơn sau bơm, van điều khiển, hai co khác mặt phẳng. Lấy con số theo hướng dẫn của hãng.
- Trục điện cực nằm ngang: để bọt khí ở đỉnh ống và cặn ở đáy ống không phủ lên điện cực.
- Nối đất: với ống kim loại không lót, nối mặt bích đồng hồ với mặt bích ống. Với ống nhựa hoặc ống có lót cách điện, phải dùng vòng nối đất (grounding ring) hai đầu. Thiếu nối đất là nguyên nhân hàng đầu của tín hiệu dao động.
- Van điều khiển: đặt phía sau đồng hồ để đồng hồ luôn chịu áp, tránh tạo khí.
- Gioăng: không để gioăng lồi vào trong ống, làm xoáy dòng và sai số.
Cài đặt và kết nối
- Kiểm tra đường kính, hệ số hiệu chuẩn của đầu đo (ghi trên nhãn) trùng với cài đặt bộ chuyển đổi. Sau khi thay bo mạch, đây là việc đầu tiên phải làm.
- Cài dải 4-20 mA, giá trị xung (lít/xung) cho bộ đếm, ngưỡng cắt lưu lượng thấp (low flow cut-off), giảm chấn.
- Bật chức năng phát hiện ống rỗng (empty pipe) nếu có.
- Kết nối SCADA qua 4-20 mA, xung, hoặc truyền thông số (Modbus) để đọc cả tổng lưu lượng và chẩn đoán. Xem Modbus RTU/TCP.

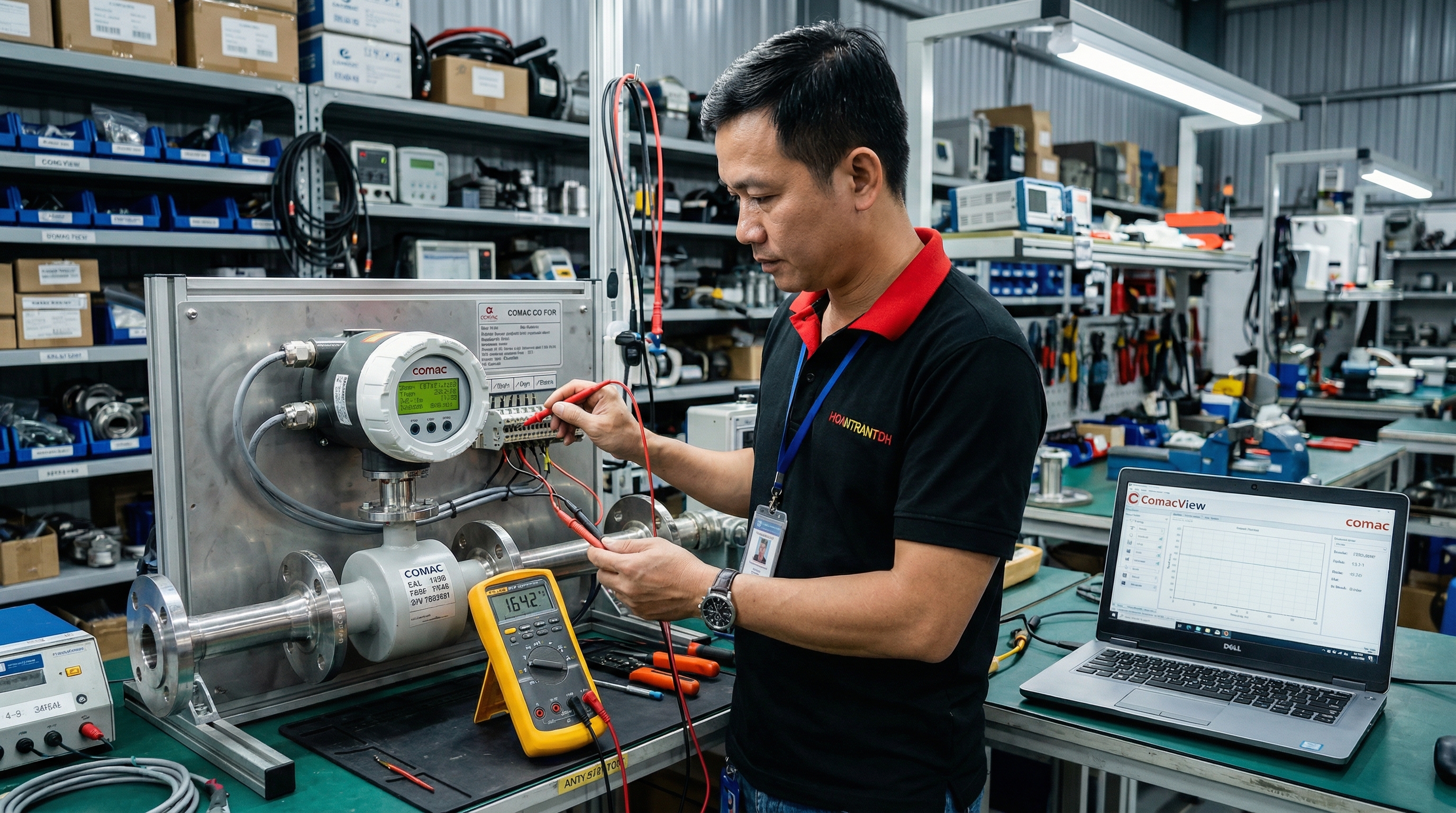

Xử lý sự cố
| Hiện tượng | Nguyên nhân thường gặp |
|---|---|
| Số đọc dao động mạnh | Nối đất kém, bọt khí, chất lỏng có hạt rắn va điện cực, độ dẫn sát giới hạn |
| Có lưu lượng khi bơm dừng | Ống không đầy, nhiễu, hoặc dòng thật do van một chiều rò; cài cut-off lưu lượng thấp |
| Đọc thấp dần theo thời gian | Cặn bám trên điện cực hoặc lớp lót, làm giảm tiết diện hoặc cách điện điện cực |
| Báo ống rỗng khi ống đầy | Điện cực bị phủ dầu mỡ hoặc cặn cách điện |
| Sai lệch lớn so với đồng hồ khác | Sai đường kính hoặc hệ số trong cài đặt, thiếu đoạn ống thẳng |
So sánh nhanh
So với turbine: không sụt áp, không mòn, đo được chất lỏng bẩn, nhưng không đo được chất lỏng không dẫn điện. So với siêu âm kẹp ngoài: chính xác hơn và ổn định hơn, nhưng phải cắt ống để lắp. So với Coriolis: rẻ hơn nhiều ở đường kính lớn, nhưng chỉ đo thể tích và cần chất lỏng dẫn điện. Chi tiết ở bài đo lưu lượng điện từ, Coriolis, siêu âm.
Câu hỏi thường gặp
Đồng hồ điện từ có cần hiệu chuẩn định kỳ không?
Có, theo yêu cầu của điểm đo. Giữa các kỳ có thể kiểm tra bằng chức năng tự chẩn đoán (nếu có) hoặc so sánh với đồng hồ chuẩn lắp nối tiếp. Xem hiệu chuẩn flow meter.
Thông số chính xác của F200 lấy ở đâu?
Dải đường kính, độ chính xác, áp suất, nhiệt độ, vật liệu và chứng nhận lấy theo datasheet hãng của đúng cấu hình đặt hàng. Gửi thông tin môi chất, lưu lượng min/max, đường kính ống, áp suất, nhiệt độ để được chọn cấu hình.
Bài liên quan: đo lưu lượng nước thải · đồng hồ turbine · so sánh turbine, vortex, oval gear
