Đồng Hồ Đo Lưu Lượng Siêu Âm Ultrasonic Flow Meter: Giải Pháp Hiện Đại

Mục Lục
1. Giới Thiệu Đồng Hồ Đo Lưu Lượng Siêu Âm
2. Nguyên Lý Hoạt Động Transit Time Và Doppler
3. Phân Loại Và Cấu Tạo Chi Tiết
4. Ưu Điểm Và Nhược Điểm Công Nghệ Ultrasonic
5. Ứng Dụng Thực Tế Trong Công Nghiệp
6. Hướng Dẫn Lắp Đặt Clamp-On Và Inline
7. Bảo Trì Và Xử Lý Sự Cố Thường Gặp
8. So Sánh Với Công Nghệ Khác Và FAQ



Giới Thiệu Đồng Hồ Đo Lưu Lượng Siêu Âm

Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter là thiết bị đo lường hiện đại sử dụng sóng siêu âm đo lưu lượng chất lỏng không tiếp xúc. HOANTRANTDH cung cấp đồng hồ đo lưu lượng siêu âm ultrasonic flow meter từ các thương hiệu hàng đầu Flowline (USA), Seneca (Italy) với độ chính xác ±0.5-1%. Công nghệ này đặc biệt phù hợp cho ống lớn DN500-DN3000 không cần cắt ống lắp đặt.

Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter hoạt động theo hai nguyên lý: Transit Time đo chất lỏng sạch và Doppler đo chất lỏng có chất rắn lơ lửng. Phiên bản clamp-on lắp ngoài ống không tiếp xúc chất lỏng, phiên bản inline lắp trong dòng chảy độ chính xác cao hơn. Transmitter xử lý tín hiệu siêu âm, xuất 4-20mA, HART, Modbus kết nối SCADA DCS.

HOANTRANTDH tư vấn chuyên sâu lựa chọn đồng hồ đo lưu lượng siêu âm ultrasonic flow meter phù hợp ứng dụng. Đội ngũ kỹ sư 10+ năm kinh nghiệm hỗ trợ khảo sát, lắp đặt, commissioning tại chỗ. Dịch vụ hiệu chuẩn định kỳ đảm bảo độ chính xác ổn định lâu dài.

Bảng 1: Thông Số Kỹ Thuật Ultrasonic Flow Meter

Thông số	Transit Time	Doppler
Đường kính	DN25-DN6000	DN50-DN2000
Độ chính xác	±0.5% ~ ±1%	±2% ~ ±5%
Nhiệt độ	-40°C ~ +200°C	-20°C ~ +120°C
Áp suất	PN40 (clamp-on)	PN10-PN16 (inline)
Chất lỏng	Sạch, trong suốt	Có chất rắn >100ppm
Khoảng cách đo	0.5-10 m/s	0.3-8 m/s
Nguồn	85-265VAC/24VDC	85-265VAC/24VDC
Bảo vệ	IP65/IP67	IP65/IP67



Nguyên Lý Hoạt Động Transit Time Và Doppler

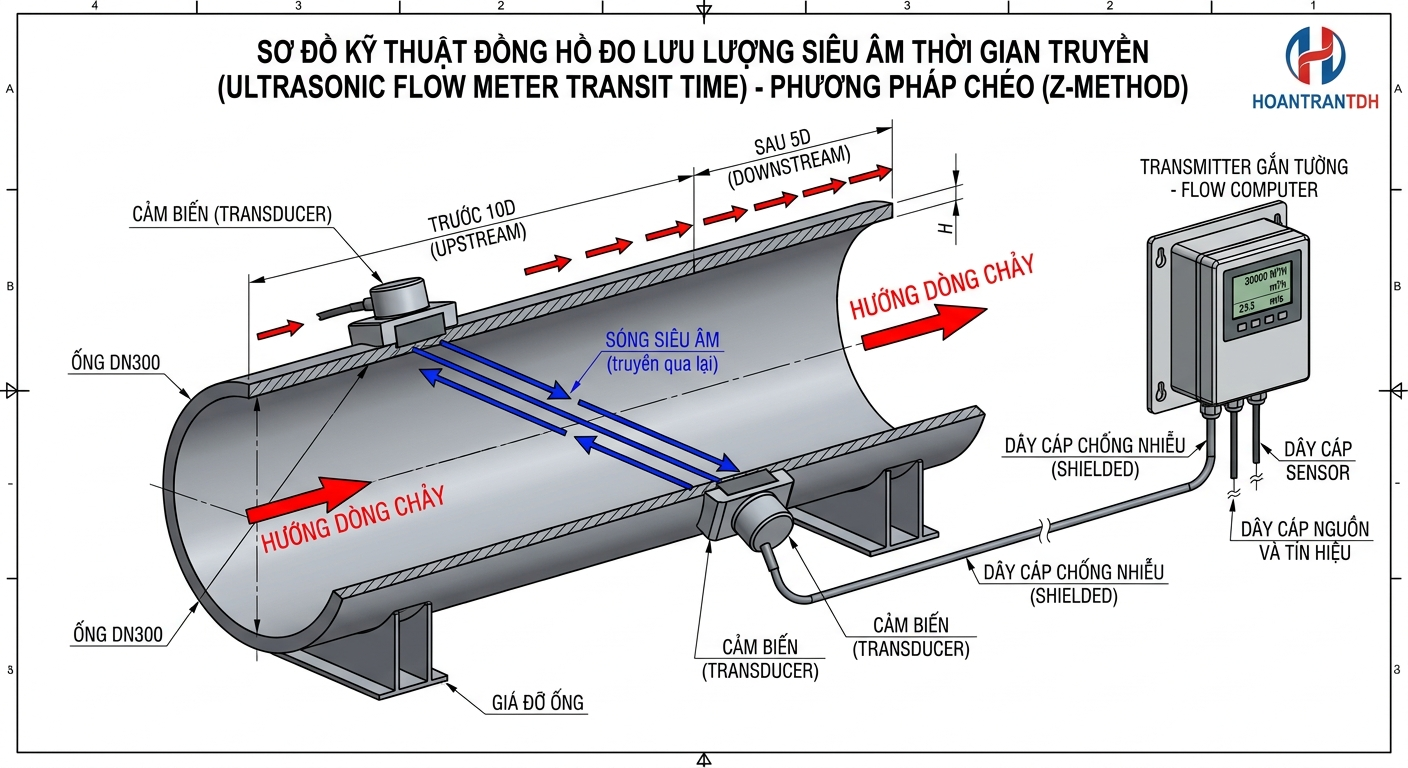

Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter Transit Time hoạt động theo nguyên lý đo thời gian truyền sóng. Hai đầu dò siêu âm lắp đối diện theo góc trên ống, phát nhận sóng xen kẽ. Sóng siêu âm truyền theo chiều dòng chảy nhanh hơn ngược chiều. Chênh lệch thời gian Δt tỷ lệ thuận vận tốc dòng chảy, tính lưu lượng chính xác. Phương pháp này yêu cầu chất lỏng sạch, không bọt khí nhiều, độ sạch >95%.

Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter Doppler hoạt động theo hiệu ứng Doppler shift. Một đầu dò phát sóng siêu âm vào dòng chảy, sóng phản xạ từ hạt rắn lơ lửng bọt khí có tần số thay đổi. Chênh lệch tần số Δf tỷ lệ thuận vận tốc hạt, suy ra vận tốc dòng chảy. Doppler phù hợp nước thải có chất rắn lơ lửng >100ppm, bùn, chất lỏng không đồng nhất.

Transmitter đồng hồ đo lưu lượng siêu âm ultrasonic flow meter xử lý tín hiệu bằng DSP hiện đại, loại nhiễu, bù nhiệt độ, hiển thị lưu lượng tức thời tổng. Phiên bản portable dùng pin, màn hình LCD, bộ nhớ datalogger 10000+ điểm. Phiên bản cố định wall-mount, DIN rail, panel mount với relay alarm, totalizer. Kết nối Modbus RS485, Profibus DP, HART wireless tích hợp IoT Industry 4.0.

Bảng 2: So Sánh Transit Time Vs Doppler

Tiêu chí	Transit Time	Doppler
Chất lỏng phù hợp	Sạch, đồng nhất	Có chất rắn, bọt khí
Độ chính xác	±0.5% ~ ±1%	±2% ~ ±5%
Giá thành	Cao hơn 20-30%	Thấp hơn
Đoạn thẳng yêu cầu	10D upstream/5D down	5D upstream/3D down
Ứng dụng phổ biến	Nước sạch, hóa chất	Nước thải, bùn
Độ tin cậy	Cao, ổn định	Trung bình

Phân Loại Và Cấu Tạo Chi Tiết

Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter chia hai loại chính: Clamp-on và Inline. Clamp-on gắn đầu dò ngoài ống bằng đai ốc inox, không cần cắt ống, không dừng sản xuất, lắp đặt nhanh 30-60 phút. Phù hợp ống kim loại, nhựa PVC, HDPE, composite DN25-DN6000. Inline gắn đầu dò trong ống, tiếp xúc chất lỏng, độ chính xác cao hơn ±0.5% nhưng cần cắt ống, hàn mặt bích.

Cấu tạo đồng hồ đo lưu lượng siêu âm ultrasonic flow meter gồm: đầu dò (transducer) áp điện PZT phát nhận sóng 0.5-5MHz, cáp tín hiệu chống nhiễu shield 5-50m, transmitter xử lý hiển thị. Đầu dò clamp-on có wedge coupling gel siêu âm, dải inox siết chặt. Inline có housing SS316L chịu nhiệt áp, vật liệu wetted part PTFE PFA phù hợp hóa chất ăn mòn.

Transmitter đồng hồ đo lưu lượng siêu âm ultrasonic flow meter tích hợp vi xử lý ARM 32-bit, màn hình TFT 4.3 inch màu cảm ứng, menu tiếng Việt. Bộ nhớ SD card 32GB log dữ liệu, USB download PC. Nguồn 85-265VAC hoặc 12-36VDC PoE, tiêu thụ <15W. Vỏ nhôm die-cast IP67, NEMA 4X chống bụi nước. Phiên bản ATEX IECEx Zone 1 Zone 2 môi trường nổ.

Ưu Điểm Và Nhược Điểm Công Nghệ Ultrasonic

Ưu điểm lớn nhất đồng hồ đo lưu lượng siêu âm ultrasonic flow meter clamp-on là lắp đặt không cần cắt ống, không dừng sản xuất, không rò rỉ. Phù hợp ống lớn DN500-DN3000 tiết kiệm chi phí so electromagnetic, Coriolis. Không bộ phận chuyển động nên tuổi thọ 15-20 năm, chi phí bảo trì thấp. Không sụt áp, tiết kiệm năng lượng bơm. Đo hai chiều, rangedown rộng 1:100-1:200.

Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter đo được nhiều loại chất lỏng: nước sạch, nước làm mát, dầu thô, dầu nhiên liệu, hóa chất, thực phẩm. Portable model tiện lợi kiểm tra hiệu chuẩn tại chỗ, audit năng lượng, balance test. Kết nối wireless Bluetooth, Wi-Fi, 4G upload cloud real-time. Chức năng tự chẩn đoán thông minh báo lỗi sớm.

Nhược điểm đồng hồ đo lưu lượng siêu âm ultrasonic flow meter là độ chính xác thấp hơn electromagnetic ±1% vs ±0.5%. Yêu cầu đoạn thẳng dài 10D/5D, không phù hợp không gian chật. Nhạy cảm bọt khí >5%, chất rắn lơ lửng nhiều gây nhiễu tín hiệu transit time. Vật liệu ống ảnh hưởng truyền sóng: bê tông lót epoxy kém hơn thép inox. Giá thành clamp-on cao hơn turbine vortex 30-50%.

Bảng 3: Ưu Nhược Điểm Ultrasonic Flow Meter

Loại	Ưu điểm	Nhược điểm
Clamp-on	Không cắt ống, lắp nhanh	Độ chính xác ±1%
Inline	Độ chính xác ±0.5%	Phải cắt ống
Transit Time	Chính xác cao, ổn định	Chỉ đo chất lỏng sạch
Doppler	Đo chất có rắn/bọt	Độ chính xác thấp ±2-5%
Portable	Di động, kiểm tra tạm	Pin yếu, chức năng hạn chế



Ứng Dụng Thực Tế Trong Công Nghiệp

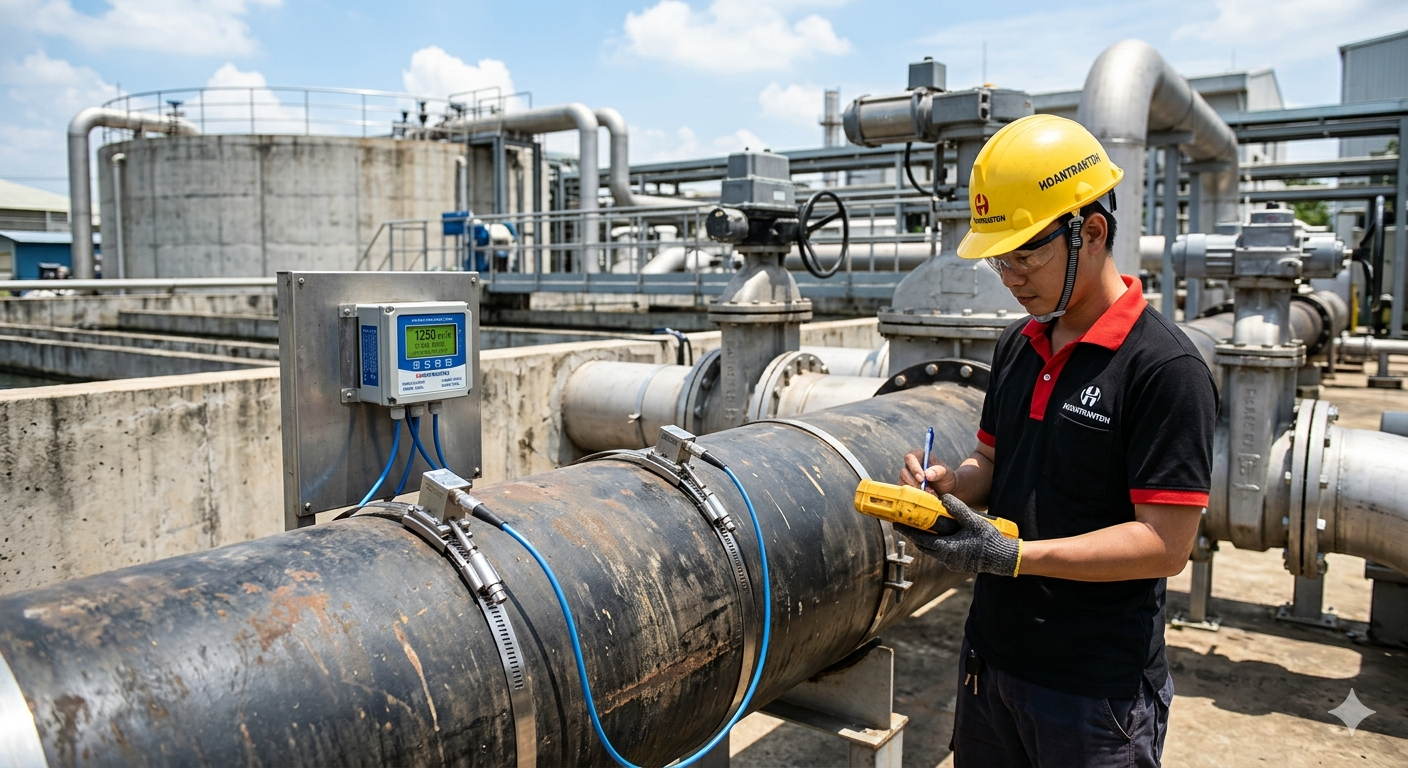

Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter ứng dụng rộng rãi ngành xử lý nước cấp DN500-DN2000. Clamp-on lắp ngoài ống PCCC DN300, cấp nước tòa nhà DN200, không cần dừng cấp nước. Transit time đo chính xác ±1% tính tiền nước, phát hiện rò rỉ balance test. Portable model kiểm tra đường ống phân phối, so sánh lưu lượng đầu cuối.

Công nghiệp dầu khí sử dụng đồng hồ đo lưu lượng siêu âm ultrasonic flow meter đo dầu thô pipeline DN600-DN1200, dầu nhiên liệu bồn chứa DN400. Inline wetted ultrasonic độ chính xác ±0.5% custody transfer giao nhận thương mại. Clamp-on kiểm tra portable các tank farm, oil terminal. ATEX Zone 1 môi trường nổ offshore platform.

Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter đo nước làm mát chiller, HVAC DN150-DN500. Clamp-on lắp ống đồng, inox, PVC đo năng lượng nhiệt BTU meter. Thực phẩm đồ uống: đo nước quả, sữa, bia DN100-DN300 sanitary clamp-on không tiếp xúc vệ sinh. Nước thải: Doppler đo bùn hoạt tính solid 3-5%, nước thải sinh hoạt DN200-DN600 có chất rắn lơ lửng.



Hướng Dẫn Lắp Đặt Clamp-On Và Inline

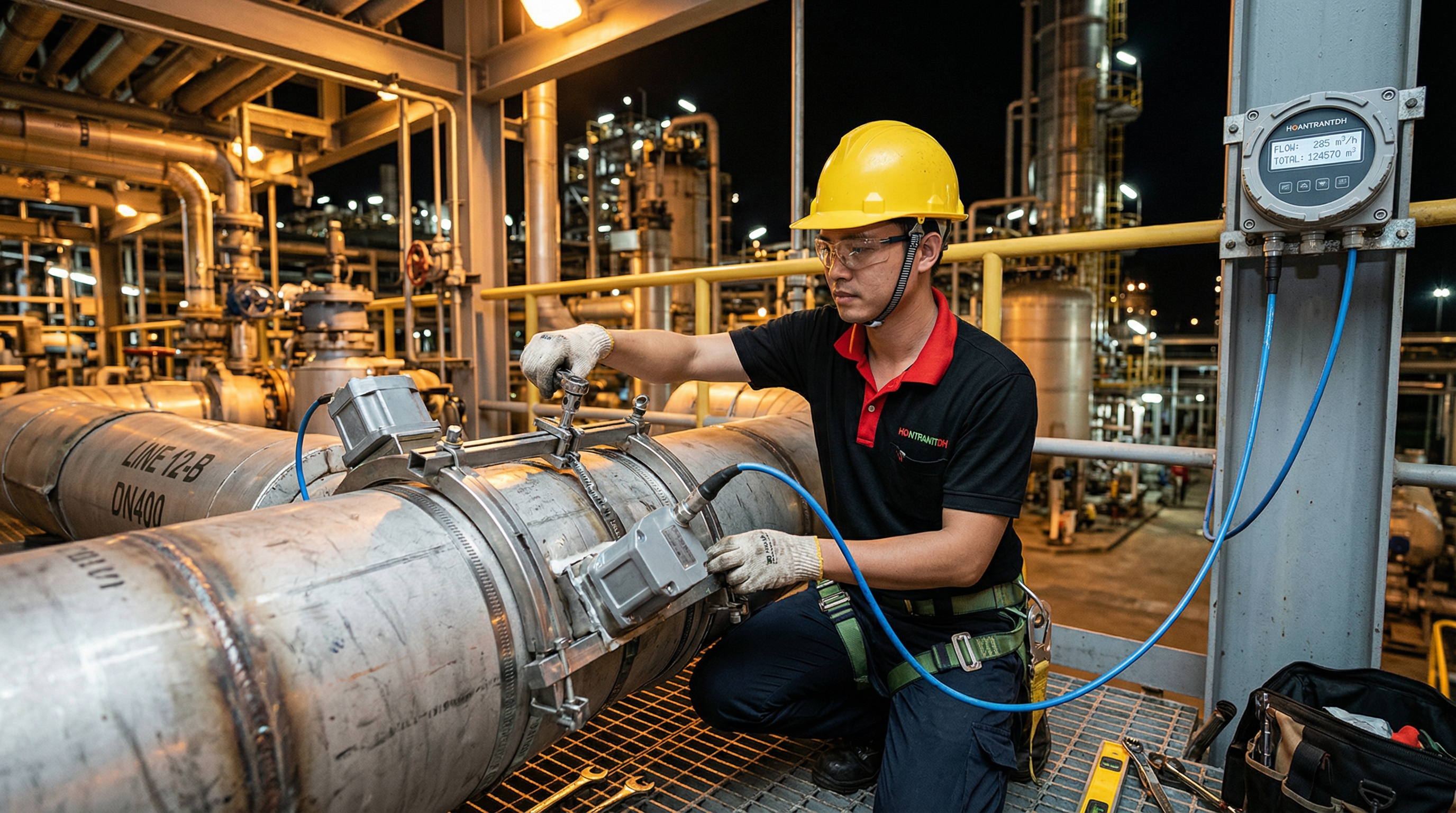

Lắp đặt đồng hồ đo lưu lượng siêu âm ultrasonic flow meter clamp-on bắt đầu chọn vị trí: ống đầy chất lỏng, đoạn thẳng 10D upstream/5D downstream, tránh van, khuỷu cong, bơm, air pocket. Đo đường kính ngoài ống, độ dày thành ống bằng ultrasonic thickness gauge. Nhập thông số vào transmitter: DN, vật liệu ống, độ dày, lining, nhiệt độ chất lỏng. Transmitter tính khoảng cách đầu dò tối ưu method Z, V, W, X.

Chuẩn bị bề mặt ống đồng hồ đo lưu lượng siêu âm ultrasonic flow meter: đánh bóng mài vị trí gắn đầu dò sạch rỉ sét sơn, độ nhám <Ra 3.2μm. Bôi coupling gel siêu âm đều, gắn đầu dò theo khoảng cách tính, dùng dải inox siết chặt. Kiểm tra signal strength >60%, signal quality >80% trên màn hình. Điều chỉnh vị trí đầu dò đạt tín hiệu tốt nhất. Cố định đầu dò, bọc băng keo chống nước.

Lắp đặt đồng hồ đo lưu lượng siêu âm ultrasonic flow meter inline: hàn mặt bích ống, lắp đầu đo theo hướng flow arrow, gasket PTFE, xiết bu-lông star pattern moment theo manual. Đấu cáp tín hiệu shield, nối đất thân thiết bị <10Ω. Đấu nguồn 220VAC, 4-20mA, pulse, Modbus tới PLC SCADA. Zero calibration không dòng chảy, span calibration so master meter portable. Commissioning kiểm tra đầy đủ chức năng.

Bảng 4: Yêu Cầu Đoạn Thẳng Lắp Đặt

Thiết bị upstream	Upstream (D)	Downstream (D)
Ống thẳng dài	10D	5D
Khuỷu cong 90° 1 cái	15D	5D
Khuỷu cong 90° 2 cái	25D	5D
Van cầu, van cổng	20D	5D
Bơm li tâm	30D	5D





Bảo Trì Và Xử Lý Sự Cố Thường Gặp

Bảo trì đồng hồ đo lưu lượng siêu âm ultrasonic flow meter đơn giản không bộ phận chuyển động. Hàng tháng: kiểm tra signal strength quality trên màn hình, signal <50% cần điều chỉnh đầu dò. Vệ sinh bề mặt transmitter, kiểm tra dải siết đầu dò clamp-on, thêm coupling gel nếu khô. Hàng quý: đo điện trở cách điện cáp tín hiệu >100MΩ, kiểm tra nối đất <10Ω, backup cấu hình data SD card USB.

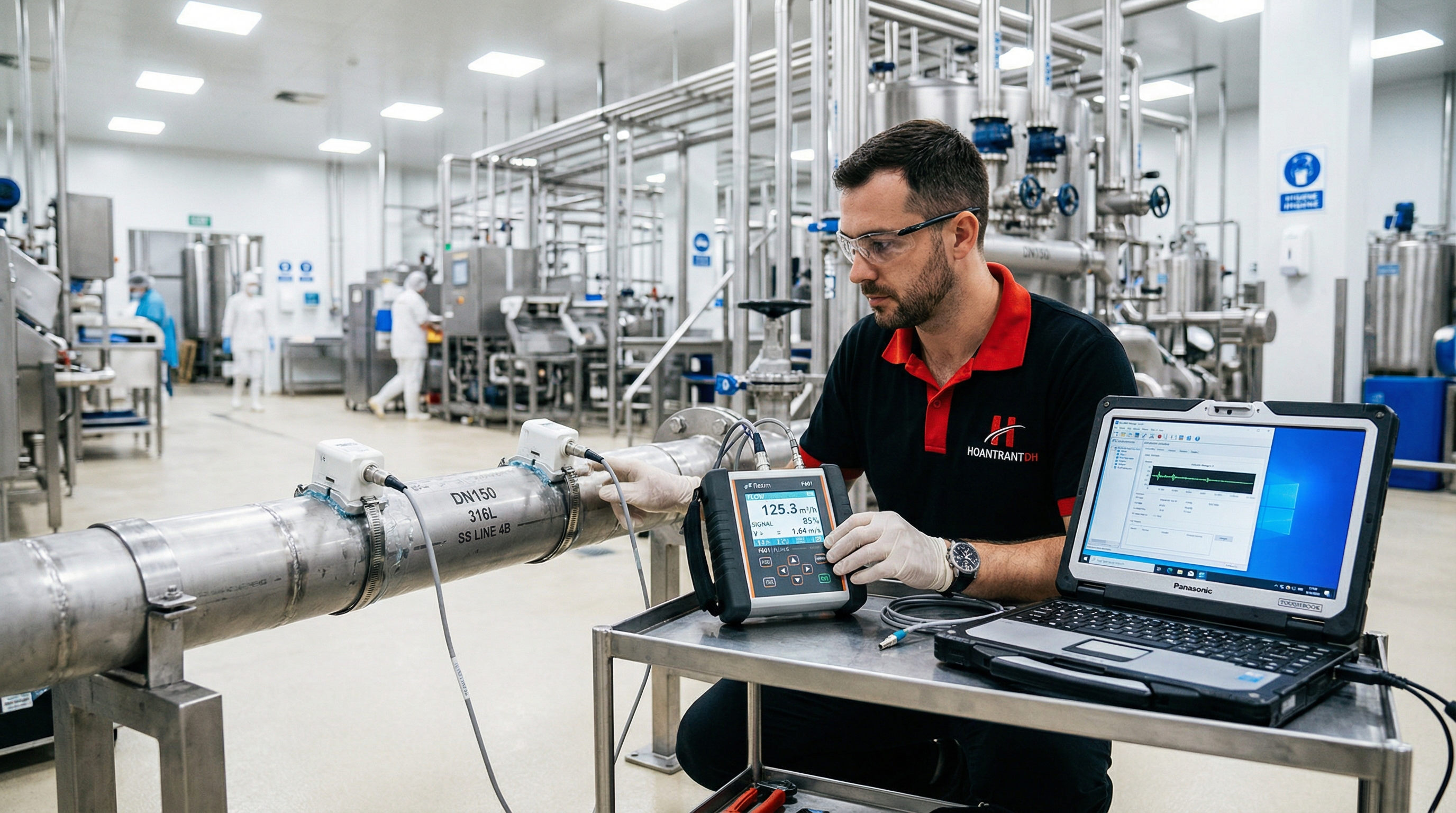

Hàng năm: hiệu chuẩn kiểm tra đồng hồ đo lưu lượng siêu âm ultrasonic flow meter bằng portable master meter, sai lệch >±2% cần recalibration. Clamp-on: tháo đầu dò làm sạch coupling gel cũ, đánh bóng bề mặt ống lại, bôi gel mới. Inline: kiểm tra đầu dò wetted có cặn bám, vệ sinh hóa chất hoặc cơ học. Kiểm tra cáp tín hiệu có đứt gãy, oxy hóa đầu connector, thay nếu cần.

Lỗi thường gặp đồng hồ đo lưu lượng siêu âm ultrasonic flow meter: signal loss do bọt khí nhiều, đầu dò lỏng, coupling gel khô. Đọc không ổn định do rối dòng chảy không đủ đoạn thẳng, vật liệu ống không đồng nhất, nhiệt độ thay đổi nhanh. Đọc sai offset do zero drift, cấu hình sai thông số ống, lớp cặn dày thành ống. Transmitter error code: E01 signal weak, E02 pipe empty, E03 transducer fault. Tham khảo manual hoặc

HOANTRANTDH 0879 848 668 hỗ trợ.

So Sánh Với Công Nghệ Khác Và FAQ

So với electromagnetic, đồng hồ đo lưu lượng siêu âm ultrasonic flow meter clamp-on lợi thế không cần cắt ống, phù hợp ống lớn DN500+ tiết kiệm chi phí. Electromagnetic độ chính xác cao hơn ±0.5% vs ±1%, đo chất có chất rắn tốt hơn. Ultrasonic phù hợp nước sạch, hóa chất sạch, electromagnetic cho nước thải hóa chất ăn mòn. So Coriolis, ultrasonic rẻ hơn 50-70% nhưng không đo khối lưu lượng mật độ. Coriolis ±0.1% custody transfer, ultrasonic ±0.5-1% công nghệ.

Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter so turbine vortex: tuổi thọ 15-20 năm vs 5-10 năm, không sụt áp vs 0.5-1 bar, không bảo trì vs thay bearing rotor. Turbine độ chính xác ±0.5% rẻ hơn nhưng không đo chất bẩn, không clamp-on. Vortex giá thấp cho hơi khí nhưng kém chất lỏng nhớt. HOANTRANTDH khuyến nghị đồng hồ đo lưu lượng siêu âm ultrasonic flow meter cho ống lớn, kiểm tra portable, ứng dụng không

cắt ống, audit năng lượng nước HVAC.

Bảng 5: So Sánh Chi Phí TCO Ultrasonic

Loại	Mua(%)	Lắp(%)	Bảo trì(%)	Hiệu chuẩn(%)	Năng lượng(%)	Tổng(%)
Ultrasonic clamp-on	100	100	100	100	100	100
Electromagnetic	110	150	90	80	100	108
Coriolis	200	140	120	110	110	165
Turbine	50	120	200	150	150	130
Vortex	60	110	120	130	110	100

Câu Hỏi Thường Gặp:

1. Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter clamp-on có chính xác không?

Có, clamp-on transit time đạt ±0.5-1% với ống sạch, lắp đúng kỹ thuật. Inline ultrasonic đạt ±0.5% tương đương electromagnetic. Độ chính xác phụ thuộc chất lỏng sạch, đoạn thẳng đủ, coupling gel tốt, vật liệu ống đồng nhất. HOANTRANTDH khuyến nghị hiệu chuẩn hàng năm duy trì độ chính xác.

2. Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter đo được ống nhựa không?

Có, clamp-on đo được ống nhựa PVC, HDPE, PP, PVDF DN50-DN1000. Yêu cầu thành ống không quá dày <50mm, không lót bọt xốp foam, bề mặt nhẵn không gợn sóng. Ống composite GRP FRP cần kiểm tra trước. Ống bê tông lót epoxy tín hiệu yếu hơn inox. HOANTRANTDH khảo sát tại chỗ xác định khả thi.

3. Transit time và Doppler khác nhau như thế nào?

Transit time đo chất lỏng sạch đồng nhất độ chính xác ±0.5-1%, Doppler đo chất có rắn lơ lửng bọt khí độ chính xác ±2-5%. Transit time yêu cầu độ sạch >95%, Doppler cần chất rắn >100ppm phản xạ sóng. Nước sạch dùng transit time, nước thải bùn dùng Doppler. HOANTRANTDH tư vấn lựa chọn phù hợp ứng dụng.

4. Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter portable dùng trong bao lâu?

Portable pin sạc Li-ion hoạt động 8-12 giờ liên tục, sạc đầy 4 giờ. Bộ nhớ log 10000-50000 điểm tùy model. Phù hợp audit năng lượng, kiểm tra balance, so sánh lưu lượng tạm thời. Lắp tháo nhanh 10-15 phút/điểm đo. HOANTRANTDH cho thuê portable Flexim Fluxus, GE TransPort theo ngày tuần tháng.

5. Bao lâu cần hiệu chuẩn đồng hồ đo lưu lượng siêu âm ultrasonic flow meter?

Clamp-on khuyến nghị kiểm tra hiệu chuẩn 6-12 tháng do coupling gel khô, đầu dò lỏng ảnh hưởng độ chính xác. Inline hiệu chuẩn hàng năm hoặc khi sai lệch >±2%. Custody transfer giao nhận dầu khí cần hiệu chuẩn định kỳ 6 tháng theo quy định. HOANTRANTDH dịch vụ hiệu chuẩn on-site hoặc lab ISO/IEC 17025 với thiết bị chuẩn quốc gia.



Đồng hồ đo lưu lượng siêu âm ultrasonic flow meter là giải pháp hiện đại linh hoạt cho đo lưu lượng không tiếp xúc. Clamp-on lắp ngoài ống không cần cắt, phù hợp ống lớn, kiểm tra portable, audit năng lượng. Transit time cho chất lỏng sạch ±0.5-1%, Doppler cho chất có rắn ±2-5%. Inline độ chính xác cao hơn ±0.5% ứng dụng công nghệ. Lựa chọn công nghệ đồng hồ đo lưu lượng siêu âm ultrasonic flow meter phù hợp,

lắp đặt đúng kỹ thuật, bảo trì định kỳ đảm bảo độ tin cậy lâu dài.

HOANTRANTDH cam kết sản phẩm chính hãng Flowline USA, Seneca Italy, dịch vụ kỹ thuật chuyên sâu, hỗ trợ 24/7. Đội ngũ kỹ sư kinh nghiệm 10+ năm tư vấn giải pháp tối ưu từ khảo sát hiện trường đến commissioning vận hành. Cho thuê portable ultrasonic flow meter kiểm tra audit. Liên hệ HOANTRANTDH hotline/Zalo 0879 848 668 email hoan.trantdhvn@gmail.com nhận báo giá tư vấn chi tiết đồng hồ đo lưu lượng siêu âm ultrasonic flow meter.



================================================================================
