Đồng Hồ Đo Lưu Lượng Turbine Flow Meter: Giải Pháp Kinh Tế

Mục Lục
1. Giới Thiệu Đồng Hồ Đo Lưu Lượng Turbine
2. Nguyên Lý Hoạt Động Turbine Flow Meter
3. Cấu Tạo Và Các Loại Turbine
4. Ưu Điểm Và Nhược Điểm Công Nghệ
5. Ứng Dụng Thực Tế Trong Công Nghiệp
6. Hướng Dẫn Lắp Đặt Và Vận Hành
7. Bảo Trì Và Thay Thế Bearing
8. So Sánh Với Công Nghệ Khác Và FAQ



Giới Thiệu Đồng Hồ Đo Lưu Lượng Turbine

Đồng hồ đo lưu lượng turbine flow meter là thiết bị đo lường phổ biến với chi phí thấp, độ chính xác ±0.5% phù hợp nhiều ứng dụng. HOANTRANTDH cung cấp đồng hồ đo lưu lượng turbine flow meter từ các thương hiệu Flowline USA, Oval Japan, Hydrotechnik Germany. Công nghệ turbine sử dụng rotor cánh quạt quay theo dòng chảy, tốc độ quay tỷ lệ lưu lượng.

Đồng hồ đo lưu lượng turbine flow meter hoạt động theo nguyên lý cơ học đơn giản: chất lỏng đẩy cánh rotor quay, sensor từ đếm số vòng quay. Độ chính xác ±0.25-0.5% tốt cho dầu, nhiên liệu, hóa chất độ nhớt thấp. Phiên bản insertion lắp ống lớn DN300-DN3000, phiên bản inline lắp ống nhỏ DN15-DN300. Custody transfer dầu khí yêu cầu hiệu chuẩn định kỳ.

HOANTRANTDH tư vấn chuyên sâu lựa chọn đồng hồ đo lưu lượng turbine flow meter phù hợp ứng dụng. Đội ngũ kỹ sư 10+ năm kinh nghiệm hỗ trợ sizing, lắp đặt, hiệu chuẩn. Dịch vụ bảo trì thay bearing định kỳ, spare parts rotor blade chính hãng.

Bảng 1: Thông Số Kỹ Thuật Turbine Flow Meter

Thông số	Giá trị	Ghi chú
Đường kính	DN15-DN300 inline	DN300-DN3000 insertion
Độ chính xác	±0.25% ~ ±0.5%	Linearity ±0.15%
Nhiệt độ	-200°C ~ +250°C	Tùy bearing material
Áp suất	PN40-PN100	ANSI 300-600
Vật liệu	SS304, SS316L	Rotor SS316L
Độ nhớt	<10 cP tốt nhất	>50 cP giảm chính xác
Rangedown	1:10 ~ 1:20	Turndown ratio
Bảo vệ	IP65/IP67	ATEX Zone 1 option



Nguyên Lý Hoạt Động Turbine Flow Meter

Đồng hồ đo lưu lượng turbine flow meter hoạt động theo nguyên lý cơ học: chất lỏng chảy qua làm quay rotor nhiều cánh như turbine. Tốc độ quay rotor tỷ lệ thuận vận tốc dòng chảy. Sensor từ pickup coil gắn vỏ phát hiện cánh rotor kim loại đi qua, tạo xung điện. Tần số xung Hz tỷ lệ lưu lượng, vi xử lý đếm xung tính lưu lượng chính xác.

K-factor là thông số quan trọng đồng hồ đo lưu lượng turbine flow meter: số xung trên mỗi đơn vị thể tích, đơn vị pulse/liter hoặc pulse/gallon. K-factor ổn định trong range làm việc, thay đổi ngoài range gây sai số. Bearing đỡ rotor là bộ phận quan trọng: bearing cứng ceramic chịu mài mòn, bearing mềm tungsten carbide độ nhạy cao. Bearing hỏng làm rotor lắc, đọc sai, tiếng kêu bất thường.

Đồng hồ đo lưu lượng turbine flow meter yêu cầu chất lỏng sạch không hạt rắn, tạp chất làm kẹt rotor. Bộ lọc strainer upstream bắt buộc lưới 100-200 mesh. Độ nhớt cao >50 cP làm ma sát bearing tăng, giảm độ nhạy. Cavitation flash làm rotor quay sai, cần đủ áp suất back pressure. Đoạn thẳng yêu cầu 10-20D upstream, 5D downstream ổn định profile dòng chảy.

Bảng 2: Các Loại Bearing Turbine Flow Meter

Loại bearing	Vật liệu	Ưu điểm	Nhược điểm
Ball bearing	SS440C	Bền, rẻ	Ma sát cao
Sleeve bearing	Tungsten carbide	Nhạy, chính xác	Đắt, dễ hỏng
Ceramic bearing	Al2O3, ZrO2	Chống ăn mòn	Giòn, vỡ
Magnetic bearing	Không tiếp xúc	Không mài mòn	Phức tạp, đắt
Jewel bearing	Sapphire ruby	Độ chính xác cao	Rất đắt

Cấu Tạo Và Các Loại Turbine

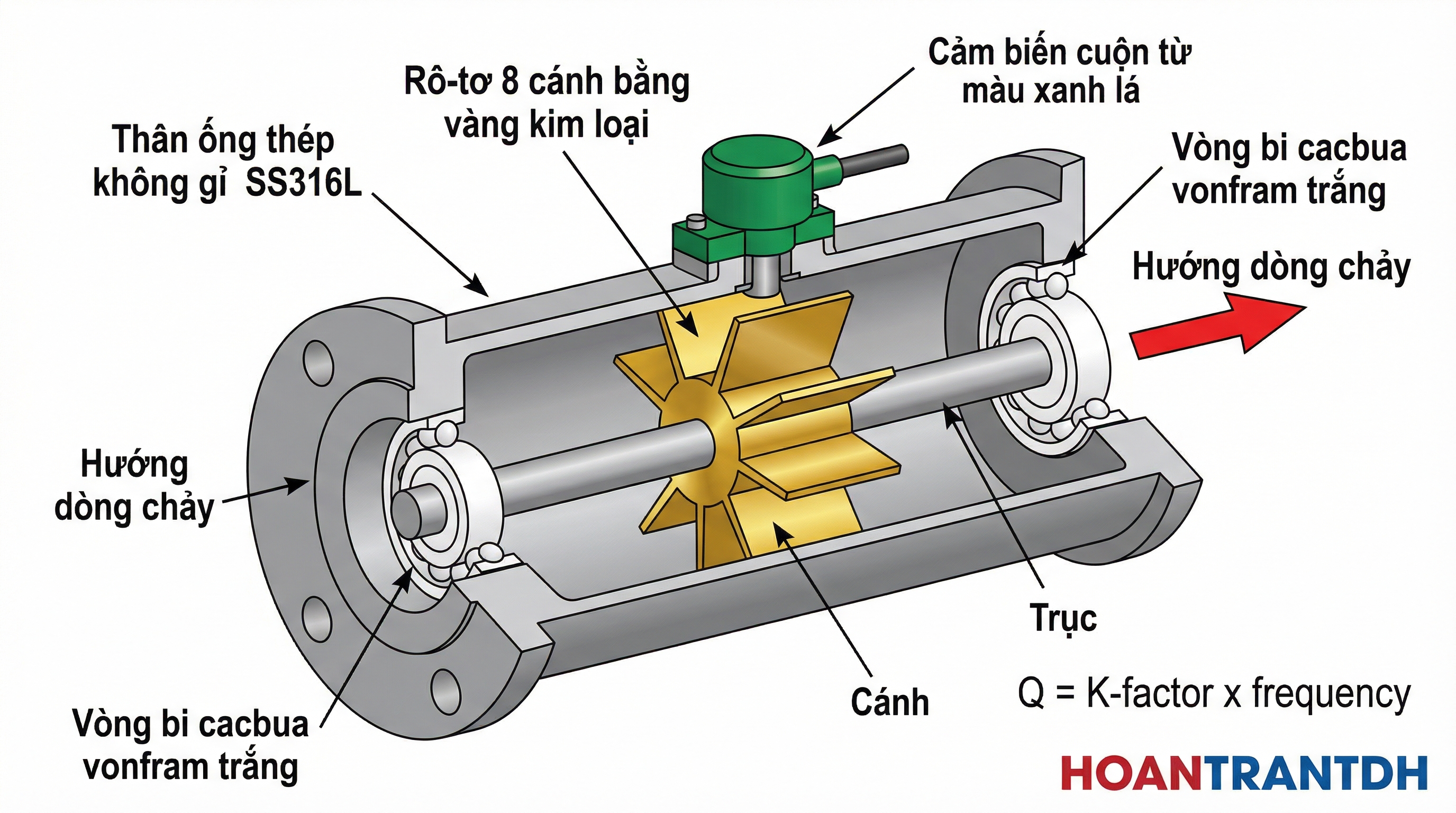

Cấu tạo đồng hồ đo lưu lượng turbine flow meter gồm: thân ống housing SS304/SS316L, rotor nhiều cánh blade, bearing đỡ rotor, pickup sensor từ, transmitter đếm xung. Rotor được gia công chính xác CNC, cân bằng động dynamic balance tránh rung lắc. Số cánh rotor 2-8 cánh tùy size: DN15-DN50 dùng 4-6 cánh, DN80-DN300 dùng 6-8 cánh. Cánh nhiều độ nhạy cao, cánh ít độ bền tốt.

Đồng hồ đo lưu lượng turbine flow meter inline toàn bộ dòng chảy qua rotor, độ chính xác ±0.25-0.5%, sụt áp 0.3-1 bar. Insertion chỉ một phần dòng chảy qua rotor nhỏ lắp ống lớn DN300-DN3000, độ chính xác ±1-2%, tiết kiệm chi phí. Helical rotor xoắn ốc giảm rung động, axial rotor thẳng đơn giản rẻ. Pelton wheel rotor dạng chén đo khí gas tốc độ cao.

Transmitter đồng hồ đo lưu lượng turbine flow meter chuyển xung thành tín hiệu 4-20mA tỷ lệ lưu lượng, pulse output đếm totalizer. LCD hiển thị lưu lượng tức thời, tổng lưu lượng, unit m3/h, L/min, GPM. K-factor programmable cài đặt qua keypad hoặc HART communicator. Xuất Modbus RS485, pulse OCT relay, alarm relay high/low. Nguồn 24VDC, 85-265VAC, battery 3.6V lithium 5 năm.

Ưu Điểm Và Nhược Điểm Công Nghệ

Ưu điểm lớn nhất đồng hồ đo lưu lượng turbine flow meter là chi phí thấp nhất các công nghệ đo lưu lượng. DN50 giá $300-800, DN100 $800-1500, rẻ hơn 50-70% so electromagnetic, Coriolis, ultrasonic. Độ chính xác ±0.25-0.5% tốt cho custody transfer dầu nhiên liệu. Linearity cao ±0.15% trong range rộng 1:10-1:20. Đáp ứng nhanh response time <1s phát hiện thay đổi lưu lượng tức thời.

Đồng hồ đo lưu lượng turbine flow meter có kích thước compact, trọng lượng nhẹ, lắp đặt đơn giản. Không cần nguồn điện phiên bản mechanical totalizer, chỉ cần pulse output. Dễ bảo trì thay bearing rotor tại chỗ, spare parts sẵn có giá rẻ. Phù hợp đo dầu, xăng, diesel, nhiên liệu, hóa chất độ nhớt thấp <10 cP. Ứng dụng rộng rãi truck loading, tank farm, custody transfer.

Nhược điểm đồng hồ đo lưu lượng turbine flow meter là có bộ phận chuyển động nên mài mòn, tuổi thọ bearing 2-5 năm tùy điều kiện. Yêu cầu chất lỏng sạch, bộ lọc strainer bắt buộc. Sụt áp 0.3-1 bar cao hơn electromagnetic, ultrasonic không sụt áp. Độ nhớt cao >50 cP giảm chính xác, không đo slurry, bùn. Cavitation, air entrainment làm rotor quay sai. Yêu cầu đoạn thẳng 10-20D dài.

Bảng 3: Ưu Nhược Điểm Turbine Flow Meter

Ưu điểm	Nhược điểm
Chi phí thấp nhất 50-70%	Bộ phận chuyển động mài mòn
Độ chính xác ±0.25-0.5%	Yêu cầu chất sạch, bộ lọc
Linearity ±0.15% tốt	Sụt áp 0.3-1 bar cao
Đáp ứng nhanh <1s	Độ nhớt >50 cP giảm chính xác
Compact, nhẹ, đơn giản	Đoạn thẳng 10-20D dài





Ứng Dụng Thực Tế Trong Công Nghiệp

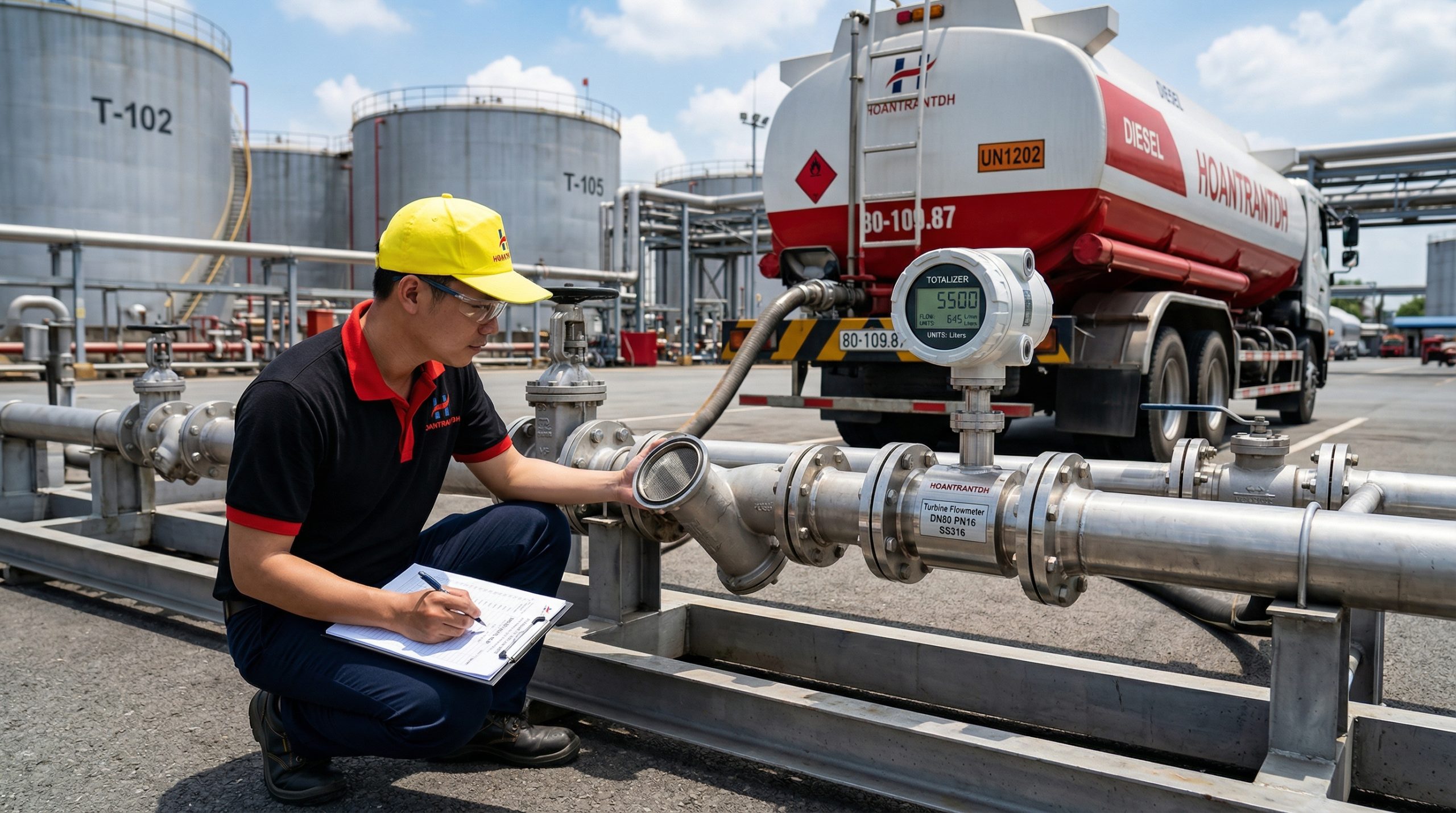

Đồng hồ đo lưu lượng turbine flow meter ứng dụng rộng rãi ngành dầu khí đo xăng dầu diesel custody transfer truck loading. DN50-DN100 lắp pipeline loading bay, totalizer tích lũy liter, gallon tính tiền chính xác. Hiệu chuẩn định kỳ 6-12 tháng theo API MPMS Chapter 5. Filter strainer 100 mesh upstream bắt cặn dầu. Grounding chống tĩnh điện ATEX Zone 1 môi trường nổ.

Công nghiệp hóa chất sử dụng đồng hồ đo lưu lượng turbine flow meter đo hóa chất độ nhớt thấp ethanol, methanol, acetone, toluene, MEK. SS316L chống ăn mòn, bearing ceramic chịu hóa chất. Batch control định lượng hóa chất ±0.5% sản xuất sơn, mực in, nhựa plastic. Transmitter 4-20mA kết nối PLC DCS điều khiển van solenoid batch valve tự động.

Đồng hồ đo lưu lượng turbine flow meter đo nhiên liệu jet fuel, aviation fuel sân bay. Đo khí nén compressed air, nitrogen, oxygen, CO2, natural gas. Pelton wheel rotor chịu tốc độ cao, bearing ceramic chống ăn mòn oxy hóa. Thực phẩm đồ uống: đo nước tinh khiết, dầu ăn, sữa liquid. Insertion turbine đo nước làm mát HVAC chiller DN300-DN600 tiết kiệm chi phí. HOANTRANTDH tư vấn sizing phù hợp range làm việc.



Hướng Dẫn Lắp Đặt Và Vận Hành

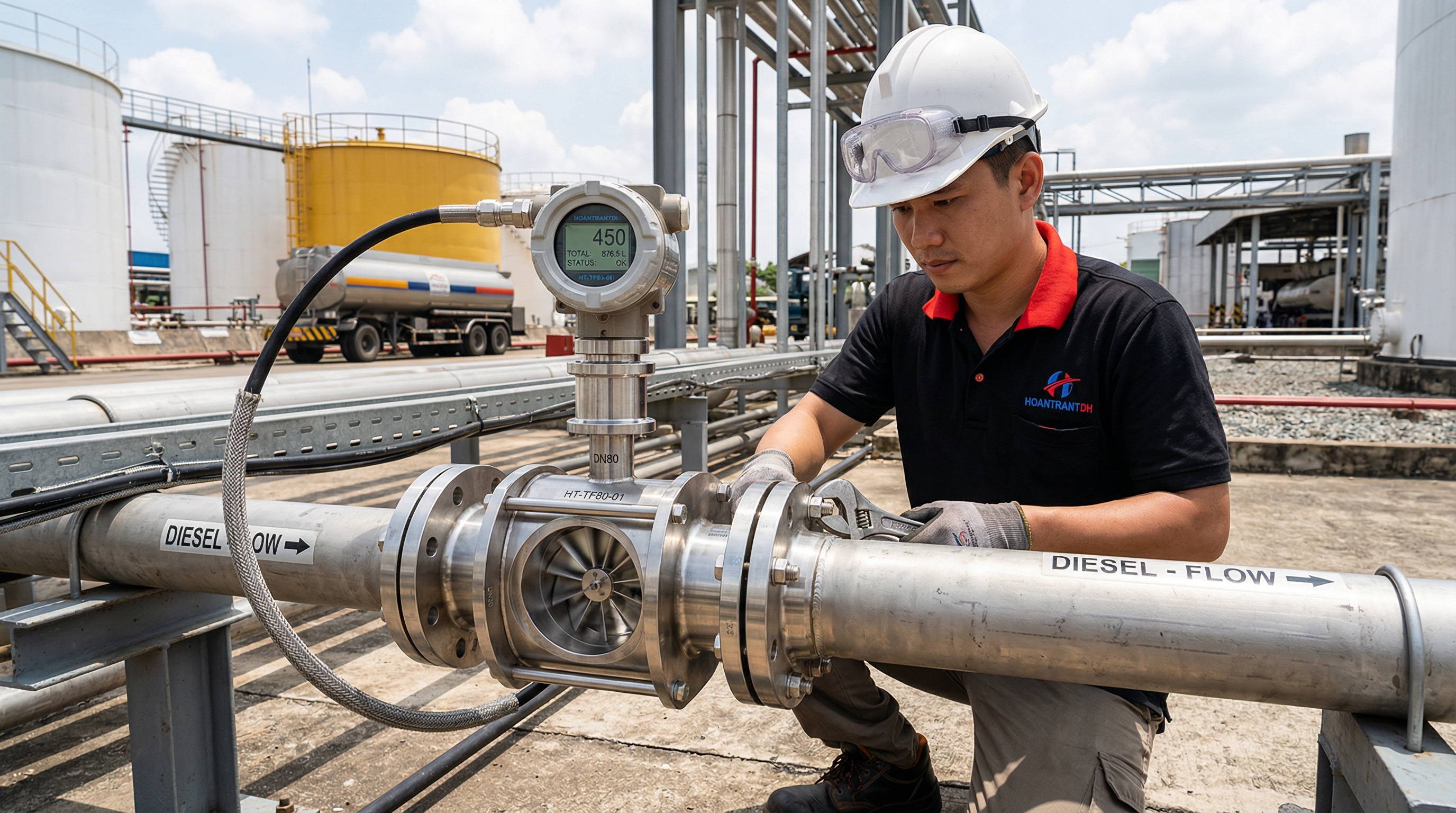

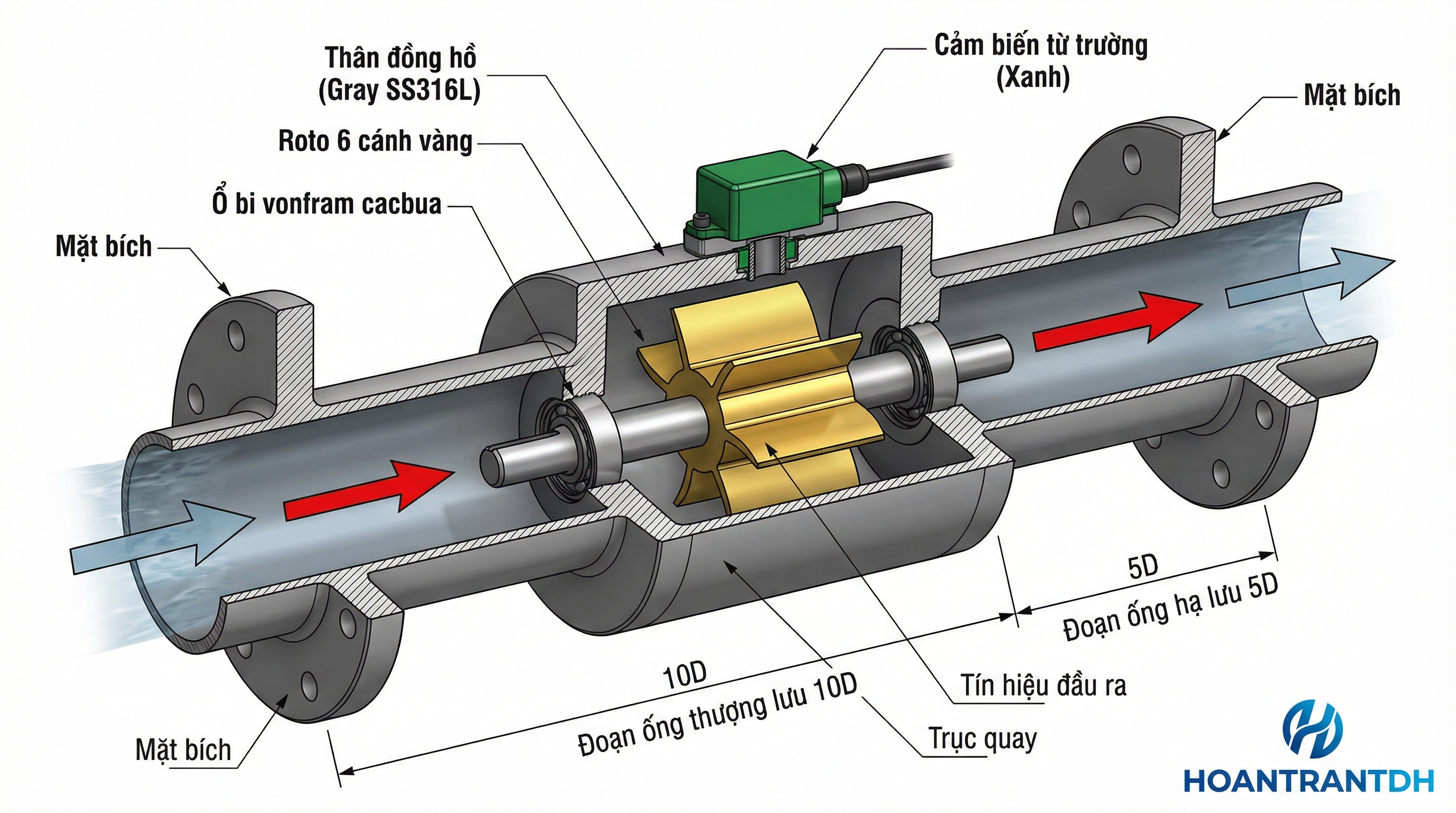

Lắp đặt đồng hồ đo lưu lượng turbine flow meter yêu cầu đoạn thẳng 10-20D upstream, 5D downstream tùy thiết bị upstream. Van, khuỷu cong, bơm cần 20D. Flow conditioner giảm yêu cầu xuống 5D khi không đủ không gian. Hướng flow arrow trùng dòng chảy, lắp ngang horizontal tốt nhất. Thẳng đứng vertical chỉ khi dòng chảy hướng lên tránh rotor chịu trọng lượng.

Bộ lọc strainer upstream bắt buộc đồng hồ đo lưu lượng turbine flow meter lưới 100-200 mesh, differential pressure gauge báo tắc filter. Check valve downstream tránh dòng ngược làm rotor quay ngược hỏng bearing. Áp suất back pressure đủ tránh cavitation, tối thiểu 2 bar cao hơn áp suất hơi bão hòa. Isolation valve cách ly hai đầu bảo trì không dừng sản xuất.

Đấu điện đồng hồ đo lưu lượng turbine flow meter: nguồn 24VDC hoặc 85-265VAC, pulse output vào counter totalizer, 4-20mA vào PLC DCS, Modbus RS485 SCADA. Commissioning: chạy nước sạch rửa pipeline, kiểm tra rotor quay mượt không kẹt, zero totalizier, cài K-factor theo certificate, kiểm tra output 4-20mA scaling. Vận hành: tăng lưu lượng từ từ tránh shock thủy lực, duy trì trong range 10-100%, theo dõi totalizer drift.

Bảng 4: Yêu Cầu Đoạn Thẳng Lắp Đặt

Thiết bị upstream	Upstream (D)	Downstream (D)
Ống thẳng dài	10D	5D
Khuỷu cong 90° 1 cái	15D	5D
Khuỷu cong 90° 2 cái	25D	5D
Van cầu, van cổng	20D	5D
Bơm li tâm	30D	5D





Bảo Trì Và Thay Thế Bearing

Bảo trì đồng hồ đo lưu lượng turbine flow meter quan trọng do có bộ phận chuyển động. Hàng tháng: kiểm tra totalizer drift so meter chuẩn, sai lệch >1% cần kiểm tra rotor bearing. Nghe tiếng kêu bất thường grinding noise từ rotor, rung động vibration tăng. Theo dõi sụt áp differential pressure tăng cao bộ lọc tắc hoặc rotor kẹt. Hàng quý: vệ sinh bộ lọc strainer, kiểm tra pressure gauge.

Hàng năm: tháo rotor kiểm tra đồng hồ đo lưu lượng turbine flow meter, đo clearance bearing, kiểm tra cánh rotor mòn, rỉ sét. Thay bearing khi clearance >0.05mm, bôi grease bearing ceramic chịu nhiệt. Hiệu chuẩn kiểm tra so master meter, sai lệch >±1% cần adjust K-factor. HOANTRANTDH dịch vụ hiệu chuẩn on-site portable prover, gravimetric, volumetric tank. Custody transfer dầu khí cần hiệu chuẩn 6-12 tháng theo API MPMS.

Lỗi thường gặp đồng hồ đo lưu lượng turbine flow meter: đọc thấp do bearing mòn ma sát tăng, rotor quay chậm. Đọc cao do cavitation flash làm rotor quay nhanh. Đọc không ổn định erratic do bọt khí, hạt rắn kẹt rotor. Không đọc no output do rotor kẹt cứng, sensor từ hỏng, cáp đứt. Tiếng kêu to loud noise do bearing hỏng, rotor mất cân bằng, thiếu grease. Thay bearing 2-5 năm tùy điều kiện, spare parts rotor blade sẵn có. Liên hệ HOANTRANTDH 0879 848 668.

So Sánh Với Công Nghệ Khác Và FAQ

So với electromagnetic, đồng hồ đo lưu lượng turbine flow meter rẻ hơn 50-70% nhưng có bộ phận chuyển động, tuổi thọ thấp hơn. Electromagnetic không sụt áp, turbine sụt áp 0.3-1 bar. Electromagnetic đo nước thải có chất rắn, turbine chỉ đo chất sạch. Turbine phù hợp dầu, nhiên liệu custody transfer, electromagnetic cho nước công nghiệp. So Coriolis, turbine rẻ hơn 60-80% nhưng không đo mass, density.

Đồng hồ đo lưu lượng turbine flow meter so ultrasonic: turbine rẻ hơn 40-60%, độ chính xác tương đương ±0.5% vs ±1%. Turbine cần cắt ống, ultrasonic clamp-on không cần. Turbine yêu cầu bảo trì bearing, ultrasonic không bảo trì. Turbine cho custody transfer dầu khí, ultrasonic cho audit năng lượng tạm thời. HOANTRANTDH khuyến nghị đồng hồ đo lưu lượng turbine flow meter cho dầu nhiên liệu hóa chất sạch độ nhớt thấp, ngân sách hạn chế, custody transfer dầu khí truck loading.

Bảng 5: So Sánh TCO Turbine Vs Công Nghệ Khác

Loại	Mua(%)	Lắp(%)	Bảo trì(%)	Hiệu chuẩn(%)	Năng lượng(%)	Tổng(%)
Turbine	100	100	100	100	100	100
Electromagnetic	180	150	40	50	55	105
Coriolis	400	140	50	55	60	180
Ultrasonic	160	80	40	75	55	95
Vortex	120	95	55	65	60	85

Câu Hỏi Thường Gặp:

1. Đồng hồ đo lưu lượng turbine flow meter có bền không?

Tuổi thọ bearing 2-5 năm tùy điều kiện làm việc, chất lỏng sạch bền hơn. Rotor blade bền 5-10 năm nếu không có hạt rắn mài mòn. TCO 10 năm cao hơn electromagnetic do chi phí bảo trì bearing, spare parts. Tuy nhiên giá mua thấp 50-70% nên vẫn kinh tế ứng dụng phù hợp. HOANTRANTDH cung cấp spare parts bearing rotor chính hãng.

2. Đồng hồ đo lưu lượng turbine flow meter có đo được nước thải không?

Không nên, turbine yêu cầu chất sạch không hạt rắn tạp chất. Nước thải có suspended solid làm kẹt rotor, mài mòn bearing nhanh. Bộ lọc strainer 100 mesh không đủ lọc nước thải. Nên dùng electromagnetic hoặc ultrasonic Doppler cho nước thải. Đồng hồ đo lưu lượng turbine flow meter phù hợp dầu, nhiên liệu, hóa chất sạch.

3. Tại sao đồng hồ đo lưu lượng turbine flow meter yêu cầu đoạn thẳng dài?

Turbine đo vận tốc dòng chảy, cần profile ổn định cho rotor quay đều. Van, khuỷu cong gây rối dòng làm rotor quay không đều, sai số cao. Đoạn thẳng 10-20D ổn định profile, linearity tốt. Flow conditioner giảm xuống 5D khi không đủ không gian. Electromagnetic Coriolis không cần đoạn thẳng do nguyên lý khác.

4. Đồng hồ đo lưu lượng turbine flow meter có đo được dầu nhớt không?

Đo được nhưng độ nhớt cao >50 cP giảm chính xác, ma sát bearing tăng. Tốt nhất độ nhớt <10 cP như xăng dầu diesel. Dầu nhớt SAE 40 cần turbine đặc biệt bearing cứng ceramic, rotor trọng lượng cao. Hoặc dùng PD meter oval gear positive displacement cho dầu nhớt độ nhớt cao. HOANTRANTDH tư vấn lựa chọn đồng hồ đo lưu lượng turbine flow meter phù hợp.

5. Bao lâu cần hiệu chuẩn đồng hồ đo lưu lượng turbine flow meter?

Custody transfer dầu khí cần hiệu chuẩn 6-12 tháng theo API MPMS Chapter 5. Ứng dụng công nghệ process control hiệu chuẩn hàng năm hoặc khi drift >1%. Bearing mới thay cần chạy rà 100 giờ rồi hiệu chuẩn lại. HOANTRANTDH dịch vụ hiệu chuẩn on-site portable prover gravimetric volumetric tank certificate truy xuất.



Đồng hồ đo lưu lượng turbine flow meter là giải pháp kinh tế, độ chính xác ±0.25-0.5% tốt cho dầu nhiên liệu hóa chất sạch. Chi phí thấp 50-70% so electromagnetic Coriolis ultrasonic. Linearity cao ±0.15%, đáp ứng nhanh <1s, compact nhẹ đơn giản. Yêu cầu chất sạch bộ lọc strainer, bảo trì bearing định kỳ 2-5 năm. Custody transfer dầu khí truck loading tank farm ứng dụng phổ biến.

HOANTRANTDH cam kết sản phẩm chính hãng Flowline USA, Oval Japan, Hydrotechnik Germany. Dịch vụ kỹ thuật chuyên sâu sizing lựa chọn phù hợp. Hiệu chuẩn on-site portable prover gravimetric volumetric. Spare parts bearing rotor blade chính hãng, bảo trì định kỳ thay bearing. Liên hệ HOANTRANTDH hotline/Zalo 0879 848 668 email hoan.trantdhvn@gmail.com tư vấn đồng hồ đo lưu lượng turbine flow meter.



================================================================================
