Giới Thiệu Đo Lưu Lượng Nước Thải

Đo lưu lượng nước thải flow meter là yêu cầu quan trọng nhà máy xử lý nước thải (WWTP) để kiểm soát quy trình, tính phí, tuân thủ quy định môi trường. HOANTRANTDH cung cấp giải pháp đo lưu lượng nước thải flow meter từ electromagnetic, ultrasonic Doppler, open channel phù hợp điều kiện khắc nghiệt. Nước thải có chất rắn lơ lửng, bọt khí, mỡ, hóa chất ăn mòn yêu cầu công nghệ chuyên dụng.

Đo lưu lượng nước thải flow meter phục vụ nhiều mục đích: đo nước thải vào (influent) tính tải organic BOD COD, đo giữa các công đoạn kiểm soát quy trình, đo nước thải ra (effluent) kiểm tra tiêu chuẩn xả thải QCVN 14:2008/BTNMT. Totalizer tích lũy m³/ngày tính phí xả thải. Dữ liệu lưu lượng kết nối SCADA giám sát online liên tục.

HOANTRANTDH tư vấn đo lưu lượng nước thải flow meter dựa trên: loại nước thải sinh hoạt/công nghiệp, hàm lượng chất rắn SS, bọt khí, pH ăn mòn, vị trí lắp đặt ống kín/kênh hở. Đội ngũ kỹ sư 10+ năm kinh nghiệm nhà máy xử lý nước thải hỗ trợ khảo sát, thiết kế, lắp đặt, commissioning.

Bảng 1: So Sánh Công Nghệ Đo Nước Thải

Tiêu chí	Electromagnetic	Ultrasonic Doppler	Open Channel
Độ chính xác	±0.5-1%	±2-5%	±2-5%
Chất rắn SS	Đến 50%	Cần >100ppm	Không hạn chế
Bọt khí	Chấp nhận <5%	Ảnh hưởng nhiều	Không ảnh hưởng
Lắp đặt	Inline ống kín	Clamp-on/inline	Kênh hở weir flume
Chi phí	Trung bình	Cao	Thấp
Bảo trì	Vệ sinh điện cực	Ít	Vệ sinh weir

Thách Thức Khi Đo Nước Thải

Đo lưu lượng nước thải flow meter gặp nhiều thách thức khác nước sạch. Chất rắn lơ lửng suspended solids (SS) 100-5000 mg/L làm tắc nghẽn turbine, mài mòn rotor, cặn bám sensor. Nước thải sinh hoạt SS 200-400 mg/L, nước thải công nghiệp thực phẩm SS 500-2000 mg/L, nước thải giấy bột SS 1000-5000 mg/L. Bọt khí từ bể aerator, dissolved air flotation làm sai đo ultrasonic, electromagnetic.

Mỡ dầu grease oil bám điện cực đo lưu lượng nước thải flow meter electromagnetic giảm tín hiệu. Nước thải nhà hàng, giết mổ có mỡ cao cần vệ sinh điện cực thường xuyên. Hóa chất ăn mòn pH 2-12 nước thải công nghiệp hóa chất, mạ điện yêu cầu vật liệu chống ăn mòn Hastelloy C, Titanium, Tantalum. Nhiệt độ nước thải 10-40°C ổn định, nước thải công nghiệp có thể 60-80°C.

Vị trí lắp đặt đo lưu lượng nước thải flow meter: ống kín DN200-DN2000, kênh hở rộng 0.5-5m. Không đủ áp suất back pressure ống không đầy. Rung động từ bơm, máy thổi khí ảnh hưởng ultrasonic. Không gian chật hẹp dưới lòng đất, hố ga giếng thăm. Môi trường ẩm ướt, khí độc H2S yêu cầu IP68, ATEX.

Bảng 2: Đặc Tính Nước Thải Các Nguồn

Nguồn	SS (mg/L)	BOD (mg/L)	Đặc điểm
Sinh hoạt	200-400	200-400	Giấy, hữu cơ
Thực phẩm	500-2000	800-2000	Mỡ, protein
Giấy	1000-5000	200-600	Sợi cellulose
Dệt nhuộm	300-1000	300-800	Màu, hóa chất
Giết mổ	800-2000	1000-3000	Máu, mỡ cao

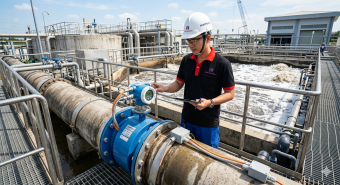

Electromagnetic Flow Meter Cho Nước Thải

Electromagnetic flow meter là lựa chọn tốt nhất đo lưu lượng nước thải flow meter ống kín độ chính xác ±0.5-1%. Nguyên lý Faraday không bộ phận chuyển động, không tắc nghẽn, đo chất rắn lơ lửng đến 50%, bọt khí <5%. Lớp lining PTFE hard rubber chống ăn mòn, điện cực SS316L Hastelloy Titanium chống mỡ hóa chất. Không sụt áp, tuổi thọ 15-20 năm bảo trì thấp.

Đo lưu lượng nước thải flow meter electromagnetic yêu cầu độ dẫn điện >5 μS/cm, nước thải thường 500-2000 μS/cm cao đủ. Lắp vị trí ống đầy chất lỏng: điểm thấp đường ống, ống đứng dòng lên. Tránh điểm cao tích khí, sau van cavitation. Grounding ring ống nhựa PVC. Vệ sinh điện cực 6-12 tháng tùy mỡ cặn bám, tháo dễ dàng không cần cắt ống.

Ứng dụng electromagnetic đo lưu lượng nước thải flow meter: đo influent vào đầu nhà máy DN300-DN1000, đo giữa các bể xử lý DN200-DN600, đo effluent ra DN400-DN800, đo bùn hoạt tính RAS WAS DN150-DN400. HOANTRANTDH cung cấp electromagnetic Endress+Hauser Promag, Siemens Sitrans, Krohne Optiflux chuyên nước thải grounding electrode, self-cleaning.



Ultrasonic Doppler Flow Meter

Ultrasonic Doppler flow meter phù hợp đo lưu lượng nước thải flow meter có chất rắn lơ lửng SS >100ppm phản xạ sóng siêu âm. Nguyên lý Doppler shift: sóng siêu âm phản xạ từ hạt rắn bọt khí, thay đổi tần số tỷ lệ vận tốc dòng chảy. Độ chính xác ±2-5% thấp hơn electromagnetic nhưng đủ nhiều ứng dụng. Clamp-on lắp ngoài ống không cần cắt ống, không tiếp xúc nước thải ăn mòn.

Đo lưu lượng nước thải flow meter ultrasonic Doppler yêu cầu chất rắn >100ppm, nước thải thường >200ppm đủ. Ống vật liệu thép, inox, PVC, HDPE, bê tông lót epoxy. Coupling gel siêu âm bôi transducer, dải inox siết chặt. Transmitter wall-mount IP65 hiển thị lưu lượng, xuất 4-20mA Modbus. Portable model pin sạc audit kiểm tra tạm thời. Không phù hợp nước sạch không có hạt phản xạ.

Ứng dụng ultrasonic Doppler đo lưu lượng nước thải flow meter: đo ống lớn DN500-DN3000 clamp-on tiết kiệm chi phí, đo nước thải có chất rắn cao SS >500ppm, đo tạm thời audit balance test, đo nước thải ăn mòn không muốn tiếp xúc. HOANTRANTDH cung cấp ultrasonic Doppler Greyline Avanti, Flowline EchoFlow portable clamp-on chuyên nước thải wastewater sewer.

Bảng 3: Electromagnetic Vs Ultrasonic Doppler

Tiêu chí	Electromagnetic	Ultrasonic Doppler
Độ chính xác	±0.5-1%	±2-5%
Lắp đặt	Inline cắt ống	Clamp-on không cắt
Chi phí	Trung bình	Cao hơn 20-30%
Yêu cầu SS	Đến 50%	Cần >100ppm
Bảo trì	Vệ sinh điện cực	Kiểm tra coupling gel
Tuổi thọ	15-20 năm	15-20 năm

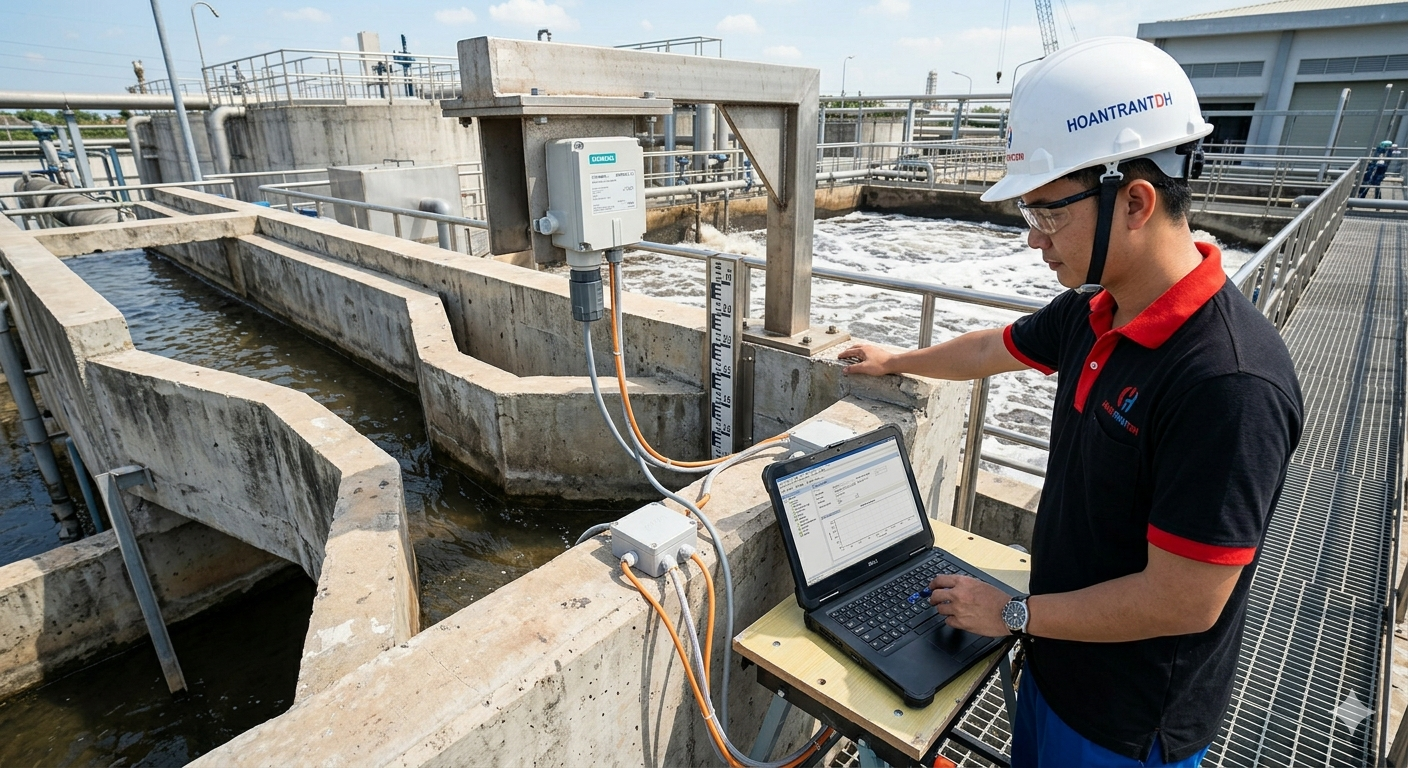

Cài đặt kênh mở rộng

Cài đặt keeng mở rộng phù hợp đo lưu lượng nước thải flow meter kênh hở rộng 0.5-5m không áp suất. Nguyên lý: đo mức nước level bằng ultrasonic hoặc áp suất, tính lưu lượng qua công thức weir/flume. Parshall flume độ chính xác ±2-3%, V-notch weir ±3-5%, rectangular weir ±5%. Không tiếp xúc nước thải, không tắc nghẽn, bảo trì thấp, chi phí thấp nhất.

Đo lưu lượng nước thải flow meter open channel yêu cầu xây weir/flume bê tông theo tiêu chuẩn ISO 1438, ISO 4359. Parshall flume tự làm sạch tốt nhất, dải đo rộng 3-3000 L/s. V-notch weir 90° 60° 30° cho lưu lượng nhỏ 1-100 L/s. Rectangular weir suppressed contracted cho lưu lượng lớn 100-10000 L/s. Ultrasonic level sensor lắp trên cao 0.5-1m, áp suất submersible sensor nhúng nước.

Ứng dụng open channel đo lưu lượng nước thải flow meter: đo đầu vào influent kênh hở DN1000-DN3000, đo cuối kênh effluent xả sông, đo tràn weir bể lắng clarifier, đo cống thoát nước storm water sewer. HOANTRANTDH cung cấp open channel Siemens Sitrans LU, Endress+Hauser Prosonic Flow weir flume ultrasonic level transmitter 4-20mA.

Bảng 4: Các Loại Weir Flume

Loại	Dải đo	Độ chính xác	Ứng dụng
Parshall flume	3-3000 L/s	±2-3%	Đa năng tốt nhất
V-notch 90°	1-100 L/s	±3-5%	Lưu lượng nhỏ
Rectangular weir	100-10000 L/s	±5%	Lưu lượng lớn
H-flume	10-500 L/s	±3%	Không gian hẹp





Lựa Chọn Công Nghệ Phù Hợp

Lựa chọn đo lưu lượng nước thải flow meter electromagnetic khi: ống kín DN200-DN1000, yêu cầu độ chính xác ±0.5-1%, chất rắn SS <50%, có độ dẫn điện, ngân sách trung bình, bảo trì chấp nhận vệ sinh điện cực 6-12 tháng. Ứng dụng: influent effluent chính xác, RAS WAS sludge, giữa các công đoạn xử lý. Phù hợp nước thải sinh hoạt, công nghiệp thực phẩm, dệt nhuộm.

Lựa chọn đo lưu lượng nước thải flow meter ultrasonic Doppler khi: ống lớn DN500-DN3000 clamp-on tiết kiệm, chất rắn SS >100ppm, nước thải ăn mòn không muốn tiếp xúc, đo tạm thời audit, độ chính xác ±2-5% chấp nhận. Ứng dụng: ống lớn trunk sewer, nước thải công nghiệp giấy SS cao, audit balance test, portable measurement. Không phù hợp nước sạch không có hạt.

Lựa chọn đo lưu lượng nước thải flow meter open channel khi: kênh hở không áp suất, lưu lượng lớn >100 L/s, ngân sách thấp, không yêu cầu độ chính xác cao ±3-5%, bảo trì thấp. Ứng dụng: influent effluent kênh hở, tràn weir clarifier, cống thoát nước storm sewer. HOANTRANTDH tư vấn lựa chọn tối ưu dựa trên điều kiện cụ thể.

Lắp Đặt Và Bảo Trì

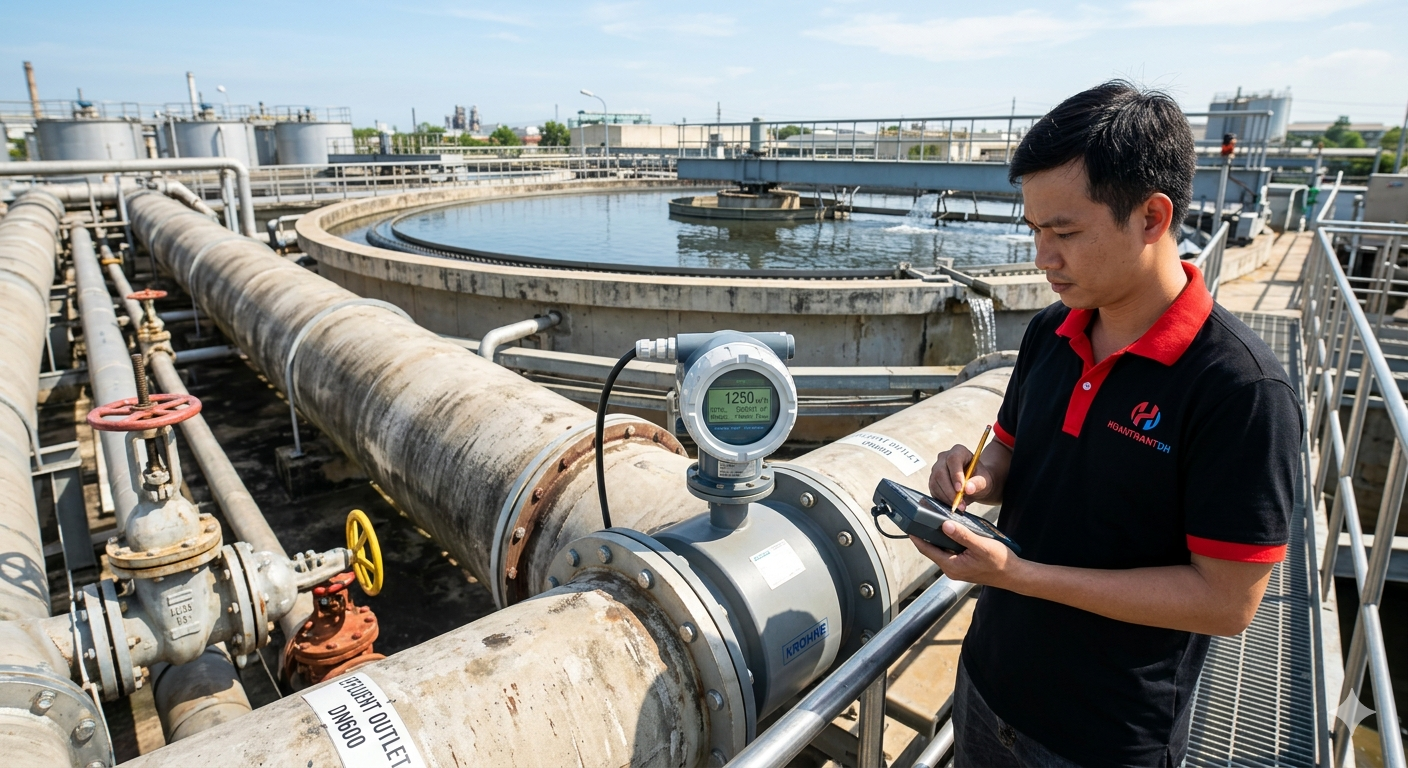

Lắp đặt đo lưu lượng nước thải flow meter electromagnetic: vị trí ống đầy chất lỏng full pipe, điểm thấp hoặc ống đứng dòng lên. Tránh điểm cao tích khí, sau van cavitation. Đoạn thẳng 5D upstream/3D downstream ngắn hơn nước sạch. Grounding ring ống nhựa nối đất chất lỏng. Mặt bích gasket EPDM chống hóa chất. Điện cực dễ tháo cleaning port vệ sinh không cần cắt ống.

Bảo trì đo lưu lượng nước thải flow meter electromagnetic: hàng quý kiểm tra tín hiệu signal strength >60% trên transmitter, giảm do cặn bám điện cực. Vệ sinh điện cực 6-12 tháng: đóng van cách ly, tháo điện cực, rửa nước áp lực cao hoặc acid citric nhẹ, kiểm tra gasket. Hiệu chuẩn hàng năm so portable ultrasonic hoặc weigh tank. Backup cấu hình SD card.

Bảo trì đo lưu lượng nước thải flow meter open channel: vệ sinh weir flume 3-6 tháng loại cặn bám rêu tảo ảnh hưởng profile dòng chảy. Kiểm tra level sensor ultrasonic cặn bám, vệ sinh bằng nước sạch. Kiểm tra kích thước weir theo bản vẽ thiết kế, sửa chữa nứt vỡ bê tông. Hiệu chuẩn level sensor zero span. HOANTRANTDH dịch vụ bảo trì định kỳ nhà máy WWTP.

Giải Pháp Và Câu Hỏi Thường Gặp

HOANTRANTDH cung cấp giải pháp đo lưu lượng nước thải flow meter toàn diện: khảo sát hiện trường đánh giá điều kiện, thiết kế hệ thống đo lường từ influent đến effluent, cung cấp thiết bị electromagnetic ultrasonic open channel chính hãng, lắp đặt commissioning hiệu chuẩn, đào tạo vận hành, bảo trì định kỳ spare parts. Kết nối SCADA PLC DCS giám sát online real-time.

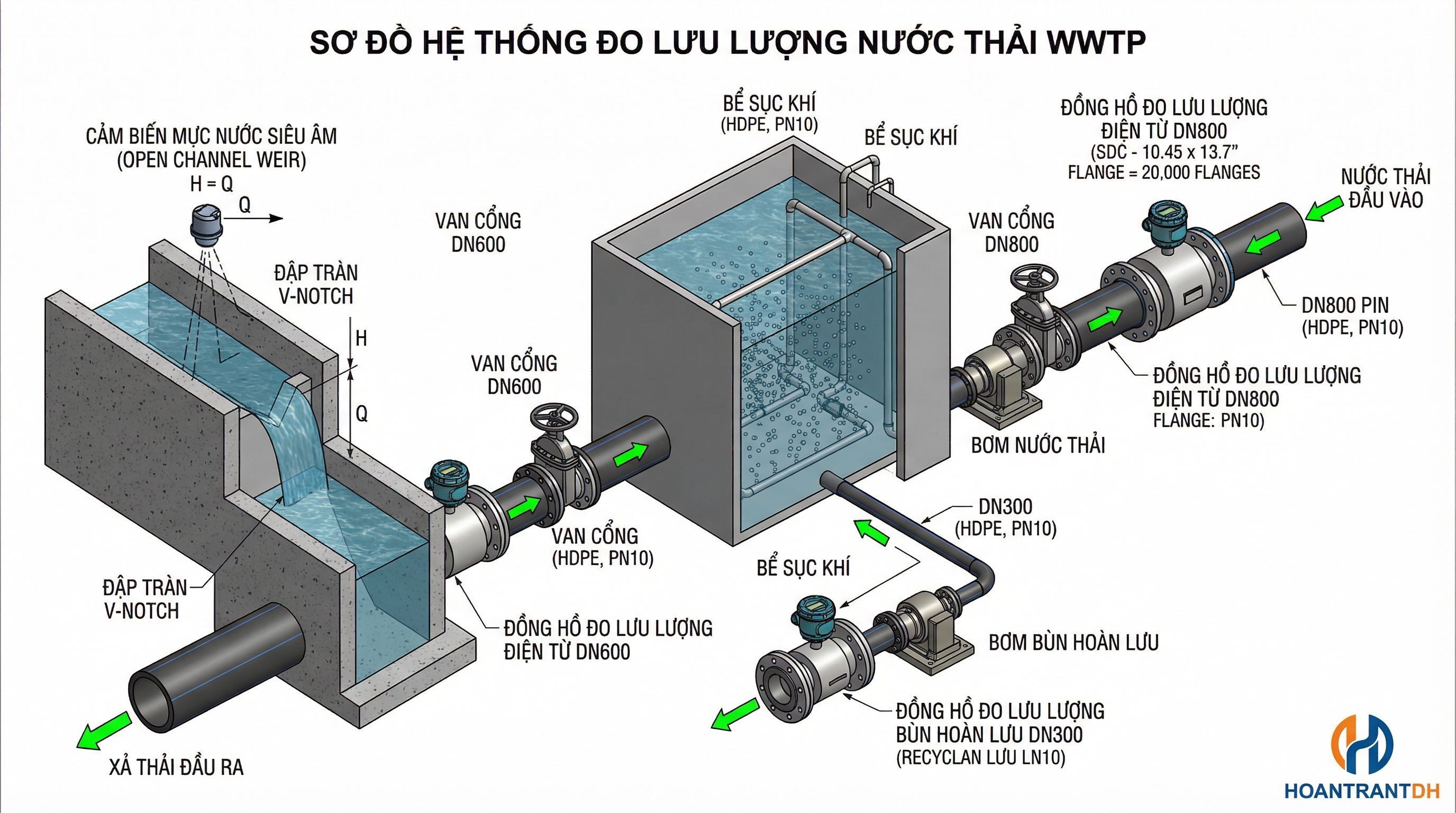

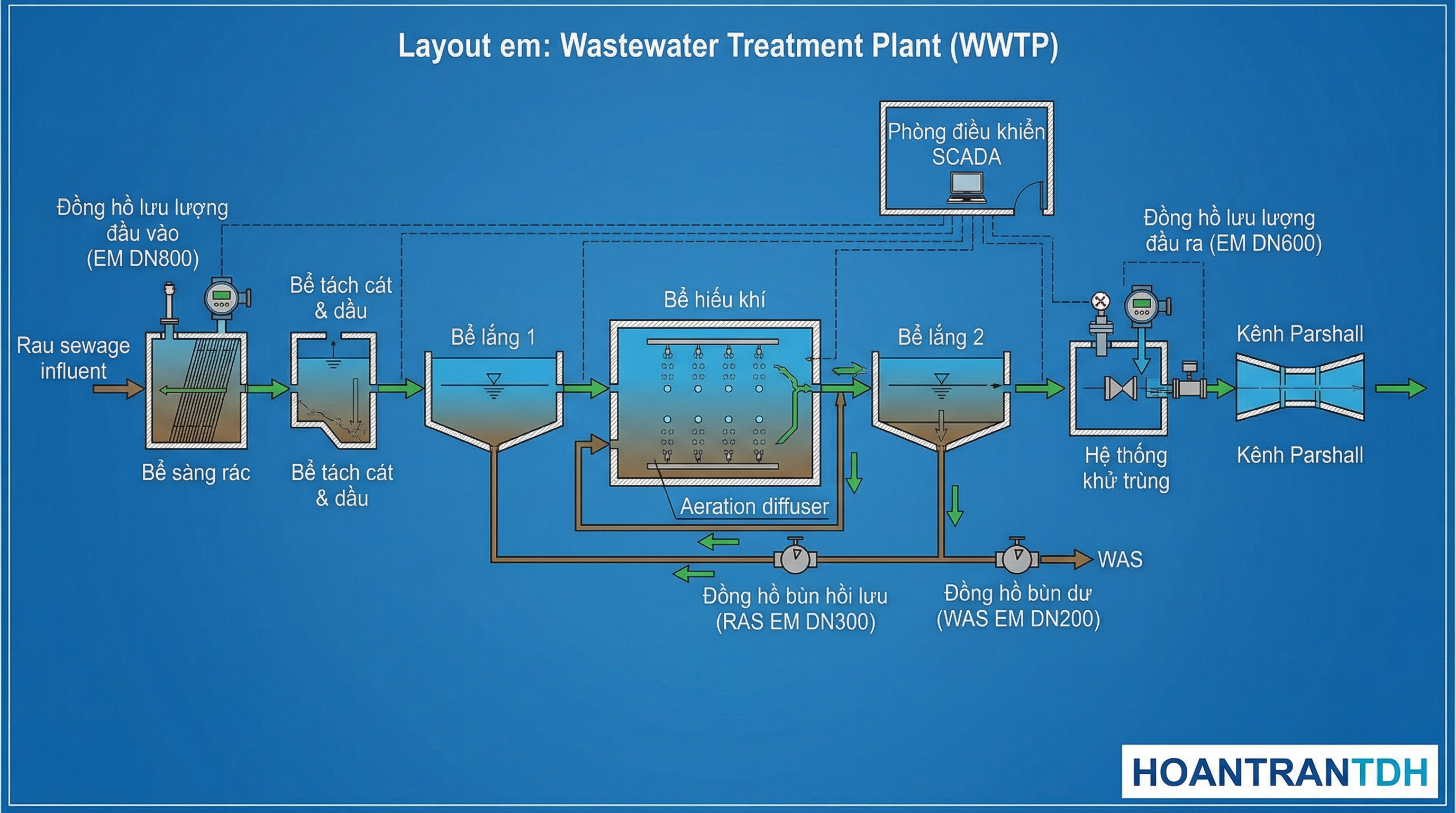

Giải pháp đo lưu lượng nước thải flow meter tích hợp: đo lưu lượng influent electromagnetic DN800 tính tải organic BOD COD, đo RAS WAS sludge DN300 kiểm soát MLSS bùn hoạt tính, đo effluent DN600 kiểm tra QCVN xả thải, đo biogas digester vortex thermal mass, kết nối SCADA Wonderware iFIX Ignition giám sát tổng thể. Dashboard realtime báo cáo tự động daily monthly.

Tối ưu đo lưu lượng nước thải flow meter: electromagnetic cho độ chính xác influent effluent chính, ultrasonic Doppler cho ống lớn trunk sewer clamp-on, open channel cho kênh hở weir flume giá rẻ. Kết hợp 3 công nghệ tối ưu chi phí hiệu suất. HOANTRANTDH hỗ trợ 24/7 technical support troubleshooting on-site.

Bảng 5: Chi Phí Đầu Tư So Sánh

Loại	DN200	DN600	Ghi chú
Electromagnetic	$1500-2500	$4000-6000	Inline tiêu chuẩn
Ultrasonic Doppler	$3000-5000	$5000-8000	Clamp-on portable
Open channel	$2000-3000	$3000-5000	Weir+sensor



Câu Hỏi Thường Gặp:

1. Công nghệ nào tốt nhất đo lưu lượng nước thải flow meter?

Electromagnetic tốt nhất ống kín độ chính xác ±0.5-1%, chất rắn SS <50%, chi phí trung bình. Ultrasonic Doppler tốt cho ống lớn clamp-on, SS >100ppm. Open channel tốt cho kênh hở weir flume chi phí thấp. Không có công nghệ tốt nhất cho mọi ứng dụng. HOANTRANTDH tư vấn đo lưu lượng nước thải flow meter lựa chọn tối ưu.

2. Đo lưu lượng nước thải flow meter có cần bộ lọc strainer không?

Không cần bộ lọc cho electromagnetic ultrasonic open channel đo nước thải. Turbine vortex cần bộ lọc nhưng không phù hợp nước thải do chất rắn tắc nghẽn nhanh. Electromagnetic không bộ phận chuyển động, không tắc nghẽn chất rắn SS đến 50%. Đây là ưu điểm lớn đo lưu lượng nước thải flow meter electromagnetic.

3. Bao lâu cần vệ sinh điện cực đo lưu lượng nước thải flow meter electromagnetic?

Vệ sinh điện cực 6-12 tháng tùy mỡ cặn bám. Nước thải sinh hoạt 12 tháng, nước thải nhà hàng giết mổ mỡ cao 6 tháng. Dấu hiệu cần vệ sinh: signal strength giảm <50%, đọc không ổn định erratic. Electromagnetic có cleaning port tháo điện cực dễ dàng không cần cắt ống. HOANTRANTDH dịch vụ vệ sinh đo lưu lượng nước thải flow meter định kỳ.

4. Open channel weir có chính xác đo lưu lượng nước thải flow meter không?

Độ chính xác ±2-5% thấp hơn electromagnetic ±0.5-1% nhưng chấp nhận nhiều ứng dụng. Parshall flume ±2-3% tốt nhất, V-notch weir ±3-5%. Yêu cầu xây dựng theo tiêu chuẩn ISO, vệ sinh weir định kỳ. Chi phí thấp, bảo trì đơn giản. Phù hợp đo lưu lượng nước thải flow meter kênh hở influent effluent không yêu cầu độ chính xác cao.

5. Nước thải ăn mòn pH 2-12 dùng công nghệ nào đo lưu lượng nước thải flow meter?

Electromagnetic với vật liệu chống ăn mòn: lining PTFE PFA, điện cực Hastelloy C Titanium Tantalum, mặt bích SS316L. Ultrasonic clamp-on không tiếp xúc nước thải tốt hơn cho ăn mòn mạnh. Open channel weir bê tông chống acid epoxy coating. HOANTRANTDH tư vấn vật liệu phù hợp đo lưu lượng nước thải flow meter hóa chất ăn mòn.



Đo lưu lượng nước thải flow meter yêu cầu công nghệ chuyên dụng chịu chất rắn SS, bọt khí, mỡ, hóa chất ăn mòn. Electromagnetic tốt nhất ống kín ±0.5-1% không tắc nghẽn SS <50%. Ultrasonic Doppler tốt cho ống lớn clamp-on SS >100ppm. Open channel weir flume tốt cho kênh hở chi phí thấp. Lựa chọn đúng công nghệ tối ưu độ chính xác chi phí bảo trì.

HOANTRANTDH cung cấp giải pháp đo lưu lượng nước thải flow meter toàn diện từ khảo sát thiết kế lắp đặt bảo trì. Electromagnetic Endress+Hauser Siemens Krohne, ultrasonic Greyline Flowline, open channel weir flume tiêu chuẩn ISO. Kết nối SCADA giám sát online. Đội ngũ kỹ sư kinh nghiệm nhà máy WWTP hỗ trợ 24/7. Liên hệ HOANTRANTDH hotline/Zalo 0879 848 668 email hoan.trantdhvn@gmail.com tư vấn đo lưu lượng nước thải flow meter.



================================================================================
