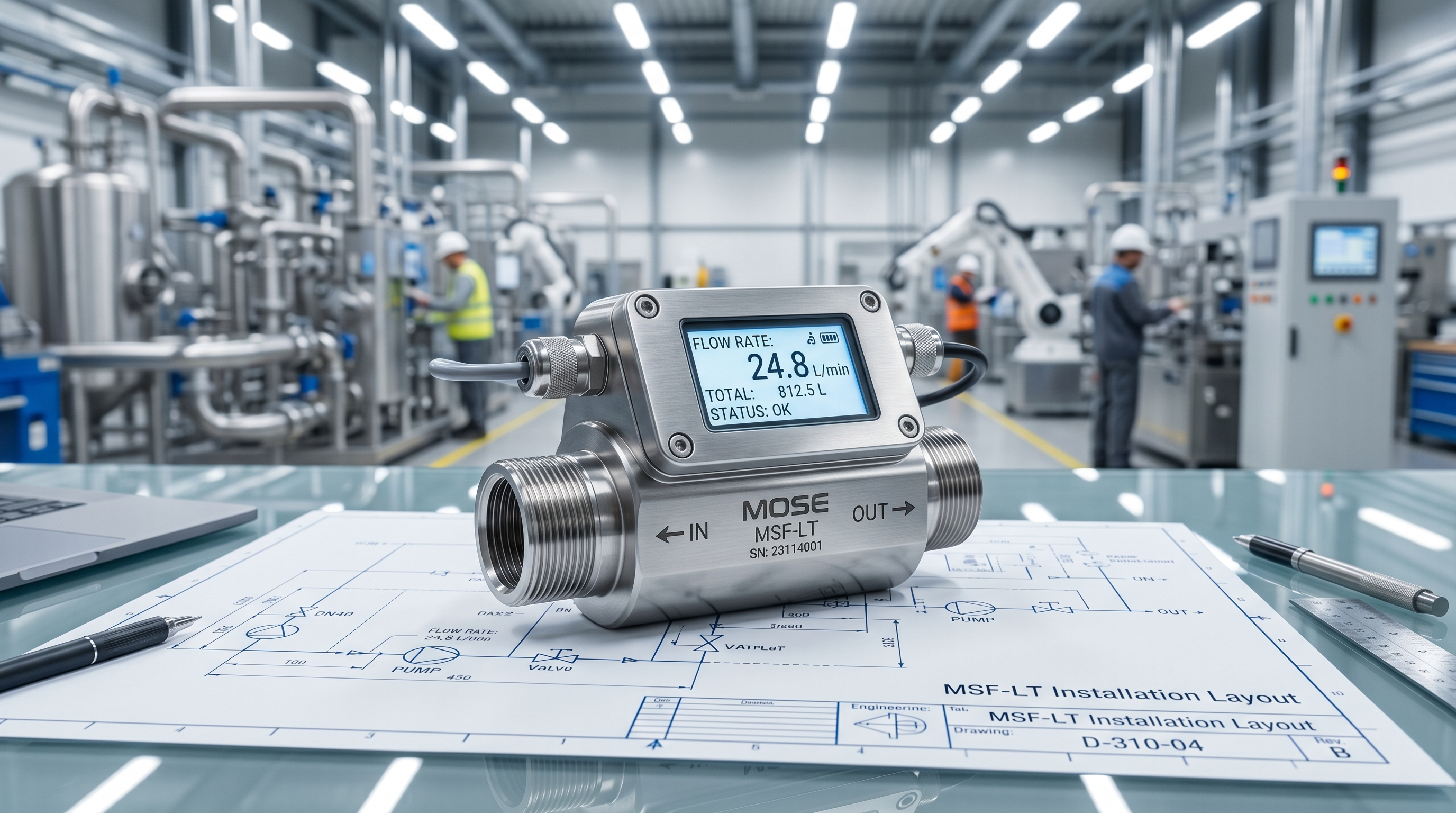

Đồng hồ tuabin chất lỏng là công nghệ đo lưu lượng chính xác, giá hợp lý cho chất lỏng sạch, độ nhớt thấp: nước sạch, nước khử khoáng, nhiên liệu nhẹ, dung môi. MOSE MSF-LT là dòng đồng hồ tuabin chất lỏng. Bài này giải thích nguyên lý, khi nào tuabin là lựa chọn tốt, ảnh hưởng của độ nhớt, yêu cầu lọc và lắp đặt, và các nguyên nhân hỏng thường gặp.
Nguyên lý
Mục lục

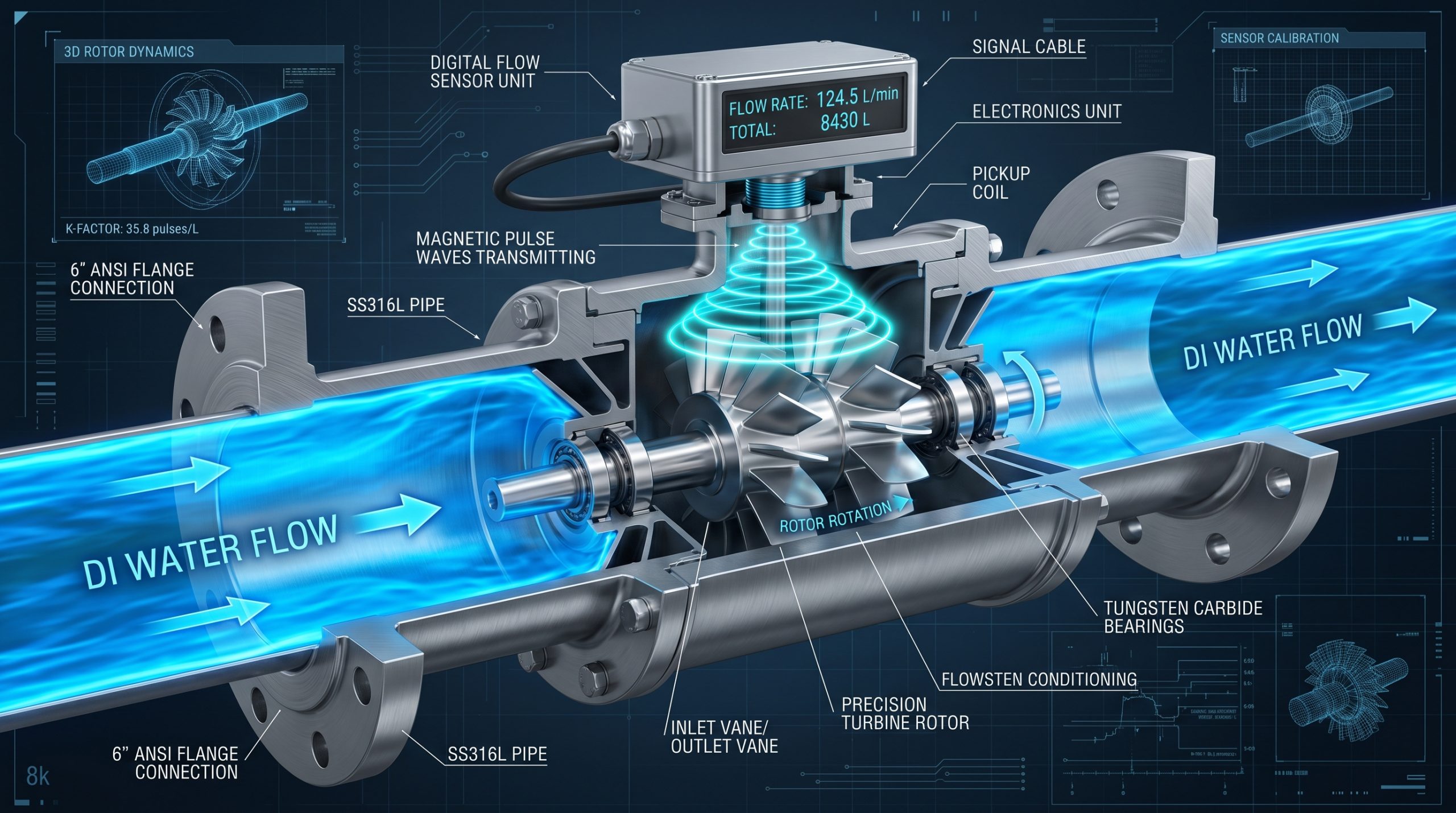

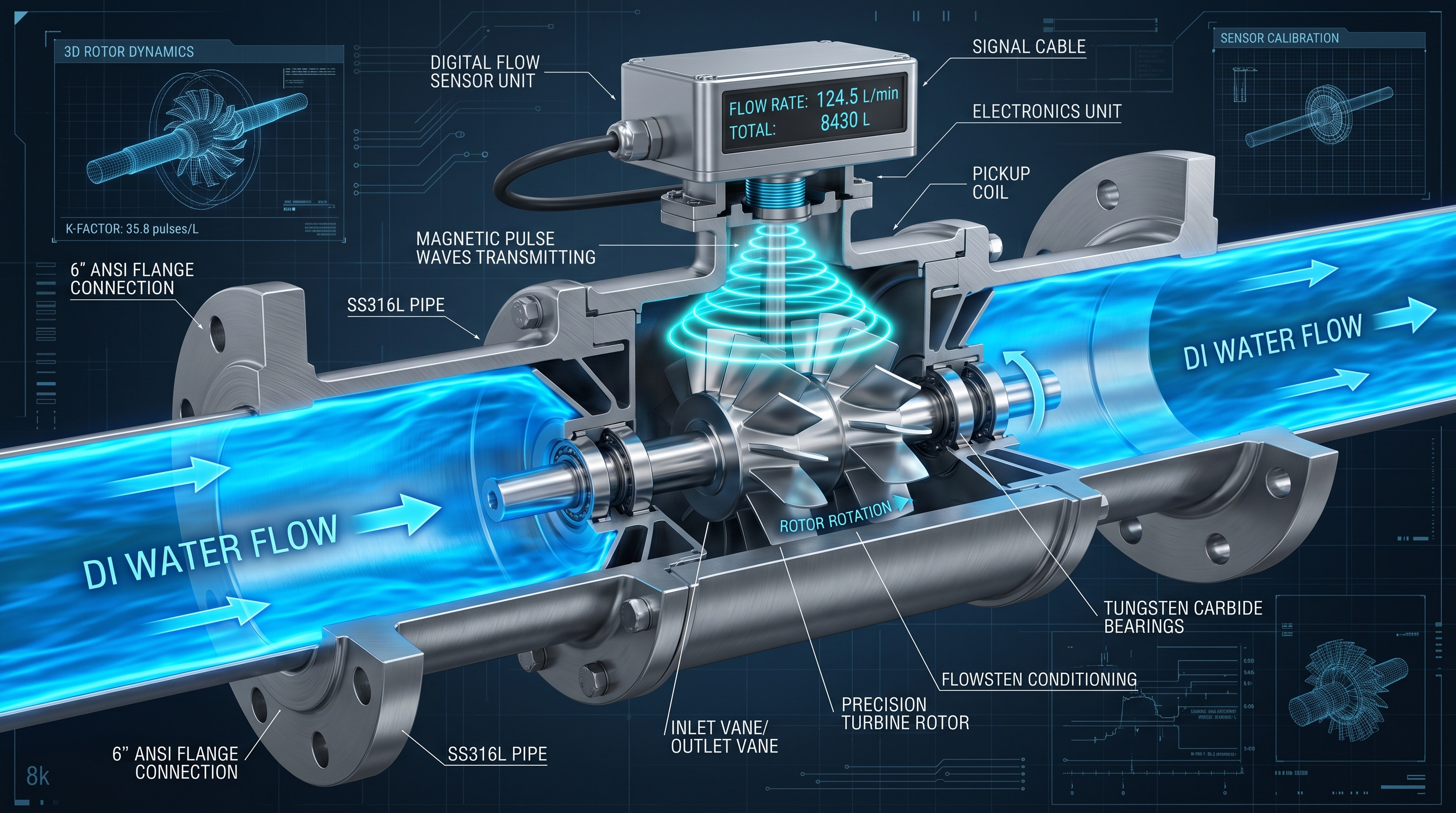

Chất lỏng qua bộ nắn dòng làm quay cánh tuabin. Cảm biến từ hoặc cảm biến điện cảm đếm số cánh đi qua, tạo xung có tần số tỉ lệ với lưu lượng. Hệ số K (xung trên lít) được xác định khi hiệu chuẩn; lưu lượng = tần số / K. Đồng hồ cho tín hiệu xung có độ phân giải cao, phù hợp định lượng theo mẻ.
Khi nào chọn tuabin
- Chất lỏng sạch, độ nhớt thấp, không có hạt rắn, sợi.
- Cần độ chính xác tốt với chi phí vừa phải.
- Chất lỏng không dẫn điện (nhiên liệu, dung môi, nước khử khoáng) mà đồng hồ điện từ không đo được.
- Định lượng theo mẻ cần tín hiệu xung nhanh.
Ảnh hưởng của độ nhớt
Hệ số K của tuabin thay đổi khi độ nhớt thay đổi, đặc biệt ở lưu lượng thấp. Đồng hồ hiệu chuẩn bằng nước sẽ sai khi đo dầu có độ nhớt cao hơn nhiều. Với dầu có độ nhớt thay đổi theo nhiệt độ, sai số còn trôi theo mùa. Nguyên tắc: hiệu chuẩn bằng môi chất có độ nhớt gần với môi chất thực, hoặc chọn đồng hồ bánh răng ovan cho chất lỏng nhớt. Xem so sánh turbine, vortex, oval gear.

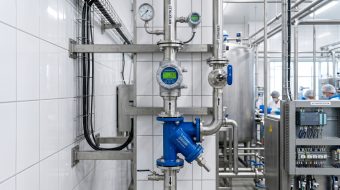

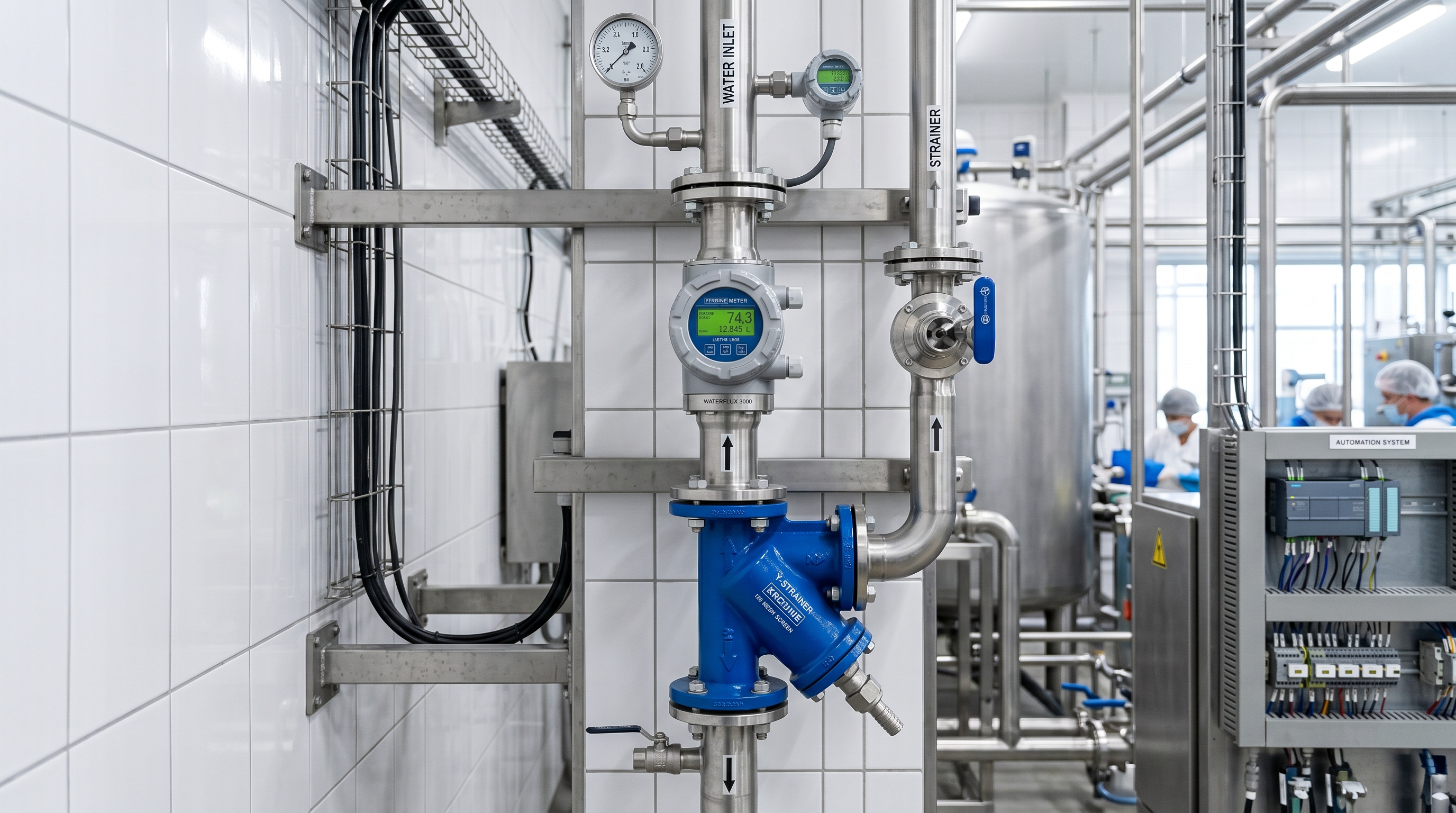

Lắp đặt
- Lọc phía trước: bắt buộc; hạt rắn làm mòn ổ, gãy cánh. Kích thước lưới lọc theo khuyến nghị của hãng.
- Đoạn ống thẳng: tuabin nhạy với xoáy; cần đoạn ống thẳng phía trước dài, hoặc bộ nắn dòng.
- Ống luôn đầy, không có khí: bọt khí làm tuabin quay nhanh hơn thực tế; lắp bộ tách khí nếu cần.
- Tránh xâm thực: giữ áp suất sau đồng hồ đủ cao, đặc biệt với chất lỏng dễ bay hơi.
- Không vượt lưu lượng tối đa: quay vượt tốc làm mòn ổ nhanh; cẩn thận khi xả khí, súc rửa đường ống.
- Hướng lắp: theo mũi tên; với đồng hồ cho phép lắp đứng, dòng đi lên.
Xử lý sự cố
| Hiện tượng | Nguyên nhân thường gặp |
|---|---|
| Không có xung | Cánh kẹt do cặn, ổ hỏng; cảm biến hoặc dây hỏng |
| Đọc cao hơn thực tế | Có khí trong chất lỏng, xoáy do thiếu ống thẳng |
| Đọc thấp hơn thực tế, nhất là ở lưu lượng thấp | Ổ mòn, ma sát tăng; độ nhớt cao hơn khi hiệu chuẩn |
| Xung không đều | Nhiễu điện trên dây xung, rung đường ống |
Câu hỏi thường gặp
Tuabin có đo nước thải được không?
Không nên; rác, cặn làm kẹt và mòn. Dùng đồng hồ điện từ MSF-EM.
Bao lâu hiệu chuẩn lại?
Theo mức độ quan trọng và độ mòn; tuabin có bộ phận chuyển động nên cần theo dõi xu hướng sai số. Xem hiệu chuẩn flow meter và tổng quan đồng hồ MOSE.
