Hướng Dẫn Chuyên Sâu: Cách kết nối PLC Mitsubishi với máy tính Qua USB, Ethernet Và RS-485

Trong lĩnh vực tự động hóa công nghiệp hiện đại, việc thiết lập hạ tầng truyền thông ổn định giữa hệ thống điều khiển và trạm kỹ thuật (Engineering Station) là bước ngoặt quyết định sự thành bại của dự án. Thực tiễn triển khai tại các nhà máy thông minh cho thấy, việc nắm vững Cách kết nối PLC Mitsubishi với máy tính không chỉ đảm bảo quá trình tải chương trình

(download/upload) diễn ra suôn sẻ mà còn tạo nền tảng cho hệ thống SCADA và IIoT thu thập dữ liệu thời gian thực. Đội ngũ chuyên gia tại HOANTRANTDH đã đúc kết được rằng, mỗi giao thức từ USB cục bộ, Ethernet băng thông rộng đến RS-485 đường dài đều mang những đặc tính điện học và nguyên lý truyền tải riêng biệt. Bài viết chuyên khảo này sẽ đi sâu vào

việc phân tích kiến trúc phần cứng, cấu hình tham số phần mềm và tối ưu hóa Cách kết nối PLC Mitsubishi với máy tính, giúp các kỹ sư tự động hóa làm chủ hoàn toàn quá trình giao tiếp dữ liệu theo đúng tiêu chuẩn công nghiệp khắt khe nhất.

1. Nguyên Lý Cốt Lõi Về Cách kết nối PLC Mitsubishi với máy tính Trong Hệ Thống Tự Động Hóa

Kiến trúc truyền thông công nghiệp đòi hỏi sự tương thích tuyệt đối giữa lớp vật lý (Physical Layer) và lớp ứng dụng (Application Layer). Khi nghiên cứu về Cách kết nối PLC Mitsubishi với máy tính, chúng ta phải hiểu rằng bản chất của quá trình này là sự trao đổi các khung dữ liệu (Data Frames) chứa mã lệnh Hexadecimal giữa phần mềm lập trình (như GX Works2, GX

Works3) và bộ vi xử lý của PLC. Tùy thuộc vào thế hệ phần cứng (từ dòng MELSEC-F truyền thống đến MELSEC iQ-R, iQ-F tiên tiến), Cách kết nối PLC Mitsubishi với máy tính sẽ có sự tiến hóa rõ rệt về mặt vật lý.

Tại HOANTRANTDH, chúng tôi luôn nhấn mạnh với các kỹ sư hệ thống rằng việc lựa chọn Cách kết nối PLC Mitsubishi với máy tính phải căn cứ vào môi trường nhiễu điện từ (EMI) và khoảng cách địa lý của tủ điện. Cổng USB cung cấp băng thông lớn cho khoảng cách cực ngắn (thường dưới 3 mét) trong quá trình chạy thử (Commissioning). Trong khi đó, việc áp dụng

Cách kết nối PLC Mitsubishi với máy tính qua mạng Ethernet lại giải quyết bài toán giao tiếp nội bộ nhà máy (Intranet) qua các Switch công nghiệp. Mặt khác, đối với các trạm biến tần hoặc cụm I/O phân tán ngoài công trường, Cách kết nối PLC Mitsubishi với máy tính thông qua chuẩn nối tiếp RS-485 với tín hiệu vi sai (Differential Signal) vẫn là tiêu chuẩn vàng về khả

năng chống nhiễu. Bất kể bạn chọn phương pháp nào, một thủ tục Cách kết nối PLC Mitsubishi với máy tính chuẩn xác luôn là chìa khóa để duy trì tính toàn vẹn của mã nguồn điều khiển.

Bảng 1: So sánh tổng quan ba phương thức truyền thông công nghiệp

Tiêu chí kỹ thuật	USB (Universal Serial Bus)	Ethernet (TCP/IP / UDP)	RS-485 (Serial Nối tiếp)
Khoảng cách tối đa	3 – 5 mét	100 mét (giữa 2 Node)	1200 mét (ở Baudrate thấp)
Tốc độ truyền tải	12 Mbps – 480 Mbps	10/100/1000 Mbps	Lên đến 115.2 kbps
Cấu trúc liên kết mạng	Point-to-Point (1-1)	Star, Ring, Daisy-chain	Bus đa điểm (Multi-drop)
Mức độ chống nhiễu	Trung bình (cần cáp bọc nhiễu)	Cao (Sử dụng cáp CAT6 STP)	Rất cao (Tín hiệu vi sai)
Ứng dụng chủ đạo	Lập trình tại chỗ, gỡ lỗi	SCADA, IIoT, kết nối nhà máy	Giao tiếp biến tần, cảm biến xa

2. Giao Thức USB: Cách kết nối PLC Mitsubishi với máy tính Trực Tiếp Và Tốc Độ Cao

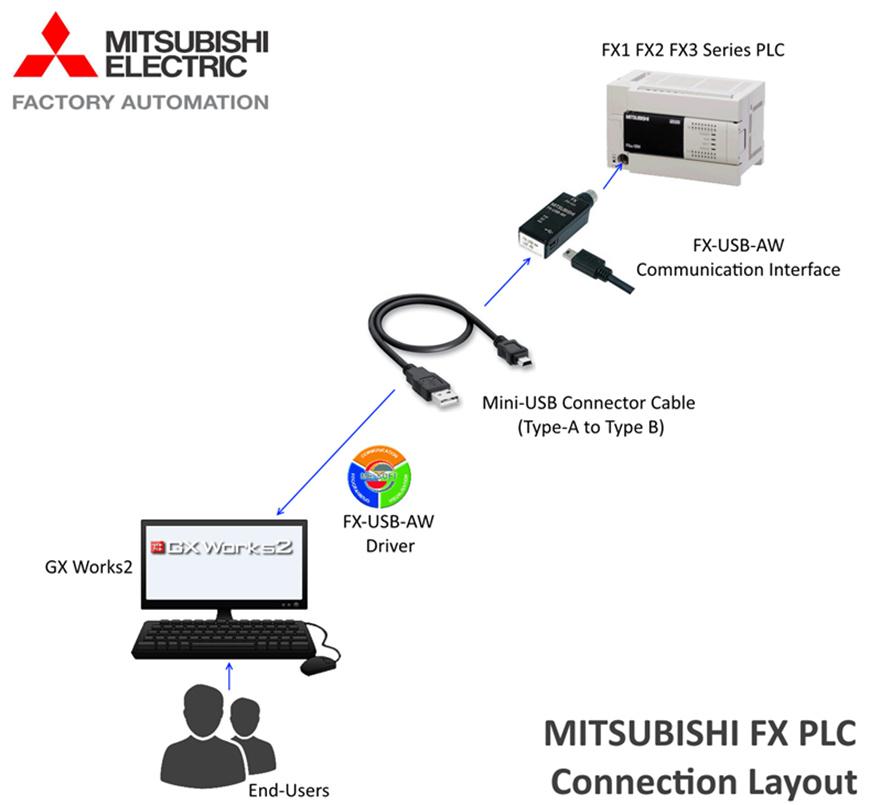

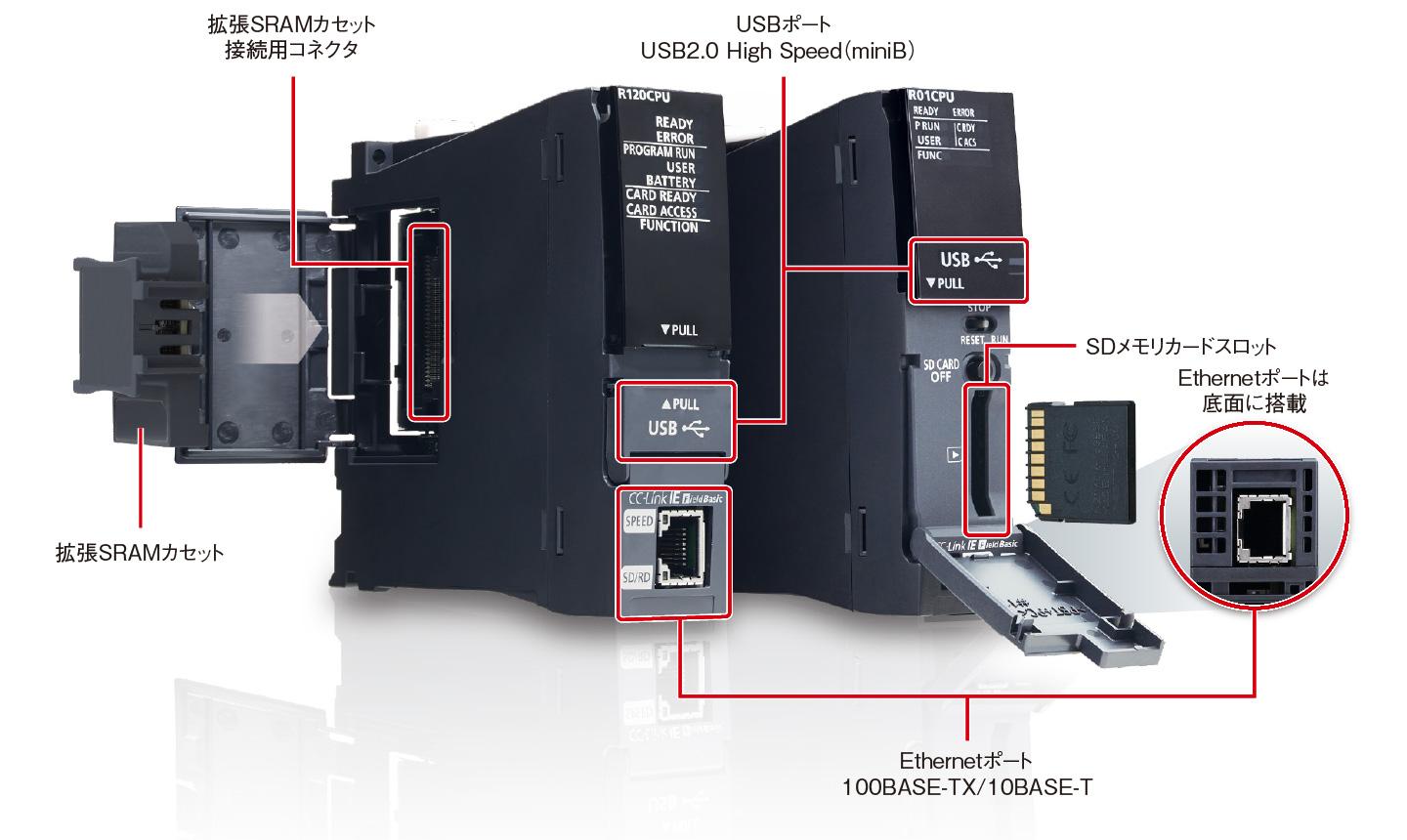

Trong giai đoạn thiết kế và FAT (Factory Acceptance Test) tại xưởng, Cách kết nối PLC Mitsubishi với máy tính thông qua cáp USB là phương pháp mang lại hiệu suất làm việc cao nhất cho kỹ sư. Các dòng CPU hiện đại như FX3G, FX5U, hay Q-Series đều được hãng Mitsubishi trang bị cổng Mini-B hoặc USB Type-B tiêu chuẩn ngay trên mặt trước thiết bị. Ưu điểm tuyệt đối

của Cách kết nối PLC Mitsubishi với máy tính qua USB là sự tiện lợi “Plug and Play” và không yêu cầu cấu hình địa chỉ mạng phức tạp.

Tuy nhiên, giới kỹ thuật tại HOANTRANTDH lưu ý rằng, để thực hiện thành công Cách kết nối PLC Mitsubishi với máy tính qua cổng này, máy tính trạm cần phải được cài đặt chính xác trình điều khiển (Driver) Easysocket. Việc thiếu Driver này là nguyên nhân của 80% trường hợp thất bại khi thao tác Cách kết nối PLC Mitsubishi với máy tính lần đầu. Quá trình cài đặt

Driver đòi hỏi kỹ sư phải điều hướng vào thư mục cài đặt gốc của phần mềm MELSOFT (thường là C:\Program Files\MELSOFT\EZSocket\EZSocket.exe) và trỏ thủ công từ Device Manager của Windows. Hơn nữa, vì USB sử dụng mức điện áp 5VDC rất nhạy cảm với xung nhiễu từ biến tần (Inverter) hay Contactor đóng cắt, các chuyên gia khuyến cáo quá trình thực hiện Cách kết nối PLC Mitsubishi với máy tính qua USB chỉ nên giới hạn ở mức độ bảo trì, hạn chế dùng cho giám sát thời gian thực 24/7.

Bảng 2: Đặc tả kỹ thuật cáp và trình điều khiển kết nối USB

Thông số cấu hình USB	Tiêu chuẩn kỹ thuật yêu cầu	Khuyến nghị từ phòng Kỹ thuật
Chuẩn cáp vật lý	USB 2.0 (Mini-B hoặc Type-B)	Sử dụng cáp có cục chống nhiễu Ferrite
Chiều dài tối ưu	Dưới 3.0 mét	Tuyệt đối không dùng cáp nối dài (Extension)
Trình điều khiển (Driver)	Easysocket USB Driver	Cập nhật tự động qua thư mục MELSOFT
Cấu hình trên GX Works	Direct Connection (USB)	Chọn đúng COM port ảo nếu dùng cáp chuyển
Tính an toàn cách ly	Không có cách ly quang (Opto-isolation)	Rút cáp khi hàn cắt kim loại gần tủ điện

3. Cấu Hình Mạng Ethernet (TCP/IP): Cách kết nối PLC Mitsubishi với máy tính Cho Kỷ Nguyên IIoT

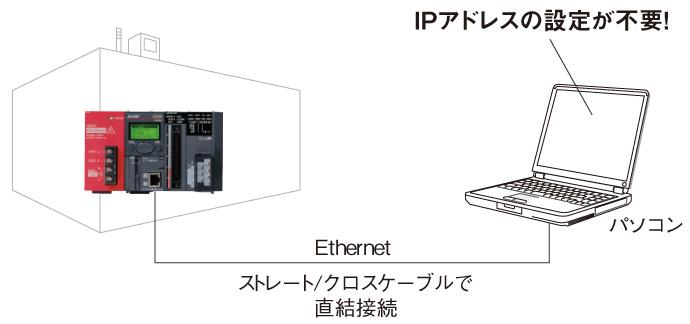

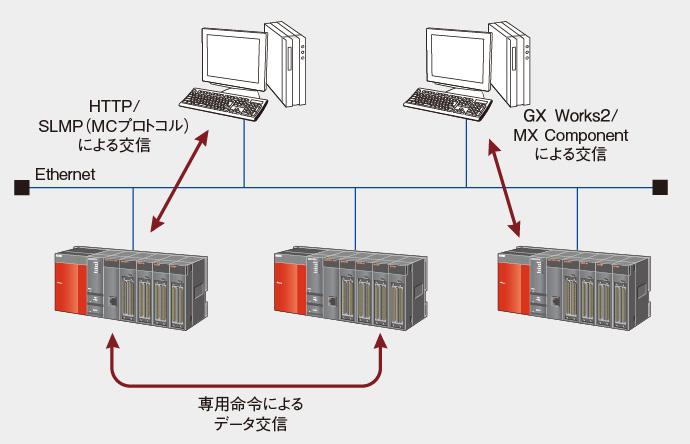

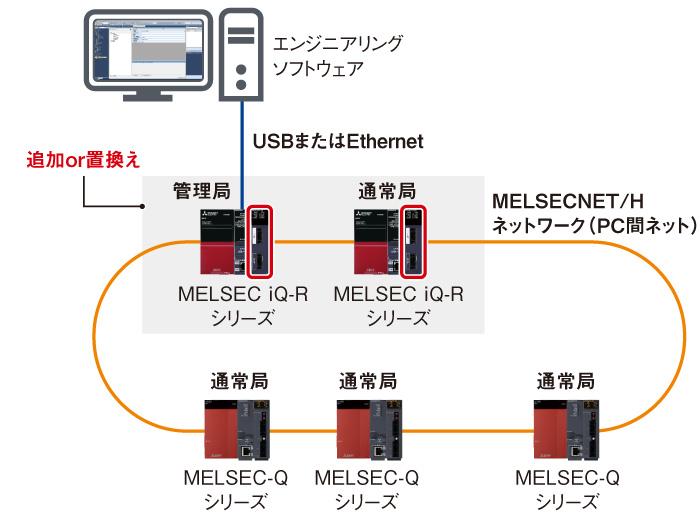

Sự chuyển dịch của ngành chế tạo sang chuẩn Công nghiệp 4.0 đã đưa Cách kết nối PLC Mitsubishi với máy tính qua cổng Ethernet trở thành tiêu chuẩn bắt buộc cho các dự án tích hợp hệ thống quy mô lớn. Đối với dòng MELSEC iQ-F (FX5U) hoặc các module QJ71E71-100, cổng RJ45 được tích hợp sẵn, mang lại khả năng xử lý giao thức TCP/IP và UDP mạnh mẽ. Lợi thế

cốt lõi của Cách kết nối PLC Mitsubishi với máy tính bằng Ethernet là băng thông gigabit và khả năng hội tụ mạng (Network Convergence), cho phép hàng chục trạm PLC giao tiếp với Server đồng thời.

Để làm chủ Cách kết nối PLC Mitsubishi với máy tính qua chuẩn này, kỹ sư phải có nền tảng vững chắc về quản trị IP (Internet Protocol). Địa chỉ IP của PLC và máy tính phải nằm trong cùng một Subnet Mask (thường là 255.255.255.0). Các chuyên gia tại thương hiệu tự động hóa HOANTRANTDH đặc biệt chỉ ra rằng, một lỗi cực kỳ phổ biến khi thao tác Cách kết nối PLC

Mitsubishi với máy tính qua mạng LAN là trùng lặp địa chỉ IP (IP Conflict) hoặc cấu hình sai Default Gateway. Ngoài ra, trong phần thiết lập Connection Destination trên GX Works3, việc chọn phương thức truyền tải (TCP hay UDP) cũng định hình độ tin cậy của Cách kết nối PLC Mitsubishi với máy tính. TCP đảm bảo không mất gói tin thông qua quá trình bắt tay 3 bước (3-way handshake), trong khi UDP ưu tiên tốc độ hiển thị cho các màn hình HMI.

Bảng 3: Tham số cấu hình mạng IP cho giao tiếp Ethernet

Thông số TCP/IP	Cấu hình máy tính trạm (Engineering PC)	Cấu hình trên PLC Mitsubishi (CPU/Module)
Địa chỉ IPv4	192.168.3.100 (Ví dụ: IP tĩnh)	192.168.3.250 (Ví dụ: Tránh dải DHCP)
Subnet Mask	255.255.255.0 (/24)	255.255.255.0 (Bắt buộc trùng khớp với PC)
Default Gateway	Bỏ trống nếu kết nối trực tiếp LAN	Bỏ trống hoặc chỉ định IP Router nếu qua WAN
Số hiệu Cổng (Port)	Tự động sinh ra bởi Hệ điều hành	Mặc định UDP 5000 / TCP 5002 (MELSOFT comm)
Lệnh Ping kiểm tra	ping 192.168.3.250 -t	Phản hồi báo hiệu lớp vật lý đã thông suốt

4. Mạng Nối Tiếp RS-485: Cách kết nối PLC Mitsubishi với máy tính Ở Khoảng Cách Xa

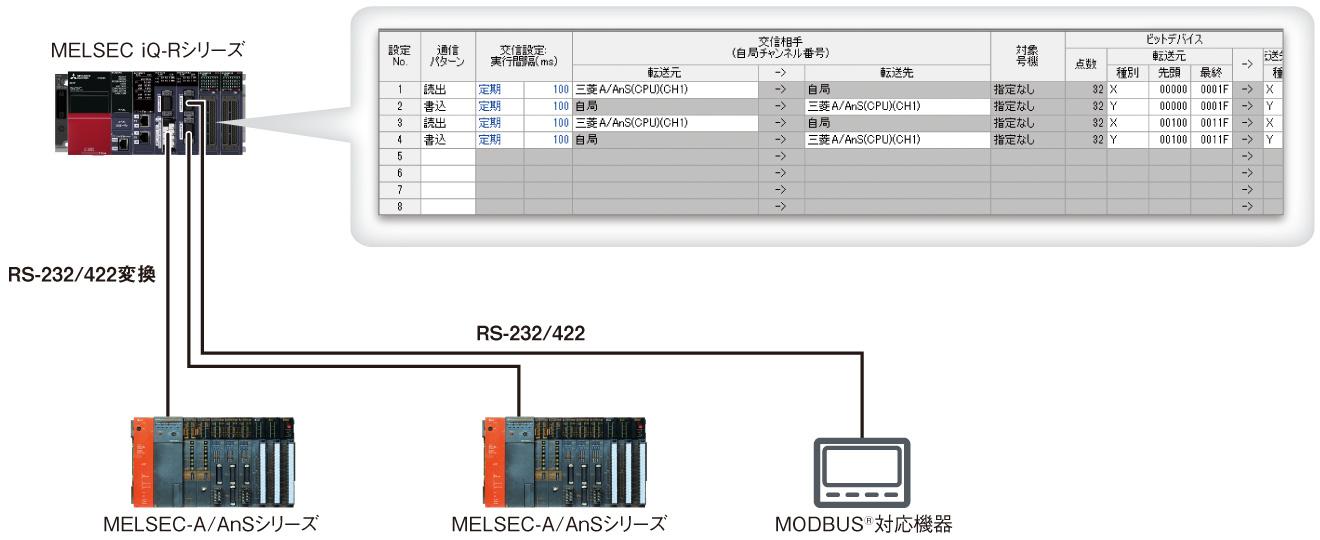

Mặc dù Ethernet đang thống trị, việc ứng dụng Cách kết nối PLC Mitsubishi với máy tính thông qua RS-485 vẫn là giải pháp không thể thay thế trong các môi trường công nghiệp khắc nghiệt, trải dài trên diện tích hàng nghìn mét vuông. Bản chất của RS-485 là truyền tải điện áp vi sai giữa hai dây D+ và D-, giúp tín hiệu tự triệt tiêu nhiễu đồng pha (Common-mode

noise). Khi thực hiện Cách kết nối PLC Mitsubishi với máy tính thông qua cổng Serial này, chúng ta đang khai thác tối đa độ bền bỉ của phần cứng.

Các kỹ sư của HOANTRANTDH khẳng định, để thi công Cách kết nối PLC Mitsubishi với máy tính chuẩn RS-485, trạm PC cần được trang bị một bộ chuyển đổi tín hiệu USB to RS-485 công nghiệp (có cách ly quang Opto-isolated). Khó khăn lớn nhất trong Cách kết nối PLC Mitsubishi với máy tính dạng này là sự đồng bộ hóa hàng loạt các thông số Baud rate, Data bit, Parity

bit và Stop bit. Nếu chỉ một tham số sai lệch, màn hình phần mềm sẽ lập tức báo lỗi Communication Error. Thêm vào đó, để dập tắt hiện tượng phản xạ sóng (Signal Reflection) trên đường dây cáp dài, việc lắp đặt điện trở đầu cuối (Terminating Resistor) 120 Ohm song song tại hai điểm ngoài cùng của mạng là thao tác bắt buộc trong quy chuẩn thi công Cách kết nối PLC Mitsubishi với máy tính chuẩn nối tiếp.

Bảng 4: Cấu hình thông số truyền thông nối tiếp RS-485 / Modbus RTU

Tham số cấu hình Serial	Tùy chọn cài đặt phổ biến	Tác động kỹ thuật đến chất lượng truyền tải
Baud Rate (Tốc độ)	9600, 19200, 38400, 115200 bps	Càng dài cáp, Baud rate càng phải giảm để chống nhiễu
Data Bits (Độ dài từ)	7 bits, 8 bits	8 bits là chuẩn chung cho Modbus và máy tính
Parity Bit (Chẵn/Lẻ)	None, Even, Odd	Dùng để phát hiện lỗi khung truyền (Frame error)
Stop Bit (Dừng)	1 bit, 2 bits	Báo hiệu kết thúc một byte dữ liệu truyền tải
Điện trở đầu cuối	110 Ohm – 120 Ohm (Tùy trở kháng cáp)	Triệt tiêu sóng dội, ổn định dạng sóng vuông tín hiệu

5. Tối Ưu Hóa Trình Điều Khiển: Cách kết nối PLC Mitsubishi với máy tính Trên GX Works

Sự giao thoa giữa phần cứng và phần mềm được quyết định bởi môi trường lập trình IDE (Integrated Development Environment). Quá trình thiết lập Cách kết nối PLC Mitsubishi với máy tính trên GX Works2 hay GX Works3 đòi hỏi sự am hiểu về hệ sinh thái MELSOFT. Tại cửa sổ “Connection Destination”, kỹ sư sẽ định nghĩa cấu trúc liên kết cho toàn bộ dự án. Khi thực

hiện Cách kết nối PLC Mitsubishi với máy tính, bạn cần xác định rõ PC side I/F (Giao diện phía máy tính) và PLC side I/F (Giao diện phía PLC).

HOANTRANTDH khuyên dùng tính năng “Connection Test” (Kiểm tra kết nối) như một thói quen chuyên nghiệp mỗi khi thay đổi tham số Cách kết nối PLC Mitsubishi với máy tính. Nếu bạn dùng mạng Ethernet, phần mềm cho phép quét (Find CPU) toàn bộ các trạm đang hoạt động trên mạng LAN bằng giao thức UDP Broadcast. Điều này cực kỳ hữu ích khi bạn tiếp nhận

một dây chuyền mà không nắm rõ dải IP cũ. Hơn nữa, việc hiểu rõ các tham số Timeout (thời gian chờ phản hồi) và Retries (số lần thử lại) trong thiết lập Cách kết nối PLC Mitsubishi với máy tính sẽ giúp phần mềm GX Works không bị “treo” khi cáp vật lý chập chờn. Việc khai thác tối đa giao diện truyền thông ảo này là bằng chứng cho sự tinh thông về Cách kết nối PLC Mitsubishi với máy tính của một lập trình viên bậc cao.

Bảng 5: Phân tích thiết lập Connection Destination trên hệ sinh thái GX Works

Thiết lập Connection	GX Works2 (Cho dòng FX3, Q)	GX Works3 (Cho dòng iQ-R, iQ-F)
Giao diện quản lý	Cửa sổ Connection Destination rời rạc	Tích hợp dạng đồ họa (Network Configuration)
Tự động tìm kiếm IP	Hỗ trợ dò tìm cơ bản (Find CPU on LAN)	Chức năng Broadcast tìm kiếm mạnh mẽ, trực quan
Direct Connection	Chọn qua USB hoặc Ethernet (1-1)	Chỉ với 1 click “Direct Coupled Setting” siêu tốc
Định tuyến qua mạng	Phải cấu hình Routing param phức tạp	Hỗ trợ Seamless Message Protocol (SLMP) thông minh
Bảo mật truy cập	Cài đặt mật khẩu Keyword đơn giản	Tích hợp bảo mật IP Filter, User Authentication

6. Chẩn Đoán Và Khắc Phục Sự Cố: Cách kết nối PLC Mitsubishi với máy tính Khi Gặp Lỗi

Ngay cả với những hệ thống được thiết kế tỉ mỉ nhất, rủi ro mất truyền thông vẫn luôn hiện hữu. Khi Cách kết nối PLC Mitsubishi với máy tính thất bại, kỹ năng chẩn đoán lỗi (Troubleshooting) sẽ phân loại đẳng cấp của người kỹ sư. Lỗi phổ biến nhất thường hiển thị mã “ES:01808009” hoặc “ES:01802007”, ám chỉ rằng kênh truyền đã bị khóa hoặc phần cứng

không phản hồi. Lúc này, phương pháp kiểm tra Cách kết nối PLC Mitsubishi với máy tính phải tuân theo quy trình Top-Down: từ lớp ứng dụng xuống lớp vật lý.

Đầu tiên, hãy tái xác nhận IP và cáp mạng. Dùng lệnh Command Prompt để test Cách kết nối PLC Mitsubishi với máy tính. Tiếp theo, các kỹ thuật viên HOANTRANTDH khuyến cáo nên kiểm tra trạng thái đèn LED trên CPU (đèn SD/RD cho Serial, đèn LINK/ERR cho Ethernet). Nếu đèn không nháy khi thực hiện thao tác gửi dữ liệu, nguyên nhân của việc Cách kết nối PLC

Mitsubishi với máy tính thất bại chắc chắn nằm ở phần cứng hoặc sai cấu hình cổng COM. Một mẹo chuyên sâu khác khi gỡ lỗi Cách kết nối PLC Mitsubishi với máy tính là hãy tạm tắt tường lửa (Windows Firewall) hoặc phần mềm diệt virus trên PC trạm, bởi chúng thường chặn các cổng Port 5000/5002 mà nền tảng MELSOFT đang sử dụng để kết nối vào phần cứng điều khiển công nghiệp.

Bảng 6: Mã lỗi truyền thông MELSOFT phổ biến và giải pháp xử lý chuyên môn

Mã lỗi hiển thị	Nguyên nhân chẩn đoán kỹ thuật	Phương án khắc phục tiêu chuẩn
ES:01808009	Timeout do không tìm thấy IP đích hoặc sai cáp	Kiểm tra lại cáp mạng, PING IP từ CMD, check lại Subnet
ES:01802007	Lỗi giao tiếp cổng COM (USB/Serial) bị chiếm dụng	Tắt các phần mềm HMI đang chạy ngầm, đổi lại số Port COM
ES:0180800C	Cấu hình Route path sai trong mạng phức tạp	Cấu hình lại Network No. và Station No. trong GX Works
USB Unrecognized	Thiếu Driver Easysocket trong Device Manager	Trỏ Update Driver thủ công vào thư mục cài đặt MELSOFT
Đèn ERR nháy đỏ	Trùng lặp IP trên mạng nhà máy (IP Conflict)	Cách ly PLC khỏi mạng lớn, cắm trực tiếp 1-1 để đổi IP mới

7. Đánh Giá Hiệu Năng Tổng Thể Và Lựa Chọn Tiêu Chuẩn Truyền Thông Giao Tiếp

Tổng hợp lại các nền tảng kỹ thuật, quy trình thực thi Cách kết nối PLC Mitsubishi với máy tính không chỉ là một thao tác phần mềm đơn thuần, mà là một chiến lược thiết kế hệ thống. Băng thông, khả năng chống nhiễu, khoảng cách và chi phí vật tư là 4 biến số cốt lõi mà mọi thiết kế sư phải tính toán. Việc thấu hiểu trọn vẹn Cách kết nối PLC Mitsubishi với máy tính qua từng chuẩn giao tiếp sẽ giúp tối ưu hóa tổng chi phí sở hữu (TCO) và gia tăng độ tin cậy MTBF của hệ thống tự động hóa.

Thông qua hàng trăm dự án trọng điểm, HOANTRANTDH tổng kết phương pháp luận lựa chọn Cách kết nối PLC Mitsubishi với máy tính như sau: Dùng USB cho việc bảo trì nhanh gọn tại chỗ; Dùng Ethernet cho mạng điều khiển trung tâm (Supervisory Control), tích hợp MES/ERP; Và chỉ định chuẩn RS-485 để kiểm soát cụm thiết bị biên (Edge Devices) ngoài nhà xưởng.

Mỗi phương pháp tiếp cận Cách kết nối PLC Mitsubishi với máy tính đều sở hữu vòng đời và hiệu năng riêng biệt, nhưng chung quy lại, sự ổn định của mạng công nghiệp luôn tỷ lệ thuận với trình độ cấu hình và sự nghiêm túc tuân thủ tiêu chuẩn đấu nối của người kỹ sư thi công trực tiếp tại hiện trường.

Câu Hỏi Thường Gặp (FAQ) Về Các Giao Thức Liên Kết Hệ Thống

Câu 1: Việc thực hiện Cách kết nối PLC Mitsubishi với máy tính qua mạng Switch nội bộ công ty có làm lộ mã nguồn dự án không?

Đápáp: Hoàn toàn có rủi ro nếu bạn không thiết lập bảo mật. Trên dòng iQ-R và iQ-F, hãng đã tích hợp tính năng IP Filter và Security Password. Kỹ sư phải kích hoạt chức năng này để chặn các nỗ lực truy cập trái phép từ bên ngoài dải IP cho phép, đảm bảo Cách kết nối PLC Mitsubishi với máy tính chỉ được thực hiện bởi trạm Engineering PC hợp lệ.

Câu 2: Tại sao khi thực hiện Cách kết nối PLC Mitsubishi với máy tính qua cáp chuyển đổi USB sang RS-485 thường hay bị rớt mạng giữa chừng?

Đáp: Nguyên nhân gốc rễ thường do chip chuyển đổi trên cáp (thường là CH340 hoặc PL2303 rẻ tiền) không chịu được nhiễu công nghiệp. Kỹ sư cần thi công Cách kết nối PLC Mitsubishi với máy tính bằng các cáp sử dụng chip FTDI chính hãng có Opto-isolator, đồng thời gắn đầy đủ điện trở đầu cuối 120 ohm cho đường tín hiệu vi sai RS-485.

Câu 3: Làm thế nào để biết Cách kết nối PLC Mitsubishi với máy tính qua nền tảng Ethernet TCP/IP đã thông suốt trước khi mở phần mềm GX Works?

Đáp: Phương pháp chẩn đoán lớp mạng vật lý chính xác nhất là sử dụng lệnh Ping. Nhấn Win + R, gõ cmd, và nhập ping [Địa chỉ IP PLC] -t. Nếu thời gian phản hồi (time < 1ms) ổn định liên tục, tức là Cách kết nối PLC Mitsubishi với máy tính đã hoàn toàn sẵn sàng ở lớp tín hiệu mạng.
