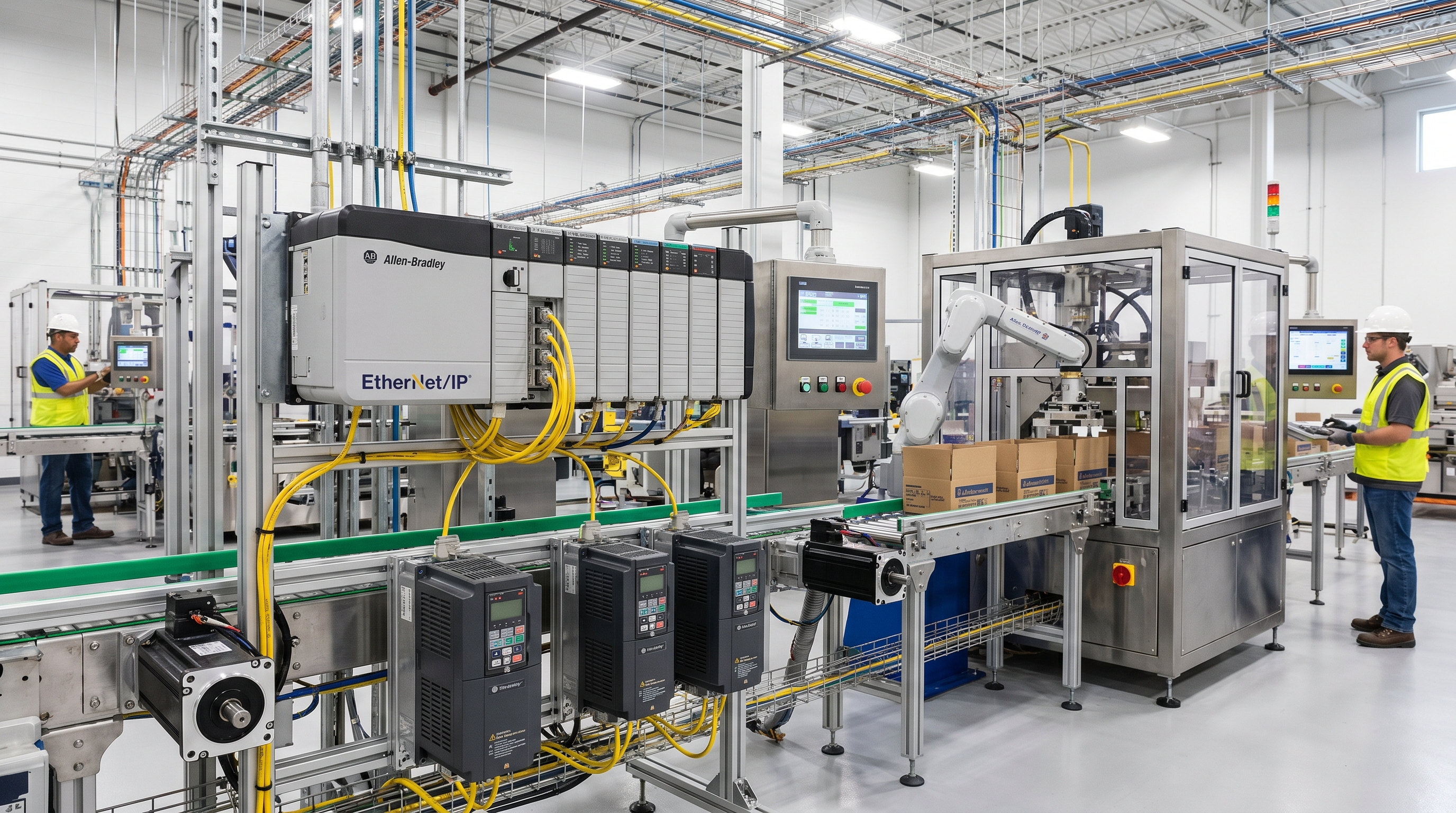

EtherNet/IP là mạng chính của hệ PLC Allen-Bradley Logix: CPU nói chuyện với I/O phân tán, biến tần PowerFlex, servo Kinetix, HMI, robot và các PLC khác qua cùng hạ tầng Ethernet. Mạng chạy tốt khi được thiết kế từ đầu; mạng “cắm vào là chạy” thường ổn lúc nghiệm thu rồi mất kết nối ngẫu nhiên khi mở rộng. Bài này hướng dẫn thiết lập EtherNet/IP Allen-Bradley từ đặt IP, cấu hình I/O, RPI, đến chọn switch và cấu trúc mạng.
Bước 1: Quy hoạch địa chỉ IP
Mục lục
- Lập bảng IP cho toàn bộ thiết bị trước khi lắp: CPU, module Ethernet, I/O, biến tần, HMI, máy tính kỹ thuật, switch có quản lý.
- Mỗi máy hoặc dây chuyền một dải riêng; mạng điều khiển tách khỏi mạng văn phòng.
- Không dùng DHCP cho thiết bị điều khiển: địa chỉ phải cố định.
- Nếu nhiều máy giống hệt nhau cần cùng dải IP bên trong, dùng thiết bị NAT công nghiệp để nối lên mạng nhà máy.
Bước 2: Đặt IP cho thiết bị
Các cách thường dùng: công cụ BOOTP/DHCP Server của Rockwell (gán IP theo địa chỉ MAC, sau đó tắt BOOTP để giữ cố định), công tắc xoay trên một số module (đặt octet cuối), qua cổng USB của CPU bằng RSLinx, hoặc trên màn hình của biến tần, HMI. Sau khi đặt, kiểm tra bằng ping và RSWho trong RSLinx.

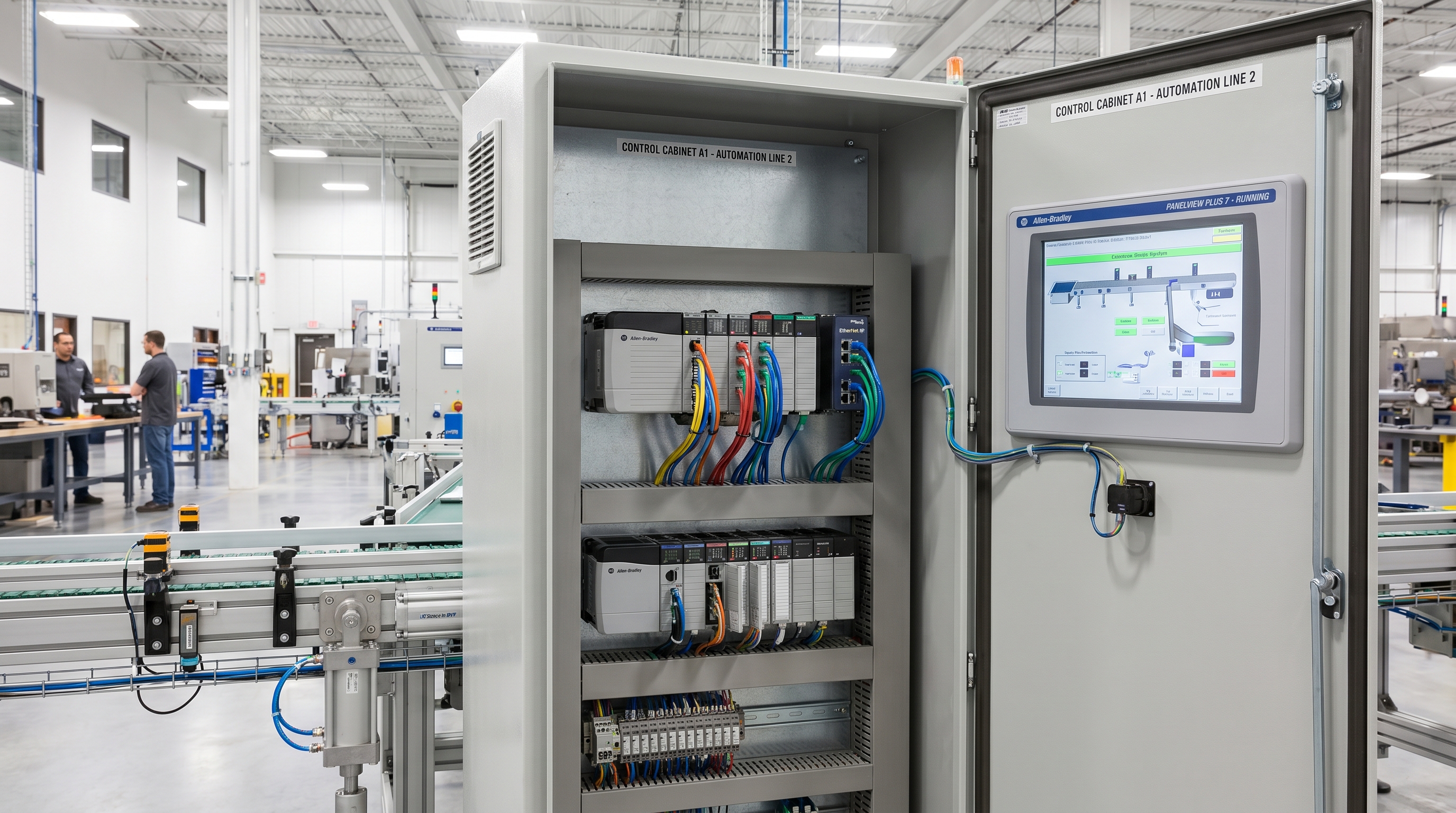

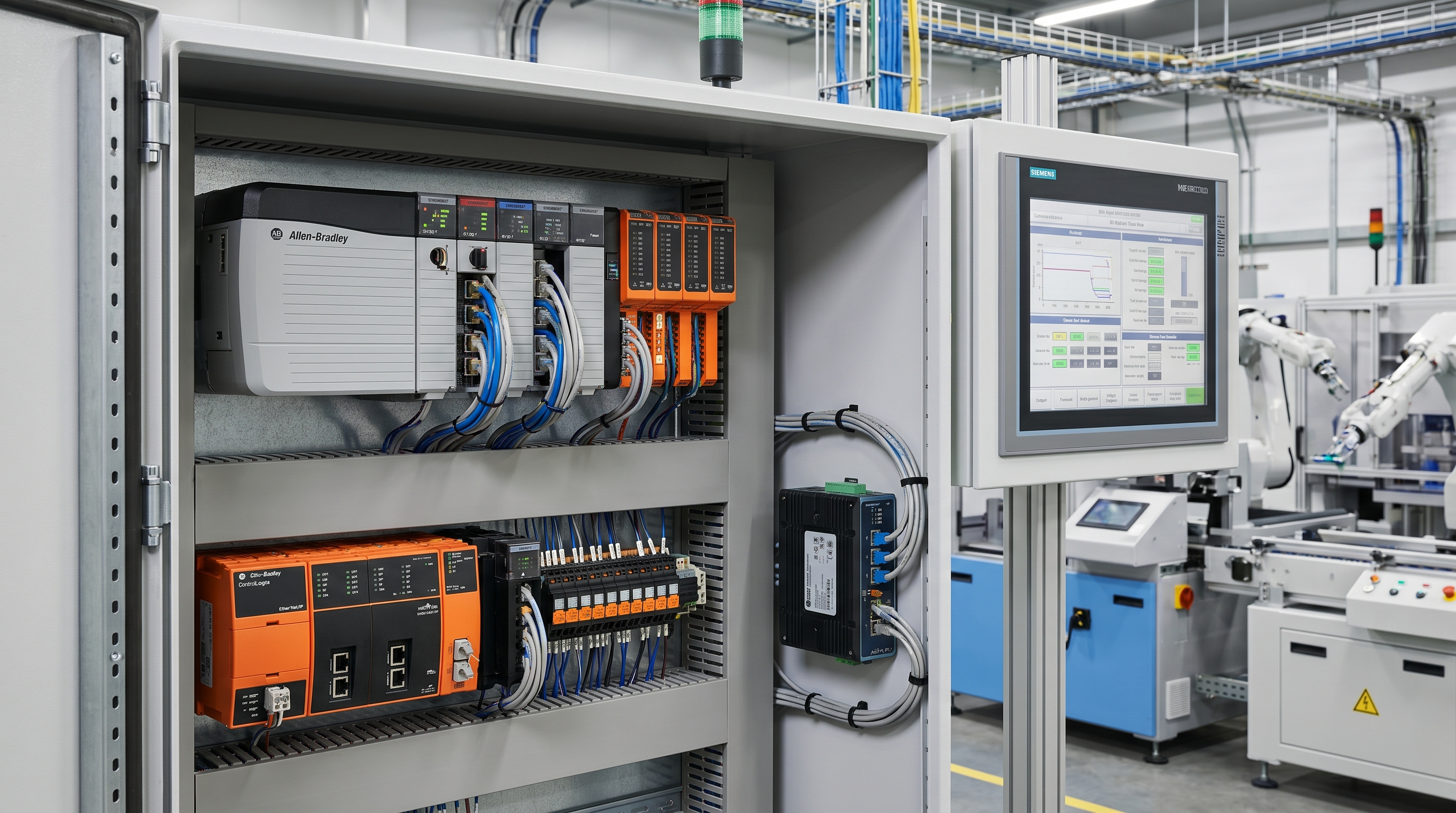

Bước 3: Thêm thiết bị vào I/O Configuration
- Trong Studio 5000, dưới cổng Ethernet của CPU (hoặc module 1756-EN2T, EN4TR…), chọn New Module.
- Chọn đúng mã thiết bị; với biến tần, servo, thiết bị bên thứ ba, cài Add-On Profile (AOP) hoặc dùng tệp EDS.
- Nhập IP, chọn revision và kiểu electronic keying (Compatible Module là phổ biến).
- Chọn kiểu kết nối: Exclusive Owner (điều khiển đầu ra), Input Only hoặc Listen Only (chỉ đọc).
- Đặt RPI.
Bước 4: Chọn RPI hợp lý
RPI (Requested Packet Interval) là chu kỳ trao đổi dữ liệu của mỗi kết nối. RPI nhỏ cho dữ liệu nhanh hơn nhưng làm tăng tải cho module truyền thông và mạng. Nguyên tắc: đặt RPI theo nhu cầu thực của từng thiết bị (I/O tốc độ cao vài ms, biến tần bơm quạt 20-50 ms, thiết bị giám sát 100 ms trở lên), không đặt tất cả ở giá trị nhỏ nhất. Kiểm tra tải của module truyền thông trên trang chẩn đoán web hoặc công cụ ước lượng của Rockwell.

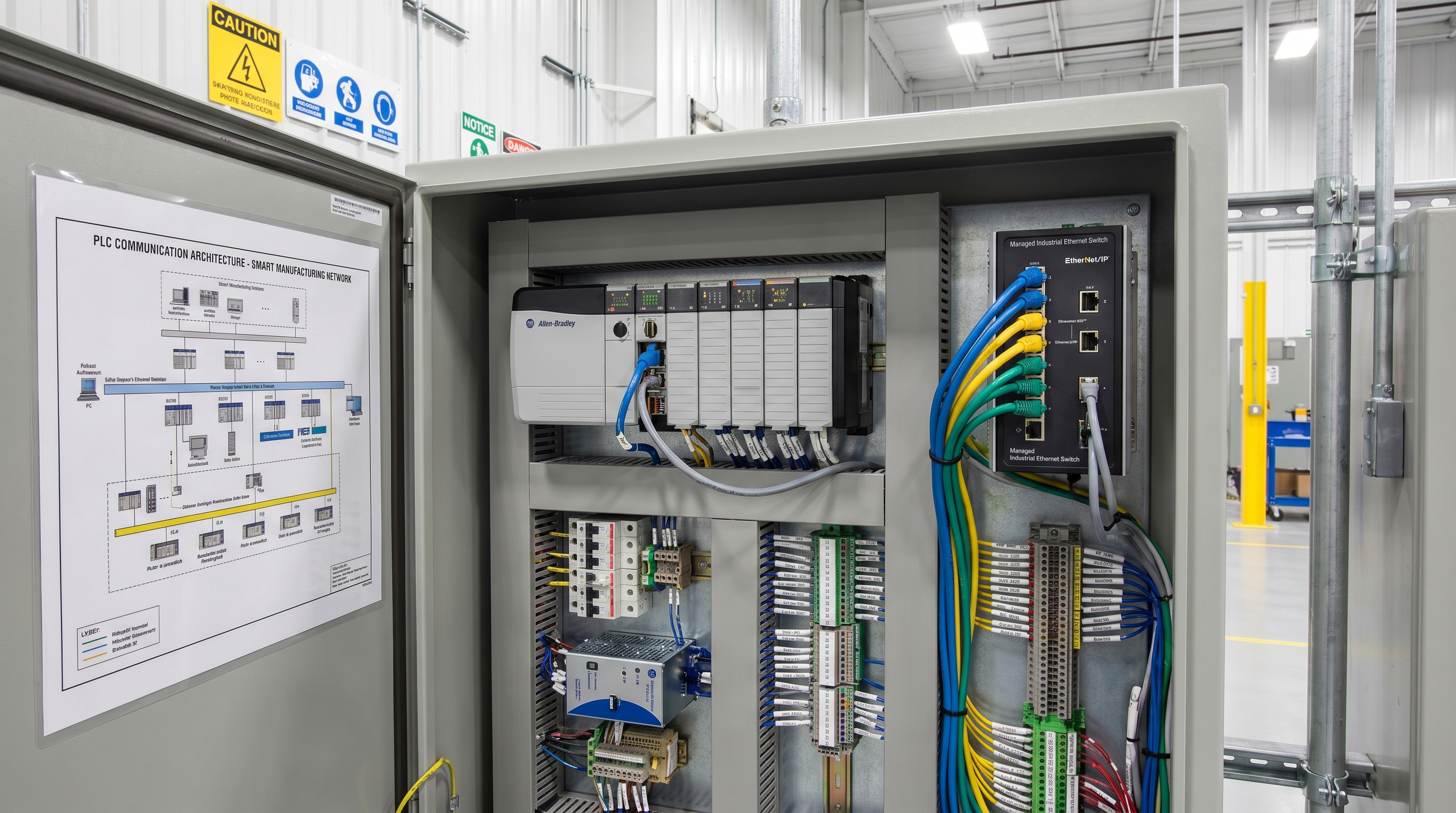

Bước 5: Unicast, multicast và switch
Kết nối I/O có thể là unicast (gửi đến một đích) hoặc multicast. Với Studio 5000 đời mới, unicast thường là mặc định cho nhiều thiết bị và giảm vấn đề lưu lượng lan khắp mạng. Khi dùng multicast (ví dụ nhiều CPU cùng đọc một thiết bị), bắt buộc dùng switch có quản lý với IGMP snooping và có querier, nếu không lưu lượng multicast sẽ tràn tới mọi cổng, làm quá tải thiết bị nhỏ như HMI, I/O.

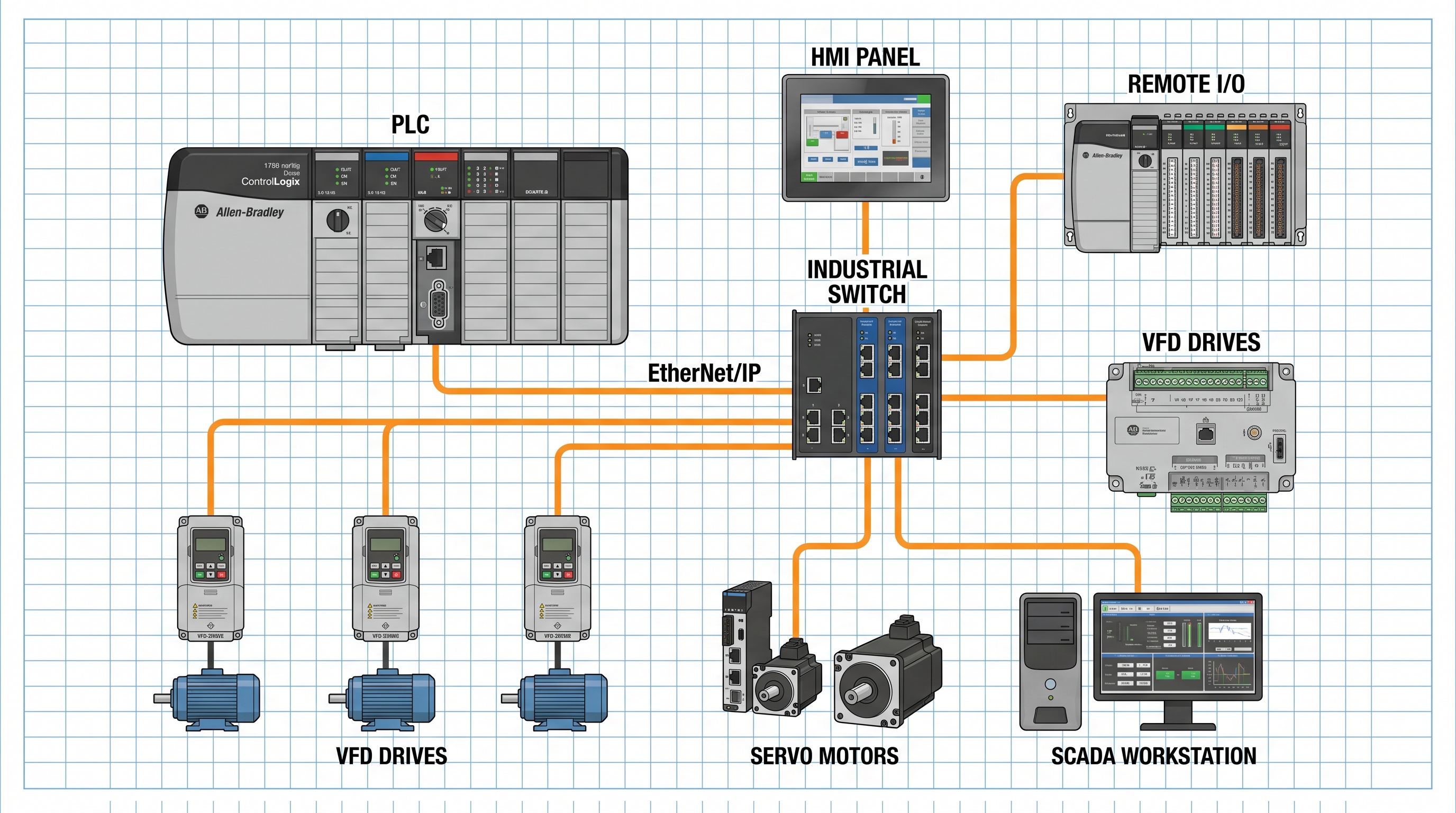

Bước 6: Cấu trúc mạng
- Sao (star): qua switch trung tâm; đơn giản, một switch hỏng ảnh hưởng nhiều thiết bị.
- Tuyến tính (linear): thiết bị có hai cổng nối nối tiếp nhau; ít cáp, nhưng một thiết bị mất nguồn cắt các thiết bị phía sau.
- Vòng DLR (Device Level Ring): thiết bị hai cổng nối thành vòng, có thiết bị giám sát vòng; đứt một điểm vẫn chạy. Phù hợp dây chuyền cần độ sẵn sàng cao.
Trao đổi dữ liệu giữa các PLC
Hai cách: produced/consumed tag (trao đổi định kỳ theo RPI, phù hợp liên động giữa các máy) và lệnh MSG (đọc ghi theo yêu cầu, phù hợp dữ liệu không cần nhanh). Với produced/consumed, kiểu dữ liệu hai bên phải giống hệt nhau; dùng UDT chung.
Kiểm tra sau khi cấu hình
- Không còn biểu tượng cảnh báo trên cây I/O Configuration.
- Rút cáp thử một thiết bị, kiểm tra chương trình xử lý mất kết nối đúng (báo lỗi, dừng an toàn).
- Kiểm tra tải module truyền thông, lỗi cổng trên switch.
- Lưu sơ đồ mạng và bảng IP vào hồ sơ tủ điện.
Xem thêm: PLC Allen-Bradley SLC 500, MicroLogix ngừng sản xuất: thay thế và chuyển đổi
Câu hỏi thường gặp
Có dùng switch văn phòng cho mạng điều khiển được không?
Với vài thiết bị unicast, có thể chạy. Với hệ thống thật, dùng switch công nghiệp (dải nhiệt độ rộng, nguồn 24 VDC, có quản lý, IGMP snooping).
Mất kết nối ngẫu nhiên?
Kiểm tra trùng IP, cáp và đầu nối, multicast tràn mạng, RPI quá nhỏ. Mã lỗi xem bài khắc phục lỗi truyền thông Allen-Bradley. Xem thêm lập trình PLC Allen-Bradley.
