CompactLogix và ControlLogix dùng chung phần mềm Studio 5000, chung tập lệnh, chung mô hình tag và task, nên chương trình viết cho dòng này phần lớn chuyển được sang dòng kia. Khác biệt nằm ở kiến trúc phần cứng, khả năng mở rộng, dự phòng và chi phí. Bài này so sánh CompactLogix và ControlLogix để chọn đúng cho máy, dây chuyền hay cả nhà máy.

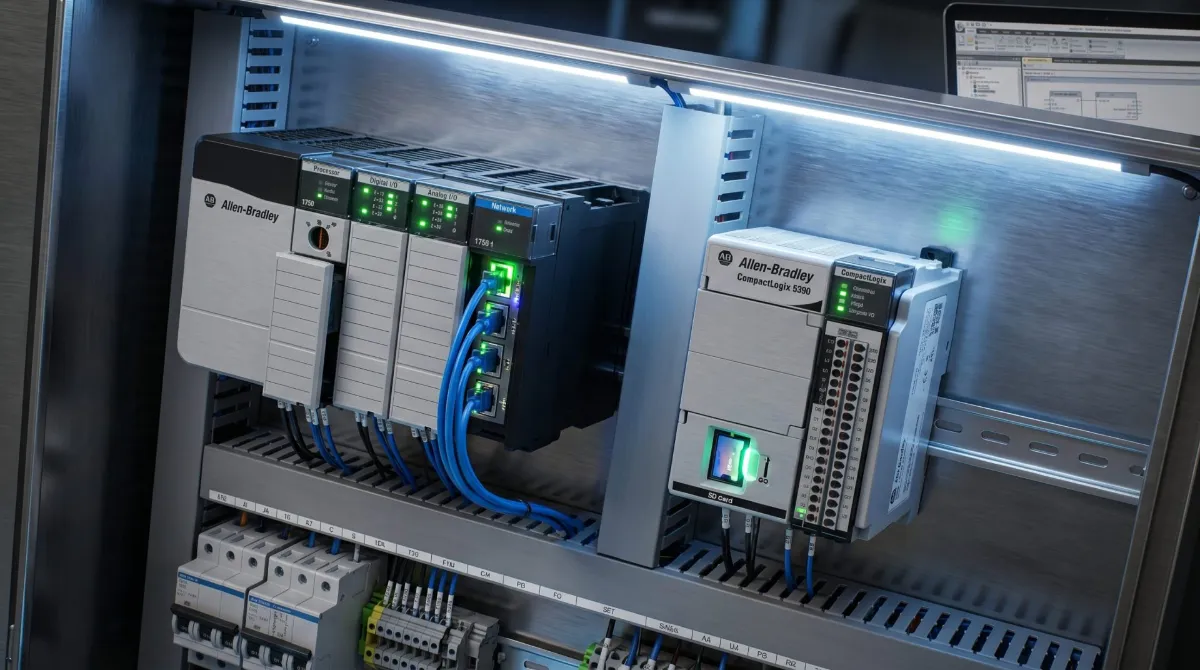

Kiến trúc phần cứng
Mục lục
| Tiêu chí | CompactLogix | ControlLogix |
|---|---|---|
| Kiểu lắp | Gắn thanh DIN, CPU và I/O nối cạnh nhau, không cần khung | Khung (chassis) 1756 nhiều khe, nguồn riêng |
| Dòng phổ biến | 5370 (1769-L3x với I/O 1769), 5380 (5069-L3xx với I/O Compact 5000) | 5570 (1756-L7x), 5580 (1756-L8x) |
| Ethernet | CPU có cổng EtherNet/IP tích hợp (5380 có hai cổng) | CPU 5580 có cổng tích hợp; mở rộng bằng module truyền thông |
| Nhiều CPU trên cùng hệ | Không | Có, nhiều CPU trong cùng khung chia sẻ I/O |
| Dự phòng CPU nóng | Không | Có, với module dự phòng chuyên dụng |
| Thay module khi đang có điện | Hạn chế, tùy dòng | Hỗ trợ thay module I/O khi đang có điện (RIUP) |

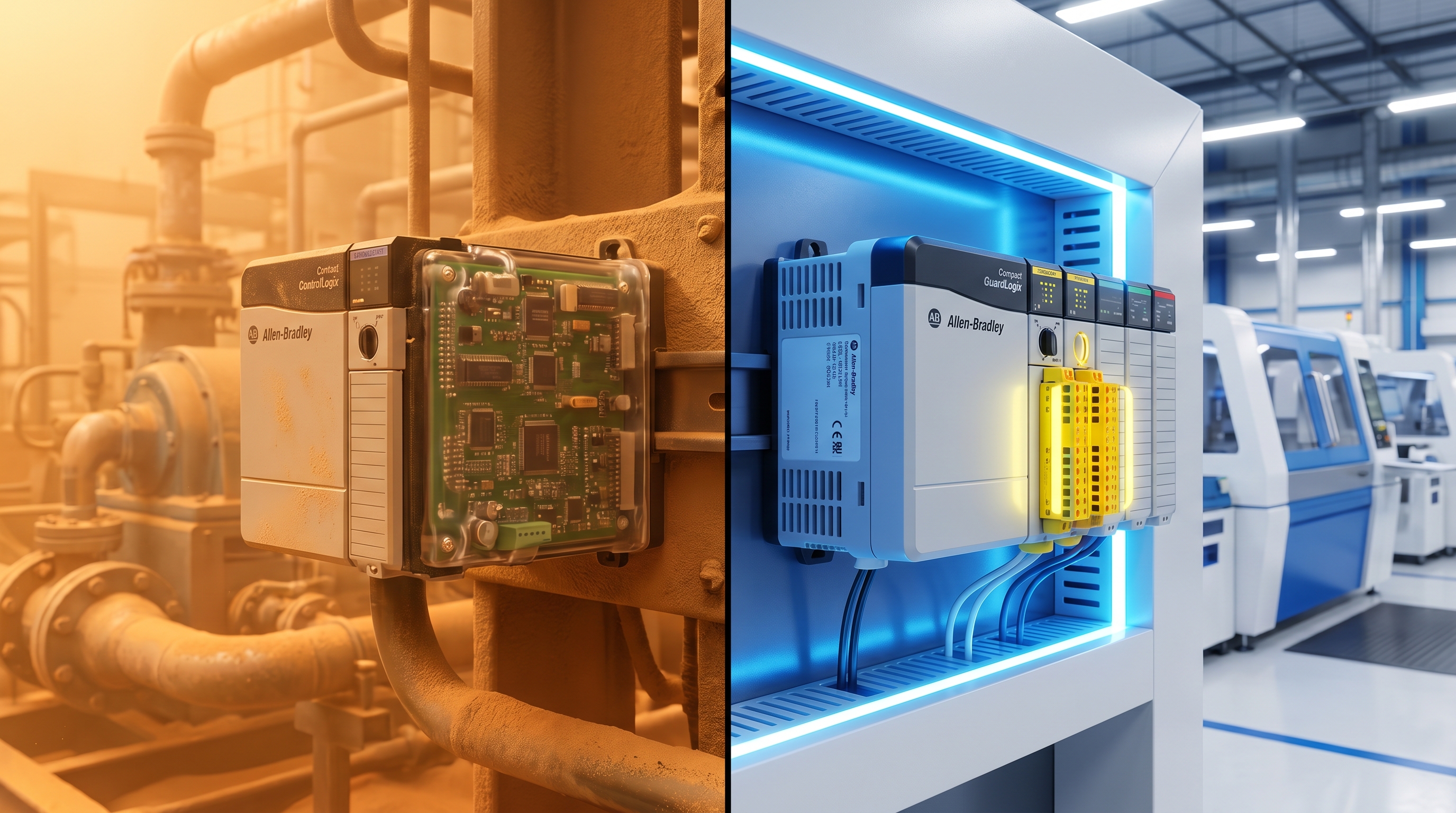

| Phiên bản an toàn | Compact GuardLogix | GuardLogix |
| Chi phí khởi điểm | Thấp hơn rõ rệt | Cao hơn |
Dung lượng bộ nhớ, số trục chuyển động, số nút EtherNet/IP khác nhau theo từng mã CPU; khi thiết kế nên tra bảng chọn của Rockwell cho đúng mã.
Hiệu năng
Với các đời mới (CompactLogix 5380 và ControlLogix 5580), tốc độ thực thi lệnh không còn là lý do chính để chọn ControlLogix. Lý do chọn thường là quy mô I/O, số kết nối, nhu cầu nhiều mạng truyền thông khác nhau, dự phòng và khả năng bảo trì khi đang chạy.

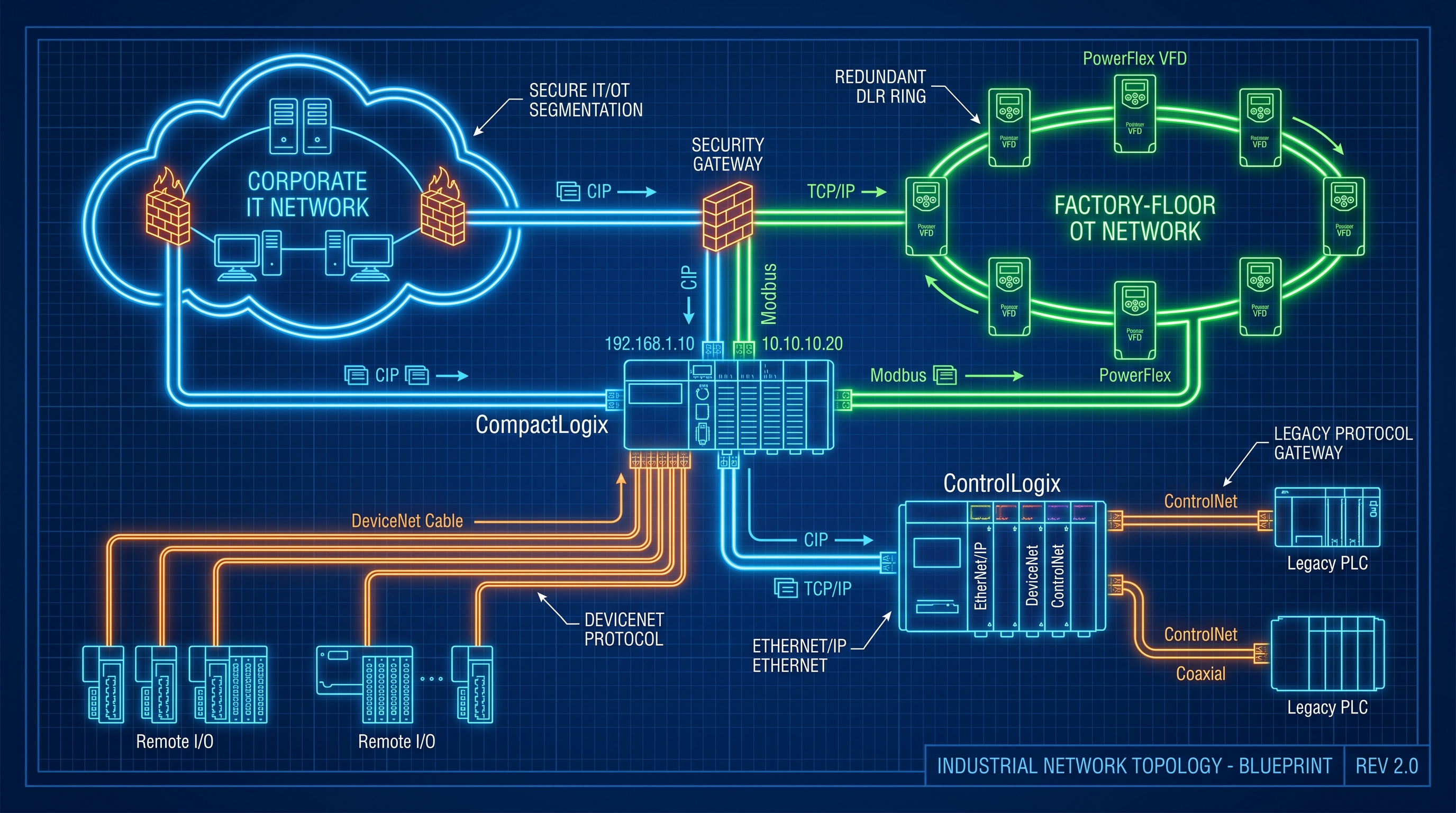

Truyền thông
- CompactLogix: EtherNet/IP tích hợp, đủ cho I/O phân tán, biến tần PowerFlex, servo Kinetix, HMI.
- ControlLogix: thêm module ControlNet, DeviceNet, DH+, Remote I/O, các module của bên thứ ba. Quan trọng khi nâng cấp nhà máy có mạng đời cũ, hoặc làm cầu nối giữa nhiều mạng.

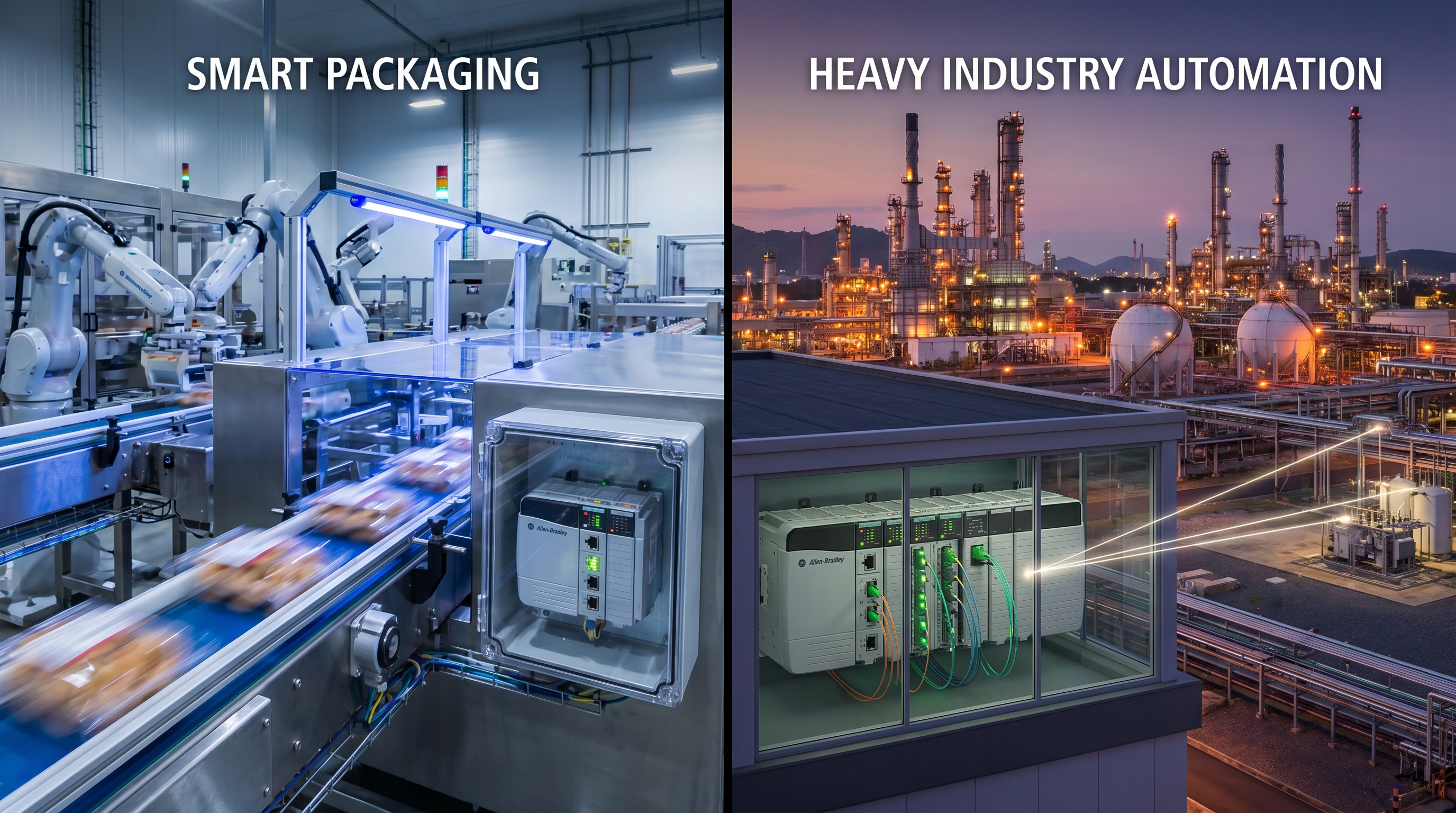

Khi nào chọn dòng nào
| Tình huống | Gợi ý |
|---|---|
| Máy đơn lẻ, dây chuyền vừa, tủ điện nhỏ | CompactLogix |
| Máy có servo vừa phải, I/O phân tán qua EtherNet/IP | CompactLogix 5380 |
| Hệ thống lớn, nhiều khu vực, nhiều mạng | ControlLogix |
| Quá trình liên tục không được dừng (lò, nhà máy điện, hóa chất) | ControlLogix dự phòng |
| Nâng cấp từ PLC-5, SLC 500 có mạng cũ | ControlLogix với module chuyển đổi, hoặc giải pháp chuyển đổi của Rockwell |

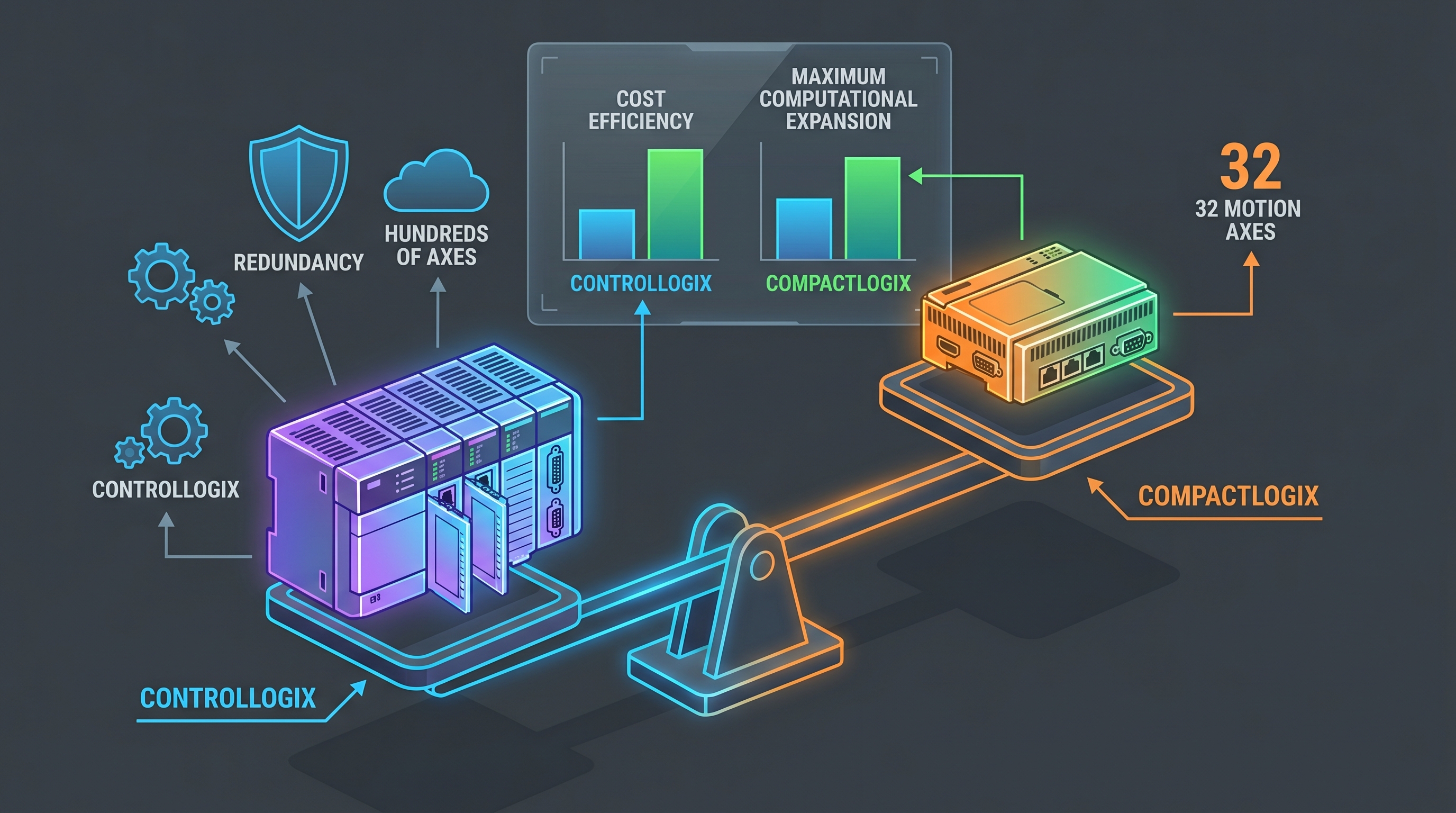

Chi phí tổng
Ngoài giá CPU và I/O, cần tính: license Studio 5000 (edition phù hợp với dòng CPU), phụ tùng dự phòng, kích thước tủ, thời gian dừng máy khi hỏng. Với hệ thống lớn, khả năng thay module khi đang có điện và dự phòng CPU của ControlLogix có thể bù lại chi phí đầu tư ban đầu cao hơn.
Chuyển chương trình giữa hai dòng
Đổi loại controller trong Studio 5000 và cấu hình lại I/O. Logic, UDT, AOI phần lớn giữ nguyên. Cần rà lại: địa chỉ tag I/O, cấu hình task và chu kỳ, cấu hình chuyển động, các lệnh MSG trỏ tới đường dẫn khung và khe.
Chuyển từ SLC 500 lên CompactLogix: xem SLC 500, MicroLogix ngừng sản xuất: thay thế và chuyển đổi.
Câu hỏi thường gặp
CompactLogix có dùng được I/O 1756 không?
Không gắn trực tiếp. Có thể đọc I/O 1756 đặt trong một khung từ xa qua EtherNet/IP, nhưng thường không kinh tế.
Học lập trình bắt đầu từ đâu?
Xem lập trình PLC Allen-Bradley bằng Studio 5000, khắc phục major fault và thiết lập EtherNet/IP.
