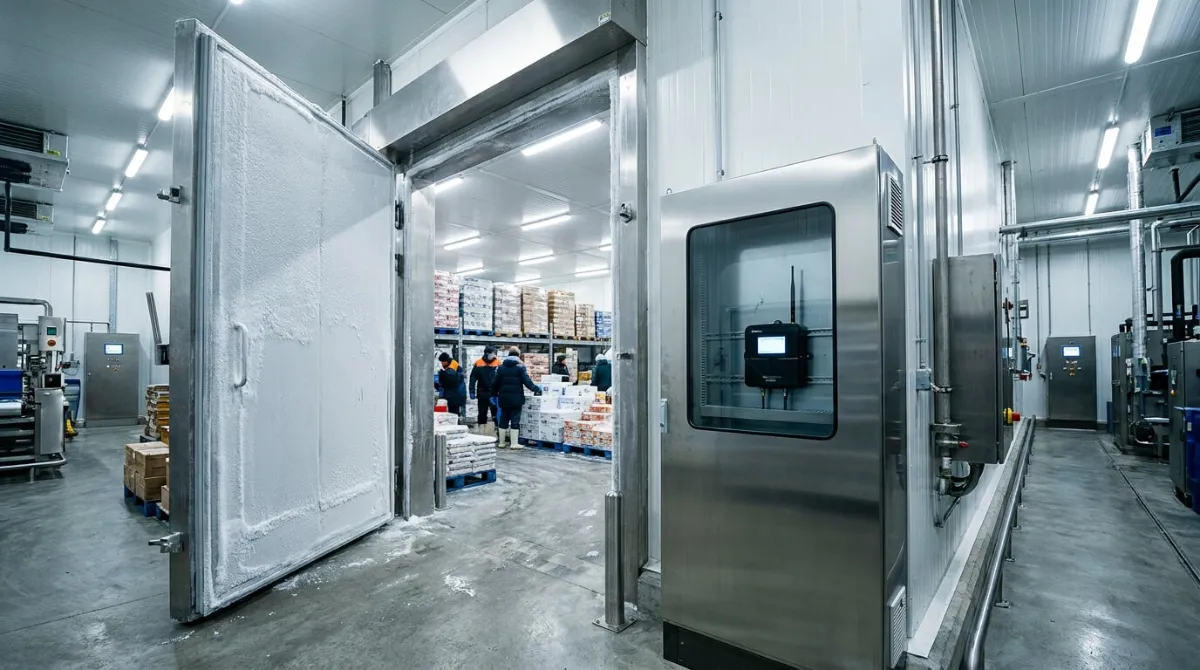

Sự cố kho lạnh thường xảy ra lúc không ai có mặt: mất điện ban đêm, máy nén dừng do quá tải, cửa kho không đóng kín sau ca. Datalogger kết nối 4G gửi dữ liệu và cảnh báo trực tiếp lên cloud và điện thoại, không phụ thuộc mạng nội bộ của nhà máy. Bài này hướng dẫn thiết kế hệ thống datalogger ghi nhiệt độ kho lạnh qua 4G (ví dụ với thiết bị Seneca): kiến trúc, những tình huống phải xử lý được, và cách bảo đảm dữ liệu dùng được cho hồ sơ chất lượng.
Kiến trúc
Mục lục
- Cảm biến nhiệt độ (Pt100, 4-20 mA hoặc Modbus) tại các vị trí đại diện trong mỗi kho.
- Module thu thập gom tín hiệu về RS-485 Modbus.
- Datalogger 4G đọc dữ liệu theo chu kỳ, lưu vào bộ nhớ trong, gửi lên máy chủ qua giao thức như MQTT.
- Nền tảng cloud hoặc máy chủ: lưu trữ, biểu đồ, báo cáo, gửi cảnh báo qua SMS, email, ứng dụng.
Những tình huống hệ thống phải xử lý
| Tình huống | Yêu cầu thiết kế |
|---|---|
| Mất sóng 4G | Datalogger lưu đệm dữ liệu và gửi bù khi có sóng lại, không để mất khoảng dữ liệu |
| Mất điện lưới | Datalogger và cảm biến có nguồn dự phòng (UPS, ắc quy) để vẫn ghi và gửi cảnh báo mất điện; đây là lúc cảnh báo quan trọng nhất |
| Cảm biến hỏng, đứt dây | Báo lỗi cảm biến riêng, không hiển thị như một nhiệt độ bình thường |
| Thiết bị “im lặng” | Máy chủ cảnh báo khi không nhận dữ liệu sau một khoảng thời gian (mất liên lạc) |
| Cảnh báo không ai nhận | Leo thang: nhắn người trực ca, sau một khoảng thời gian chưa xác nhận thì nhắn quản lý |
Thiết lập cảnh báo hợp lý
- Hai mức: cảnh báo sớm (vượt ngưỡng vận hành) và báo động (vượt giới hạn chất lượng).
- Độ trễ cảnh báo để không báo mỗi lần mở cửa hoặc xả đá, nhưng không quá dài.
- Cảnh báo mất điện, mất liên lạc, lỗi cảm biến tách riêng với cảnh báo nhiệt độ.
- Ghi lại ai đã xác nhận cảnh báo và hành động khắc phục.
Dữ liệu dùng được cho hồ sơ chất lượng
- Thời gian chính xác: datalogger đồng bộ thời gian qua mạng.
- Không sửa được: người dùng chỉ xem, xuất báo cáo; mọi chỉnh sửa (nếu có) phải để lại dấu vết.
- Lưu trữ đủ lâu: theo yêu cầu khách hàng và kế hoạch HACCP.
- Cảm biến được hiệu chuẩn, có giấy chứng nhận đi kèm hồ sơ. Xem cảm biến nhiệt độ kho lạnh cho HACCP.
Lắp đặt
- Tủ datalogger đặt ngoài kho lạnh, nơi khô ráo; anten 4G đặt nơi sóng tốt, không bị vách kim loại che.
- Kiểm tra cường độ sóng của nhà mạng tại vị trí trước khi lắp; chọn nhà mạng có sóng tốt nhất.
- Cáp cảm biến xuyên vách panel bằng ống luồn kín.
- Bảo mật: đổi mật khẩu mặc định, dùng kết nối mã hóa tới máy chủ.
Xem thêm: Cảm Biến Độ Ẩm Là Gì? Nguyên Lý, Phân Loại, Cách Chọn, Lắp Đặt Và Hiệu Chuẩn
Câu hỏi thường gặp
4G hay mạng LAN, Wi-Fi của nhà máy?
4G độc lập với mạng nội bộ, vẫn gửi được cảnh báo khi mạng nhà máy hoặc router mất điện. Nhiều hệ thống dùng cả hai: LAN cho SCADA nội bộ, 4G cho cảnh báo dự phòng.
Chi phí vận hành?
Chủ yếu là thuê bao dữ liệu và nền tảng cloud (nếu dùng dịch vụ). Dữ liệu nhiệt độ rất nhỏ nên gói dữ liệu thấp là đủ. Xem cảnh báo nhiệt độ qua SMS, 4G và tự động hóa kho lạnh thủy sản.
