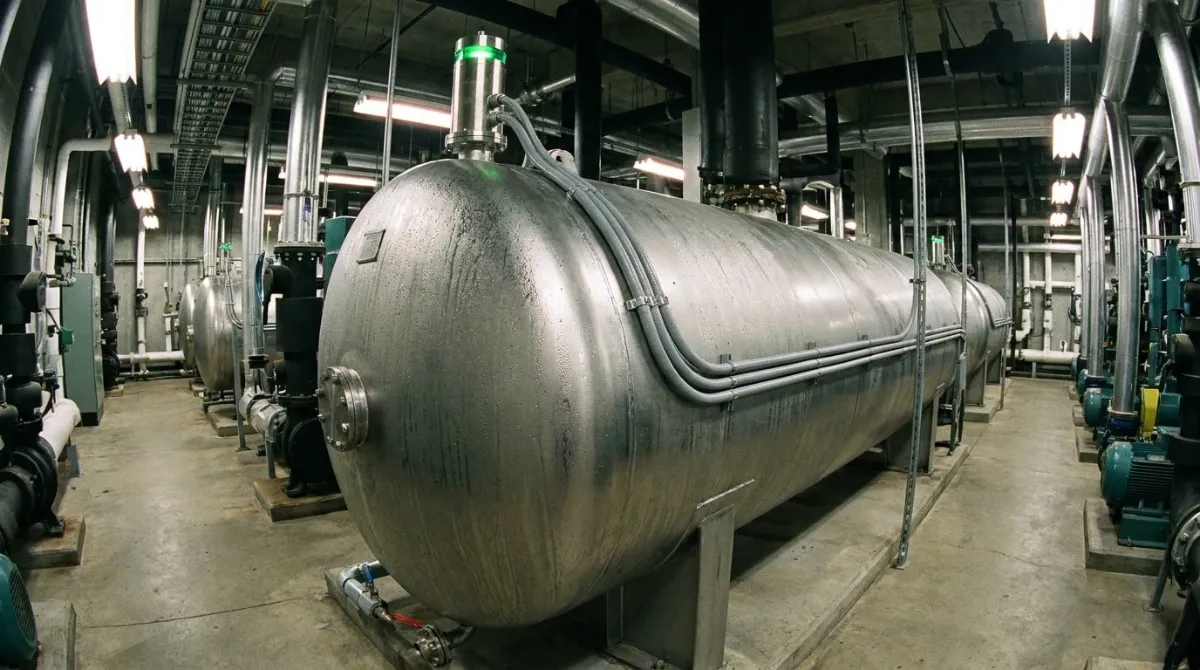

Hệ chiller dùng nước pha glycol (cho kho lạnh, chế biến thực phẩm, quá trình cần nhiệt độ dưới 0 °C) thường có bồn giãn nở hoặc bồn chứa glycol. Mức trong bồn này cho biết hệ thống có bị rò rỉ, thiếu chất tải lạnh hay không, và là điều kiện để bơm tuần hoàn chạy an toàn. Bài này hướng dẫn đo mức bồn glycol bằng cảm biến điện dung (ví dụ Dinel DLM-35): vì sao chọn điện dung, cách lắp, cài đặt và giám sát.
Vì sao điện dung phù hợp với glycol
Mục lục
Dung dịch nước pha glycol dẫn điện. Với cảm biến điện dung có điện cực bọc cách điện (như FEP, PFA), chất lỏng dẫn điện đóng vai trò một bản cực và lớp bọc là điện môi, nên kết quả đo gần như không phụ thuộc hằng số điện môi của dung dịch. Điều này quan trọng vì nồng độ glycol có thể thay đổi khi bổ sung nước hoặc glycol; cảm biến không cần cài lại. Ngoài ra bồn giãn nở thường nhỏ, có áp, nhiệt độ thấp: cảm biến dạng que phù hợp hơn siêu âm, radar. Xem thêm nguyên lý cảm biến điện dung.
Lắp đặt
- Lắp trực tiếp từ nóc bồn nếu bồn có lỗ phù hợp và không có vật cản sát que.
- Lắp trong ống bypass (ống đứng nối song song với bồn ở hai đầu) khi bồn không có lỗ phía trên hoặc bồn có khuấy: mức trong ống bằng mức trong bồn, que đo được bảo vệ. Ống bypass cần van cô lập và van xả để vệ sinh.
- Bồn không phải kim loại hoặc ống bypass nhựa: cần điện cực tham chiếu riêng.
- Bồn lạnh dễ đọng sương bên ngoài: đầu cảm biến và đầu cáp kín, chống ẩm.
Cài đặt
Cài mức rỗng và mức đầy bằng nút bấm hoặc bút từ (tùy model), theo hướng dẫn của hãng. Với chất lỏng dẫn điện và điện cực bọc, cài đặt ít phải lặp lại khi thay đổi nồng độ. Đặt ngưỡng cảnh báo: mức thấp (bổ sung glycol, khả năng rò rỉ), mức thấp thấp (dừng bơm tuần hoàn chống chạy khô), mức cao (quá đầy khi nạp).
Giám sát và phát hiện rò rỉ
Mức bồn glycol giảm dần theo ngày là dấu hiệu rò rỉ trong mạch (van, mối nối, dàn trao đổi nhiệt). Mức dao động theo nhiệt độ là bình thường vì chất lỏng giãn nở. Đưa tín hiệu về hệ thống giám sát cùng nhiệt độ glycol để phân biệt hai hiện tượng. Xem giám sát kho lạnh qua 4G.
Câu hỏi thường gặp
Có dùng công tắc phao thay được không?
Phao báo mức điểm được, nhưng không biết xu hướng giảm dần để phát hiện rò sớm. Nên có đo liên tục, phao làm bảo vệ.
Bài liên quan?
Xem tự động hóa kho lạnh, thiết bị Dinel.
