Đăng ngày · Cập nhật
Dinel là nhà sản xuất thiết bị đo mức của Cộng hòa Séc, chuyên về cảm biến và công tắc mức cho chất lỏng và vật liệu rời. Danh mục gồm nhiều công nghệ: điện dung, siêu âm, phao từ, từ giảo (magnetostrictive), thủy tĩnh, radar dẫn sóng và các loại công tắc mức. Bài này tổng quan các thiết bị đo mức Dinel theo công nghệ, kèm hướng dẫn chọn dòng sản phẩm phù hợp với bồn và môi chất.
Các nhóm sản phẩm theo công nghệ
Mục lục
| Công nghệ | Ví dụ dòng Dinel | Phù hợp |
|---|---|---|
| Điện dung (đo liên tục, công tắc) | Dòng CLM, CLS | Chất lỏng, vật liệu rời, bồn nhỏ, nhiệt độ áp suất cao. Xem nguyên lý điện dung |

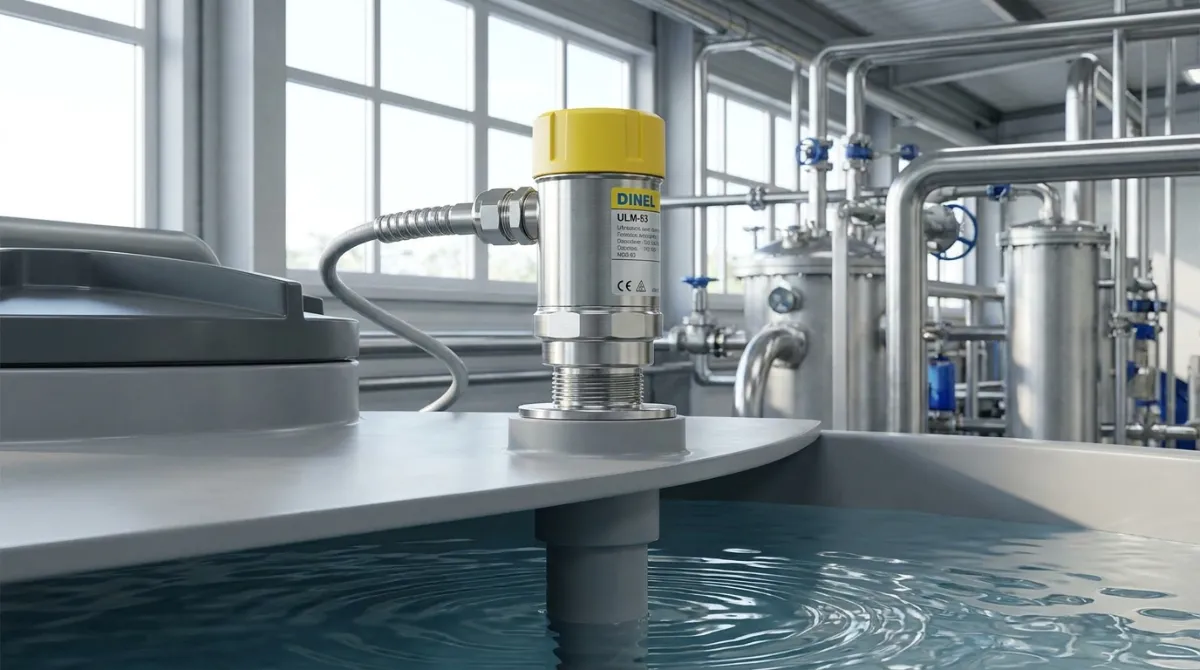

| Siêu âm | UCL-511, 512, 515 | Bể nước, nước thải, bồn hở, không tiếp xúc |
| Phao từ | CMF | Báo mức nhiều điểm hoặc đo mức đơn giản cho chất lỏng sạch |
| Từ giảo (magnetostrictive) | LLT-1500 | Đo mức chính xác cao, đo được bề mặt phân cách dầu nước, bồn nhiên liệu |
| Thủy tĩnh | Cảm biến thả chìm | Giếng, bể nước, nước thải |
| Radar dẫn sóng | Dòng GRLM | Bồn nhỏ, có vật cản, bọt, đo bề mặt phân cách |
Mã và thông số cụ thể tra theo catalogue hiện hành của Dinel.
Cảm biến từ giảo: khi cần độ chính xác cao
Phao có nam châm trượt dọc ống dẫn. Một xung điện truyền dọc dây từ giảo trong ống, gặp từ trường của phao tạo xung xoắn quay về; thời gian truyền cho biết vị trí phao với độ phân giải cao. Có thể dùng hai phao để đo đồng thời mức tổng và bề mặt phân cách (ví dụ nước dưới đáy bồn dầu). Phù hợp bồn nhiên liệu, dầu, hóa chất sạch; không phù hợp môi chất bám dính làm kẹt phao.
Công tắc mức
Công tắc mức điện dung, phao hoặc dạng khác dùng để báo mức cao, mức thấp, chống chạy khô bơm, chống tràn. Nên lắp độc lập với cảm biến đo liên tục để có lớp bảo vệ thứ hai. Với vật liệu rời (bột, hạt), công tắc điện dung có thể chỉnh độ nhạy để phân biệt vật liệu thật với lớp bám.
Chọn theo ứng dụng
| Ứng dụng | Gợi ý |
|---|---|
| Bể nước, nước thải hở | Siêu âm UCL hoặc thủy tĩnh |
| Bồn hóa chất nhỏ, áp suất | Điện dung với que bọc chịu hóa chất, hoặc radar dẫn sóng |
| Bồn nhiên liệu, cần biết lượng nước đáy bồn | Từ giảo LLT với hai phao |
| Silo vật liệu rời | Điện dung dạng cáp, công tắc mức |
| Báo nhiều mức đơn giản | Phao từ CMF |
Kết nối và lắp đặt
Đa số cảm biến Dinel có ngõ ra 4-20 mA, một số có truyền thông số; công tắc mức có ngõ ra relay hoặc transistor. Khi lắp: chọn chiều dài que, cáp, phao theo chiều cao bồn; với siêu âm, đảm bảo mức đầy nằm ngoài vùng mù; khu vực nguy hiểm cháy nổ cần phiên bản có chứng nhận phù hợp.
Bảng chọn công nghệ đo mức theo môi chất
Dù chọn hãng nào, bước đầu tiên là chọn đúng công nghệ đo mức theo môi chất và điều kiện bể. Bảng so sánh nhanh:
| Công nghệ | Phù hợp | Hạn chế |
|---|---|---|
| Siêu âm (không tiếp xúc) | Nước, nước thải, hóa chất trong bể hở hoặc áp suất thấp | Sai khi có bọt, hơi nước dày, bể có nhiều vật cản; có vùng mù gần đầu cảm biến |
| Radar dẫn sóng (TDR) | Chất lỏng, bột, bể có hơi, áp suất và nhiệt độ cao | Thanh/cáp tiếp xúc môi chất, dễ bám dính với chất sệt |
| Điện dung | Chất lỏng, công tắc mức, bể nhỏ | Cần hiệu chỉnh theo môi chất, ảnh hưởng khi môi chất bám điện cực |
| Thủy tĩnh (áp suất) | Giếng khoan, bể nước, hồ chứa | Phụ thuộc khối lượng riêng; không hợp chất lỏng có cặn lắng |
| Từ giảo (magnetostrictive) | Bồn dầu, nhiên liệu, đo mức và mặt phân cách độ chính xác cao | Giá cao hơn, cần phao phù hợp môi chất |
Có thể dùng công cụ chọn cảm biến để lọc nhanh công nghệ phù hợp trước khi yêu cầu báo giá.
Câu hỏi thường gặp
Đo mức dầu, nhiên liệu trong bồn nên dùng công nghệ gì?
Khi cần độ chính xác cao để tính tồn kho, cảm biến từ giảo là lựa chọn phổ biến, có thể đo cả mặt phân cách dầu – nước. Radar dẫn sóng là phương án tốt khi bồn có hơi hoặc nhiệt độ cao. Với bồn chứa nhiên liệu cần chọn thiết bị có chứng nhận phòng nổ phù hợp.
Đặt hàng cần thông tin gì?
Môi chất, nhiệt độ, áp suất, chiều cao bồn, kiểu kết nối, vật liệu bồn (kim loại hay nhựa), tín hiệu ra, yêu cầu phòng nổ. Xem thêm cảm biến đo mức giá bao nhiêu, cách chọn.
Kiểm tra cảm biến khi nhận hàng?
Cấp nguồn, kiểm tra tín hiệu ở mức rỗng và một mức đã biết; với công tắc, kiểm tra tác động khi nhúng vào môi chất.
