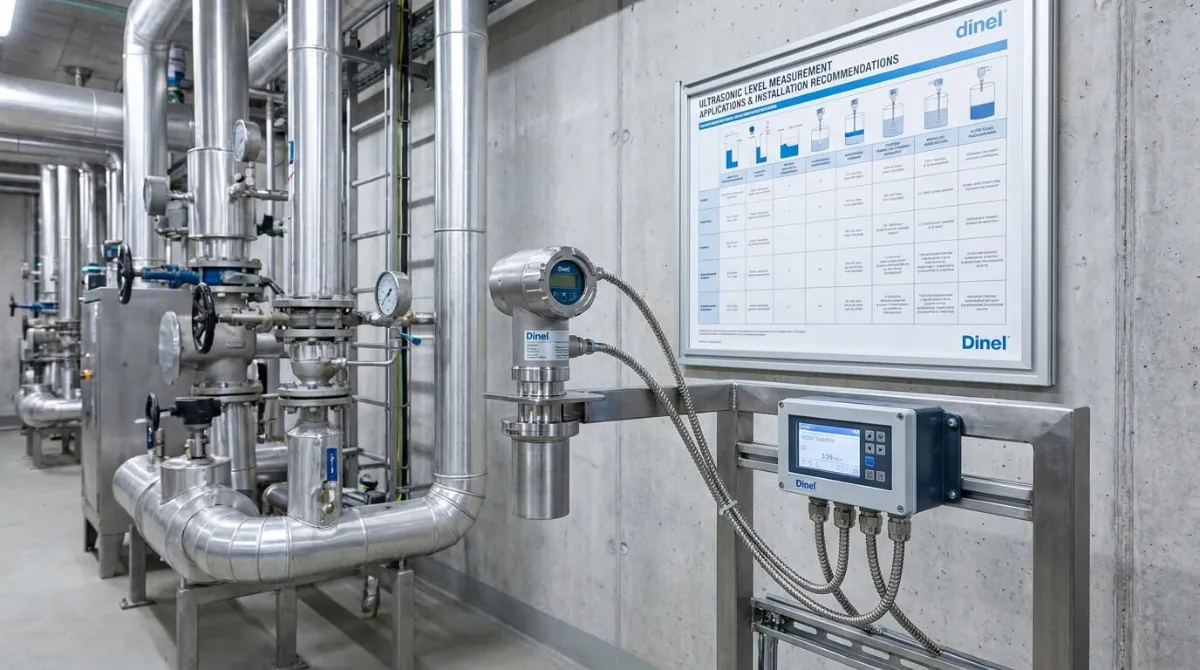

Dinel UCL là dòng cảm biến đo mức siêu âm cho bể nước, nước thải, bồn hóa chất và kênh hở. Ba model UCL-511, UCL-512, UCL-515 khác nhau chủ yếu ở dải đo và khoảng mù, nên chọn sai model thường dẫn đến mức đầy rơi vào vùng mù hoặc tín hiệu yếu ở mức thấp. Bài này giải thích cách chọn giữa ba model, cách lắp, cài đặt và những trường hợp siêu âm không phù hợp.
Chọn model theo dải đo và khoảng mù
Mục lục
| Model | Dải đo (tham khảo) | Khoảng mù (tham khảo) | Phù hợp |
|---|---|---|---|
| UCL-511 | Khoảng 0,25-5 m | Khoảng 0,25 m | Bồn nhỏ, bồn hóa chất, kênh hở |
| UCL-512 | Khoảng 0,5-10 m | Khoảng 0,5 m | Bể nước, bể nước thải cỡ vừa |
| UCL-515 | Khoảng 1-15 m | Khoảng 1 m | Bể, tháp nước cao, hồ chứa |
Xác nhận thông số theo catalogue hiện hành của Dinel. Nguyên tắc chọn: khoảng cách từ mặt cảm biến tới mức đầy nhất phải lớn hơn khoảng mù; khoảng cách tới đáy (mức rỗng) phải nằm trong dải đo, có biên. Model dải lớn có khoảng mù lớn hơn, nên với bể thấp không phải cứ chọn dải lớn là an toàn.
Nguyên lý và bù nhiệt độ
Đầu dò phát xung siêu âm, đo thời gian vọng lại từ mặt chất lỏng. Vận tốc âm trong không khí thay đổi theo nhiệt độ (khoảng 343 m/s ở 20 °C, thay đổi khoảng 0,6 m/s mỗi °C), nên cảm biến có bù nhiệt độ. Bù chỉ chính xác khi nhiệt độ không khí trong bể gần với nhiệt độ tại đầu dò; nắng chiếu trực tiếp vào cảm biến hoặc bồn có lớp không khí nóng lạnh phân tầng sẽ gây sai số.
Khi nào siêu âm không phù hợp
- Bọt dày trên bề mặt (bể sục khí): bọt hấp thụ âm.
- Hơi đậm đặc, sương, khí làm thay đổi vận tốc âm (dung môi, axit bốc khói).
- Bồn kín có áp suất, nhiệt độ cao.
- Bồn rất nhỏ, nhiều vật cản.
Những trường hợp này nên dùng radar. Xem so sánh siêu âm và radar.
Lắp đặt
- Lắp vuông góc với mặt chất lỏng, tránh dòng nạp, thang, ống, cánh khuấy trong vùng phát.
- Cách thành bể đủ xa theo góc phát của đầu dò.
- Ống đế ngắn, đường kính đủ lớn, mép trong nhẵn.
- Không siết quá chặt ren nhựa của đầu dò; dùng gioăng đúng loại.
- Che nắng cho cảm biến ngoài trời.
Cài đặt và kết nối
Cài khoảng cách tới mức rỗng, mức đầy, chiều tín hiệu 4-20 mA, giảm chấn, và học bản đồ phản xạ nhiễu nếu có vật cản cố định. Phiên bản có RS-485 Modbus cho phép đọc nhiều cảm biến trên một đường dây. Xem Modbus RTU.
Phiên bản phòng nổ
Với khu vực có khí, hơi dễ cháy, dùng phiên bản có chứng nhận phòng nổ phù hợp vùng, đi dây qua rào chắn an toàn nội tại nếu là kiểu Ex i. Xem ATEX, IECEx.
Xem thêm: Cảm biến siêu âm đo mức giá bao nhiêu? Bảng giá Flowline, Dinel 2026.
Câu hỏi thường gặp
Báo đầy khi bể đang vơi?
Thường do phản xạ từ vật cản hoặc thành ống đế, hoặc nước ngưng trên mặt đầu dò. Kiểm tra vị trí lắp, học lại bản đồ nhiễu.
Thiết bị Dinel khác?
Xem tổng quan Dinel, LLT-1500, CMF.
