Khi cần đo mức chất lỏng với độ phân giải cao, ổn định, và đo được cả lớp nước dưới đáy bồn dầu, công nghệ từ giảo (magnetostrictive) là lựa chọn hàng đầu. Dinel LLT-1500 là dòng cảm biến mức từ giảo. Bài này giải thích nguyên lý, ứng dụng phù hợp, cách chọn phao và chiều dài, lắp đặt, kết nối Modbus và những giới hạn cần biết.
Nguyên lý
Mục lục
Trong ống dẫn hướng có một dây làm bằng vật liệu từ giảo. Bộ điện tử phát một xung dòng điện dọc dây, tạo từ trường vòng quanh dây. Tại vị trí phao (có nam châm vĩnh cửu), hai từ trường gặp nhau làm dây xoắn cục bộ, sinh ra một sóng cơ truyền ngược về đầu cảm biến. Thời gian từ lúc phát xung đến lúc nhận sóng cho biết vị trí phao, tức mức chất lỏng. Vì đo thời gian lan truyền cơ học với vận tốc ổn định, phép đo có độ phân giải và độ lặp lại rất tốt.
Ưu điểm và ứng dụng
- Độ phân giải, độ lặp lại cao: phù hợp quản lý tồn kho nhiên liệu, dầu, hóa chất sạch.
- Đo hai mức với hai phao: phao trên nổi trên mặt sản phẩm, phao dưới có tỉ trọng chọn để nằm ở mặt phân cách dầu và nước. Biết được lượng nước đọng đáy bồn, quan trọng với bồn nhiên liệu.
- Không cần hiệu chuẩn lại theo môi chất như cảm biến điện dung; chỉ cần phao nổi đúng.
- Có thể tích hợp cảm biến nhiệt độ dọc ống (tùy model) để bù thể tích theo nhiệt độ.
Giới hạn
- Phao là bộ phận cơ khí tiếp xúc môi chất: chất lỏng bám dính, có cặn, kết tinh có thể làm kẹt phao.
- Phao phải được chọn theo tỉ trọng môi chất; môi chất quá nhẹ phao không nổi đủ.
- Có vùng chết ở đầu trên và đầu dưới ống, nơi phao không đo được.
- Cảm biến đo mức; dùng cho giao nhận thương mại thì toàn bộ hệ thống đo phải được phê duyệt, kiểm định theo quy định, không chỉ dựa vào độ chính xác của cảm biến.
Chọn cấu hình
| Thông số | Cách chọn |
|---|---|
| Chiều dài ống | Theo chiều cao bồn và vị trí lắp, tính cả vùng chết hai đầu |
| Ống cứng hay mềm | Ống cứng cho bồn thấp, vừa; ống mềm cho bồn cao, khó đưa ống dài vào |
| Phao | Vật liệu chịu môi chất; tỉ trọng phù hợp; đường kính lọt qua lỗ lắp |
| Số phao | Một phao đo mức; hai phao đo mức và mặt phân cách |
| Tín hiệu | 4-20 mA hoặc RS-485 Modbus (đọc nhiều giá trị: mức, mặt phân cách, nhiệt độ) |
| Phòng nổ | Bồn nhiên liệu, dung môi cần phiên bản có chứng nhận phù hợp vùng nguy hiểm |

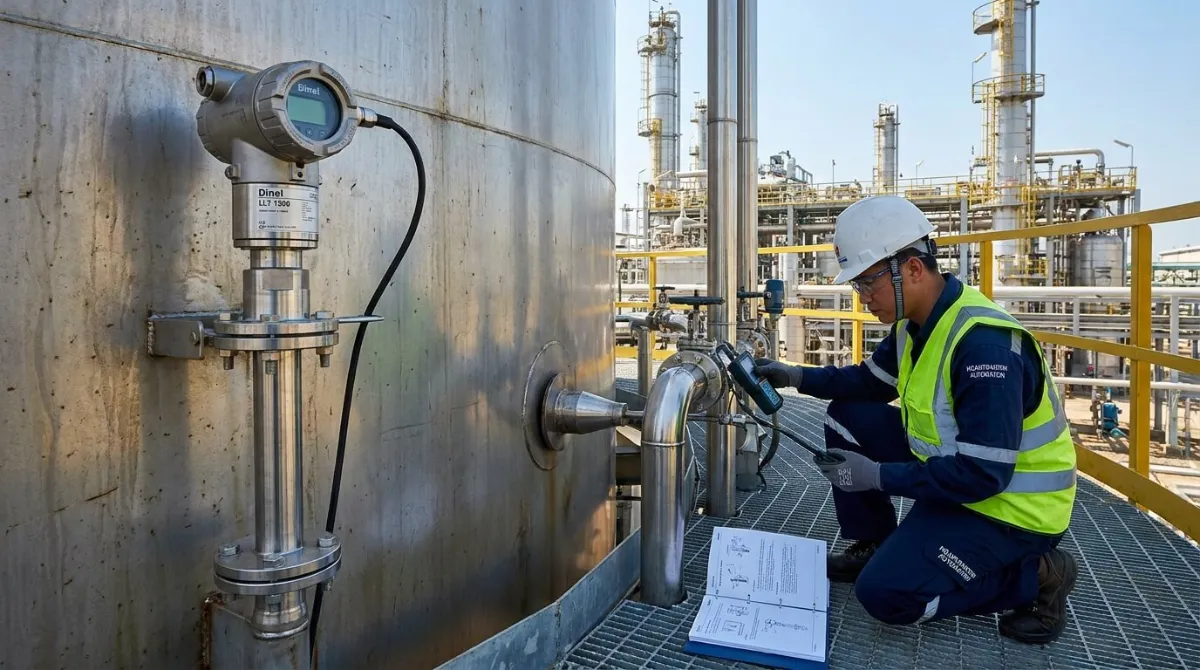

Lắp đặt
- Lắp thẳng đứng, tránh dòng nạp liệu đổ trực tiếp vào phao.
- Ống dài trong bồn có khuấy hoặc dòng chảy mạnh cần cố định đầu dưới hoặc dùng ống chắn sóng.
- Đưa phao vào ống trước khi lắp, đúng chiều (phao thường có ký hiệu chiều).
- Với khu vực phòng nổ, đi dây và rào chắn theo chứng nhận của thiết bị.
Kết nối Modbus
Với nhiều bồn, đi một đường RS-485 qua các cảm biến, mỗi cảm biến một địa chỉ Modbus, về PLC hoặc gateway. Lưu ý thứ tự word khi đọc giá trị số thực, điện trở đầu cuối, và thời gian quét. Xem Modbus RTU/TCP.
Kiểm tra và bảo trì
So sánh với đo mức bằng thước (đo tay) định kỳ; kiểm tra phao không bị kẹt, không bị thấm nước vào phao. Với bồn nhiên liệu, kiểm tra mức nước đáy bồn để xả định kỳ.
Câu hỏi thường gặp
Từ giảo hay radar cho bồn nhiên liệu?
Từ giảo cho độ phân giải cao và đo được mặt phân cách nước; radar không tiếp xúc, không có bộ phận chuyển động. Bồn lớn thường dùng radar, bồn vừa và nhỏ cần biết nước đáy thường dùng từ giảo.
Sản phẩm Dinel khác?
Xem tổng quan Dinel, phao từ CMF, siêu âm UCL.
