Trong một nhà máy, mỗi điểm đo dùng một loại cảm biến khác nhau: can nhiệt ở lò, Pt100 ở bồn, transmitter 4–20 mA ở đường ống, biến trở ở cơ cấu chấp hành. Nếu mỗi loại phải mua một bộ chuyển đổi riêng, kho dự phòng sẽ phình to và kỹ thuật viên phải nhớ nhiều cách cài đặt. Seneca Z109REG2-1 giải quyết bài toán đó: một bộ chuyển đổi tín hiệu đa năng nhận gần như mọi loại tín hiệu cảm biến, xuất 0/4–20 mA hoặc 0–10 V cách ly, và có thêm relay cảnh báo để báo động hoặc ngắt tải khi giá trị vượt ngưỡng.
Tóm tắt nhanh

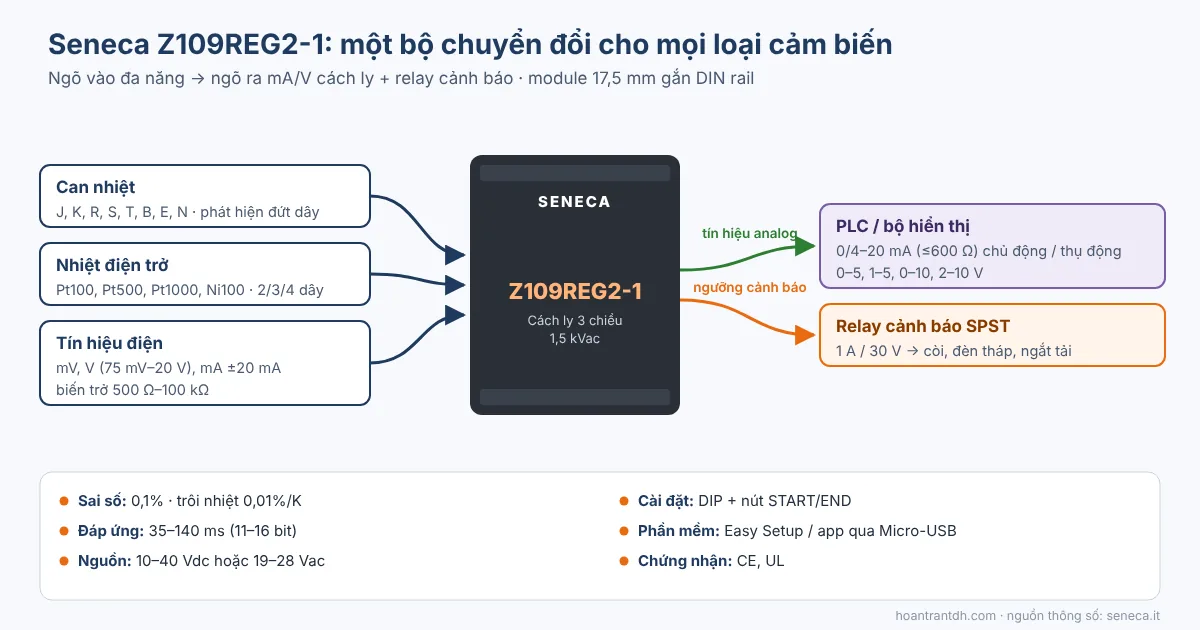

- Ngõ vào: can nhiệt J, K, R, S, T, B, E, N; Pt100, Pt500, Pt1000, Ni100 (2/3/4 dây); mV/V từ 75 mV đến 20 V; mA ±20 mA; biến trở, chiết áp.
- Ngõ ra: 0/4–20 mA (tải ≤ 600 Ω, chủ động hoặc thụ động), 0–5 / 1–5 / 0–10 / 2–10 V; relay SPST 1 A / 30 V.
- Cách ly 3 chiều nguồn – vào – ra 1,5 kVac; sai số 0,1%, trôi nhiệt 0,01%/K; đáp ứng 35–140 ms.
- Nguồn 10–40 Vdc hoặc 19–28 Vac; vỏ 17,5 mm gắn DIN rail; cài đặt bằng DIP switch, phần mềm hoặc app qua cổng Micro-USB. CE, UL.
Một mã cho nhiều loại cảm biến – giảm hàng dự phòng
Mục lục
Z109REG2-1 thuộc dòng Z-Line của Seneca, được thiết kế như một bộ chuyển đổi “vạn năng” cho tủ điện công nghiệp. Cùng một mã hàng có thể lắp cho các vị trí rất khác nhau:
- Nhiệt độ lò, lò hơi, khuôn ép: đọc can nhiệt J, K, R, S, T, B, E, N, có phát hiện đứt dây cảm biến.
- Bồn chứa, đường ống, kho lạnh: Pt100, Pt500, Pt1000, Ni100 đấu 2, 3 hoặc 4 dây; KTY81, KTY84 và NTC cài bằng phần mềm.
- Transmitter áp suất, lưu lượng, mức: ngõ vào dòng ±20 mA; Z109REG2-1 có sẵn nguồn ≥ 20 Vdc để cấp cho transmitter 2 dây.
- Vị trí van, cánh hướng gió, tay điều khiển: chiết áp 500 Ω – 100 kΩ hoặc biến trở 500 Ω – 25 kΩ.
- Tín hiệu điện áp: thang mV/V lưỡng cực từ 75 mV đến 20 V (9 thang đo), trở kháng 1 MΩ.
Với nhà máy có nhiều dây chuyền, chuẩn hóa về một mã Z109REG2-1 giúp chỉ cần giữ vài module dự phòng thay vì cả chục mã khác nhau. Khi có sự cố, kỹ thuật viên lấy module dự phòng, cài lại DIP switch hoặc nạp cấu hình đã lưu từ phần mềm là thay thế xong. Xem thêm trang sản phẩm Z109REG2 Seneca để có hình ảnh và tài liệu.
Gửi danh sách điểm đo – nhận cấu hình chuẩn hóa
Liệt kê loại cảm biến, dải đo và ngõ vào PLC của từng điểm – kỹ sư HOANTRANTDH đề xuất số lượng Z109REG2-1 và cài sẵn trước khi giao.
Relay cảnh báo: vừa truyền tín hiệu vừa bảo vệ
Điểm khác biệt của Z109REG2-1 so với bộ chuyển đổi thông thường là ngõ ra relay SPST 1 A / 30 V. Relay đóng khi giá trị đo vượt ngưỡng đã cài, độc lập với PLC. Một số cách dùng thực tế:
- Báo động tại chỗ: kích còi hoặc đèn tháp khi nhiệt độ lò, áp suất bồn vượt mức, kể cả khi PLC đang dừng để bảo trì.
- Khóa liên động đơn giản: ngắt contactor gia nhiệt khi quá nhiệt – lớp bảo vệ thứ hai bên cạnh chương trình PLC.
- Cảnh báo mức bồn: kết hợp với cảm biến mức analog để báo đầy/cạn mà không cần thêm công tắc phao.
Ngoài ra Z109REG2-1 có chức năng khai căn (dùng cho lưu lượng đo bằng chênh áp), bộ lọc chống dao động, và ngõ vào strobe (dùng chung chân với relay) phục vụ ghép kênh tín hiệu về PLC.
Ba cách cài đặt
- DIP switch + nút START/END: chọn loại ngõ vào/ra tại hiện trường, dùng hai nút để chốt điểm đầu – cuối thang đo theo tín hiệu thực.
- Phần mềm Easy Setup trên máy tính: cài đầy đủ thông số, lưu và nạp lại cấu hình cho module thay thế.
- Ứng dụng Easy Setup trên điện thoại: cấu hình qua cổng Micro-USB ở mặt trước.
Cần cài sẵn ngưỡng relay?
Gửi dải đo và ngưỡng cảnh báo mong muốn – chúng tôi cấu hình Z109REG2-1 trước khi giao, lắp vào là chạy.
Thông số kỹ thuật Seneca Z109REG2-1
| Thông số | Giá trị |
|---|---|
| Ngõ vào can nhiệt | J, K, R, S, T, B, E, N – phát hiện đứt cảm biến |
| Ngõ vào nhiệt điện trở | Pt100, Pt500, Pt1000, Ni100 – 2/3/4 dây; KTY81, KTY84, NTC (cài bằng phần mềm) |
| Ngõ vào điện áp / dòng | 75 mV … 20 V lưỡng cực (9 thang, 1 MΩ) · ±20 mA (50 Ω) |
| Chiết áp · biến trở | 500 Ω – 100 kΩ · 500 Ω – 25 kΩ |
| Nguồn cấp cho cảm biến | ≥ 20 Vdc (cho transmitter 2 dây) |
| Ngõ ra analog | 0/4–20 mA chủ động/thụ động, tải ≤ 600 Ω · 0–5, 1–5, 0–10, 2–10 V, tải ≥ 2 kΩ |
| Ngõ ra relay | SPST 1 A / 30 V – cảnh báo ngưỡng |
| Sai số · trôi nhiệt | 0,1% · 0,01%/K; tuyến tính 0,05% (V/mA) |
| Độ phân giải · đáp ứng | 11 bit + dấu đến 15 bit + dấu · 35 ms (11 bit) đến 140 ms (16 bit) |
| Cách ly | 3 chiều nguồn / vào / ra, 1,5 kVac |
| Nguồn | 10–40 Vdc hoặc 19–28 Vac, tối đa 2,5 W |
| Cài đặt | DIP switch + nút START/END, Easy Setup (PC), app Easy Setup, cổng Micro-USB |
| Vỏ · lắp đặt | 17,5 × 100 × 112 mm, DIN rail 35 mm, IP20, terminal tháo rời |
| Nhiệt độ làm việc | −10 … +60 °C |
| Tiêu chuẩn | CE (EN 61000-6-2/-4, EN 61010-1), UL |
Z109REG2-1 hay bộ chuyển đổi 6,2 mm dòng K?
Dòng K của Seneca (rộng 6,2 mm) tiết kiệm chỗ trong tủ hơn nhưng mỗi mã chuyên cho một loại tín hiệu: K109S cho mA/V, K109PT cho Pt100, K109TC cho can nhiệt. Chọn Z109REG2-1 khi cần một mã cho nhiều loại cảm biến, cần relay cảnh báo hoặc cần nguồn AC. Chọn dòng K khi tủ chật và mỗi vị trí chỉ có một loại tín hiệu cố định. Nếu cần chia một tín hiệu cho hai thiết bị nhận, xem Z170REG-1. Bảng giá tham khảo các mã nằm trong bài bộ chuyển đổi tín hiệu Seneca giá bao nhiêu.
Vì sao mua Seneca Z109REG2-1 tại HOANTRANTDH
- Hàng chính hãng SENECA – Ý, có CO/CQ; tài liệu kỹ thuật và chứng nhận theo từng mã.
- Kỹ sư tư vấn chọn đúng mã theo cảm biến, PLC và tủ điện đang dùng – không bán thừa tính năng.
- Hỗ trợ cài đặt DIP switch / phần mềm Easy Setup, cấu hình sẵn trước khi giao nếu khách yêu cầu.
- Cung cấp trọn bộ: bộ chuyển đổi, nguồn 24 Vdc, cảm biến, module I/O và phần mềm giám sát.
Câu hỏi thường gặp về Seneca Z109REG2-1
Z109REG2-1 có đọc được can nhiệt và Pt100 không?
Có. Z109REG2-1 nhận can nhiệt J, K, R, S, T, B, E, N và nhiệt điện trở Pt100, Pt500, Pt1000, Ni100 đấu 2, 3 hoặc 4 dây, ngoài ra còn mV, V, mA, chiết áp và biến trở.
Relay trên Z109REG2-1 dùng để làm gì?
Relay SPST 1 A / 30 V đóng khi giá trị đo vượt ngưỡng cài đặt, dùng để kích còi, đèn báo hoặc ngắt contactor độc lập với PLC.
Z109REG2-1 có cổng Modbus không?
Không. Z109REG2-1 xuất tín hiệu analog 0/4–20 mA hoặc 0–10 V và relay. Nếu cần đọc nhiều điểm qua Modbus, nên dùng module I/O Seneca dòng Z-PC.
Cài đặt Z109REG2-1 có cần máy tính không?
Không bắt buộc. Có thể cài bằng DIP switch và hai nút START/END tại hiện trường; phần mềm Easy Setup hoặc app điện thoại qua cổng Micro-USB dùng khi cần cài đặt chi tiết hoặc lưu cấu hình.
Z109REG2-1 dùng nguồn gì?
Nguồn 10–40 Vdc hoặc 19–28 Vac, công suất tối đa 2,5 W, cách ly với ngõ vào và ngõ ra.
Hỏi giá Seneca Z109REG2-1
Nhắn số lượng và loại cảm biến cần đọc – nhận báo giá, datasheet và tư vấn cấu hình trong ngày.
