Bộ Chuyển Đổi Tín Hiệu 4-20mA Sang 0-10V Cách Ly – SUNYUAN ISOEM-A4-P1-O5 | HOANTRANTDH

Ứng Dụng Tiêu Biểu

Ghép cảm biến áp suất / nhiệt độ / lưu lượng 4-20mA vào card AI điện áp (DAQ).
Đưa tín hiệu transmitter vào microcontroller (Arduino, STM32, ESP32) qua ADC nội.
Ghép vào card đo NI USB, Advantech, Moxa, Hi-Tech – thường nhận 0-5V hoặc 0-10V.
Hệ thống đo lường giáo dục, phòng lab R&D – chuyển tín hiệu công nghiệp về chuẩn lab.
Đưa tín hiệu cảm biến vào màn hình HMI có ngõ vào áp 0-10V.
Cách ly + chuyển tín hiệu giữa thiết bị xuất xứ Châu Âu (0-10V) và transmitter Châu Á / Mỹ (4-20mA).

Mẹo Chọn Phiên Bản Ngõ Ra

Card ADC vi điều khiển 0-3.3V / 0-5V: chọn O4 (0-5V) và dùng mạch chia áp nhẹ nếu cần xuống 3.3V.
Card AI công nghiệp tiêu chuẩn: chọn O5 (0-10V) – chuẩn phổ biến nhất ở Châu Âu.
PLC dùng chuẩn 1-5V: chọn O6 (1-5V) để giữ thông tin sống/chết dây tín hiệu.
Cần đo cả chiều âm: chọn O7 (±5V) hoặc O10 (±10V) cho ADC lưỡng cực.

Báo Giá & Tư Vấn Kỹ Thuật

HOANTRANTDH phân phối đầy đủ các phiên bản SUNYUAN ISOS / ISOEM với nhiều tổ hợp ngõ vào – ngõ ra – nguồn phụ khác nhau. Riêng dòng I/V converter, em sẽ xác nhận chính xác ngõ ra áp (O4/O5/O6/O7/O10) phù hợp ADC của anh trước khi đặt hàng – tránh phải đổi lại module.

📞 Hotline / Zalo: 0879.84.86.68

🌐 Website: hoantrantdh.com

✉ Yêu cầu báo giá nhanh – Hỗ trợ chọn cấu hình I/O và nguồn phụ phù hợp ứng dụng.

0879.84.86.68 (Chat Zalo) Yêu cầu báo giá

Mô tả
Đánh giá (0)

Bộ chuyển đổi tín hiệu 4-20mA → 0-10V tích hợp cách ly 3000VDC, mã đặt hàng SUNYUAN ISOEM-A4-P1-O5: ngõ vào dòng 4-20mA, ngõ ra áp 0-10V, nguồn phụ 24VDC. Phi tuyến 0.1%, băng thông 1KHz, đáp ứng ≤1ms. Giải pháp một-thiết-bị thay cho cả bộ converter + bộ cách ly riêng – ghép trực tiếp cảm biến công nghiệp 4-20mA vào card AI điện áp, ADC, microcontroller, máy đo DAQ.

📞 Hotline / Zalo: 0879.84.86.68

👉 Yêu cầu báo giá – Tư vấn kỹ thuật miễn phí

Tổng Quan Về ISOEM-A4-P1-O5 (I/V Converter + Cách Ly)

Bài toán điển hình trong tích hợp hệ thống: cảm biến công nghiệp gần như đều cho ra tín hiệu chuẩn 4-20mA (chống nhiễu đường dài tốt), nhưng card thu thập dữ liệu, ADC của vi điều khiển, máy đo phòng lab… đa phần chỉ nhận tín hiệu áp 0-5V hoặc 0-10V. Để ghép nối, cần một bộ chuyển đổi I → V – và lý tưởng là tích hợp luôn cách ly để chống nhiễu, chống vòng đất.

SUNYUAN ISOEM-A4-P1-O5 giải đúng bài toán này: chỉ một IC duy nhất vừa chuyển 4-20mA thành 0-10V, vừa cách ly 3 cổng độc lập 3KVDC. Tải ngõ ra > 2KΩ phù hợp với hầu hết ADC điện áp hiện đại – không cần đệm op-amp ngoài.

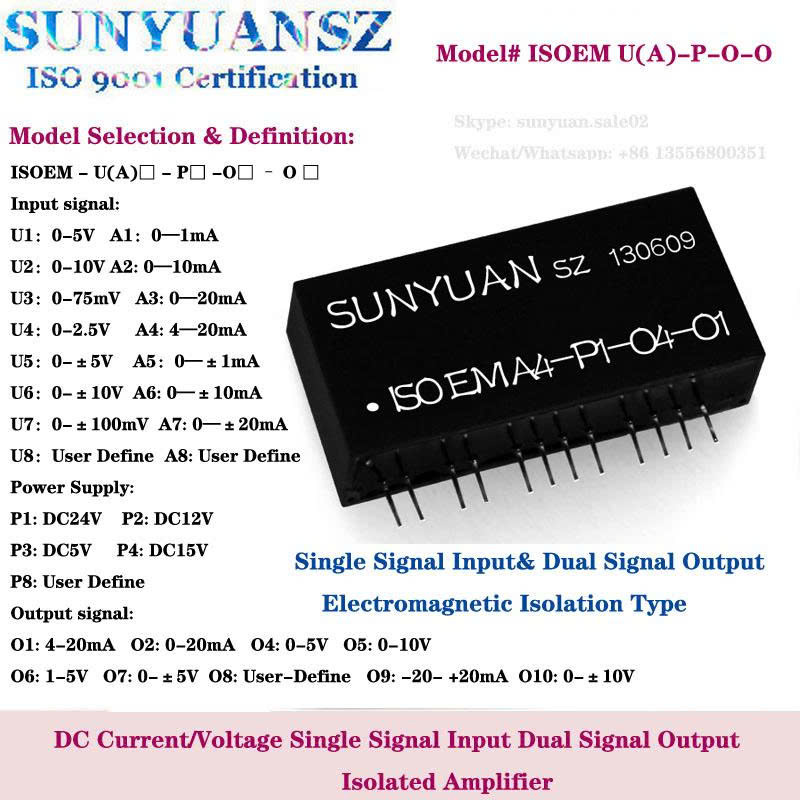

Trong cùng họ ISOEM, anh có thể chọn phiên bản ngõ ra 0-5V (mã O4), 0-10V (mã O5), 1-5V (mã O6) hoặc ±5V / ±10V cho tín hiệu lưỡng cực (mã O7, O10) tuỳ giao thức của thiết bị phía sau – chỉ thay 1 ký tự trong mã đặt hàng.

Đặc Điểm Kỹ Thuật Nổi Bật

2-trong-1: chuyển đổi I/V + cách ly: thay cho cấu hình truyền thống gồm điện trở precision + op-amp đệm + bộ cách ly riêng.
Cách ly 3 cổng 3000VDC: ngắt hoàn toàn vòng đất giữa nguồn nuôi và mạch ADC – đặc biệt quan trọng với DAQ máy tính.
Tải ngõ ra > 2KΩ: tương thích trực tiếp ADC vi điều khiển, card NI USB, Advantech, Moxa, ARDUINO/STM32 (qua mạch chia áp nhẹ nếu cần).
Đáp ứng nhanh ≤1ms, băng thông 1KHz: không gây trễ đáng kể trong vòng điều khiển PID hay đo tín hiệu thay đổi nhanh.
Không cần điều chỉnh zero/gain: cấp chính xác 0.1 / 0.2 ngay từ nhà máy.
Linh hoạt ngõ ra: 0-5V (O4), 0-10V (O5), 1-5V (O6), ±5V (O7), ±10V (O10) – chọn theo ADC đích.

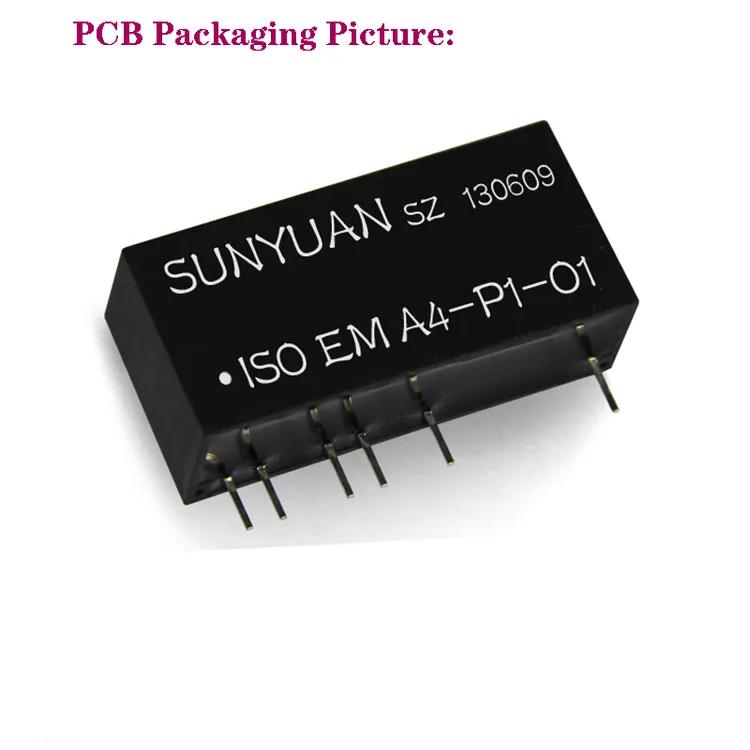

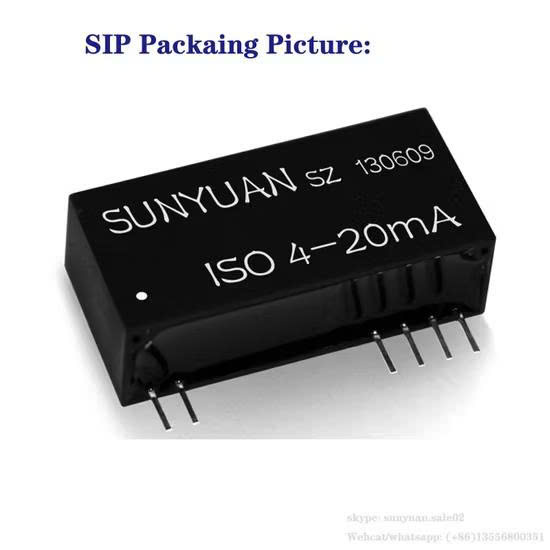

Vỏ UL94V-0, SIP 12Pin hoặc DIN rail: dùng được cho cả OEM lắp PCB lẫn lắp tủ điều khiển công nghiệp.

Bảng Tín Hiệu Vào / Ra

Thông số	Giá trị
Tín hiệu ngõ vào (A4)	4-20 mA
Tín hiệu ngõ ra (O5)	0-10 V
Nguồn phụ (P1)	24 VDC
Tuỳ chọn ngõ vào khác	A1–A3: 0-1/0-10/0-20mA; A5–A7: bipolar
Tuỳ chọn ngõ ra khác	O4: 0-5V / O6: 1-5V / O7: ±5V / O10: ±10V
Tuỳ chọn nguồn khác	P2: 12VDC / P3: 5VDC / P4: 15VDC

Thông Số Kỹ Thuật

Thông số	Giá trị
Mã sản phẩm	SUNYUAN ISOEM-A4-P1-O5
Loại sản phẩm	Bộ chuyển đổi I/V cách ly (4-20mA → 0-10V)
Kích thước	33.0 × 10.5 × 15.5 mm (SIP 12Pin)
Cách ly	3000 VDC – 3 cổng (nguồn / vào / ra)
Phi tuyến	0.1 – 0.2 %FSR
Tải ngõ ra	> 2 KΩ
Đáp ứng tần số (-3dB)	1 KHz
Thời gian đáp ứng	≤ 1 ms
Trở kháng ngõ vào (current)	50 Ω
Gợn sóng ngõ ra (không lọc)	10 – 20 mVRMS
Trôi nhiệt độ điện áp	1 mV/°C
Tiêu thụ	0.5 – 1 W
Nhiệt độ làm việc	-45 °C ~ +85 °C
Vỏ	UL94V-0 chống cháy

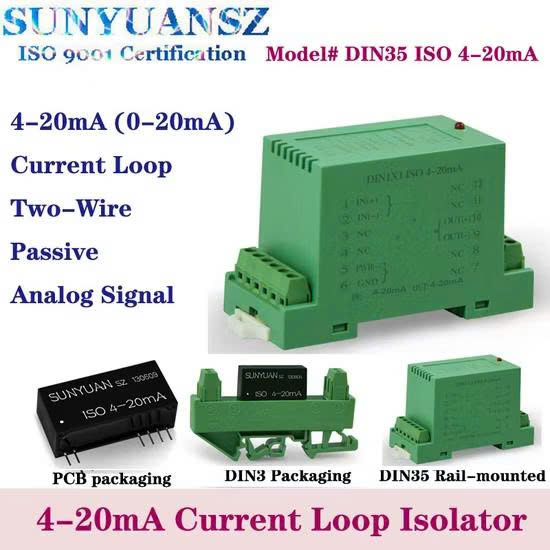

Đóng gói khác	DIN rail 35mm 1×2 hoặc 2×2 kênh
