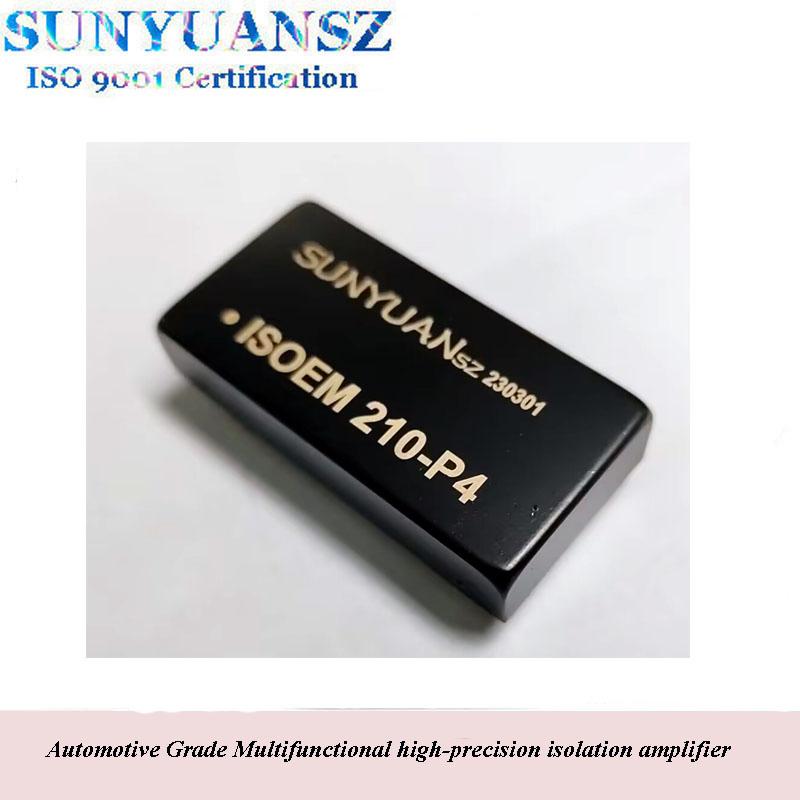

Tổng Quan Về IC Cách Ly Tín Hiệu ISOEM SUNYUAN

Trong việc thiết kế các bo mạch thu thập dữ liệu tự động hóa (Data Acquisition), hiện tượng nhiễu vòng lặp nối đất (Ground interference) là nguyên nhân chính gây sai số tín hiệu. IC cách ly tín hiệu ISOEM của hãng SUNYUAN ra đời như một giải pháp hoàn hảo, tích hợp cả bộ chuyển đổi DC/DC và mạch khuếch đại cách ly điện từ trong một khối duy nhất.

Thiết bị này được ứng dụng rộng rãi để cách ly, truyền tải và khuếch đại các tín hiệu chuẩn công nghiệp như 4-20mA hay 0-10V. HOANTRANTDH hiện đang phân phối dòng IC cách ly tín hiệu ISOEM với mức giá cực kỳ cạnh tranh, đáp ứng nhu cầu sản xuất board mạch của các nhà thầu và kỹ sư điện tử.

Đặc Điểm Kỹ Thuật Nổi Bật

Sử dụng IC cách ly tín hiệu ISOEM mang lại những lợi thế kỹ thuật vượt trội cho hệ thống đo lường của bạn:

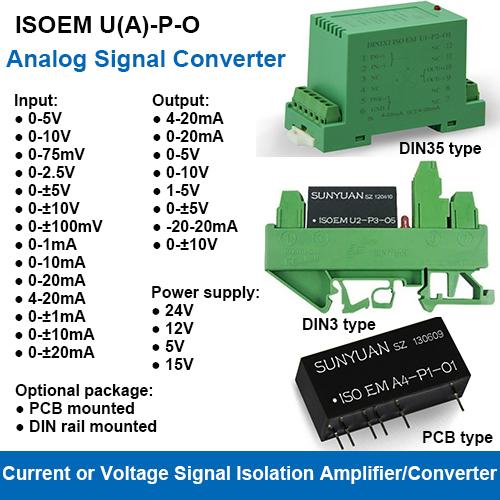

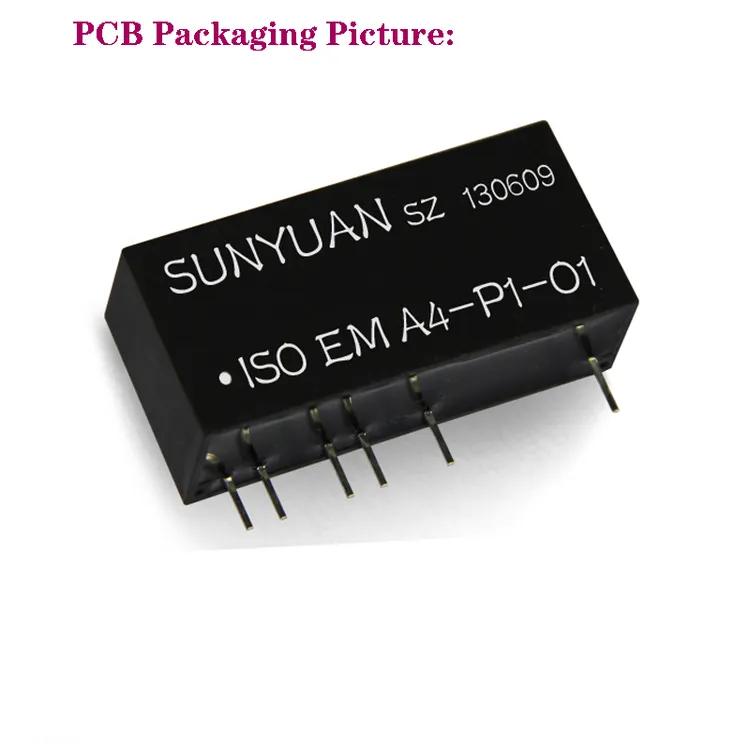

• Tích hợp dễ dàng (Plug & Play): Chuẩn chân cắm PCB SIP 12Pin nhỏ gọn. Kỹ sư không cần thiết kế thêm bất kỳ linh kiện ngoại vi nào. Đặc biệt, IC không yêu cầu tinh chỉnh chiết áp “ZERO” hay “G.adj”, giúp tiết kiệm tối đa thời gian lắp ráp.

  Bảo vệ hệ thống tuyệt đối: Mức điện áp cách ly lên đến 3000VDC giữa 3 cổng (Input – Output – Power), đảm bảo an toàn cho các vi điều khiển (MCU) hoặc PLC trước các cú sốc điện.

  Độ chính xác cao: Độ tuyến tính tuyệt vời trong toàn dải đo (sai số phi tuyến tính < 0.2%), cấp chính xác đạt 0.1/0.2.

  Lưu ý khi thiết kế: Theo khuyến cáo của hãng, do sử dụng công nghệ cách ly điện từ, IC không nên đặt trong môi trường có từ trường quá mạnh. Nếu có, nhà thiết kế cần bổ sung các biện pháp bọc kim loại chống nhiễu (shielding).

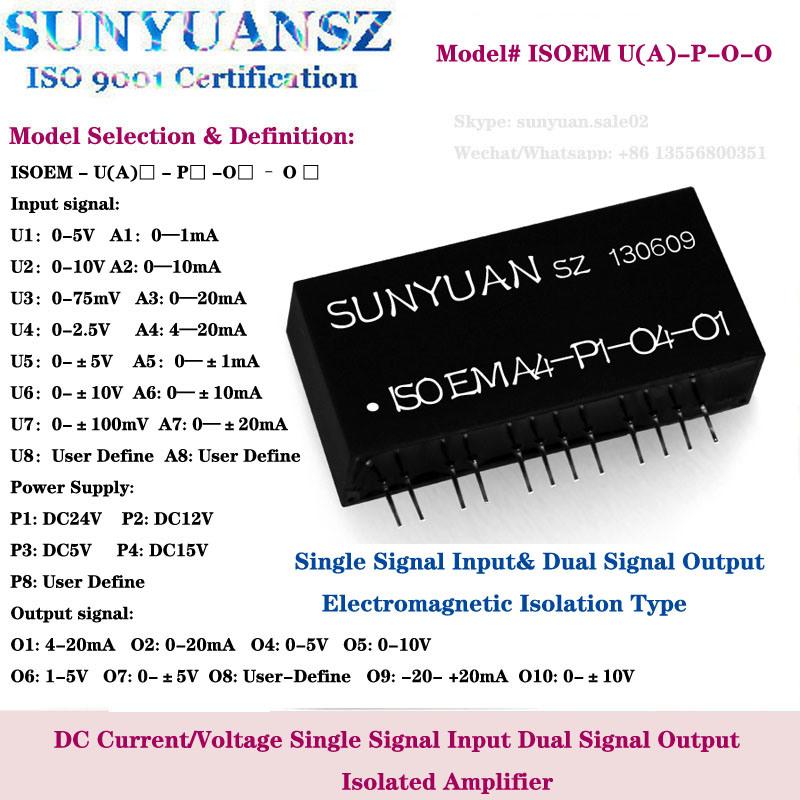

  Tín hiệu đầu vào (Input signal)	Nguồn cấp (Power supply P)	Đầu ra (Output)
  U1: 0-5V	P1: DC24V	O1: 4-20mA
  U2: 0-10V	P2: DC12V	O2: 0-20mA
  U3: 0-75mV	P3: DC5V	O4: 0-5V
  U4: 0-2.5V	P4: DC15V	O5: 0~10V
  U5: 0-±5V	P8: Người dùng tùy chỉnh	O6: 1-5V
  U6: 0-±10V		O7: 0~±5V
  U7: 0-±100mV		O8: Người dùng tùy chỉnh
  U8: Người dùng tùy chỉnh		O9: -20~+20mA
  A1: 0-1mA		O10: 0~±10V
  A2: 0-10mA
  A3: 0-20mA
  A4: 4-20mA
  A5: 0-±1mA
  A6: 0-±10mA
  A7: 0-±20mA
  A8: Người dùng tùy chỉnh

  Thông số	Giá trị
  Giá trị điện áp cách ly liên tục	3000VDC/phút
  Dải nguồn cấp Vin:	±25%Vin
  Nhiệt độ mối hàn (10 giây)	+300°C
  Tải tín hiệu Vout (Tối thiểu)	2KΩ
