Seneca R-KEY-LT Gateway Chuyển Đổi Modbus RTU TCP Chính Hãng Italy – Giải Pháp IIoT 2025
Mục lục
Seneca R-KEY-LT gateway Modbus RTU TCP là gateway công nghiệp chính hãng Seneca Italia, được thiết kế chuyên biệt để chuyển đổi hai chiều giữa Modbus RTU (RS485) và Modbus TCP (Ethernet) – cầu nối quan trọng giữa thiết bị trường (cảm biến, PLC slave, HMI) và hệ thống cấp cao (SCADA, PLC master, cloud IIoT). Với khả năng kết nối lên đến 32 thiết bị Modbus, chuẩn công nghiệp DIN Rail, nguồn 24VDC và chứng nhận CE/UL, Seneca R-KEY-LT là lựa chọn tin cậy cho các dự án tích hợp IIoT tại nhà máy Việt Nam.

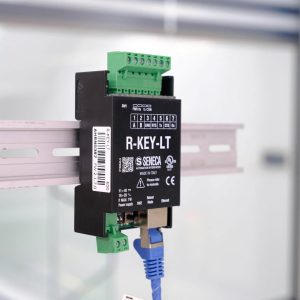

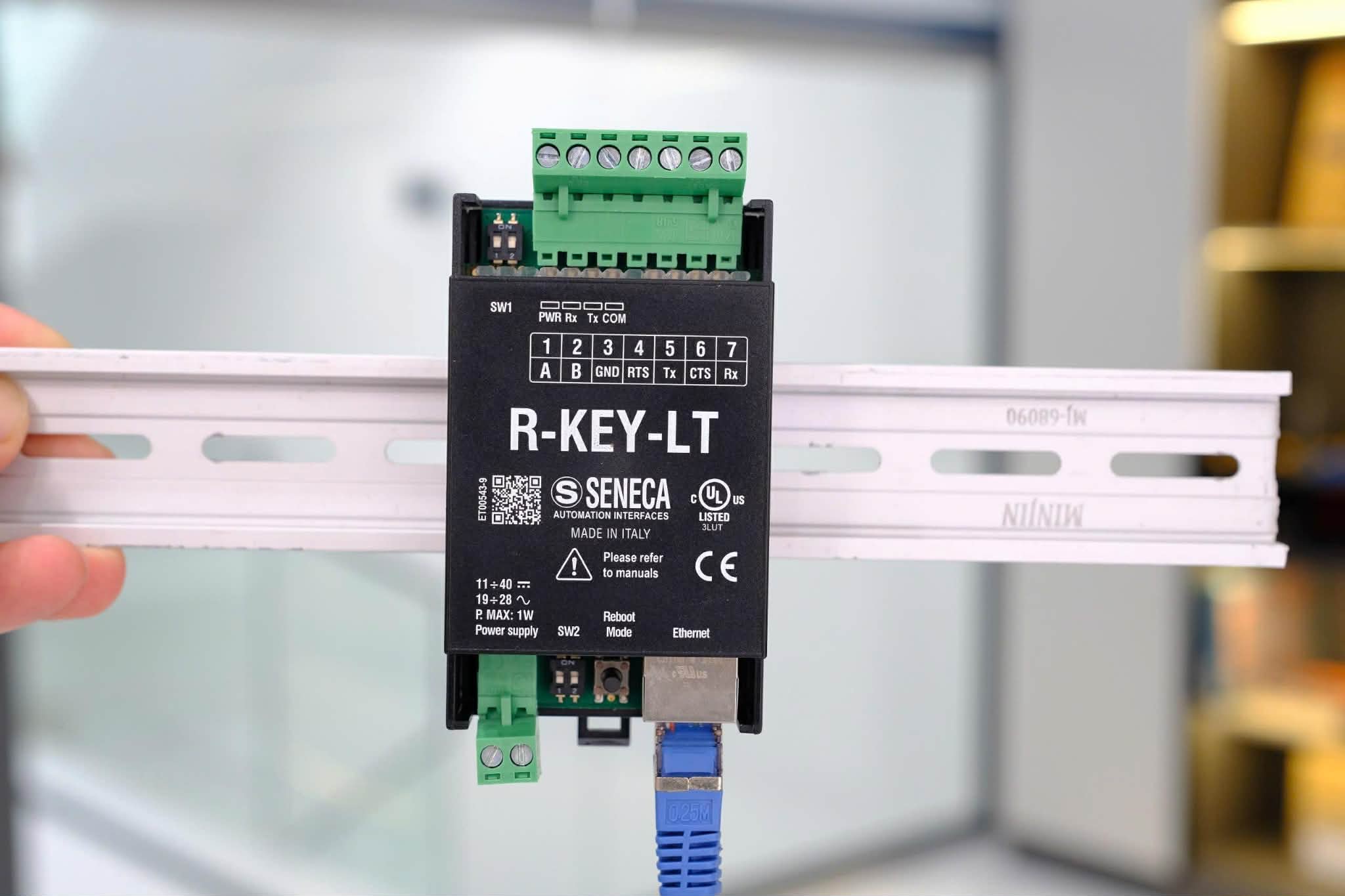

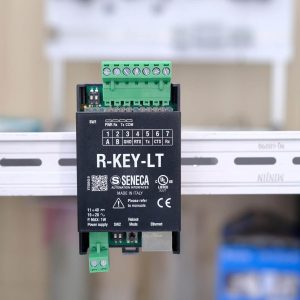

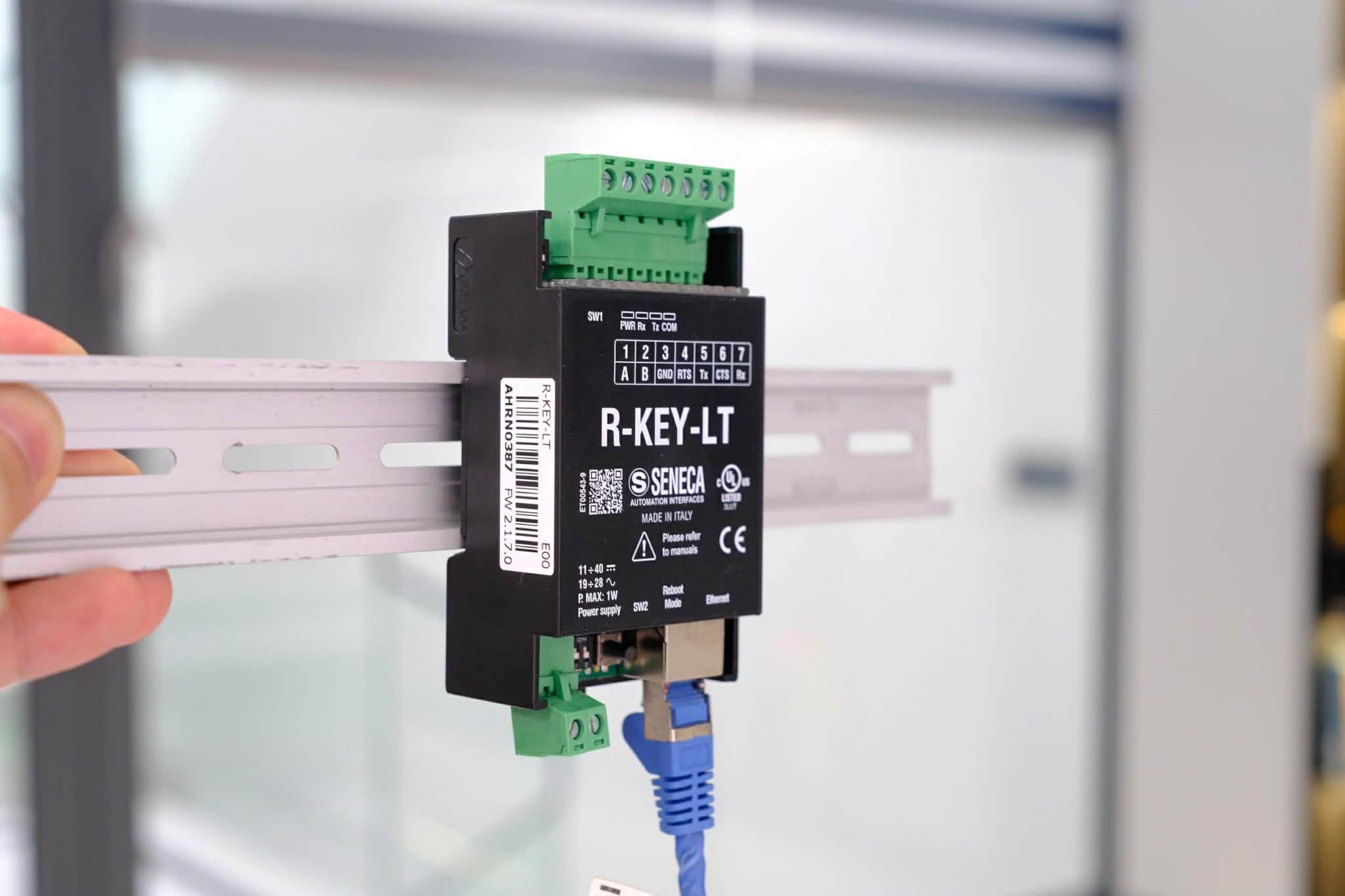

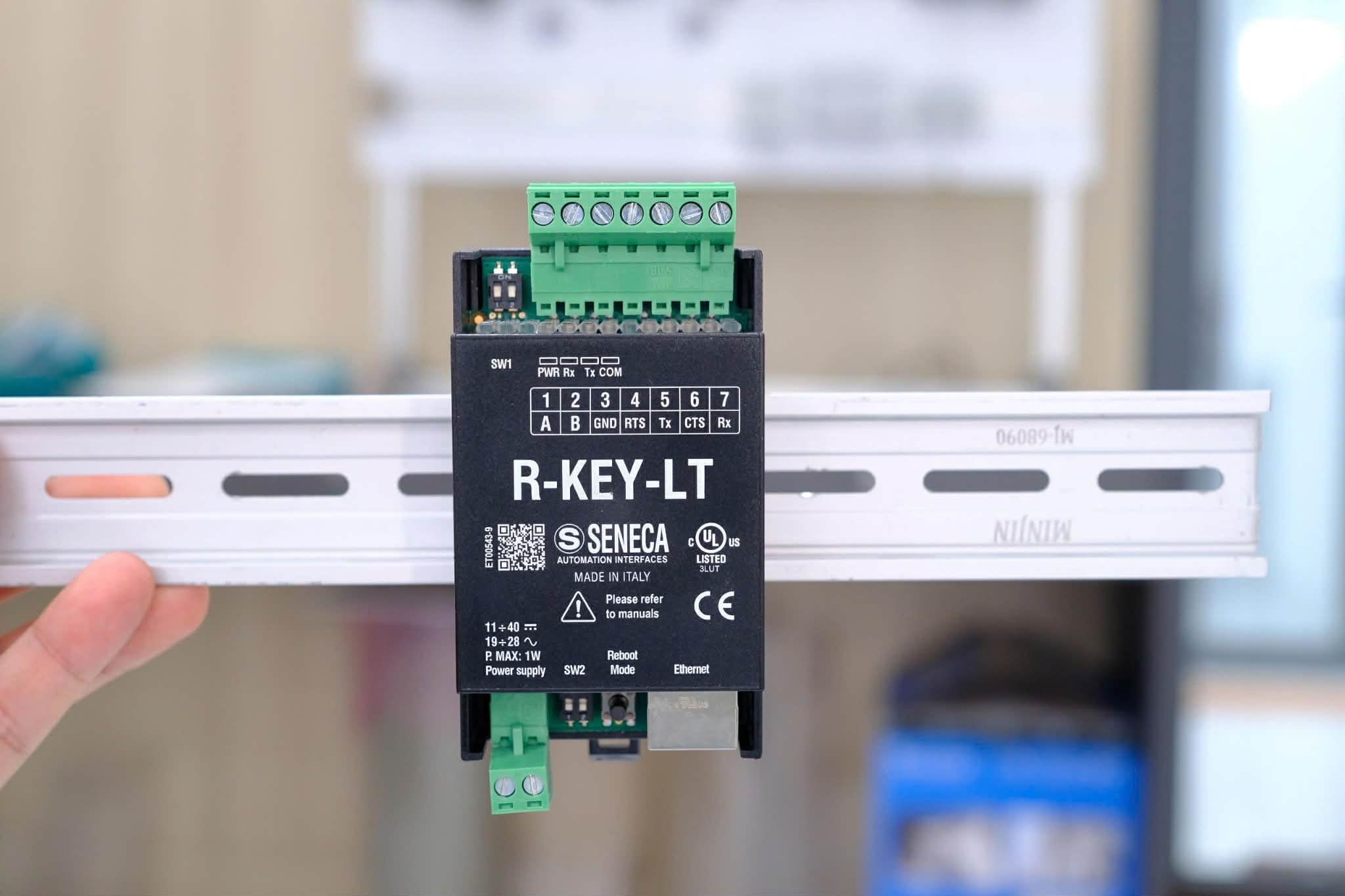

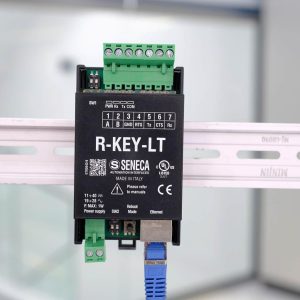

[Hinh anh: seneca-r-key-lt-gateway-modbus-rtu-tcp.jpg] Alt: “seneca r-key-lt gateway modbus rtu to tcp industrial grade”Seneca R-KEY-LT – Gateway Modbus RTU ⇌ Modbus TCP Industrial Grade chính hãng Italy
📋 Mục Lục
- Seneca R-KEY-LT là gì? Tổng quan sản phẩm
- Thông số kỹ thuật chi tiết
- Sơ đồ kết nối và nguyên lý hoạt động
- 6 ứng dụng thực tế tại nhà máy Việt Nam
- So sánh Seneca R-KEY-LT với gateway Modbus khác
- Hướng dẫn cài đặt và cấu hình
- FAQ – Câu hỏi thường gặp

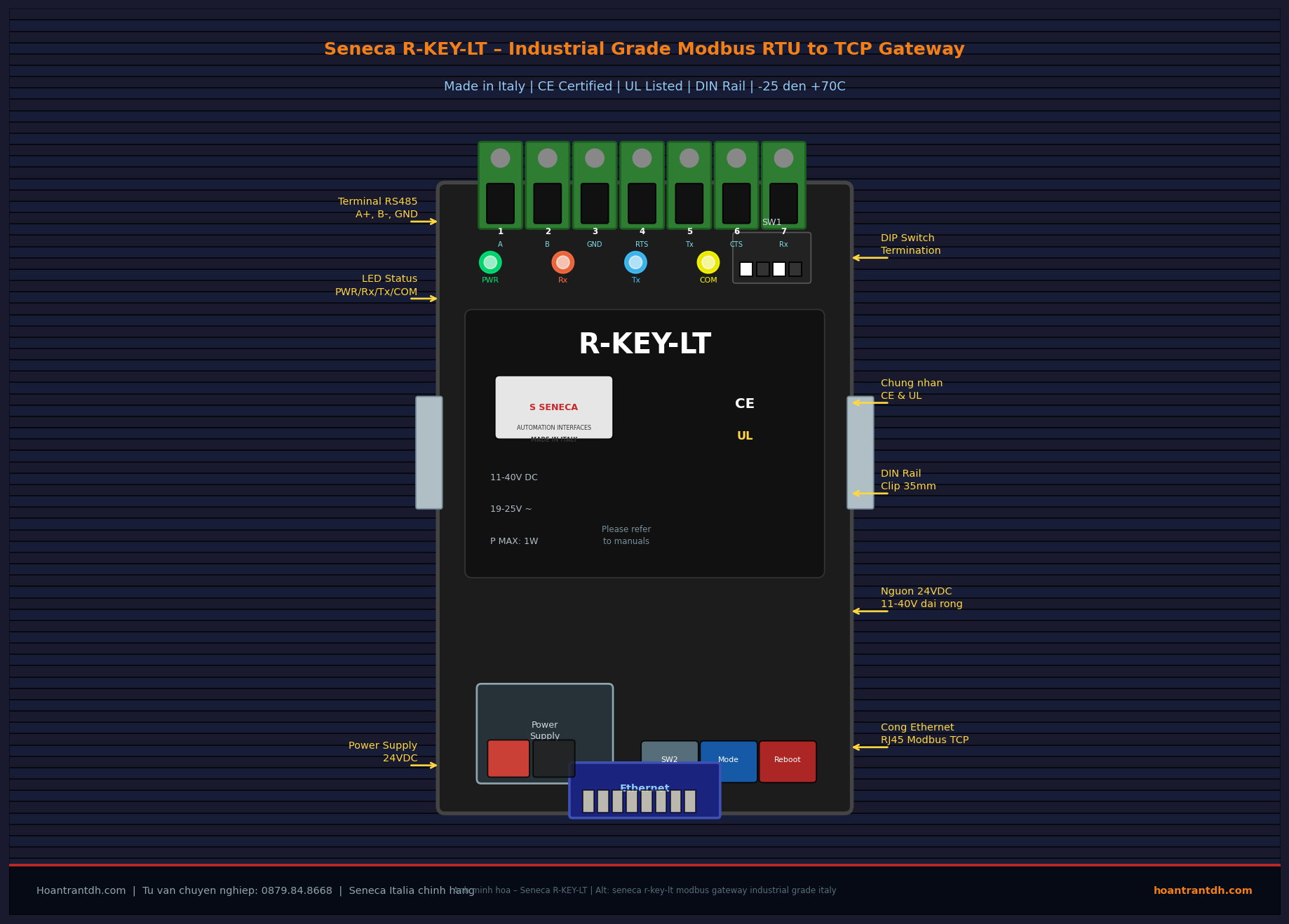

1. Seneca R-KEY-LT gateway Modbus RTU TCP Là Gì? Tổng Quan Sản Phẩm
Seneca R-KEY-LT là thiết bị gateway công nghiệp thuộc dòng sản phẩm R-KEY của hãng Seneca Automation Interfaces – Italia (thương hiệu hơn 40 năm trong lĩnh vực tự động hóa công nghiệp). Tên gọi đầy đủ: Industrial Grade Modbus RTU to Modbus TCP Gateway, thực hiện chuyển đổi giao thức hai chiều theo thời gian thực không mất dữ liệu.

Chức năng cốt lõi:
- Modbus RTU Master/Slave → đọc/ghi dữ liệu từ thiết bị RS485 (cảm biến 4-20mA, đồng hồ điện, PLC slave, biến tần, HMI)
- Modbus TCP Server → publish dữ liệu lên mạng Ethernet cho SCADA, PLC Master, MES, cloud IIoT
- Hai chiều (Bidirectional) → SCADA có thể gửi lệnh điều khiển xuống thiết bị RS485 thông qua R-KEY-LT
- Transparent bridge → hoạt động trong suốt, không cần lập trình phức tạp, thiết bị cấp cao thấy trực tiếp các thanh ghi Modbus
🏭 Xuất xứ & Phân phối: Seneca R-KEY-LT sản xuất tại Italy (Made in Italy), chứng nhận CE và UL Listed. Phân phối chính hãng tại Việt Nam bởi Hoantrantdh.com – Hải Phòng. Bảo hành 24 tháng, hỗ trợ kỹ thuật trực tiếp.
2. Thông Số Kỹ Thuật Chi Tiết Seneca R-KEY-LT
| THÔNG SỐ | GIÁ TRỊ |
| Model | R-KEY-LT |
| Hãng sản xuất | Seneca Automation Interfaces – Italy |
| Chức năng | Modbus RTU ⇌ Modbus TCP Gateway (2 chiều) |
| Cổng RS485 (Modbus RTU) | 1 x RS485 – A(+), B(-), GND |
| Cổng Ethernet (Modbus TCP) | 1 x RJ45 10/100 Mbps |
| Giao thức hỗ trợ | Modbus RTU Master/Slave + Modbus TCP Server/Client |
| Số thiết bị slave tối đa | 32 thiết bị Modbus RTU trên 1 bus RS485 |
| Tốc độ baud RS485 | 1200 – 115200 bps (tự động nhận dạng) |
| Nguồn cấp | 24V DC (11–40V DC dải rộng) |
| Tiêu thụ công suất | MAX 1W |
| Lắp đặt | DIN Rail 35mm |
| Nhiệt độ hoạt động | -25°C đến +70°C |
| Bảo vệ | IP20 |
| Chứng nhận | CE, UL Listed |
| Kích thước | 22.5 x 99 x 114.5 mm |
| Khối lượng | ~150g |
⚡ Điểm nổi bật: Dải nguồn 11–40VDC cực rộng: hoạt động ổn định ngay cả khi nguồn 24VDC bị sụt áp xuống 11V – rất quan trọng trong môi trường công nghiệp nhiều nhiễu tại Việt Nam.

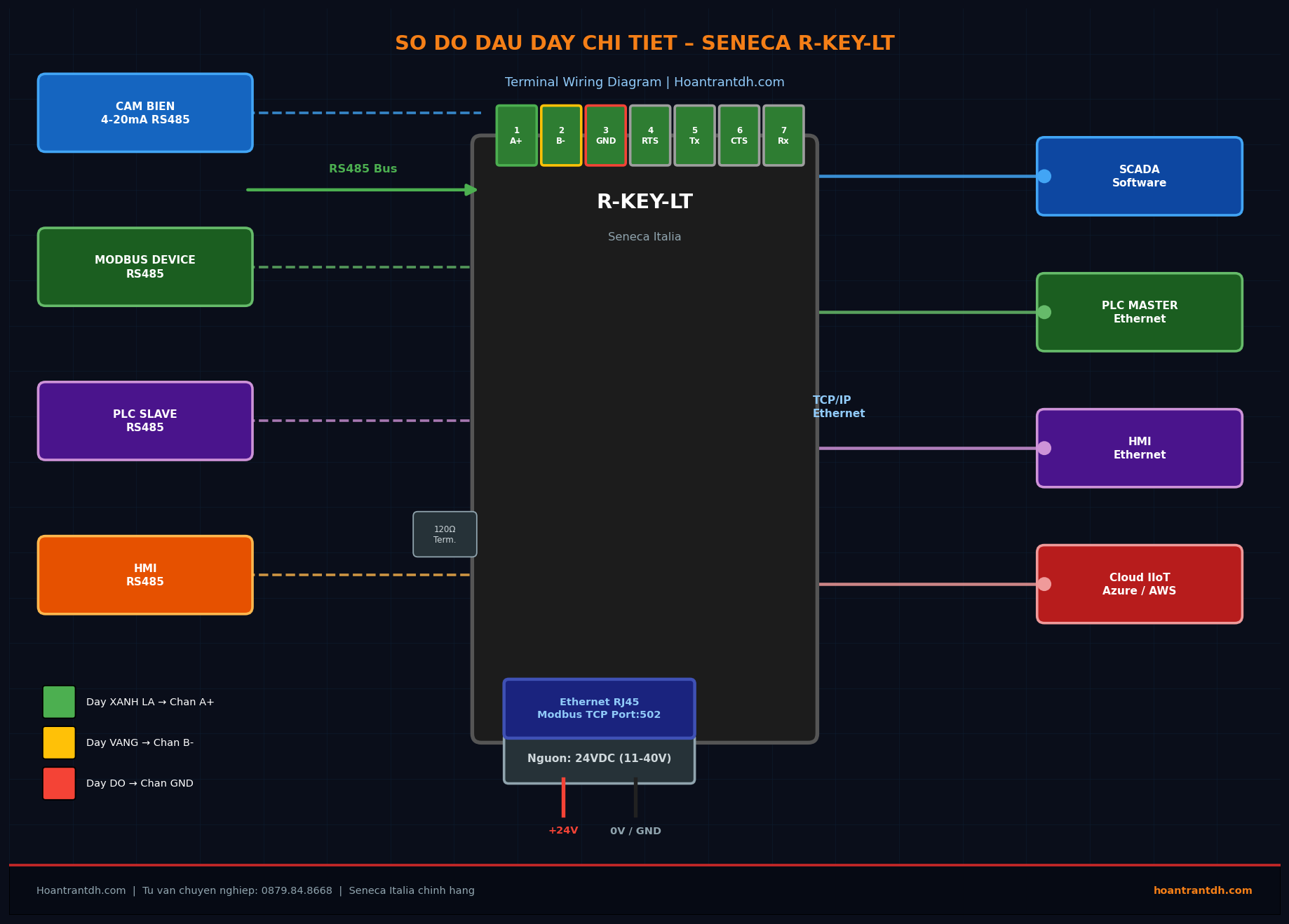

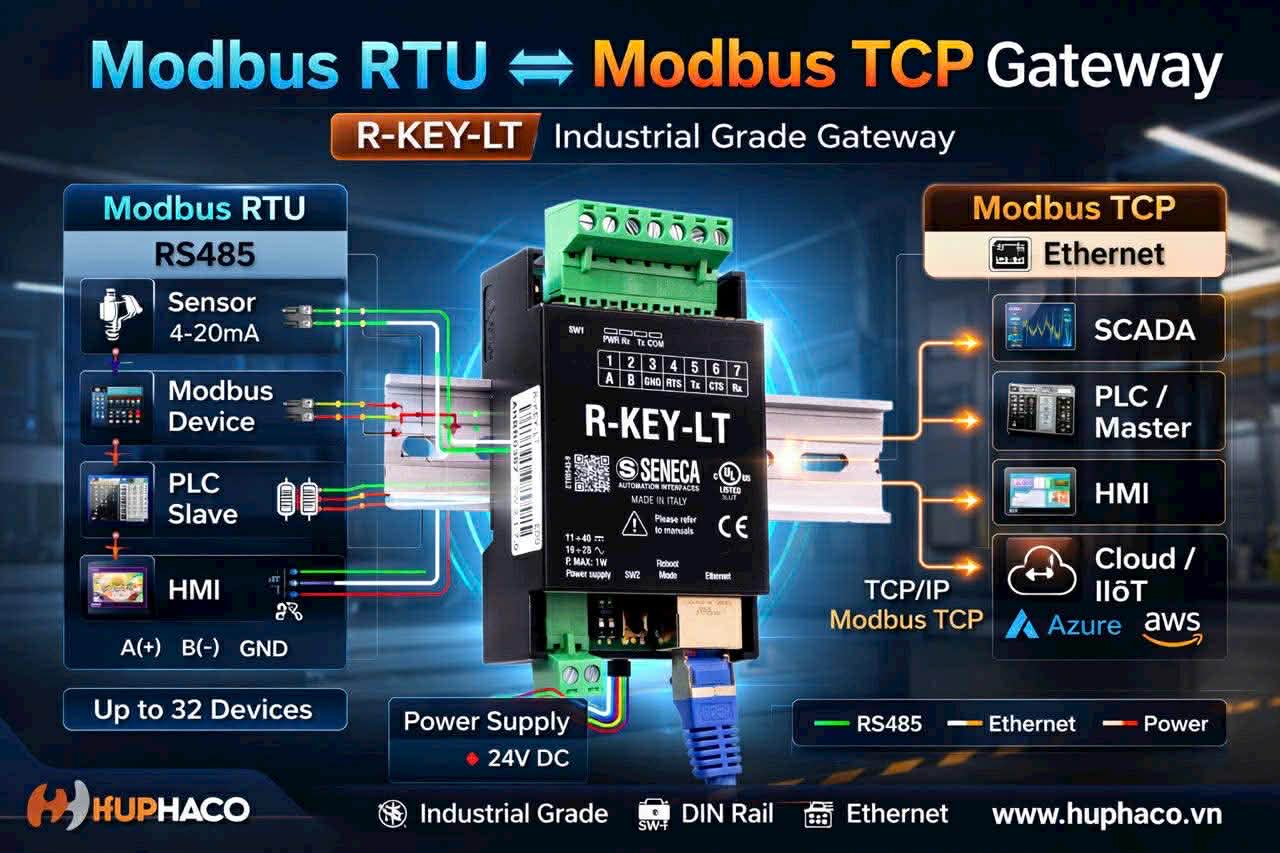

3. Sơ Đồ Kết Nối Và Nguyên Lý Hoạt Động
Seneca R-KEY-LT hoạt động như cầu nối thông minh giữa 2 thế giới: thiết bị trường RS485 cũ và hạ tầng Ethernet hiện đại.
Phía RS485 – Modbus RTU (cổng trái):
| Chân | Ký hiệu | Mô tả |
| Pin 1 | A (+) | RS485 Data+ – dây màu xanh lá |
| Pin 2 | B (-) | RS485 Data- – dây màu vàng |
| Pin 3 | GND | Mass chung – dây màu đỏ |
| Pin 4 | RTS | Request to Send (tùy chọn) |
| Pin 5 | Tx | Transmit (RS232 nếu dùng) |
| Pin 6-7 | CTS/Rx | Clear to Send / Receive |
Phía Ethernet – Modbus TCP (cổng phải):
- Cổng RJ45 → cắm trực tiếp vào switch mạng LAN nhà máy hoặc router
- IP mặc định → 168.1.100 (cấu hình lại qua phần mềm Seneca Configurator)
- Port Modbus TCP → 502 (chuẩn)
- Kết nối đồng thời → hỗ trợ nhiều TCP client cùng lúc (SCADA + PLC + Cloud)
Nguyên lý hoạt động 3 bước:
BƯỚC 1: Polling – R-KEY-LT tự động đọc dữ liệu từ 32 thiết bị RS485 theo chu kỳ cài đặt
BƯỚC 2: Mapping – ánh xạ thanh ghi Modbus RTU sang bảng thanh ghi Modbus TCP nội bộ
BƯỚC 3: Serving – cung cấp dữ liệu qua Ethernet khi SCADA/PLC/Cloud gửi request Modbus TCP

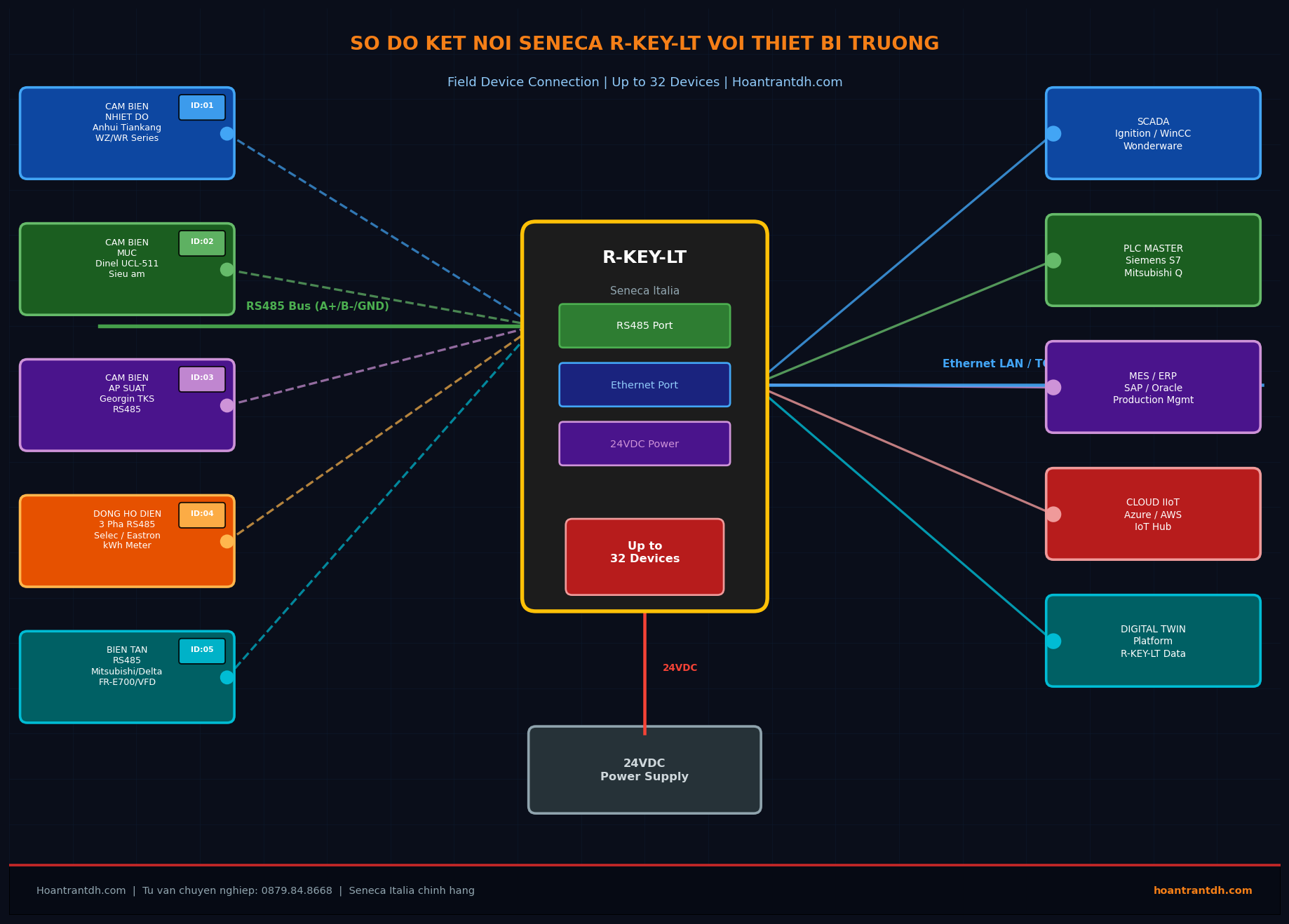

4. 6 Ứng Dụng Thực Tế Tại Nhà Máy Việt Nam
Seneca R-KEY-LT đang được triển khai tại nhiều dự án công nghiệp ở Việt Nam với 6 use case phổ biến nhất:
Ứng dụng 1: Kết nối cảm biến 4-20mA RS485 lên SCADA
Các cảm biến nhiệt độ Anhui Tiankang WZ/WR series, cảm biến mức Dinel UCL-511, cảm biến áp suất Georgin TKS đều có đầu ra RS485 Modbus RTU. R-KEY-LT thu thập dữ liệu từ tất cả và publish lên SCADA Wonderware, Ignition, WinCC qua Ethernet.
- Lợi ích: 1 dây Ethernet thay thế hàng chục dây analog 4-20mA riêng lẻ, tiết kiệm chi phí cáp 60%

Ứng dụng 2: Tích hợp đồng hồ điện năng vào hệ thống quản lý năng lượng
Đồng hồ điện 3 pha RS485 (Carlo Gavazzi, Selec, Eastron) kết nối vào R-KEY-LT. Dữ liệu điện áp, dòng điện, công suất, cos phi, kWh được đẩy lên phần mềm quản lý năng lượng (EMS) theo chuẩn CBAM EU 2026.
- Ứng dụng: giám sát tiêu thụ điện theo từng dây chuyền, phát hiện lãng phí, tối ưu giờ thấp điểm
Ứng dụng 3: Kết nối biến tần RS485 vào PLC Master
Biến tần Mitsubishi FR-E700, Delta VFD, ABB ACS310 có cổng RS485 Modbus RTU. Thay vì kéo cáp RS485 dài từng biến tần về PLC, R-KEY-LT làm concentrator tập trung rồi kết nối 1 dây Ethernet về PLC Master.
- Giảm: chi phí cáp RS485 và nhiễu điện từ trong nhà máy có nhiều biến tần

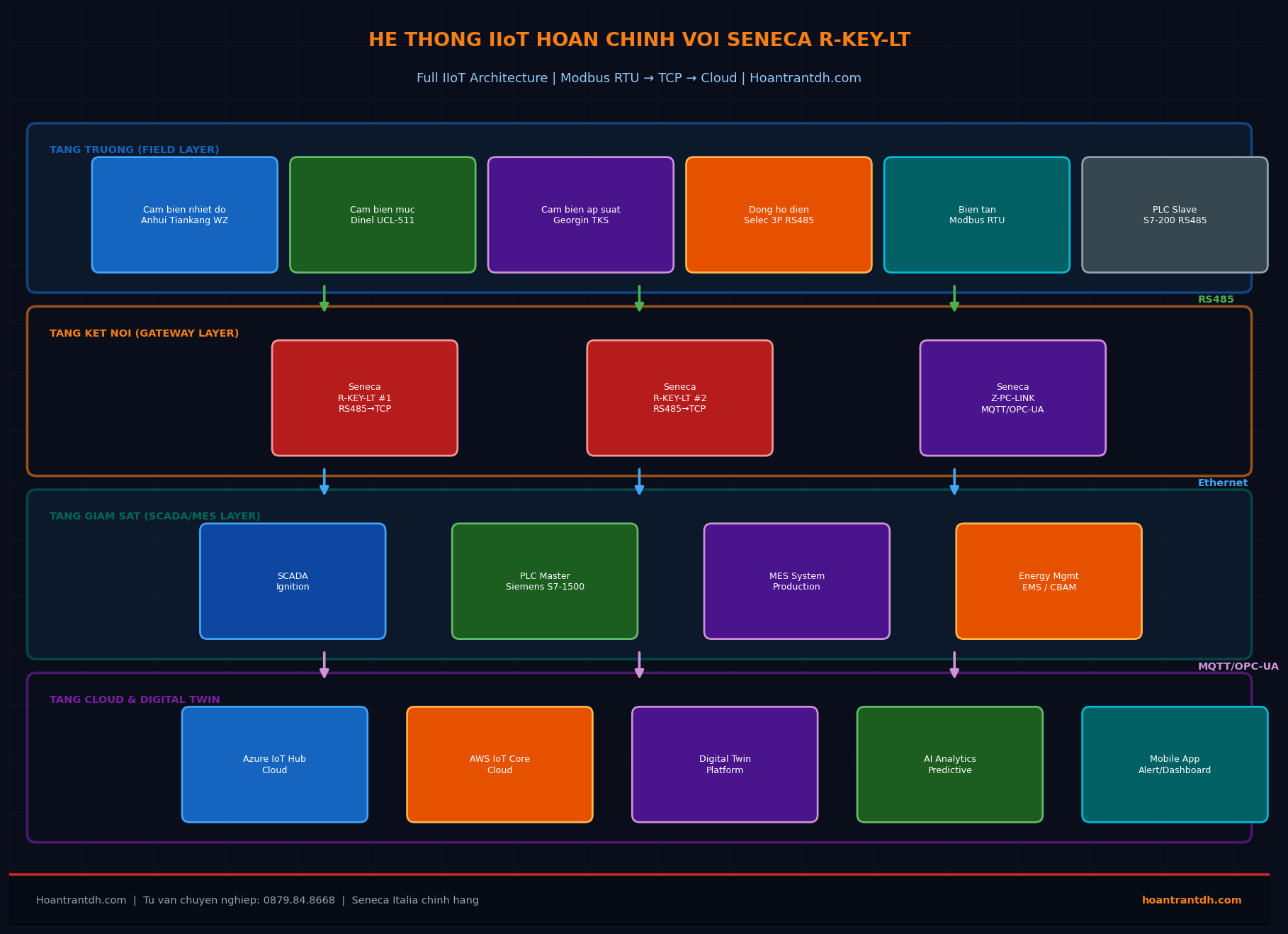

Ứng dụng 4: Uplink dữ liệu lên cloud IIoT (Azure/AWS)
Dữ liệu Modbus TCP từ R-KEY-LT được Seneca Z-series gateway đọc và chuyển lên Azure IoT Hub hoặc AWS IoT Core. Cho phép xây dựng digital twin, dashboard web, cảnh báo qua email/Zalo từ xa.
- Stack công nghệ: Cảm biến RS485 → R-KEY-LT → Switch LAN → Seneca Z-PC-LINK → Azure/AWS

Ứng dụng 5: Retrofit hệ thống cũ không cần thay PLC
Nhà máy có PLC Mitsubishi FX3U, Siemens S7-200 cũ chỉ có cổng RS485, muốn kết nối vào SCADA Ethernet. R-KEY-LT là giải pháp retrofit rẻ nhất – không cần thay PLC hay mua module mở rộng đắt tiền.
- Chi phí: R-KEY-LT ~2–5 triệu VND vs module Ethernet mở rộng PLC ~15–30 triệu VND
Ứng dụng 6: Hệ thống điều khiển tòa nhà BMS
Các thiết bị điều hòa VRF, AHU, FCU, UPS có cổng Modbus RTU RS485. R-KEY-LT tích hợp vào hệ thống BMS (Building Management System) giao thức BACnet/Modbus TCP cho tòa nhà văn phòng, nhà máy, kho lạnh.
5. So Sánh Seneca R-KEY-LT Với Các Gateway Modbus Khác
| Tiêu chí | Seneca R-KEY-LT | Advantech MB3170 | Moxa MGate 3170 | No-name China |
| Xuất xứ | Italy | Taiwan | Taiwan | China |
| CE/UL | CE + UL | CE + UL | CE + UL | Khong ro |
| Nhiet do | -25 den +70C | -10 den +60C | -10 den +60C | 0 den +50C |
| Nguon | 11-40VDC | 12-48VDC | 12-48VDC | 5 or 12VDC |
| Bao hanh VN | 24 thang | 12 thang | 12 thang | Khong bao hanh |
| Gia tham khao | 2-5 trieu VND | 8-12 trieu | 10-15 trieu | 0.5-1 trieu |
| Ho tro KT tai VN | Co (Hoantrantdh) | Han che | Han che | Khong |
💡 Tại sao chọn Seneca R-KEY-LT?: Dải nhiệt độ -25°C đến +70°C vượt trội phù hợp nhà máy nhiệt Việt Nam. Dải nguồn 11-40VDC chịu được sụt áp. Có hỗ trợ kỹ thuật và bảo hành chính hãng tại Hải Phòng – Việt Nam.
6. Hướng Dẫn Cài Đặt Và Cấu Hình Seneca R-KEY-LT
Seneca R-KEY-LT được cấu hình qua phần mềm miễn phí Seneca Configurator hoặc trực tiếp qua web browser (web server tích hợp sẵn). Không cần phần mềm đặc biệt, không cần driver.

BƯỚC 1 – Kết nối phần cứng
- Lắp R-KEY-LT lên DIN Rail trong tủ điện
- Cấp nguồn 24VDC vào chân Power Supply (11–40VDC dải rộng)
- Đấu cáp RS485: A(+) → dây xanh lá, B(-) → dây vàng, GND → dây đỏ từ thiết bị Modbus RTU
- Cắm cáp Ethernet RJ45 từ R-KEY-LT vào switch mạng LAN nhà máy

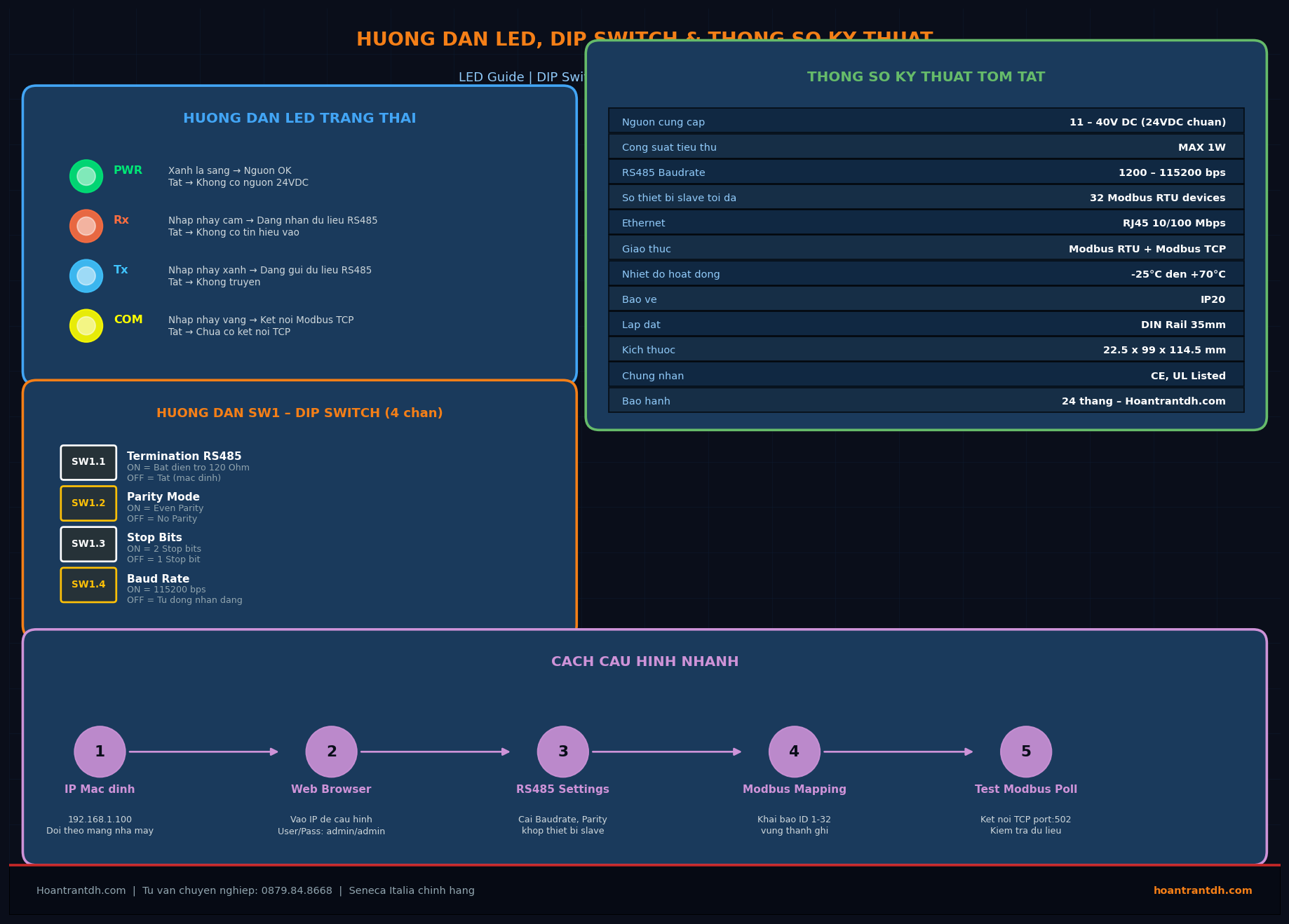

- LED Power sáng xanh = nguồn OK | LED Tx/Rx nhấp nháy = đang truyền dữ liệu RS485
BƯỚC 2 – Cấu hình IP qua Web Browser
- Mở trình duyệt → gõ 192.168.1.100 (IP mặc định)
- Đăng nhập: user/pass mặc định = admin/admin
- Vào Network Settings → đổi IP phù hợp với dải mạng nhà máy (VD: 192.168.10.50)
- Lưu và khởi động lại thiết bị
BƯỚC 3 – Cấu hình Modbus RTU
- Vào RS485 Settings → cài Baudrate: 9600 (hoặc theo thiết bị slave)
- Data bits: 8, Parity: None/Even/Odd (theo thiết bị), Stop bits: 1 hoặc 2
- Khai báo danh sách thiết bị slave: ID 1–32, loại thanh ghi (Holding/Input/Coil/Discrete)
BƯỚC 4 – Test kết nối từ SCADA/PLC
- Mở Modbus Poll hoặc Modscan → kết nối TCP đến IP của R-KEY-LT, port 502
- Đọc thử thanh ghi holding register của thiết bị slave → dữ liệu hiện lên = thành công
- Nếu không có dữ liệu → kiểm tra: ID slave đúng chưa? Baudrate khớp chưa? Dây A/B đấu đúng chưa?
🔧 Lưu ý quan trọng khi đấu dây RS485: Cuối bus RS485 cần có điện trở termination 120Ω. Nếu cáp RS485 dài >100m hoặc có nhiều hơn 5 thiết bị → bắt buộc dùng termination để tránh phản xạ tín hiệu. Seneca R-KEY-LT có công tắc SW1 bật/tắt termination nội bộ.
7. Câu Hỏi Thường Gặp Về Seneca R-KEY-LT
Seneca R-KEY-LT có hỗ trợ Modbus TCP Client không hay chỉ là Server?
R-KEY-LT hỗ trợ cả hai vai trò: Modbus TCP Server (passive – chờ client kết nối vào) và Modbus TCP Client (active – tự chủ động kết nối đến thiết bị khác). Điều này cho phép R-KEY-LT chủ động đẩy dữ liệu lên server SCADA mà không cần SCADA polling liên tục.
Có thể kết nối Seneca R-KEY-LT với phần mềm SCADA nào?
R-KEY-LT tương thích với bất kỳ phần mềm SCADA/HMI nào hỗ trợ Modbus TCP, bao gồm: Ignition (Inductive Automation), Wonderware, WinCC (Siemens), iFIX (GE), Citect, AVEVA, Node-RED, Home Assistant. Không cần driver riêng – chỉ cần cấu hình Modbus TCP với địa chỉ IP và port 502.
Seneca R-KEY-LT có hỗ trợ MQTT hay OPC-UA để kết nối cloud không?
Bản thân R-KEY-LT chỉ hỗ trợ Modbus TCP, không có MQTT/OPC-UA tích hợp. Để kết nối cloud Azure/AWS, cần thêm Seneca Z-PC-LINK hoặc Seneca Z-KEY gateway phía sau đọc Modbus TCP từ R-KEY-LT rồi publish lên cloud qua MQTT. Đây là stack IIoT phổ biến và linh hoạt nhất hiện nay.
R-KEY-LT có thể kết nối bao nhiêu thiết bị RS485 đồng thời?
Tối đa 32 thiết bị Modbus RTU slave trên 1 bus RS485. Đây là giới hạn vật lý của chuẩn RS485. Nếu cần nhiều hơn 32 thiết bị, có thể dùng RS485 repeater để mở rộng thêm 32 thiết bị nữa, hoặc dùng nhiều R-KEY-LT song song mỗi cái quản lý một bus RS485 riêng.
Thời gian chu kỳ polling dữ liệu từ 32 thiết bị RS485 là bao lâu?
Phụ thuộc vào baudrate RS485 và số lượng thanh ghi đọc. Ở 9600 baud, 32 thiết bị mỗi thiết bị 10 thanh ghi: chu kỳ polling khoảng 2–5 giây. Ở 115200 baud với ít thanh ghi hơn: chu kỳ có thể xuống 200–500ms. Đủ đáp ứng yêu cầu giám sát real-time cho hầu hết ứng dụng công nghiệp.
Kết Luận – Seneca R-KEY-LT: Lựa Chọn Tin Cậy Cho Dự Án IIoT
Seneca R-KEY-LT là giải pháp gateway Modbus RTU sang TCP đáng tin cậy nhất trong phân khúc tầm trung, với chất lượng Italy, chứng nhận CE/UL và hỗ trợ kỹ thuật tại Việt Nam. Dù bạn đang retrofit hệ thống cũ, xây dựng SCADA mới hay triển khai IIoT cloud, R-KEY-LT đều là lựa chọn phù hợp với chi phí tối ưu và ROI nhanh.
Bao gia & Tu van Seneca R-KEY-LT: 0879.84.8668 | hoantrantdh.com
