Đồng hồ đo áp suất Anhui Tiankang là đồng hồ cơ kiểu ống Bourdon, có phiên bản vỏ inox chứa dầu (glycerin hoặc silicone) giảm rung. Đồng hồ cơ không cần nguồn, đọc tại chỗ, rẻ và bền – nhưng chọn sai dải đo, sai phụ kiện cho hơi nóng hoặc xung áp là nguyên nhân phổ biến làm kim gãy, đồng hồ sai số sau vài tháng. Bài này giải thích nguyên lý, thông số theo catalogue và cách chọn, lắp đúng.
Nguyên lý ống Bourdon
Mục lục
Ống Bourdon là ống kim loại tiết diện dẹt uốn cong hình chữ C (hoặc xoắn ốc cho áp suất cao). Khi áp suất bên trong tăng, ống có xu hướng duỗi thẳng; chuyển vị nhỏ ở đầu ống được cơ cấu bánh răng – thanh răng khuếch đại thành chuyển động quay của kim. Với dải áp suất rất thấp (vài mbar đến vài trăm mbar) người ta dùng đồng hồ màng hoặc hộp màng thay cho Bourdon.
Vì sao có dầu trong đồng hồ?
Dầu làm giảm dao động của kim khi có rung máy hoặc áp suất xung (bơm piston, máy nén), bôi trơn cơ cấu và hạn chế ngưng tụ hơi ẩm trong vỏ. Glycerin phổ biến cho nhiệt độ thường; silicone dùng khi nhiệt độ môi trường thấp/cao hơn hoặc khi môi chất là chất oxy hóa mạnh (glycerin không được dùng với oxy, clo… vì nguy cơ phản ứng).
Thông số theo catalogue hãng
| Đường kính mặt | 60, 100, 150 mm |
| Dải đo | Từ chân không (−1 bar) đến 60 bar; dải cao hơn theo yêu cầu |
| Cấp chính xác | 1.0; 1.6; 2.5 (theo đường kính và model) |
| Kết nối | Ren (chân đứng hoặc chân sau), mặt bích |
| Cấp bảo vệ vỏ | IP54 đến IP65 tùy model |
| Vật liệu | Vỏ inox; phần tiếp xúc inox hoặc hợp kim đồng tùy model |
| Môi chất | Khí, nước, chất lỏng độ nhớt trung bình không kết tinh |
Cấp chính xác là phần trăm của toàn dải: đồng hồ 0–10 bar cấp 1.6 có sai số cho phép ±0,16 bar ở mọi điểm trên thang. Tham chiếu tiêu chuẩn: EN 837-1 cho đồng hồ Bourdon.
Cách chọn đúng
- Dải đo: áp suất làm việc bình thường nên nằm khoảng giữa thang, không vượt khoảng 3/4 toàn dải với áp ổn định (khoảng 2/3 với áp dao động). Ví dụ hệ chạy 6 bar → chọn thang 0–10 bar.
- Đường kính: 100 mm phổ biến cho đường ống công nghiệp; 150 mm khi đọc từ xa; 60 mm cho máy nén, cụm khí nén nhỏ.
- Vật liệu tiếp xúc: inox 316 cho nước thải, hóa chất nhẹ; hợp kim đồng chỉ cho khí, nước sạch, dầu.
- Có dầu hay không: có dầu khi có rung, xung áp.
- Chân kết nối: ren phổ biến G1/2, G1/4, NPT 1/2 – kiểm tra đúng chuẩn ren hiện trường.
Phụ kiện bảo vệ
- Ống siphon (ống xi phông) cho hơi nóng: giữ một cột nước ngưng ngăn hơi nóng đi thẳng vào ống Bourdon.
- Van tiết lưu/snubber cho áp suất xung, búa nước.

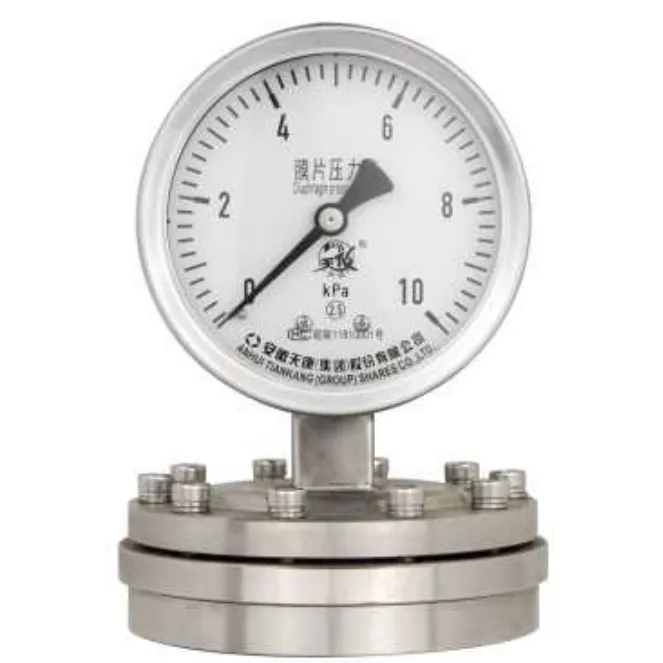

- Màng ngăn (diaphragm seal) cho môi chất ăn mòn, đặc, kết tinh, hoặc yêu cầu vệ sinh.
- Van khóa/van kim để thay đồng hồ mà không dừng hệ thống.
- Bộ giới hạn quá áp khi áp suất có thể tăng vọt vượt thang.
Lắp đặt và bảo trì
- Lắp đồng hồ thẳng đứng như khi hiệu chuẩn; siết bằng cờ lê ở lục giác chân, không vặn vào vỏ.
- Với chất lỏng, chênh lệch độ cao giữa điểm lấy áp và đồng hồ tạo sai số cột chất lỏng (khoảng 0,1 bar mỗi mét nước).
- Kim không về 0 khi xả áp, kim rung mạnh, mặt kính mờ hơi nước, dầu rò → kiểm tra, thay thế.
- Kiểm định/hiệu chuẩn định kỳ khi đồng hồ dùng cho thiết bị chịu áp thuộc diện quản lý an toàn.
Khi nào cần chuyển sang cảm biến áp suất điện tử?
Khi cần tín hiệu về PLC/SCADA, ghi dữ liệu hoặc cảnh báo từ xa, dùng transmitter áp suất 4–20 mA, hoặc đồng hồ có tiếp điểm điện để báo ngưỡng. Xem hướng dẫn hiệu chỉnh cảm biến áp suất và sản phẩm Anhui Tiankang.
Câu hỏi thường gặp
Đồng hồ chân không ghi −1 bar là gì?
Là áp suất tương đối so với khí quyển; −1 bar xấp xỉ chân không tuyệt đối.
Có dùng đồng hồ có dầu cho nhiệt độ cao?
Nhiệt độ môi chất cao cần siphon hoặc ống dẫn tản nhiệt; đồng hồ không chịu trực tiếp nhiệt độ hơi.
Đọc thêm: Thiết Bị Đo Áp Suất Công Nghiệp.
