Đăng ngày · Cập nhật
Bồn hóa chất trong nhà máy xử lý nước, xi mạ, dệt nhuộm, giấy thường chứa axit sulfuric, xút, natri hypoclorit, PAC, sắt clorua. Biết chính xác còn bao nhiêu hóa chất giúp đặt hàng đúng lúc, tránh tràn khi xe bồn bơm vào, và phát hiện rò rỉ sớm. Radar không tiếp xúc, như dòng radar của Flowline, phù hợp vì không chạm vào hóa chất. Bài này hướng dẫn xây dựng hệ thống giám sát tồn kho hóa chất bằng radar: đặc tính từng loại hóa chất ảnh hưởng đến phép đo, quy đổi ra thể tích và khối lượng, và chống tràn khi nhập hàng.
Vì sao radar
Mục lục
- Không tiếp xúc: không có phần nào ngâm trong hóa chất, không bị ăn mòn, bám cặn.
- Ít bị ảnh hưởng bởi hơi: hơi axit, hơi clo trong không gian phía trên mặt chất lỏng làm siêu âm sai hoặc mất tín hiệu; radar ổn định hơn nhiều.
- Không phụ thuộc nhiệt độ không khí trong bồn như siêu âm.
Xem so sánh chi tiết ở bài siêu âm và radar.
Đặc tính từng hóa chất cần lưu ý
| Hóa chất | Đặc tính ảnh hưởng | Lưu ý |
|---|---|---|
| Axit sulfuric đặc | Tỉ trọng rất cao (khoảng 1,8), ăn mòn mạnh, hút ẩm | Vật liệu anten, gioăng tương thích; quy đổi khối lượng theo tỉ trọng đúng nồng độ |
| Natri hypoclorit | Tự phân hủy sinh khí, có thể tạo bọt, kết tinh muối quanh miệng bồn | Vật liệu chịu clo; thông hơi bồn; kiểm tra bám tinh thể trên anten |
| Xút (NaOH) đặc | Kết tinh khi nhiệt độ thấp, nhớt | Bồn có thể cần giữ nhiệt; tinh thể bám làm sai số |
| Sắt clorua, PAC | Ăn mòn, có cặn | Vật liệu nhựa phù hợp; vệ sinh anten định kỳ |
Vật liệu phần tiếp xúc hơi hóa chất (anten, ren, gioăng) phải tra bảng tương thích theo hóa chất và nồng độ cụ thể.
Từ mức ra thể tích, khối lượng
- Mức: radar đo khoảng cách tới mặt chất lỏng, trừ từ chiều cao lắp đặt.
- Thể tích: bồn trụ đứng đáy phẳng tỉ lệ thuận; bồn nằm ngang, đáy côn, đáy chỏm cầu cần bảng dung tích. Sai bảng dung tích là nguồn sai số lớn nhất của hệ thống tồn kho.
- Khối lượng: thể tích nhân tỉ trọng. Hóa chất mua theo tấn, nên cần tỉ trọng đúng nồng độ và nhiệt độ.
Chống tràn khi xe bồn nhập hàng
- Đặt màn hình hiển thị mức tại điểm nhập hàng (gần họng nạp), để người nhập thấy mức đang lên.
- Còi, đèn cảnh báo mức cao tại điểm nhập.
- Công tắc mức cao độc lập với radar, có thể đóng van nạp tự động.
- Trước khi nhập, kiểm tra thể tích trống trong bồn có đủ cho lượng hàng không.
Xem thiết kế cảnh báo mức độc lập ở bài hệ thống cảnh báo mức.
Tích hợp hệ thống
- Radar 4-20 mA về PLC hoặc bộ hiển thị có relay.

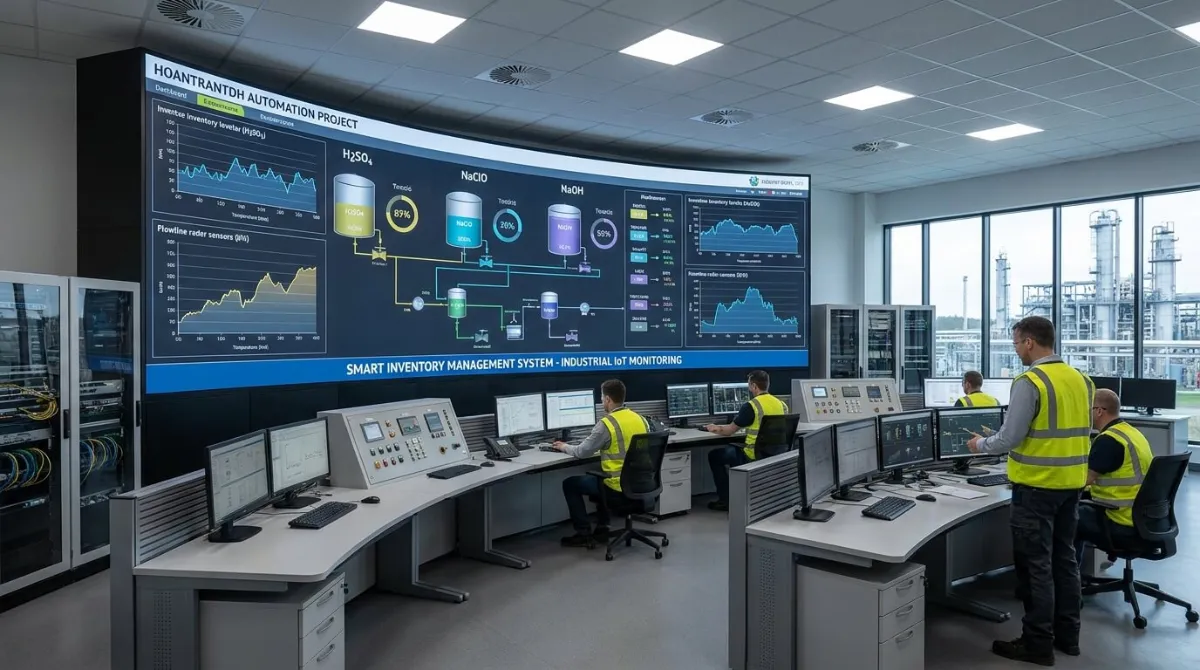

- Lên SCADA hoặc cloud: báo cáo tồn kho theo ngày, mức tiêu thụ, dự báo ngày cần đặt hàng.
- Cảnh báo bất thường: mức giảm khi không có bơm chạy là dấu hiệu rò rỉ.
Xem radar Flowline kết nối PLC Siemens.
Lắp đặt trên bồn hóa chất
- Lắp radar lệch khỏi họng nạp, tránh dòng chất lỏng rơi.
- Không lắp trên ống đế dài, hẹp; anten nhô qua mép trong.
- Mức đầy nhất nằm ngoài vùng mù của radar.
- Bồn nhựa nhiều gân, thanh giằng: học bản đồ nhiễu khi bồn gần rỗng.
Câu hỏi thường gặp
Số tồn kho trên hệ thống lệch so với hóa đơn nhập?
Kiểm tra bảng dung tích bồn, tỉ trọng dùng để quy đổi, và điểm tham chiếu chiều cao của radar.
Bồn nhỏ dưới 1 m³ có dùng radar không?
Có thể, nhưng chú ý vùng mù và phản xạ thành bồn; với bồn rất nhỏ, radar dẫn sóng hoặc siêu âm có thể kinh tế hơn. Xem cảm biến đo mức hóa chất.
