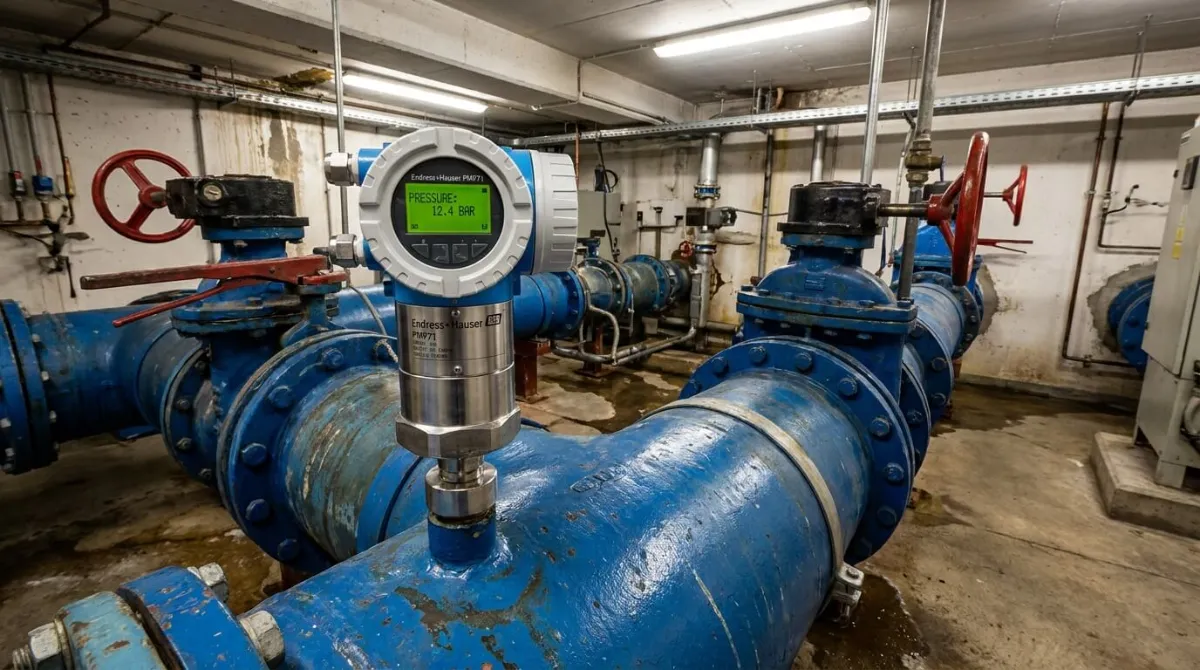

Trong hệ bơm tăng áp nước sinh hoạt của khách sạn, tòa nhà cao tầng, cảm biến áp suất đầu đẩy là “mắt” của biến tần: nó quyết định bơm chạy nhanh hay chậm, chạy mấy bơm, khi nào ngủ. Bài này hướng dẫn chọn và lắp cảm biến áp suất cho bơm tăng áp (ví dụ cảm biến Georgin), và cách cài vòng điều khiển để áp lực nước ổn định.
Chọn cảm biến
Mục lục
| Thông số | Cách chọn |
|---|---|
| Dải đo | Áp suất làm việc nằm khoảng giữa dải; tính cả áp suất đóng van của bơm (shut-off). Ví dụ làm việc 6 bar, chọn dải 0-10 hoặc 0-16 bar |
| Độ ổn định, độ chính xác | Ổn định quan trọng hơn con số chính xác tuyệt đối với vòng điều khiển |
| Tín hiệu | 4-20 mA hai dây về biến tần hoặc PLC |
| Vật liệu | Inox cho nước sinh hoạt |
| Chịu xung áp | Có giới hạn quá tải đủ lớn; lắp giảm chấn |
Lắp đặt
- Trên ống góp đẩy, sau van một chiều của các bơm, đoạn ống ổn định; không đặt ngay sau co hay van.
- Có van khóa để thay, kiểm tra mà không xả hệ thống.
- Bộ giảm chấn để tín hiệu không dao động theo xung của bơm.
- Gần bình tích áp nếu hệ thống có bình, để đo áp suất ổn định.
- Cáp tín hiệu có chống nhiễu, đi riêng khỏi cáp biến tần.
Cài vòng điều khiển
- Cài dải cảm biến trong biến tần, PLC đúng với cảm biến (ví dụ 4 mA = 0 bar, 20 mA = 10 bar).
- Điểm đặt áp suất theo yêu cầu tầng cao nhất cộng tổn thất đường ống.
- PID bắt đầu với hệ số bảo thủ, tăng dần đến khi áp suất ổn định nhanh mà không dao động.
- Chế độ ngủ khi nhu cầu thấp, thức dậy khi áp suất giảm dưới ngưỡng.
- Xử lý mất tín hiệu cảm biến: dừng hoặc chạy tốc độ cố định có giới hạn, báo lỗi.
Chi tiết logic nhiều bơm, chế độ ngủ xem tự động hóa trạm bơm cấp nước.
Kết nối giám sát
Tín hiệu áp suất có thể chia (qua bộ cách ly hai đầu ra hoặc đọc từ PLC) để đưa lên BMS, SCADA. Theo dõi xu hướng áp suất và số lần khởi động bơm giúp phát hiện bình tích áp mất khí, van một chiều rò.
Xem thêm: Cảm Biến Áp Suất Là Gì? Nguyên Lý, Phân Loại, Cách Chọn, Lắp Đặt Và Đấu Dây
Xem thêm: bảng giá cảm biến áp suất 2026.
Câu hỏi thường gặp
Áp suất dao động liên tục?
Kiểm tra vị trí cảm biến, lắp giảm chấn, kiểm tra bình tích áp, chỉnh PID chậm lại.
Bài liên quan?
Xem lắp cảm biến áp suất trạm cấp nước, BMS khách sạn.
Đọc thêm: Biến Tần Cho Bơm Nước.
