Hệ thống SCADA giám sát xử lý nước thải công nghiệp giúp trạm xử lý vận hành ổn định, đạt quy chuẩn xả thải và giảm điện năng – đặc biệt ở máy thổi khí, thiết bị thường tiêu thụ nhiều điện nhất trạm. SCADA theo dõi mức bể, bơm, máy thổi khí, lưu lượng và chỉ tiêu chất lượng nước, cảnh báo khi thông số bất thường và lưu dữ liệu làm hồ sơ môi trường. Các ảnh cuối bài là giao diện mẫu minh họa; dưới đây là phần kỹ thuật cần biết khi thiết kế một hệ như vậy.
Điểm đo theo công đoạn
Mục lục
| Công đoạn | Thiết bị đo | Mục đích |
|---|---|---|
| Hố thu, bể điều hòa | Mức (siêu âm/radar/thủy tĩnh), pH, nhiệt độ | Điều khiển bơm nâng, bảo vệ chạy khô, ổn định tải cho công đoạn sau |
| Trung hòa, keo tụ | pH, lưu lượng bơm định lượng | Châm axit/kiềm, hóa chất theo pH và lưu lượng |
| Bể hiếu khí | Oxy hòa tan (DO), áp suất ống gió, dòng/tần số máy thổi | Điều khiển cấp khí theo DO |
| Lắng, tuần hoàn bùn | Mức bùn, lưu lượng tuần hoàn | Lịch xả bùn, tỷ lệ tuần hoàn |
| Khử trùng, đầu ra | Lưu lượng (điện từ hoặc kênh hở), pH, nhiệt độ, các chỉ tiêu theo yêu cầu quan trắc | Chứng minh tuân thủ, báo cáo |
Điều khiển cấp khí theo DO – nơi tiết kiệm điện lớn nhất
Cấp khí cố định thường dư thừa vào giờ tải thấp. Vòng điều khiển dùng cảm biến DO trong bể hiếu khí, điều chỉnh tốc độ máy thổi khí bằng biến tần (và/hoặc van khí từng vùng) để giữ DO quanh giá trị đặt (thường khoảng 1,5–2 mg/L, tùy công nghệ). Điều kiện để vòng chạy tốt: cảm biến DO quang học được vệ sinh, hiệu chuẩn định kỳ; giới hạn tốc độ tối thiểu của máy thổi; giám sát áp suất ống gió.
Quan trắc và tuân thủ
Nước thải đầu ra được đánh giá theo quy chuẩn kỹ thuật quốc gia về nước thải công nghiệp hiện hành và giấy phép môi trường của cơ sở. Các cơ sở thuộc diện quan trắc tự động liên tục phải lắp trạm quan trắc với các thông số theo quy định (thường gồm lưu lượng, pH, nhiệt độ, COD, TSS và các thông số đặc thù) và truyền dữ liệu về cơ quan quản lý môi trường. SCADA vận hành và trạm quan trắc nên tách biệt về chức năng, nhưng dữ liệu có thể đối chiếu để phát hiện bất thường sớm.
Kiến trúc và lựa chọn thiết bị
- PLC điều khiển bơm, máy thổi, van; HMI tại chỗ; SCADA/historian lưu dữ liệu và báo cáo.
- Tín hiệu 4–20 mA từ cảm biến; cách ly tín hiệu cho thiết bị ngoài trời, gần biến tần.
- Môi trường ẩm, khí H2S ăn mòn: tủ điện thông gió, chống ăn mòn; cảm biến IP68 cho vị trí có thể ngập.
- Giám sát rung, nhiệt độ bơm và máy thổi để bảo trì theo tình trạng – xem phân tích dữ liệu bơm.
- Cảnh báo phân cấp (ISA-18.2) và gửi tin nhắn cho người trực khi vượt ngưỡng.
Bảo trì để dữ liệu đáng tin
Cảm biến phân tích (pH, DO) là điểm yếu nhất: cần lịch vệ sinh và hiệu chuẩn, ghi nhật ký. Dữ liệu từ cảm biến bẩn có thể khiến hệ điều khiển châm hóa chất sai hoặc cấp khí sai, gây vượt chuẩn.
Bạn cần một hệ thống tương tự? Liên hệ HOANTRANTDH để được khảo sát và tư vấn cấu hình, hoặc xem thêm giải pháp giám sát bơm.

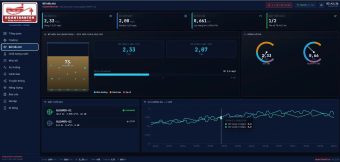

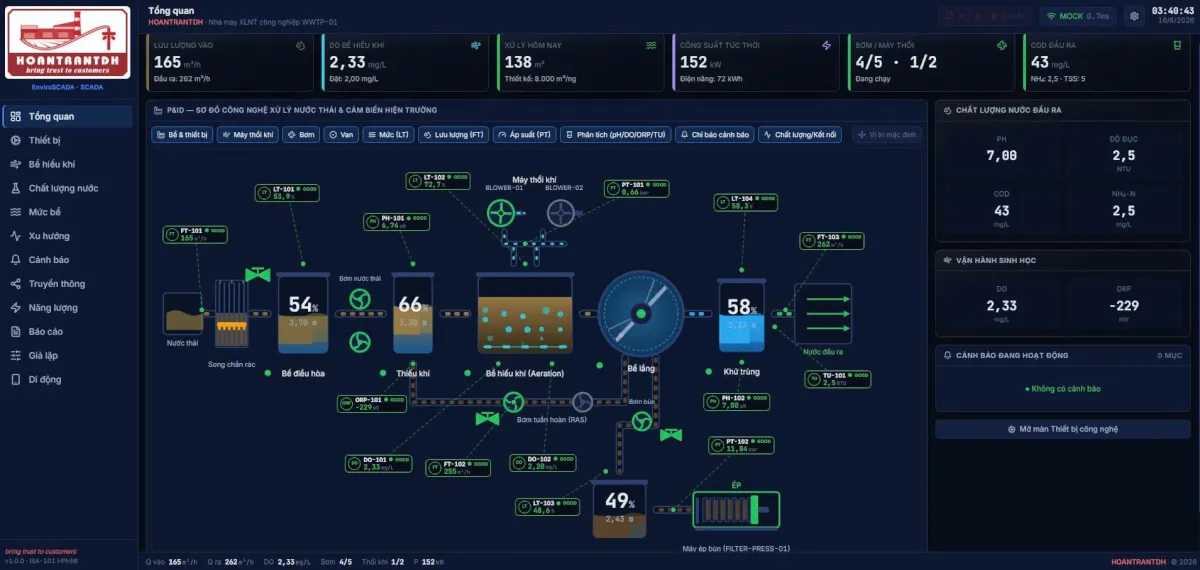

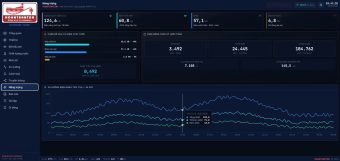

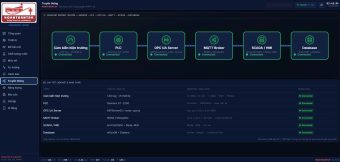

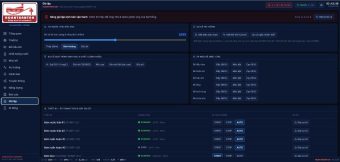

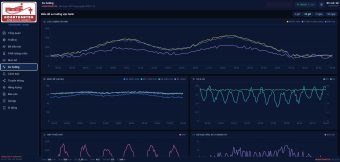

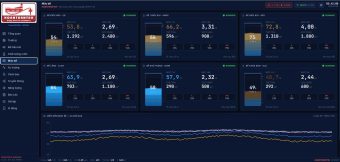

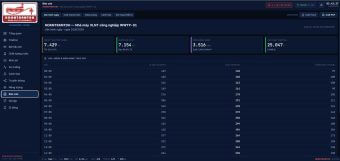

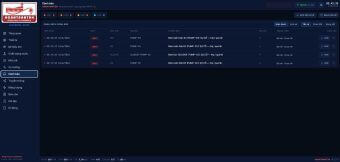

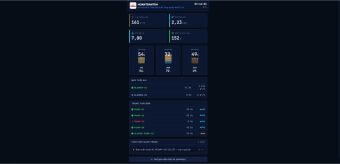

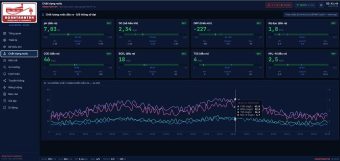

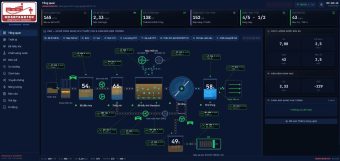

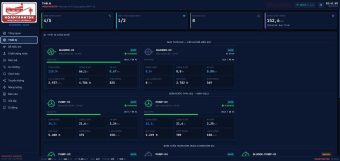

Các hình bên dưới là giao diện SCADA mẫu do HOANTRANTDH thiết kế để minh họa giải pháp.
