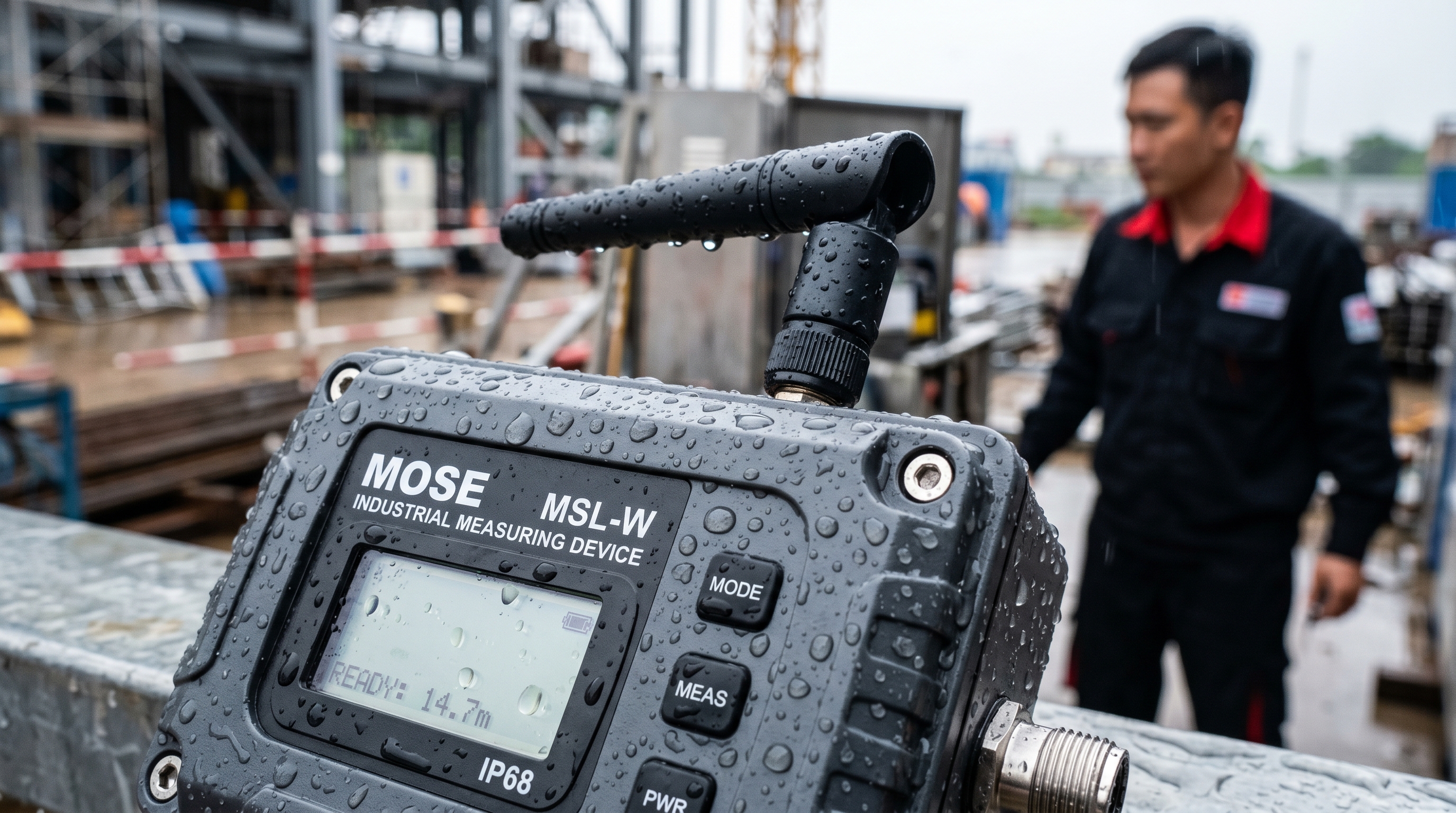

Đo mực nước sông, kênh, hồ chứa và bể hút trạm bơm là ứng dụng mà radar không tiếp xúc làm rất tốt: không có bộ phận chìm trong nước nên không bị bùn, rác, rong rêu bám; không bị ảnh hưởng bởi nhiệt độ không khí như siêu âm. MOSE MSL-W là dòng radar đo mức tần số 80 GHz hướng tới ứng dụng thủy lợi, thủy văn và cấp thoát nước. Bài này giải thích cách chọn và lắp radar đo mực nước, quy đổi ra cao trình, cấp nguồn và truyền dữ liệu từ trạm xa.
Vì sao radar 80 GHz
Mục lục
Ở tần số cao, cùng kích thước anten cho chùm tia hẹp hơn nhiều so với radar 26 GHz hoặc 6 GHz đời trước. Chùm hẹp giúp tránh phản xạ từ trụ cầu, tường kênh, ống, thang trong giếng đo. Anten nhỏ hơn, lắp gọn hơn. So với siêu âm, radar không bị ảnh hưởng bởi nhiệt độ, gió nhẹ và hơi nước, nên đặc biệt phù hợp ngoài trời nắng nóng.
So với các phương pháp đo mực nước khác
| Phương pháp | Ưu điểm | Hạn chế |
|---|---|---|
| Radar không tiếp xúc | Không chạm nước, ít bảo trì, chính xác | Cần vị trí lắp phía trên mặt nước, tránh vật cản trong chùm tia |
| Cảm biến áp suất thả chìm | Rẻ, lắp được ở nơi không có kết cấu phía trên | Bùn vùi, rác vướng cáp, sét lan truyền theo cáp, cần ống thông hơi không bị nghẹt |
| Siêu âm | Rẻ | Sai số theo nhiệt độ không khí, góc phát rộng, ảnh hưởng của mưa, gió |
| Phao, thước đo | Đơn giản, dễ kiểm tra bằng mắt | Cần giếng đo, bảo trì cơ khí, khó tự động hóa |

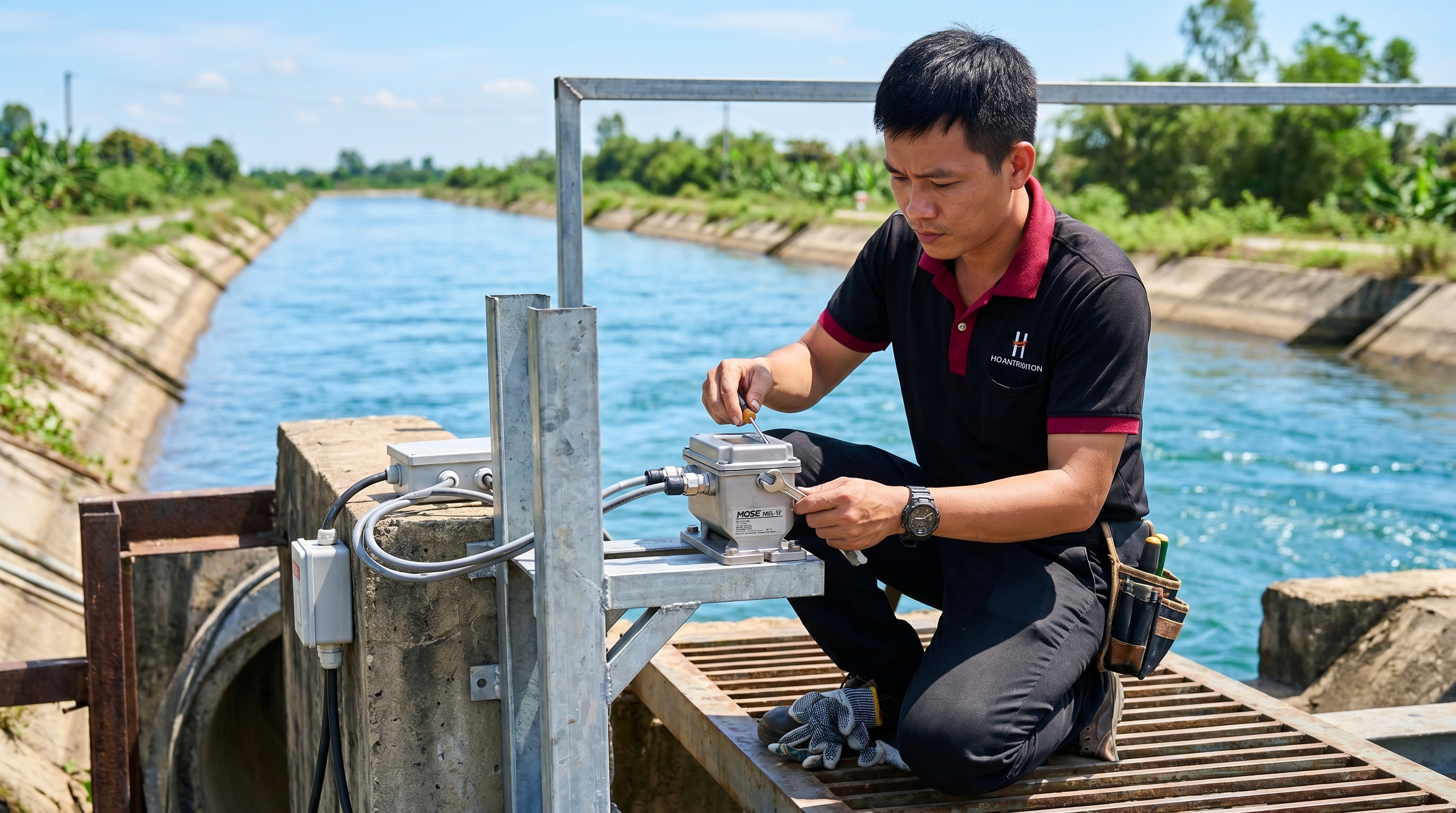

Lắp đặt
- Độ cao lắp: anten phải cao hơn mực nước lũ lớn nhất cộng khoảng mù (blocking distance) của thiết bị. Nếu nước dâng vào vùng mù, số đo sai hoặc mất.
- Vuông góc mặt nước: anten hướng thẳng xuống; lệch góc làm tín hiệu phản xạ yếu.
- Tránh vật cản: trụ cầu, thành kênh, ống, cánh cửa van không nằm trong chùm tia ở mọi mức nước.
- Vị trí mặt nước ổn định: tránh ngay sau cửa xả, đập tràn, nơi sóng, xoáy mạnh. Ở bể hút trạm bơm, tránh vùng ngay trên miệng hút có xoáy.
- Giá đỡ chắc chắn: giá rung theo gió hoặc xe chạy qua cầu làm số đo dao động.
- Chống sét: trạm ngoài trời cần chống sét cho nguồn và đường tín hiệu, nối đất tốt.
Quy đổi ra cao trình mực nước
Radar đo khoảng cách từ điểm tham chiếu của thiết bị xuống mặt nước. Mực nước theo cao trình được tính:
Cao trình mực nước = Cao trình điểm tham chiếu radar − Khoảng cách đo được
Ví dụ điểm tham chiếu của radar ở cao trình +8,50 m (đo bằng máy thủy bình từ mốc cao độ), radar đo được 5,26 m: mực nước = +3,24 m. Cao trình điểm tham chiếu phải được đo đạc chính xác khi lắp và kiểm tra lại sau mỗi lần sửa giá đỡ. Cài đặt điểm tham chiếu sai là nguồn sai số lớn nhất, lớn hơn nhiều sai số của bản thân radar.
Cài đặt cho mặt nước ngoài trời
- Giảm chấn: sóng nhỏ làm số đo dao động; tăng giảm chấn vừa đủ, không quá lớn làm chậm phản ứng khi lũ lên nhanh.
- Vùng loại trừ, bản đồ nhiễu: khi có kết cấu cố định trong chùm tia, cho thiết bị học phản xạ nhiễu khi mực nước thấp.
- Xử lý mất tín hiệu: cài giá trị ra khi mất phản xạ (giữ giá trị cuối hoặc báo lỗi) cho phù hợp với logic điều khiển bơm.
- Mặt nước đặc biệt: bọt dày, váng dầu, rác nổi dày có thể làm suy giảm phản xạ.
Nguồn và truyền dữ liệu từ trạm xa
Trạm đo trên kênh, hồ thường không có điện lưới. Cấu hình phổ biến: tấm pin mặt trời, ắc quy, bộ thu thập dữ liệu (RTU, datalogger) với modem 4G, radar đọc qua 4-20 mA hoặc RS-485 Modbus. Để tiết kiệm điện, RTU cấp nguồn cho radar theo chu kỳ đo (ví dụ mỗi 5-15 phút), đo xong tắt; cần cài thời gian khởi động đủ để radar ổn định trước khi đọc. Khi mực nước vượt ngưỡng, tăng tần suất đo và gửi cảnh báo. Với công trình khai thác tài nguyên nước thuộc diện phải giám sát, dữ liệu cần được truyền theo quy định hiện hành của cơ quan quản lý.

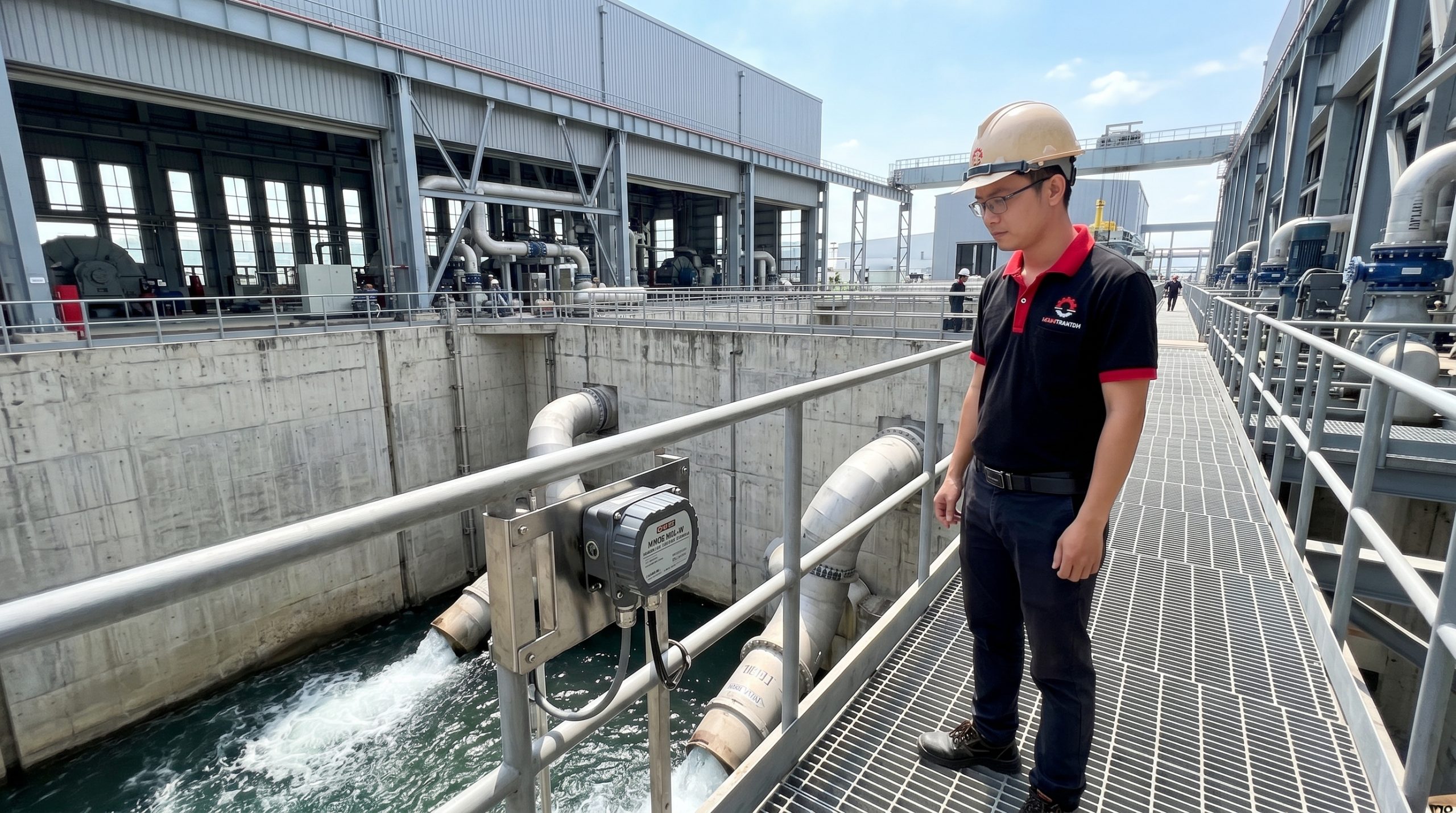

Ứng dụng tại trạm bơm
Radar đo mức bể hút để bật tắt bơm theo mức, chống chạy khô, điều khiển biến tần giữ mức. Nên có thêm công tắc mức độc lập cho mức thấp nguy hiểm, không phụ thuộc hoàn toàn vào radar. Xem thiết kế cảnh báo mức độc lập và nâng cấp trạm bơm.
Câu hỏi thường gặp
Mưa to có làm sai số đo không?
Radar 80 GHz ít bị ảnh hưởng bởi mưa, nhưng mưa rất lớn và nước đọng trên anten có thể làm yếu tín hiệu. Lắp có mái che anten nếu hãng khuyến nghị.

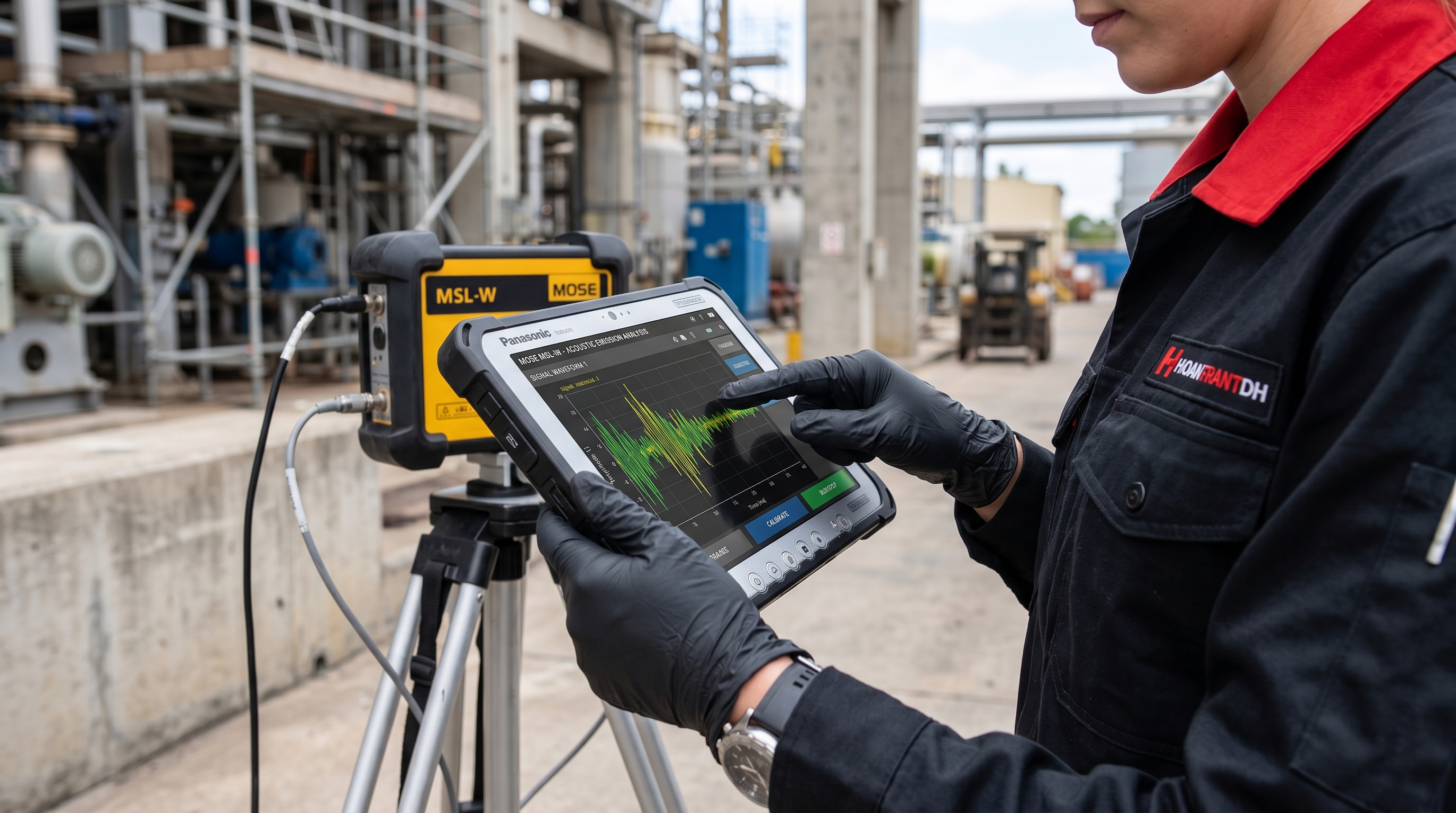

Kiểm tra radar ngoài hiện trường thế nào?
So với thước đo nước (cọc thủy chí) hoặc đo thủ công khoảng cách bằng thước dây tại cùng thời điểm, ở vài mức nước khác nhau.
