Chọn sai công nghệ đo mức là lỗi tốn kém: radar lắp vào bồn nhỏ đầy vật cản thì báo sai, cảm biến thủy tĩnh thả vào bể bùn thì bị vùi, siêu âm lắp trên bồn hóa chất bốc hơi thì mất tín hiệu. MOSE cung cấp nhiều công nghệ đo mức: thủy tĩnh, siêu âm, radar (gồm dòng 80 GHz) và các loại công tắc mức. Bài này là hướng dẫn chọn thiết bị đo mức theo điều kiện thực tế, áp dụng cho thiết bị MOSE và cho cảm biến đo mức nói chung.
Bốn câu hỏi trước khi chọn
Mục lục
- Môi chất là gì? Chất lỏng sạch, chất lỏng bẩn có bùn, chất lỏng bám dính, bột, hạt, có bọt hay không, có hơi bốc lên không.
- Bồn thế nào? Hở hay kín, có áp hay không, cao bao nhiêu, đường kính, có cánh khuấy, ống, thanh giằng bên trong không, bằng kim loại hay nhựa.
- Cần gì? Đo liên tục (biết bao nhiêu) hay chỉ báo mức (cao, thấp), độ chính xác yêu cầu.
- Điều kiện lắp: lắp từ trên đỉnh hay từ thành bên, có khu vực nguy hiểm cháy nổ không.
Bảng chọn công nghệ
| Công nghệ | Phù hợp | Không phù hợp |
|---|---|---|
| Thủy tĩnh thả chìm hoặc lắp đáy | Nước sạch, nước thải, giếng, bể hở; chi phí thấp | Bùn đặc vùi đầu dò, tỉ trọng thay đổi, bồn có áp (cần chênh áp) |
| Siêu âm | Bể nước, nước thải, bồn hở, khoảng cách vừa phải | Hơi dày, bọt, bụi, áp suất, nhiệt độ không khí thay đổi lớn, bồn nhỏ nhiều vật cản |
| Radar không tiếp xúc 80 GHz | Hầu hết chất lỏng, nhiều chất rắn, bồn kín có áp, bồn có hơi; chùm hẹp tránh vật cản | Bọt rất dày; chất lỏng hằng số điện môi rất thấp ở khoảng cách lớn; cần cài đặt tốt khi bồn nhiều kết cấu |
| Radar dẫn sóng | Bồn nhỏ, bồn nhiều vật cản, đo bề mặt phân cách hai chất lỏng | Môi chất bám dính nặng lên que, bồn rất cao chứa vật liệu rời có lực kéo lớn |
| Điện dung | Bồn nhỏ, áp suất và nhiệt độ cao, chất rắn rời | Môi chất bám dính dẫn điện, hằng số điện môi thay đổi |
| Chênh áp | Bồn kín có áp, nồi hơi, môi chất nóng | Tỉ trọng thay đổi, ống xung dễ nghẹt |
| Công tắc phao, rung, điện dung | Báo mức cao, mức thấp, chống chạy khô, chống tràn | Đo liên tục |
Tham khảo thêm: cảm biến mức điện dung và radar đo mực nước MSL-W.
Từ mức ra thể tích
Bồn trụ đứng: thể tích tỉ lệ thuận với mức. Bồn trụ nằm ngang, bồn đáy côn, bồn cầu: quan hệ không tuyến tính, cần bảng dung tích (strapping table) hoặc công thức hình học. Nhiều thiết bị đo mức và PLC cho phép nhập bảng tuyến tính hóa. Với bồn nằm ngang, sai số lớn nhất xuất hiện ở giữa nếu bỏ qua bước này.

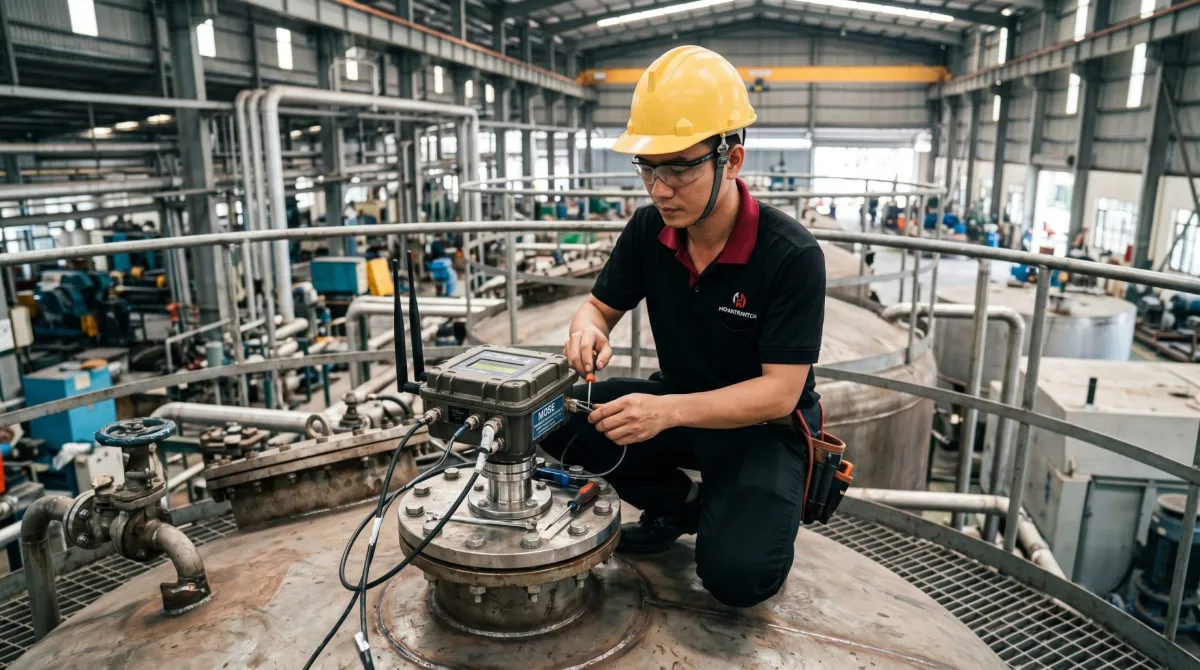

Lỗi lắp đặt phổ biến
- Radar, siêu âm lắp ngay trên dòng nạp liệu: chùm tia gặp dòng chất lỏng rơi thay vì bề mặt. Lắp lệch khỏi miệng nạp.
- Lắp sát thành bồn: phản xạ từ thành; giữ khoảng cách theo hướng dẫn của hãng.
- Ống đế (nozzle) quá dài, quá hẹp: gây phản xạ trong ống đế; đầu anten nên nhô qua mép ống đế.
- Cảm biến thủy tĩnh treo tự do: trôi theo dòng chảy, va đập; nên đặt trong ống bảo vệ có lỗ, cố định đáy.
- Ống thông hơi trong cáp cảm biến thủy tĩnh bị nghẹt hoặc vào nước: sai số trôi theo thời tiết.
- Vùng mù: mức đầy nhất phải nằm ngoài khoảng mù của radar, siêu âm.

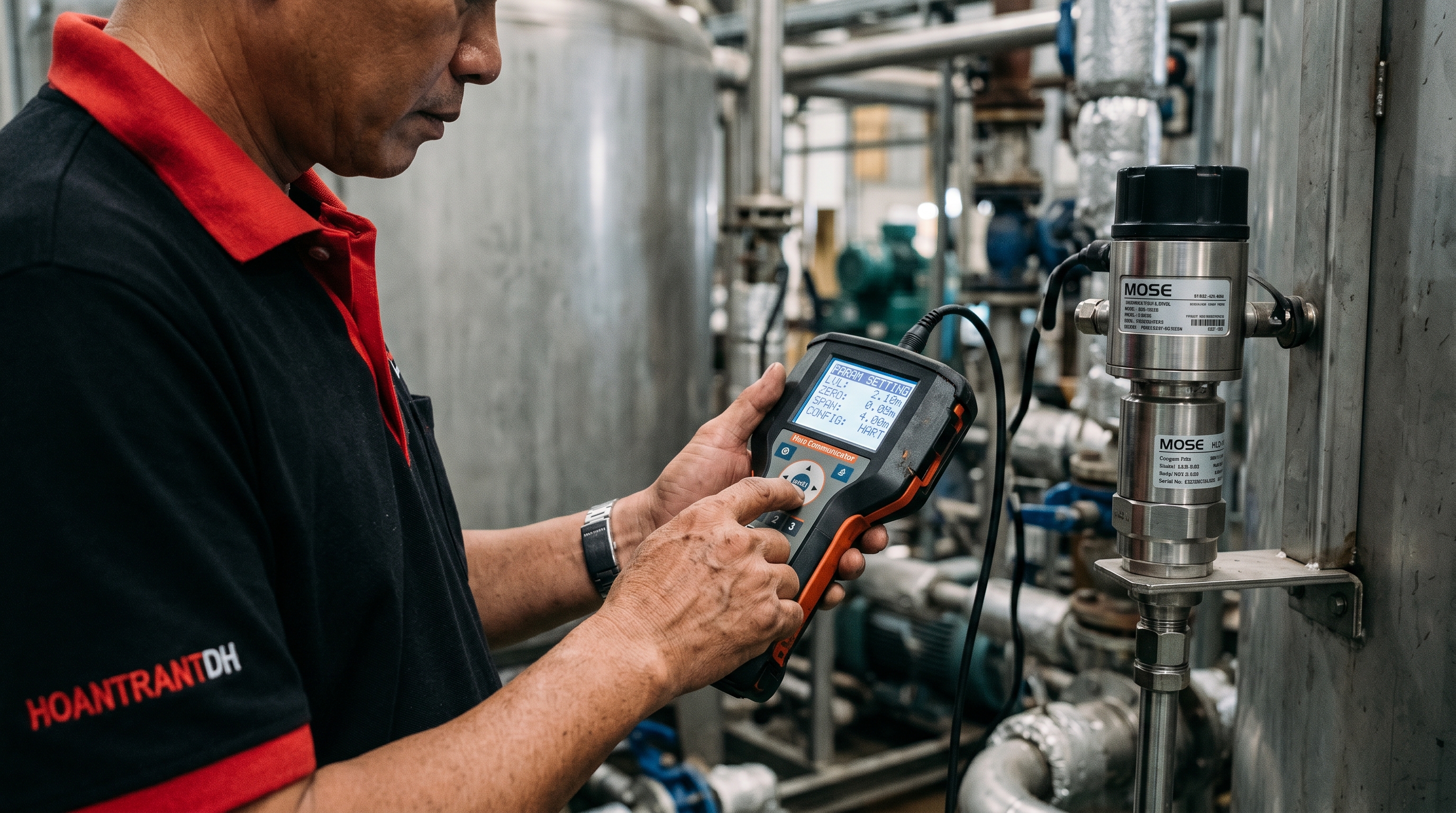

Kiểm tra khi nghiệm thu
- So số đo với mức thực tế (thước, ống thủy, đo bằng tay) ở ít nhất hai mức khác nhau.
- Kiểm tra giá trị 4 mA và 20 mA tương ứng mức rỗng và đầy đã thiết kế.
- Kiểm tra cảnh báo mất tín hiệu và giá trị ra khi lỗi.
- Với radar, lưu lại bản đồ nhiễu và thông số cài đặt để khôi phục khi thay thế.
Câu hỏi thường gặp
Bồn hóa chất bốc hơi nên dùng gì?
Radar 80 GHz với vật liệu anten chịu hóa chất thường là lựa chọn tốt. Siêu âm hay bị mất tín hiệu do hơi.
Đo mức bùn bể lắng?
Mặt nước dùng radar hoặc siêu âm; lớp bùn cần cảm biến chuyên dụng (đo mặt phân cách bùn) hoặc đo độ đục theo chiều sâu.
