Trong thực phẩm, đồ uống, sữa và dược phẩm, cảm biến áp suất không chỉ phải đo đúng mà còn phải làm sạch được. Một cổng áp có ren sâu, một khe hở giữa màng và thân là chỗ vi sinh trú ẩn mà quy trình CIP không với tới. MOSE MSP-S là dòng cảm biến áp suất inox màng phẳng hướng tới các ứng dụng này. Bài này giải thích yêu cầu thiết kế vệ sinh, cách chọn kết nối, dầu điền đầy, và những lỗi lắp đặt làm hỏng cả một thiết kế vệ sinh tốt.
Vì sao cần màng phẳng
Mục lục
Cảm biến thông thường có cổng áp dạng lỗ ren: môi chất đi vào một khoang nhỏ trước khi chạm màng đo. Với sữa, nước trái cây, siro, khoang này đọng sản phẩm, khó làm sạch, dễ nghẹt. Màng phẳng (flush diaphragm) đặt màng đo ngang bằng mặt tiếp xúc, không có khoang chết, dung dịch CIP rửa trực tiếp bề mặt màng.
Những yêu cầu của thiết kế vệ sinh
- Vật liệu tiếp xúc: inox 316L là phổ biến; gioăng bằng vật liệu đạt chuẩn tiếp xúc thực phẩm (EPDM, FKM…) tùy sản phẩm và hóa chất CIP.
- Độ nhám bề mặt: bề mặt tiếp xúc thường yêu cầu Ra khoảng 0,8 µm trở xuống, mịn hơn cho dược phẩm.
- Không khe hở, không góc chết: mối nối giữa màng và thân phải liền, không có khe bám.
- Dầu điền đầy an toàn thực phẩm: nếu màng thủng, dầu lọt vào sản phẩm; phải dùng dầu được phép tiếp xúc thực phẩm.
- Chứng nhận: các chứng nhận thiết kế vệ sinh như EHEDG, 3-A được cấp cho từng thiết kế cụ thể. Khi khách hàng yêu cầu, phải kiểm tra chứng nhận của đúng mã sản phẩm và kết nối.
Chọn kiểu kết nối
| Kết nối | Đặc điểm |
|---|---|
| Clamp (tri-clamp) | Phổ biến nhất; tháo lắp nhanh không cần dụng cụ; nhiều kích cỡ, chọn theo ống và đường kính màng |
| Ren vệ sinh kiểu DIN 11851 | Phổ biến trong ngành sữa châu Âu |
| Kết nối vô trùng (aseptic) | Cho dây chuyền vô trùng, dược phẩm |
| Ren G1/2 màng phẳng | Gọn, nhưng không được xem là kết nối vệ sinh nếu có ren tiếp xúc sản phẩm |
Kích thước màng ảnh hưởng độ chính xác: màng nhỏ (kết nối nhỏ) ở dải đo thấp sẽ nhạy với nhiệt độ hơn. Với dải dưới vài trăm mbar, chọn màng lớn hơn.
Ảnh hưởng nhiệt độ khi CIP, SIP
Chu trình CIP nóng và tiệt trùng bằng hơi (SIP) làm nhiệt độ màng thay đổi nhanh. Dầu điền đầy giãn nở làm số đo lệch tạm thời (sốc nhiệt). Khi đặt ngưỡng cảnh báo áp suất, cần tính đến hiện tượng này để không báo động giả trong lúc CIP. Kiểm tra giới hạn nhiệt độ môi chất của cảm biến với nhiệt độ CIP, SIP thực tế; với nhiệt độ cao có thể cần phần tản nhiệt giữa màng và mạch điện tử.
Lắp đặt đúng chuẩn vệ sinh
- Lắp trực tiếp trên đường ống hoặc bồn, tránh nhánh cụt dài; nếu phải dùng nhánh, giữ chiều dài nhánh ngắn để dung dịch CIP rửa tới màng.
- Bố trí để đường ống tự thoát nước, không đọng dung dịch ở vị trí cảm biến.
- Không dùng vật cứng chạm màng khi vệ sinh tay; màng mỏng dễ móp, gây lệch zero vĩnh viễn.
- Vỏ và đầu cáp chịu được rửa áp lực (cấp bảo vệ phù hợp, đầu nối kín).
Ứng dụng điển hình
- Áp suất đầu đẩy bơm sản phẩm, bơm CIP; giám sát lọc.
- Mức bồn sản phẩm bằng áp suất thủy tĩnh (bồn hở) hoặc hai cảm biến (bồn kín).
- Áp suất thiết bị thanh trùng, đồng hóa, chiết rót.
Bảo trì và hiệu chuẩn

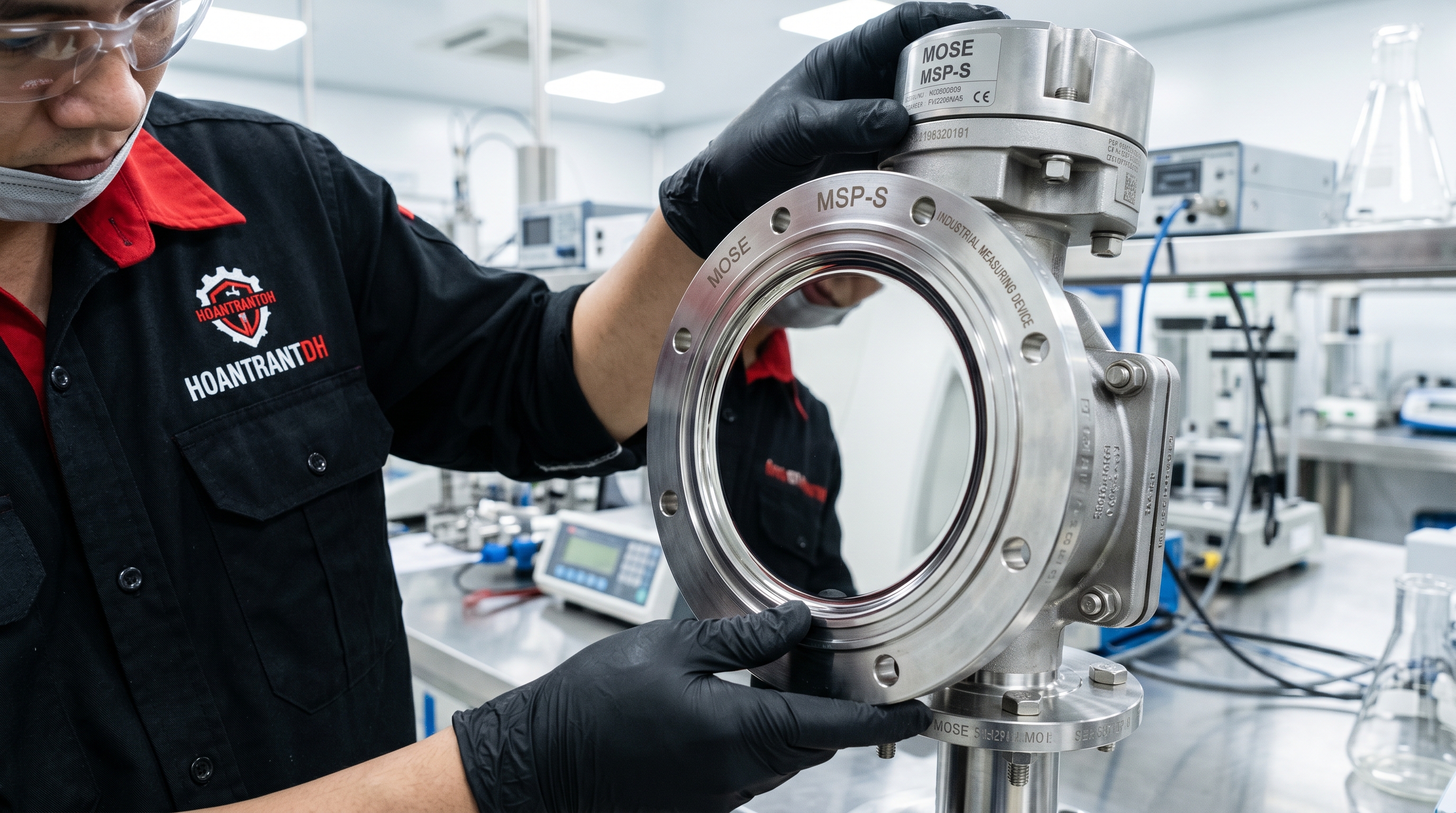

Kiểm tra màng sau mỗi lần tháo; màng móp hoặc trầy phải thay. Hiệu chuẩn định kỳ cả cụm với đúng kết nối (dùng đầu chuyển clamp lên giàn chuẩn). Ghi lại xu hướng zero sau các chu trình CIP để phát hiện sớm màng bị ảnh hưởng. Xem hiệu chỉnh zero span.
Xem thêm: Cảm Biến Áp Suất Là Gì? Nguyên Lý, Phân Loại, Cách Chọn, Lắp Đặt Và Đấu Dây
Xem thêm: Công tắc áp suất: các loại, cách chọn và giá tham khảo 2026, cảm biến áp suất giá bao nhiêu – chọn theo ứng dụng.
Câu hỏi thường gặp
Có dùng MSP-S cho môi chất không phải thực phẩm được không?
Được, màng phẳng cũng phù hợp môi chất đặc, có hạt, dễ kết tinh trong các ngành khác.
Thông số cụ thể ở đâu?
Dải đo, kết nối, nhiệt độ môi chất, tín hiệu ra và chứng nhận lấy theo datasheet đúng mã đặt hàng. Xem thêm các dòng cảm biến áp suất MOSE và MOSE MSP-C.
