Trên máy nén khí, máy ép thủy lực, cụm bơm tăng áp, máy đóng gói, cảm biến áp suất phải nhỏ, chịu rung, chịu xung áp và đủ rẻ để lắp số lượng lớn. MOSE MSP-C là dòng cảm biến áp suất kiểu gọn (compact) cho các nhà chế tạo máy và ứng dụng OEM. Bài này hướng dẫn chọn cảm biến áp suất compact: tín hiệu ra, đầu nối, kiểu tham chiếu áp suất, và cách bảo vệ cảm biến khỏi xung áp thủy lực, nguyên nhân hỏng hàng đầu.
Chọn tín hiệu ra
Mục lục
| Tín hiệu | Ưu điểm | Lưu ý |
|---|---|---|
| 4-20 mA (2 dây) | Chống nhiễu, dây dài, phát hiện đứt dây | Cần nguồn đủ áp cho vòng |
| 0-10 V, 1-5 V | Đơn giản với đầu vào áp của PLC, bộ điều khiển | Dây ngắn, dễ nhiễu |
| 0,5-4,5 V tỉ lệ nguồn (ratiometric, nguồn 5 V) | Phổ biến trên máy nén, xe, thiết bị di động; chính xác khi bộ đọc dùng chung nguồn 5 V | Chỉ dùng khi bộ đọc thiết kế cho kiểu tín hiệu này |
| RS-485 Modbus | Đọc thêm nhiệt độ, chẩn đoán; nhiều cảm biến trên một đường dây | Thời gian quét chậm hơn analog |
Xem thêm tín hiệu 4-20 mA và 0-10 V.
Áp suất tương đối, kín hay tuyệt đối
- Tương đối có thông hơi (vented gauge): đo so với khí quyển thực tế qua lỗ thông hơi. Chính xác cho dải thấp nhưng lỗ thông hơi phải được bảo vệ khỏi nước.
- Tương đối kín (sealed gauge): so với áp suất tham chiếu niêm kín lúc sản xuất. Không cần thông hơi, chịu nước tốt, phù hợp dải cao (thủy lực), sai số nhỏ do thay đổi khí quyển không đáng kể ở dải cao.
- Tuyệt đối: so với chân không, dùng cho hơi bão hòa, chân không, đo khí quyển.
Đầu nối và cấp bảo vệ
Đầu nối M12 phổ biến trên máy hiện đại, cáp đúc sẵn đầu chống nước tốt; đầu nối kiểu DIN 43650 (giống van điện từ) dễ thay dây; cáp liền thân cho môi trường ẩm ướt, rửa nước. Cấp bảo vệ ghi trên catalogue chỉ đạt khi đầu nối được lắp và siết đúng.
Xung áp thủy lực: nguyên nhân hỏng số một

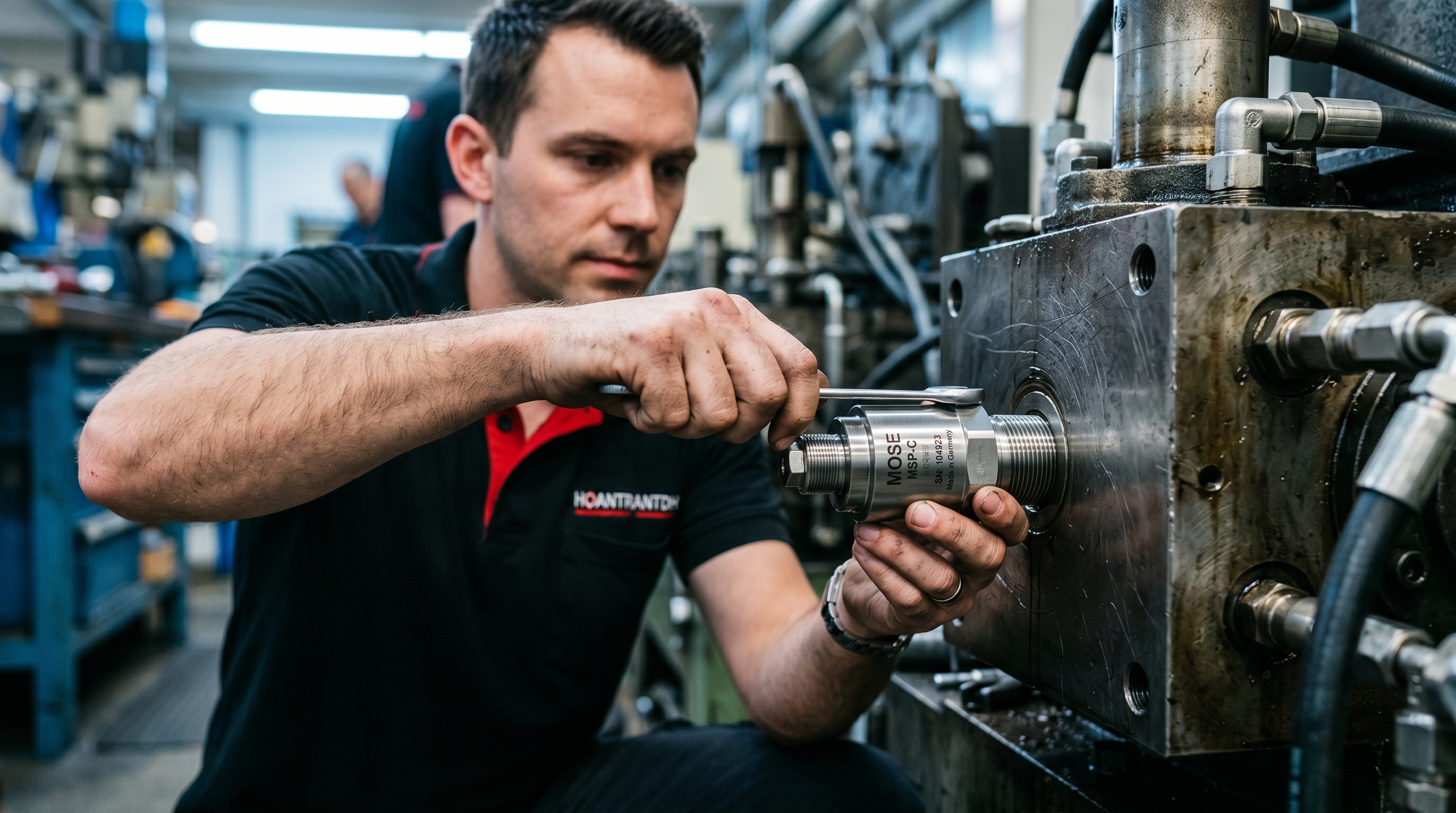

Trong hệ thủy lực, khi van đóng nhanh hoặc xi lanh chạm cữ, áp suất có thể vọt lên gấp nhiều lần áp suất làm việc trong vài mili giây. Đồng hồ cơ không kịp hiển thị nên người vận hành không biết, nhưng màng cảm biến chịu toàn bộ. Kết quả: zero dịch dần rồi hỏng hẳn.
- Chọn dải đo cao hơn áp suất làm việc một khoảng (ví dụ làm việc 160 bar chọn dải 250 bar) và kiểm tra áp suất quá tải, áp suất phá hủy của cảm biến.
- Lắp giảm chấn (snubber, lỗ tiết lưu) ở cổng áp; nhiều cảm biến cho thủy lực có sẵn lỗ tiết lưu.
- Không lắp cảm biến ngay sau van đóng nhanh nếu có vị trí khác.
- Với hiện tượng xâm thực trong dầu hoặc nước, xung áp cục bộ cũng làm hỏng màng.
Nhiệt độ

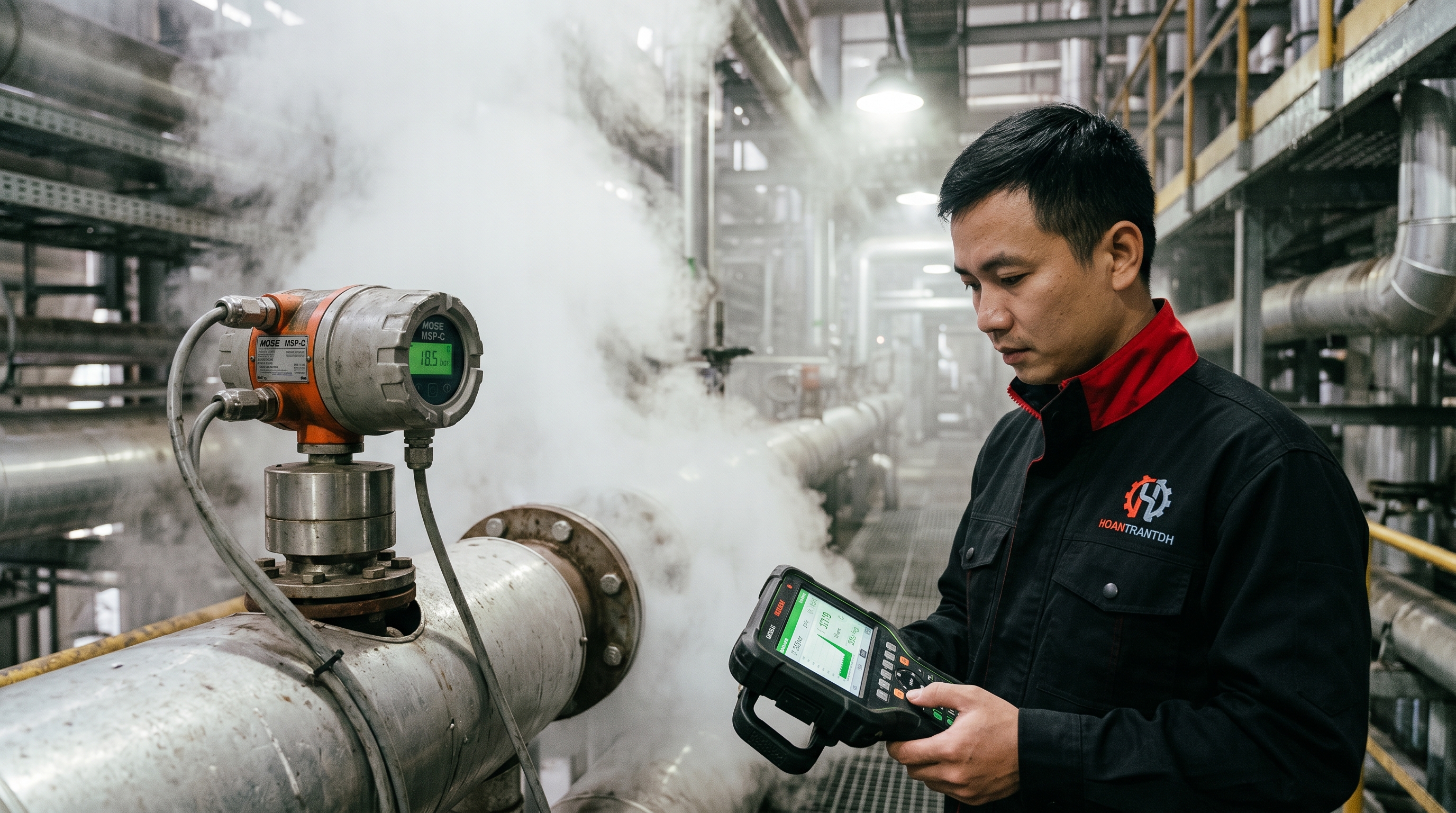

Cảm biến compact thường có giới hạn nhiệt độ môi chất thấp hơn transmitter công nghiệp lớn. Với khí nén nóng sau đầu nén, dầu thủy lực nóng, hơi nước: kiểm tra giới hạn, dùng ống làm mát, ống xi-phông hoặc đoạn ống dẫn áp dài hơn. Sai số theo nhiệt độ của cảm biến compact cũng thường lớn hơn, cần cộng vào khi đánh giá sai số tổng. Xem sai số cảm biến.
Nhiễu điện trên máy
Máy có biến tần, servo, van điện từ gây nhiễu mạnh. Dùng cáp có chống nhiễu, nối vỏ chống nhiễu một đầu, tách cáp tín hiệu khỏi cáp động cơ, và kiểm tra cảm biến có đạt tiêu chuẩn tương thích điện từ phù hợp môi trường công nghiệp.
Xem thêm: Cảm Biến Áp Suất Là Gì? Nguyên Lý, Phân Loại, Cách Chọn, Lắp Đặt Và Đấu Dây
Câu hỏi thường gặp
Cảm biến báo áp suất khác 0 khi hệ thống xả hết áp?
Có thể zero bị dịch do xung áp hoặc lỗ thông hơi bị nghẹt. Kiểm tra, nếu lệch lớn thì thay; chỉnh bù trong PLC chỉ là giải pháp tạm thời.
Dùng cho khí oxy được không?
Chỉ khi cảm biến được làm sạch dầu mỡ và chỉ định cho oxy. Xem thêm các dòng cảm biến áp suất MOSE và MSP-S màng phẳng.
