Thiết bị đo mức trong nhà máy ở Việt Nam đến từ nhiều thương hiệu, trong đó có Dinel (Cộng hòa Séc), Flowline (Mỹ), Georgin (Pháp) và các hãng Trung Quốc như Anhui Tiankang. Mỗi hãng mạnh ở một số công nghệ. So sánh theo thương hiệu ít có ý nghĩa; so sánh đúng là theo công nghệ đo mức phù hợp với từng bồn, rồi mới chọn hãng có sản phẩm tốt ở công nghệ đó. Bài này đi theo cách đó.
Các công nghệ đo mức
Mục lục

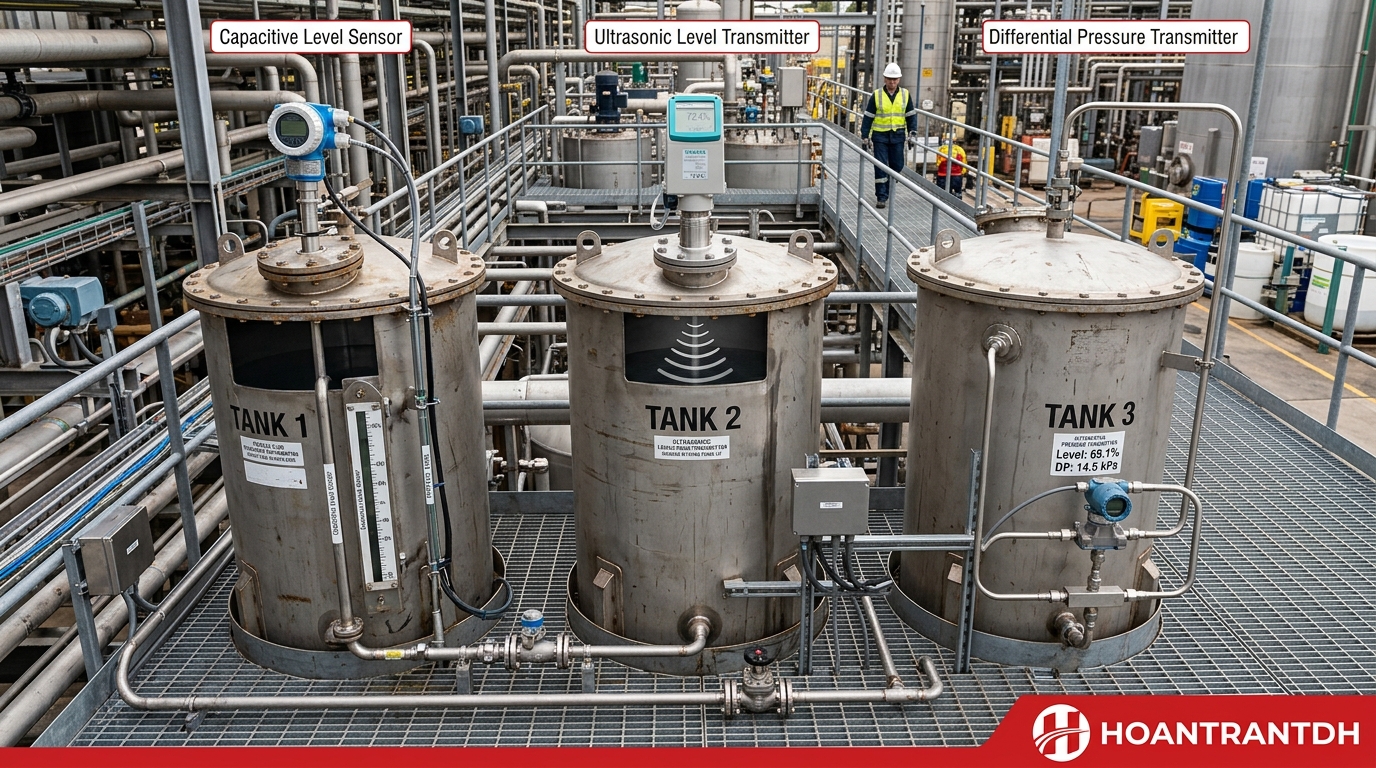

| Công nghệ | Nguyên lý | Mạnh ở | Yếu ở |
|---|---|---|---|

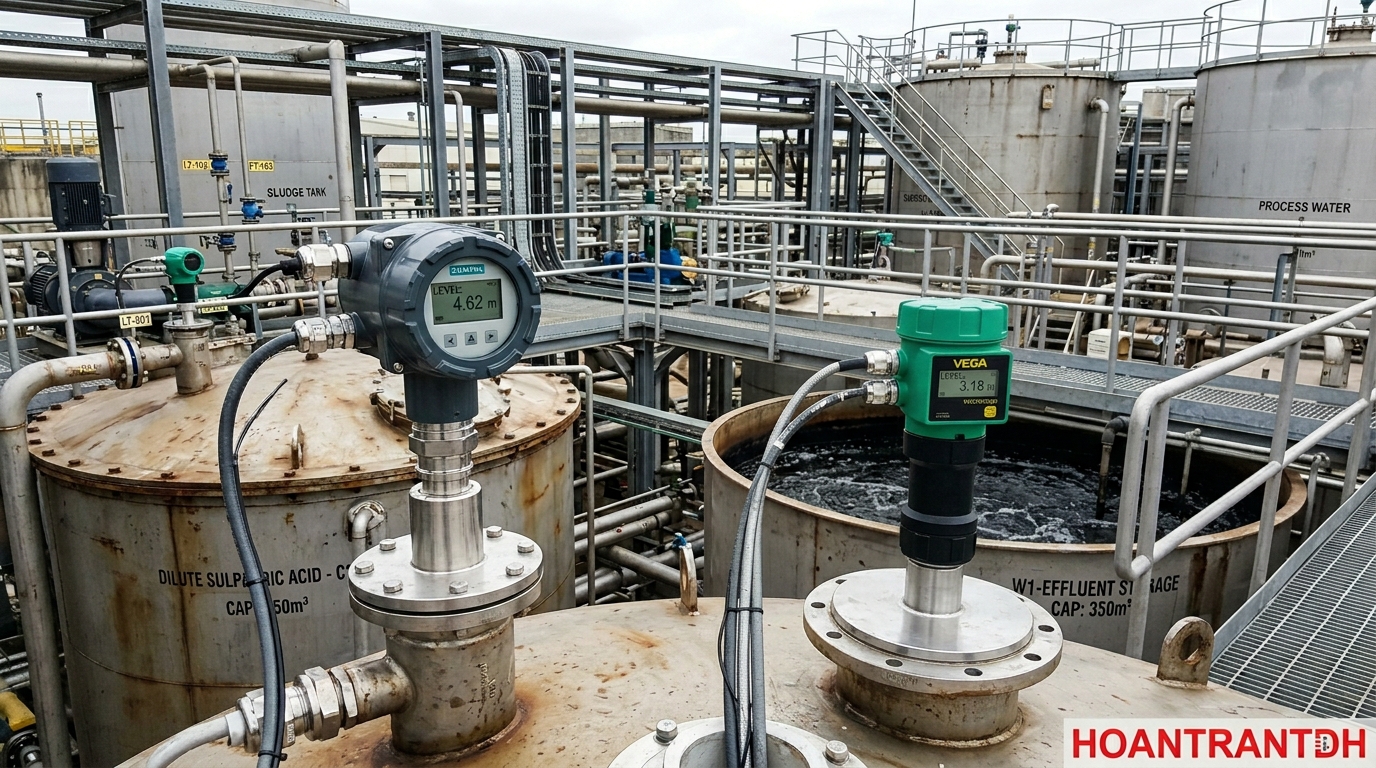

| Siêu âm | Thời gian đi về của sóng âm | Bể nước, nước thải, bồn hở; giá thấp | Hơi, bọt, bụi, nhiệt độ không khí thay đổi; có vùng mù |
| Radar không tiếp xúc | Thời gian đi về của sóng vi ba | Hầu hết chất lỏng, nhiều chất rắn, bồn kín có áp, có hơi | Giá cao hơn; cần cài đặt khi bồn nhiều vật cản |
| Radar dẫn sóng (TDR) | Xung điện từ truyền dọc que hoặc cáp | Bồn nhỏ, có vật cản, đo bề mặt phân cách, bọt | Bám dính trên que, lực kéo trong silo cao |
| Điện dung | Điện dung giữa que và thành bồn | Áp suất, nhiệt độ cao, không gian hẹp, chất rắn rời | Phụ thuộc hằng số điện môi, bám dính |

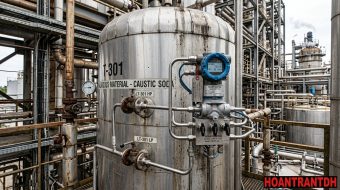

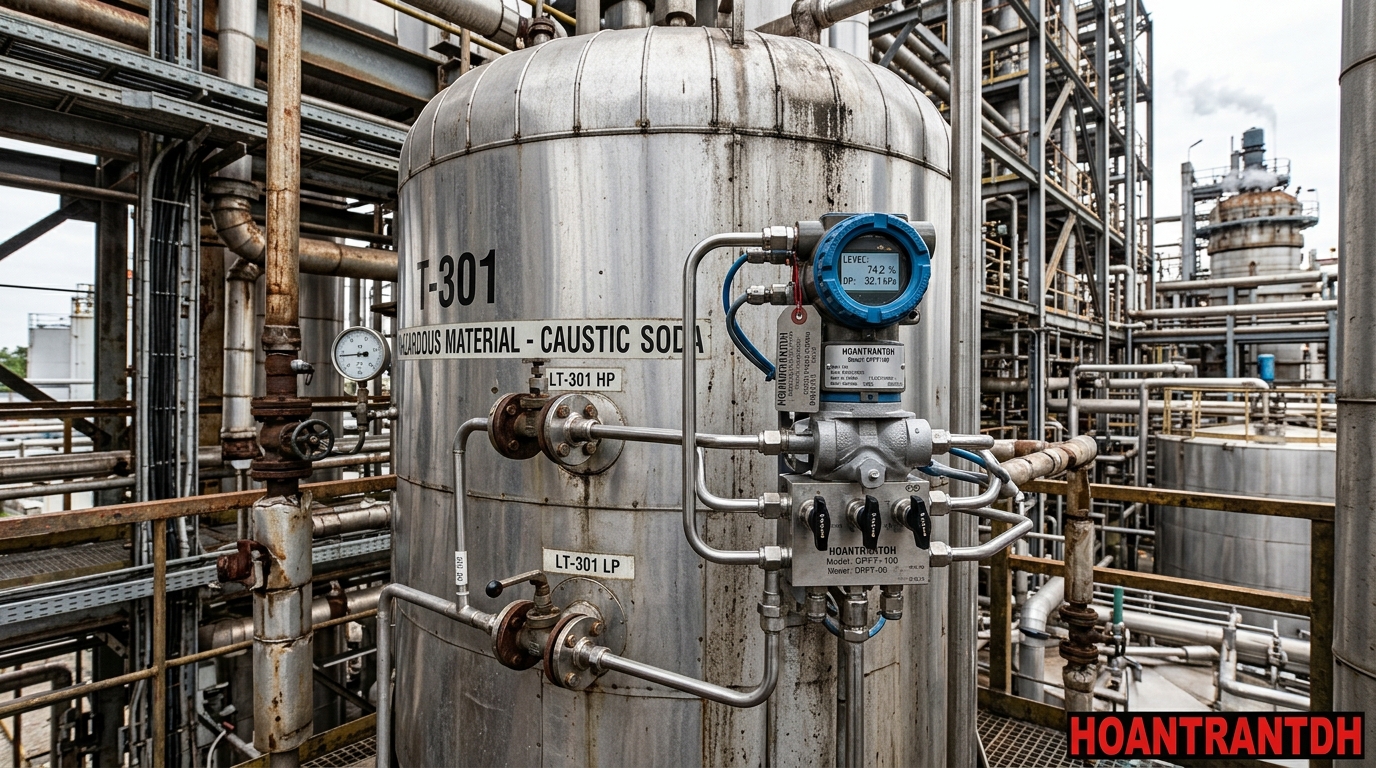

| Thủy tĩnh, chênh áp | Áp suất cột chất lỏng | Giếng, bể hở, bồn kín (chênh áp); rẻ | Phụ thuộc tỉ trọng; bùn vùi đầu dò |

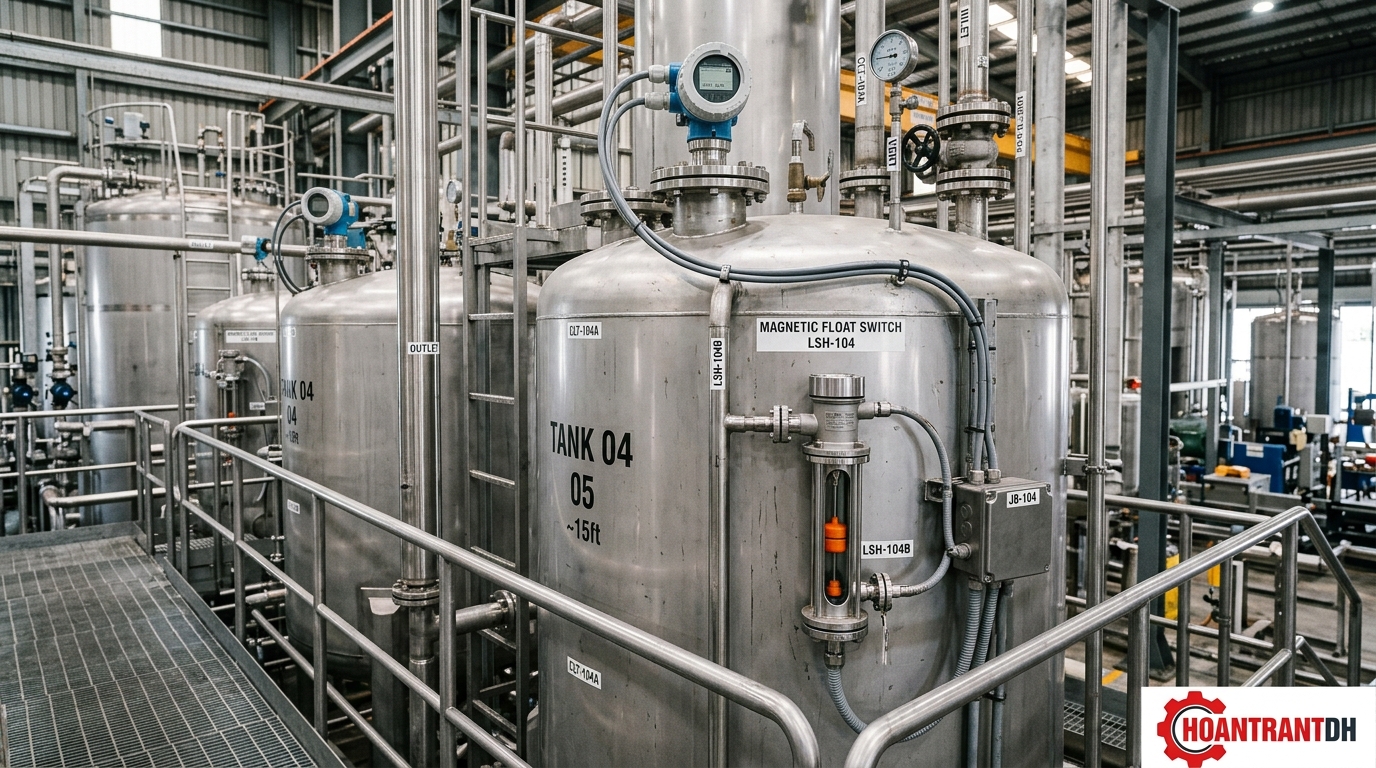

| Phao từ, công tắc phao | Phao nổi kích hoạt công tắc | Báo mức đơn giản, tin cậy | Bộ phận chuyển động, kẹt do cặn |
| Công tắc rung, cánh xoay | Thay đổi dao động hoặc lực cản | Báo mức cao, thấp cho chất lỏng và bột | Chỉ báo điểm, không đo liên tục |
Thế mạnh theo thương hiệu
- Dinel: chuyên về cảm biến mức; mạnh ở cảm biến điện dung (đo liên tục và công tắc), có cả siêu âm, radar dẫn sóng, công tắc mức. Phù hợp bồn công nghiệp, silo. Xem cảm biến mức điện dung.
- Flowline: nhiều dòng siêu âm, radar, công tắc mức và bộ điều khiển mức cho bồn hóa chất, nước, nước thải; nhiều sản phẩm bằng vật liệu nhựa chịu hóa chất cho bồn nhựa.
- Georgin: thiết bị đo áp suất, công tắc áp suất, và các giải pháp đo mức bằng radar, phao cho ứng dụng công nghiệp, năng lượng. Xem radar Georgin LTR.
- Anhui Tiankang: đủ chủng loại radar, siêu âm, điện dung, phao, công tắc mức với giá cạnh tranh, phù hợp thay thế trên dây chuyền Trung Quốc. Xem radar TKWL-1300, điện dung TKWL-1700, phao TKWL-1800, công tắc cánh xoay TKWL-2201.
Danh mục và thông số cụ thể thay đổi theo thời gian; khi chọn nên đối chiếu catalogue hiện hành của từng hãng.
Chọn theo ứng dụng
| Ứng dụng | Công nghệ thường phù hợp |
|---|---|
| Bể nước sạch, bể chứa hở | Siêu âm, radar, thủy tĩnh |
| Hố thu nước thải, trạm bơm | Radar hoặc siêu âm cho mức liên tục; công tắc phao cho mức bảo vệ |
| Bồn hóa chất bốc hơi | Radar 80 GHz, radar dẫn sóng |
| Bồn nhỏ có cánh khuấy, ống bên trong | Radar dẫn sóng, điện dung |
| Silo xi măng, hạt, bột | Radar 80 GHz cho liên tục; cánh xoay, rung cho mức báo |
| Bồn kín áp suất, nồi hơi | Chênh áp, radar dẫn sóng |
| Bể dầu nổi trên nước | Radar dẫn sóng (đo bề mặt phân cách) |
Kết nối với hệ thống
Đa số thiết bị đo mức có ngõ ra 4-20 mA, nhiều loại có HART hoặc Modbus. Tín hiệu đưa về PLC, hoặc qua gateway lên SCADA, cloud. Xem Modbus RTU/TCP, gateway IIoT 4-20 mA. Khu vực nguy hiểm cháy nổ cần thiết bị có chứng nhận phù hợp, xem ATEX, IECEx.
Câu hỏi thường gặp
Siêu âm hay radar?
Siêu âm rẻ hơn, đủ cho nước, nước thải, bồn hở trong điều kiện ổn định. Radar ổn định hơn với hơi, nhiệt độ, áp suất, bồn kín. Xem so sánh siêu âm và radar.
Có nên dùng một cảm biến cho cả đo mức và báo tràn?
Không nên. Báo mức nguy hiểm nên dùng công tắc độc lập. Xem thiết kế cảnh báo mức.
